Guia Definitivo do Cabo para Ponte Rolante: Normas, Aplicações e Especificações Técnicas

O cabo para ponte rolante representa um componente crítico na automação industrial, sendo o elemento vital que garante não apenas a energia, mas também o controle preciso de equipamentos de içamento e movimentação de carga. Para engenheiros, instaladores e estudantes da área, compreender a fundo as nuances técnicas, normativas e de aplicação destes cabos é fundamental para a segurança, eficiência e longevidade das operações. Este guia completo explora todas as facetas do cabo para ponte rolante, desde sua construção robusta até as práticas de manutenção, oferecendo um recurso valioso e otimizado para as exigências do setor.

A Essencialidade do Correto Cabo para Ponte Rolante

A seleção de um cabo para ponte rolante vai muito além de uma simples conexão elétrica. Trata-se de uma decisão de engenharia que impacta diretamente a performance e a segurança do equipamento. Um cabo inadequado pode levar a paradas não programadas, falhas operacionais e, em casos extremos, acidentes graves. Por conseguinte, a especificação correta considera o ambiente operacional, as cargas mecânicas de flexão e torção e a necessidade de transmissão de dados, garantindo uma operação fluida e confiável. A durabilidade do cabo está intrinsecamente ligada à sua adequação ao sistema em que opera, seja ele um sistema de festoon, esteira porta-cabos ou enrolador.

Normas Técnicas para o Cabo para Ponte Rolante

A conformidade normativa é a espinha dorsal da segurança e qualidade de um cabo para ponte rolante. Normas como a ABNT NBR 7286 estabelecem os requisitos de desempenho para cabos de potência com isolação em HEPR para tensões de até 1 kV, suportando temperaturas de até 90°C. Adicionalmente, a ABNT NBR 6251 detalha os princípios construtivos, enquanto a ABNT NBR NM 280 especifica as características dos condutores de cobre, exigindo alta flexibilidade (Classe 5 ou 6) para suportar os movimentos constantes e repetitivos. A observância dessas diretrizes assegura que o produto final seja confiável e seguro para as mais rigorosas aplicações industriais.

Entendendo a Construção do Cabo para Ponte Rolante

A estrutura de um cabo para ponte rolante é projetada para máxima resiliência. Internamente, ele é composto por condutores de cobre eletrolítico nu, de têmpera mole e encordoamento de Classe 5 ou 6, o que lhe confere altíssima flexibilidade. As veias são isoladas individualmente com compostos termofixos, como o HEPR (borracha de etileno-propileno), ou termoplásticos, como o PVC especial. Um enchimento interno pode ser aplicado para dar ao cabo um formato redondo e compacto, enquanto uma cobertura externa robusta protege o conjunto contra abrasão, produtos químicos e intempéries, garantindo a integridade mecânica e elétrica do cabo ao longo de sua vida útil.

O Papel da Flexibilidade no Cabo para Ponte Rolante

A flexibilidade é, sem dúvida, uma das características mais importantes de um cabo para ponte rolante. Conforme a norma ABNT NBR NM 280, os cabos para aplicações móveis devem possuir condutores de Classe 5 ou 6. Essa alta flexibilidade, alcançada pelo uso de múltiplos fios de cobre de pequeno diâmetro, permite que o cabo suporte milhões de ciclos de dobra e torção sem que os condutores internos se rompam por fadiga do material. Consequentemente, a escolha da classe de encordoamento correta é crucial para sistemas de movimentação dinâmica, como pontes rolantes, pórticos e guindastes.

Análise do Cabo Chato para Ponte Rolante

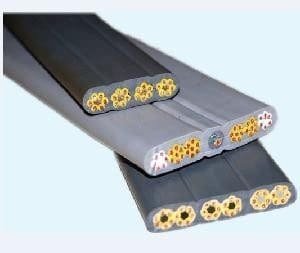

O design do cabo chato para ponte rolante oferece vantagens significativas em sistemas de eletrificação do tipo festoon (carrinhos porta-cabos). Seu formato achatado permite que os cabos sejam empilhados de forma organizada e com menor altura, otimizando o espaço de instalação. Além disso, a disposição paralela das veias distribui a tensão mecânica de forma mais uniforme durante o movimento de sanfona, reduzindo o estresse sobre os condutores. Essa característica construtiva minimiza o risco de torções e sobreposições indesejadas, prolongando a vida útil do sistema de forma considerável em comparação com cabos redondos na mesma aplicação.

Vantagens do Cabo para Ponte Rolante Redondo

Apesar da eficácia do cabo chato em sistemas festoon, o cabo para ponte rolante de seção redonda é a escolha ideal para outras aplicações, como enroladores motorizados e esteiras porta-cabos. Sua geometria simétrica garante um enrolamento uniforme no tambor e um comportamento previsível dentro das esteiras. Para aplicações que exigem resistência à torção e alta carga de tração, como nos enroladores verticais, os cabos redondos podem ser construídos com elementos de reforço central, como fios de aramida ou aço, que absorvem os esforços mecânicos, protegendo os condutores elétricos contra alongamento e ruptura.

A Isolação HEPR no Cabo para Ponte Rolante

A isolação de borracha etilenopropileno de alto módulo (HEPR) é um material de engenharia superior para o cabo para ponte rolante. Este composto termofixo se destaca por sua excelente estabilidade térmica, suportando temperaturas de operação contínua de 90°C. Além disso, o HEPR oferece maior flexibilidade em baixas temperaturas e resistência superior à umidade e ao ozônio quando comparado ao PVC. Essas propriedades resultam em um cabo mais robusto e seguro, capaz de operar em ambientes industriais agressivos sem degradar suas características dielétricas, sendo, portanto, uma escolha preferencial para aplicações de alta responsabilidade.

A Cobertura de Poliuretano (PUR) para o Cabo para Ponte Rolante

Em ambientes onde a agressão mecânica e química é severa, a cobertura de Poliuretano (PUR) para o cabo para ponte rolante é a solução definitiva. O PUR é um polímero de alta performance conhecido por sua excepcional resistência à abrasão, ao rasgo e a impactos. Ele também é largamente imune a óleos, graxas, solventes e outros produtos químicos comuns na indústria. Adicionalmente, o PUR possui excelente resistência aos raios UV, o que o torna ideal para instalações externas. Embora represente um investimento maior, a longevidade e a confiabilidade de um cabo com cobertura em PUR compensam em aplicações críticas.

Distinção entre Potência e Controle no Cabo para Ponte Rolante

É crucial diferenciar o cabo para ponte rolante de potência daquele de comando. O cabo de potência é projetado para alimentar os motores de elevação e translação, possuindo veias de bitolas maiores para conduzir correntes elevadas, tipicamente com tensões de 0,6/1 kV. Por outro lado, o cabo de comando possui múltiplas veias de bitolas menores, destinadas a transmitir sinais de controle de baixa tensão da botoeira ou do controle remoto para o painel da ponte. Frequentemente, é possível utilizar cabos mistos, que contêm tanto vias de potência quanto de controle em uma única cobertura, simplificando a instalação.

O Cabo para Ponte Rolante em Sistemas Festoon

O sistema festoon é um método clássico e eficaz para eletrificar o carro de uma ponte rolante. Neste sistema, o cabo para ponte rolante, geralmente do tipo chato, é suspenso em carrinhos que deslizam por um trilho metálico ou cabo de aço. À medida que a ponte se move, os cabos formam laços (guirlandas) que se expandem e se contraem. A principal vantagem desse sistema é a simplicidade e a proteção que oferece ao cabo, que trabalha com um raio de curvatura controlado e sem sofrer torção, garantindo uma operação confiável e de baixa manutenção quando corretamente dimensionado e instalado.

O Uso do Cabo para Ponte Rolante em Esteiras Porta-Cabos

As esteiras porta-cabos, também conhecidas como correntes de energia, representam uma solução moderna e robusta para o gerenciamento do cabo para ponte rolante. Elas guiam os cabos e mangueiras de forma segura ao longo do percurso, protegendo-os contra detritos, esmagamento e raios de curvatura inadequados. Para esta aplicação, cabos redondos com alta flexibilidade (Classe 6) e cobertura resistente à abrasão (como o PUR) são os mais indicados. As esteiras permitem altas velocidades e acelerações, além de possibilitarem a condução conjunta de cabos elétricos, mangueiras pneumáticas e tubos de fibra óptica.

Especificidades do Cabo para Ponte Rolante em Enroladores

Enroladores de cabo, sejam acionados por mola ou motorizados, impõem desafios únicos ao cabo para ponte rolante. O cabo precisa ter uma elevada resistência à tração para suportar seu próprio peso em aplicações verticais e a força de enrolamento. Além disso, a resistência à torção é fundamental, pois o cabo é constantemente enrolado e desenrolado sob tensão. Cabos redondos especialmente projetados, com reforço têxtil ou de aço e compostos de cobertura de alta durabilidade, são necessários para garantir a segurança e a funcionalidade neste tipo de sistema, evitando deformações como a formação de “gaiola de passarinho”.

A Inclusão de Fibra Óptica no Cabo para Ponte Rolante

Com a crescente automação e a necessidade de comunicação de dados em tempo real, a integração de elementos de fibra óptica no cabo para ponte rolante tornou-se uma realidade. As fibras ópticas são imunes à interferência eletromagnética (EMI), um problema comum em ambientes industriais com grandes motores e inversores de frequência. Elas permitem a transmissão de grandes volumes de dados de sensores, câmeras e sistemas de controle com alta velocidade e confiabilidade. Cabos híbridos, que combinam condutores de cobre para potência e fibras ópticas para dados, oferecem uma solução completa e preparada para a Indústria 4.0.

Critérios para Dimensionamento do Cabo para Ponte Rolante

O correto dimensionamento do cabo para ponte rolante é um cálculo de engenharia que deve levar em conta múltiplos fatores. Primeiramente, a seção nominal (bitola) das vias de potência é calculada com base na corrente nominal dos motores, no comprimento do circuito e na queda de tensão admissível, conforme as normas técnicas. Ademais, é preciso considerar as condições de agrupamento e a temperatura ambiente para aplicar os fatores de correção adequados. O dimensionamento mecânico, relacionado à resistência à tração e ao raio mínimo de curvatura, também é vital para a especificação do tipo de cabo e sua construção.

Processo de Instalação do Cabo para Ponte Rolante

A instalação correta é tão importante quanto a qualidade do cabo para ponte rolante. Durante o processo, os cabos devem ser manuseados com cuidado para não exceder seu raio mínimo de curvatura nem sofrer torções. Em sistemas de esteira, os cabos devem ser acondicionados com folga, sem serem esticados. Em sistemas festoon, o ajuste correto dos laços e a fixação nos pontos de ancoragem (pontos fixos) e nos carrinhos são cruciais. Seguir as recomendações do fabricante e as boas práticas de engenharia garante que o cabo opere conforme projetado, prevenindo falhas prematuras.

Causas Comuns de Falha em um Cabo para Ponte Rolante

As falhas em um cabo para ponte rolante geralmente decorrem de especificação incorreta, instalação inadequada ou danos mecânicos. Abrasão externa por atrito contra estruturas, ruptura de condutores por excesso de flexão ou torção, e degradação da isolação por exposição a produtos químicos ou calor são causas frequentes. Curto-circuitos entre as fases ou contra a terra podem ocorrer devido ao rompimento da isolação interna. Portanto, a análise da causa raiz de uma falha é fundamental para implementar ações corretivas e evitar reincidências.

Inspeção e Manutenção Preventiva do Cabo para Ponte Rolante

A manutenção preventiva é vital para maximizar a vida útil e a segurança do cabo para ponte rolante. Inspeções visuais periódicas devem ser realizadas para identificar sinais de desgaste, como rachaduras na cobertura, abrasão excessiva, pontos de esmagamento ou deformações. Em sistemas festoon, deve-se verificar o alinhamento dos carrinhos e a integridade do trilho. Em enroladores, a tensão de enrolamento precisa ser monitorada. A implementação de um plano de manutenção preditiva, com medições de isolação e termografia, pode antecipar falhas antes que elas causem paradas na produção.

Segurança Operacional e o Cabo para Ponte Rolante

A segurança é o aspecto mais crítico envolvendo o cabo para ponte rolante. Um cabo danificado pode causar a perda de controle sobre a carga, energização acidental da estrutura metálica da ponte e risco de choque elétrico para os operadores. Consequentemente, é imperativo que qualquer cabo apresentando danos seja imediatamente inspecionado por um profissional qualificado e, se necessário, substituído. A utilização de cabos com compostos de cobertura autoextinguíveis e livres de halogênios também contribui para um ambiente de trabalho mais seguro em caso de incêndio.

A Escolha do Fornecedor para seu Cabo para Ponte Rolante

Finalmente, a seleção de um fornecedor especializado e confiável é um passo decisivo. Um fabricante com profundo conhecimento técnico, como a Innovcable, pode auxiliar na especificação do cabo para ponte rolante mais adequado para cada aplicação específica. Além disso, a garantia de procedência e a certificação dos produtos conforme as normas ABNT asseguram que o material adquirido possui a qualidade e a robustez necessárias para suportar as severas condições de operação, traduzindo-se em um investimento seguro e de alto desempenho para a sua empresa.
