Uma instabilidade intermitente em uma malha de controle, uma leitura oscilante de transmissor ou uma falha de comunicação próxima a um inversor raramente são problemas que se resolvem apenas trocando componentes. Nesses cenários, entender quando usar cabo blindado industrial é parte decisiva da engenharia de instalação. A blindagem ajuda a controlar a interferência eletromagnética, mas só entrega resultado quando o cabo, a montagem e o aterramento são especificados como um sistema.

O uso indiscriminado de cabos blindados aumenta custo, peso, diâmetro externo e complexidade de terminação sem necessariamente melhorar o desempenho. Por outro lado, economizar na especificação em circuitos sensíveis pode gerar paradas, diagnósticos demorados e perdas de confiabilidade. A decisão correta começa pela análise do ambiente elétrico, do tipo de sinal e das consequências de uma falha.

Quando usar cabo blindado industrial em aplicações críticas

O cabo blindado deve ser considerado quando há risco relevante de acoplamento de ruídos elétricos ou eletromagnéticos ao circuito. Isso ocorre, por exemplo, em rotas compartilhadas com cabos de potência, acionamentos de motores, contatores, fontes chaveadas, solda elétrica, sistemas de radiofrequência e painéis com alta densidade de equipamentos eletrônicos.

Em instrumentação, sinais de baixa amplitude são especialmente vulneráveis. Circuitos de termopares, células de carga, encoders, transmissores, válvulas proporcionais e sinais analógicos podem sofrer distorções mesmo quando a alimentação do sistema parece normal. Uma interferência pequena no cabo pode ser suficiente para alterar uma medição, provocar uma atuação indevida ou comprometer a qualidade de um processo.

Também é comum especificar blindagem em redes industriais, comandos de servomotores, circuitos de realimentação e comunicação entre equipamentos de automação. Nesses casos, o objetivo não é apenas evitar erro de leitura. É preservar integridade de dados, repetibilidade de movimento, estabilidade de comunicação e disponibilidade da máquina.

Cabos para inversores de frequência exigem atenção particular. A comutação rápida desses equipamentos gera componentes de alta frequência que podem irradiar ou conduzir interferências para circuitos próximos. O cabo adequado, com blindagem e construção compatíveis com a aplicação, contribui para o controle de emissões eletromagnéticas e para a proteção do conjunto motor, inversor e sistema de automação.

O que a blindagem protege e o que ela não resolve

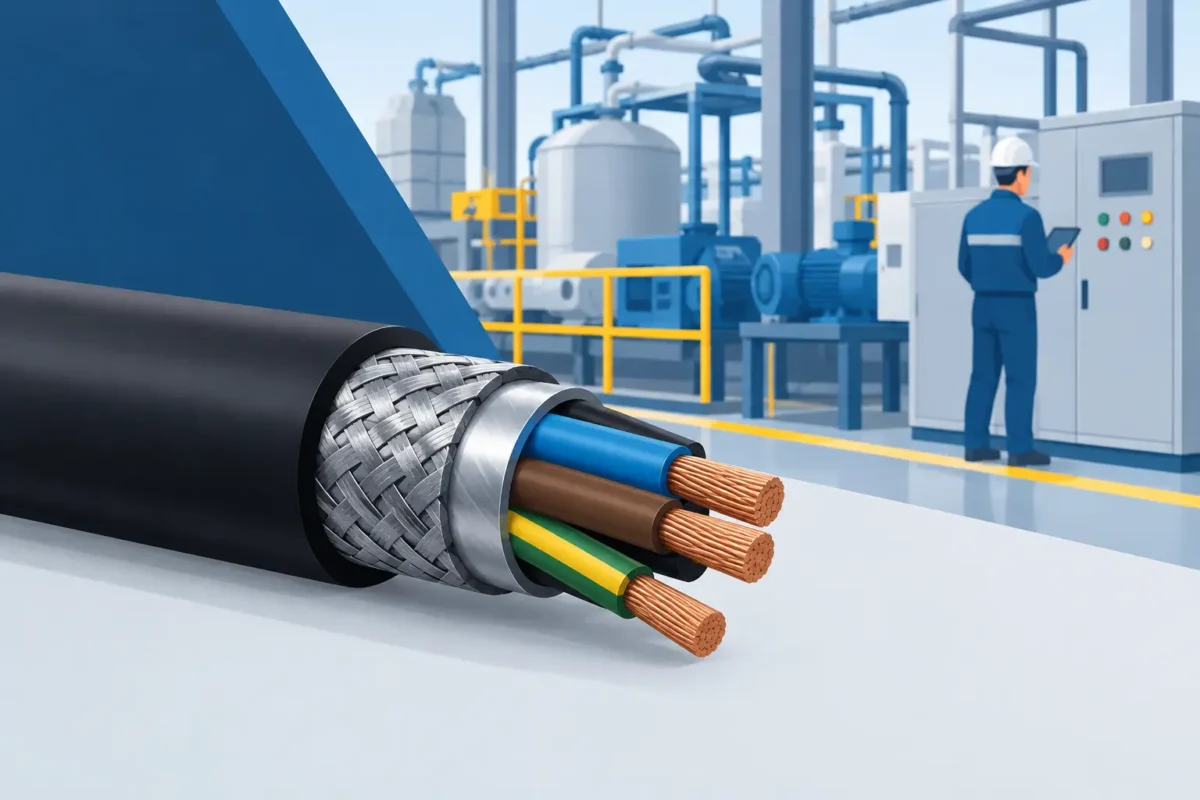

A blindagem é uma camada condutiva aplicada sobre os condutores ou pares de sinal. Ela pode ser formada por fita metálica, trança de cobre, combinação de fita e trança ou outros elementos definidos conforme a aplicação. Sua função é criar um caminho preferencial para correntes e campos interferentes, reduzindo o acoplamento de ruído aos condutores internos.

A eficiência depende da frequência e do tipo de interferência. Uma cobertura por fita pode oferecer boa proteção eletrostática, enquanto uma trança com cobertura adequada tende a ter desempenho relevante contra interferências eletromagnéticas, além de maior resistência mecânica. Em aplicações severas, a construção pode incluir blindagem individual por par e blindagem coletiva, solução útil para reduzir diafonia entre sinais e interferências externas.

Entretanto, blindagem não corrige todos os problemas. Ela não compensa condutores subdimensionados, isolação incompatível com temperatura, escolha inadequada de material para óleo ou agentes químicos, nem instalação com raio de curvatura incorreto. Também não substitui segregação de rotas, aterramento funcional bem executado e compatibilidade eletromagnética avaliada no projeto.

Um cabo de instrumentação blindado instalado no mesmo leito de um alimentador de potência, sem distância, separação metálica ou critério de encaminhamento, pode continuar exposto a níveis de interferência acima do aceitável. Da mesma forma, uma blindagem interrompida ou mal conectada pode transformar uma solução tecnicamente correta em uma fonte adicional de ruído.

Sinais que indicam necessidade de blindagem

A decisão deve se apoiar em dados de aplicação, não apenas na premissa de que o ambiente é industrial. Alguns sinais práticos ajudam a identificar a necessidade de um cabo blindado:

• leituras analógicas instáveis, principalmente quando motores ou inversores entram em operação;
• falhas intermitentes de comunicação em redes de campo ou interfaces de dados;
• perda de referência em encoders, servos e sistemas de posicionamento;
• acionamentos indevidos de entradas digitais ou alarmes sem causa aparente;
• rotas de cabos próximas a fontes de potência, chaves eletrônicas, transformadores ou equipamentos de solda.

Esses sintomas não comprovam, por si só, que o cabo é a origem do problema. A investigação deve considerar topologia de aterramento, qualidade das conexões, condição dos conectores, separação física entre circuitos e parâmetros de configuração dos equipamentos. Ainda assim, eles indicam que a compatibilidade eletromagnética precisa entrar no escopo da análise.

Blindagem, aterramento e terminação formam um único requisito

Uma das falhas mais recorrentes em campo é tratar a blindagem como um fio de dreno ligado de qualquer forma ao terra. A conexão precisa ser definida conforme o tipo de sinal, a faixa de frequência, a arquitetura de aterramento e as recomendações do fabricante do equipamento. Em sistemas de alta frequência, por exemplo, uma terminação com contato de 360 graus na blindagem costuma ser mais eficiente do que uma conexão longa por rabicho, que adiciona indutância ao circuito.

A conexão da blindagem em uma ou nas duas extremidades também não admite uma resposta universal. Aterrar em um único ponto pode ser adequado em determinadas aplicações de baixa frequência e onde há risco de diferenças de potencial entre massas. Já o aterramento em ambas as extremidades pode ser necessário para melhor desempenho contra interferências de alta frequência, desde que a equipotencialização da instalação seja adequada.

O critério deve estar documentado na engenharia. Quando a decisão é deixada para a montagem em campo, surgem variações entre painéis, máquinas e turnos de instalação. O resultado é um sistema difícil de comissionar e ainda mais difícil de manter. Padronizar conectores, prensa-cabos, abraçadeiras de blindagem e pontos de equipotencialização reduz esse risco.

Cabos blindados não são todos iguais

A especificação precisa ir além da expressão cabo blindado. Para um cabo de controle, instrumentação, dados, servomotor ou inversor, a construção interna deve responder às condições reais da operação. Número de vias, formação em pares ou ternas, seção nominal, classe de flexibilidade, material de isolação, tensão de serviço, cobertura da blindagem e capa externa influenciam diretamente no desempenho.

Em uma esteira porta-cabos, a flexão contínua exige construção mecânica específica. Em ambiente naval, óleo e gás ou mineração, resistência a óleo, abrasão, umidade, chama, vibração e agentes químicos pode ser tão importante quanto a proteção eletromagnética. Em áreas externas, radiação solar e variação térmica entram na equação. Um cabo blindado com capa inadequada continuará sendo um ponto de falha, ainda que a sua resposta elétrica seja correta.

Também é necessário avaliar normas contratuais, requisitos de segurança e padrões aplicáveis ao projeto. A conformidade pode envolver especificações nacionais, IEC, requisitos de OEMs ou normas setoriais. A documentação técnica deve deixar claro o desempenho esperado e os critérios de aceitação, especialmente em projetos de infraestrutura crítica e plantas com alta exigência de rastreabilidade.

Como especificar sem superdimensionar a solução

A melhor especificação equilibra desempenho, durabilidade, facilidade de instalação e custo total de propriedade. Comece mapeando as fontes de interferência e as rotas físicas. Depois, classifique os circuitos por sensibilidade: potência, comando, sinal analógico, comunicação, realimentação e segurança não devem receber o mesmo tratamento apenas por estarem no mesmo equipamento.

Em seguida, defina a construção do cabo a partir da aplicação. Um par blindado pode ser suficiente para um sinal específico. Em outro ponto, a combinação de pares individualmente blindados com blindagem coletiva será mais adequada. Para servomotores e inversores, é preciso avaliar o conjunto completo, incluindo condutores de potência, elementos de aterramento, blindagem, conectividade e práticas de terminação.

Por fim, valide a instalação antes da partida. Inspeção visual, continuidade da blindagem, integridade de conectores, segregação de rotas e verificação de aterramento devem fazer parte do comissionamento. Em processos críticos, medir e registrar esses critérios evita que a confiabilidade do sistema dependa de interpretações individuais em campo.

A Innovcable desenvolve soluções para aplicações industriais de alta exigência porque cada ambiente impõe uma combinação própria de esforço mecânico, interferência, norma e prazo de operação. Quando a especificação é tratada como engenharia aplicada, o cabo deixa de ser um item de compra e passa a proteger a continuidade do processo que ele conecta.
