Cabo de barramento; PROFIBUS DP; Uso móvel; Esteiras porta-cabos; Impedância característica nominal: 150 Ω; PUR; 1X2X0,64+4X1,5; violeta

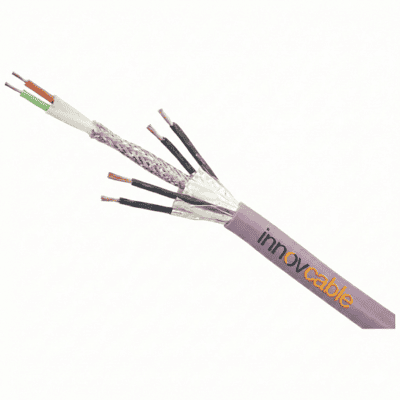

CABO PROFIBUS DP INNOVTRONIC® PB HYBRID

Eficiência Híbrida para Automação Móvel com INNOVTRONIC® Transforme a conectividade de suas máquinas com o PROFIBUS DP INNOVTRONIC® PB HYBRID. Esta solução inovadora unifica transmissão de dados PROFIBUS DP e alimentação de energia em um único cabo, otimizando drasticamente o espaço e o peso em esteiras porta-cabos. Com revestimento em PUR de alta resistência, oferece a durabilidade mecânica necessária para aplicações dinâmicas e ambientes industriais exigentes.
  • Tecnologia 2 em 1: Combina par de dados (1x2x0,64) e núcleos de força (4×1,5mm²), eliminando cabos extras.
  • Alta Flexibilidade: Desenvolvido especificamente para suportar flexão contínua em esteiras e partes móveis.
  • Revestimento PUR: Capa externa robusta, livre de halogênios e altamente resistente a óleos, cortes e abrasão.
  • Blindagem Confiável: Proteção total contra interferências eletromagnéticas assegura a integridade da comunicação.
  • Segurança Certificada: Atende normas rigorosas de retardância à chama (IEC 60332-1-2 e UL FT4).
Design do Produto


  • Tipo de produto: Cabo de Bus PROFIBUS DP Híbrido (Sinal + Energia)
  • Aplicação: Esteira porta-cabos (Alta flexibilidade)
  • Contagem/tamanho do condutor: 1x2x0,64 (Sinal) + 4x1,5 (Energia)
  • Diâmetro nominal do condutor (Sinal): 0.64 mm (24 AWG)
  • Material do condutor: Cobre nu (7 fios)
  • Material base do isolamento do núcleo: Espuma de polietileno (Foam-Skin PE)
  • Blindagem geral: Fita plástica laminada de alumínio e trança de cobre estanhado
  • Material base da capa externa: Poliuretano (PUR)
  • Cor da capa do cabo: Violeta (RAL 4001)
  • Diâmetro externo nominal: 11.3 mm
  • Impedância de surto nominal: 150 Ω
  • Temperatura máx. do condutor (instalação fixa): -40°C a 70°C
  • Tensão de teste condutor/condutor: 0.6 kV
  • Livre de halogênio: Sim
  • Resistência a óleo: Sim (IEC 60811-2-1)
  • Retardância à chama: Sim (IEC 60332-1-2 / UL FT4)
Detalhes

Benefícios

  • Solução híbrida inteligente: Combina transmissão de dados PROFIBUS e alimentação de energia (4x1,5mm²) em um único cabo.
  • Alta dinâmica de movimento: Desenvolvido especificamente para ciclos de flexão contínua em esteiras porta-cabos.
  • Durabilidade extrema: Revestimento externo em Poliuretano (PUR) resistente a cortes, rasgos e abrasão mecânica.
  • Resistência química: Imune a óleos minerais e fluidos de refrigeração comuns na indústria.
  • Segurança ampliada: Material totalmente livre de halogênios e com propriedades retardantes à chama.
  • Transmissão blindada: Proteção eficaz contra interferência eletromagnética (EMC) através de malha de cobre e fita de alumínio.
  • Otimização de espaço: Reduz o volume de cabeamento e o peso nas correntes de arrasto, simplificando a instalação.

Aplicações

  • Esteiras porta-cabos: Alimentação e controle de máquinas móveis em linhas de produção automatizadas.
  • Redes PROFIBUS DP: Integração de dados e energia para nós de rede descentralizados em movimento.
  • Automação industrial: Robótica, pórticos e sistemas de manuseio que exigem alta flexibilidade.
  • Máquinas-ferramenta: Centros de usinagem (CNC) expostos a ambientes oleosos e dinâmicos.
  • Protocolo FIP: Compatível com aplicações de Factory Instrumentation Protocol.
  • Sistemas SIMATIC® NET: Conexão confiável para hardware de controle industrial em movimento.
  • Ambientes sensíveis: Locais que demandam materiais livres de halogênios para segurança de pessoas e equipamentos.
Dados Técnicos
Informações Gerais
Marca Innovcable®
Nome do Produto INNOVTRONIC® PB HYBRID 1X2X0,64+4X1,5
Tipo de Produto Cabo de rede (Bus cable) - Híbrido PROFIBUS DP
Peso 148 kg/km
Índice de Cobre 89 kg/km
Sistema Fieldbus Válido PROFIBUS DP
Parâmetros Elétricos
Tensão Máxima de Operação 100 V (não para transmissão de energia)
Tensão de Ensaio (Condutor/Condutor) 0,6 kV
Tensão de Ensaio (Veia/Blindagem) 0,6 kV
Impedância de Surto Nominal 150 Ω
Design do Produto
Contagem/Tamanho do Condutor 1X2X0,64 + 4X1,5
Elemento do Cabo 1 (Sinal) Par de sinal: 1x(2x0,25 mm²) / 24 AWG
Elemento do Cabo 2 (Potência) Veias de energia: 4x1,5 mm²
Diâmetro Nominal do Condutor (Sinal) 0,64 mm
Número de fios (Sinal) 7
Material do Condutor Cobre nu
Design do Condutor 7 fios (Sinal)
Inclui condutor de proteção Não
Número de veias totais 6
Número de pares 1
Tipo de encordoamento Par trançado (Twisted-pair)
Blindagem do Par Folha plástica laminada de alumínio
Blindagem Geral Sim (Folha de alumínio + Trança de cobre estanhado)
Diâmetro Externo Nominal 11,3 mm
Formato do Cabo Redondo
Material Base da Isolação da Veia Espuma de Polietileno (Foam-Skin PE)
Material Base da Cobertura Externa Poliuretano (PUR)
Cor da Cobertura Violeta
Cor RAL da Isolação do Cabo RAL 4001
Identificação das Vias Cores e números
Características do Produto
Área de Aplicação Esteira porta-cabos (Cable chain); Peças de máquinas móveis
Para flexão contínua Sim
Para carga de torção Não
Raio Mín. de Curvatura (Estacionário) 8 x diâmetro externo (90,4 mm)
Raio Mín. de Curvatura (Dinâmico/Movimento) 15 x diâmetro externo (169,5 mm)
Temperatura máx. no condutor (Instalação fixa) -40 °C a 70 °C
Retardante de chama Sim (IEC 60332-1-2; UL FT4)
Resistente a UV Não
Livre de halogênio Sim
Resistente a óleo Sim (IEC 60811-2-1)
Cabo Fast Connect (FC) Não
Tabela de Dimensionais
Condutores / Construção Diâmetro Externo (mm) Peso do Cobre (kg/km) Peso Total (kg/km)
1X2X0,64+4X1,5 11.5 89.1 148
