Cabo de Potência e Controle, Uso Móvel;  0,6/1 kV; 4 a 44 condutores; max. 70,0mm²,  Veias Numeradas; LSZH, CECO™ / CECO™ / CEAC™, Resistência a chama e Óleos; -50°C/+80°C

Cabo para Uso Móvel Controle / Comando / Potência Guindastes Enroladores Reelflex® (SMK) (N)SHTOU

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

O Cabo Definitivo para Movimentação e Força IndustrialProjetado para as mais severas condições em equipamentos móveis, esteiras e guindastes. Este cabo possui engenharia superior, garantindo máxima performance, segurança e durabilidade para manter sua operação sempre em movimento e sem paradas.
  • Resistência Incomparável: Composto elastomérico especial que resiste a óleos, graxas, abrasão, UV e intempéries.
  • Potência em Alta Velocidade: Ideal para enrolamento rápido, operando com segurança em velocidades de até 240 m/min.
  • Força e Flexibilidade Superior: Núcleo de aramida e malha anti-torção garantem altíssima resistência à tração e evitam falhas.
  • Versatilidade para sua Indústria: Perfeito para guindastes, mineradoras, esteiras transportadoras e sistemas festoon.
  • Investimento de Longa Duração: Sua construção robusta e materiais de ponta asseguram uma vida útil excelente, reduzindo custos com trocas.

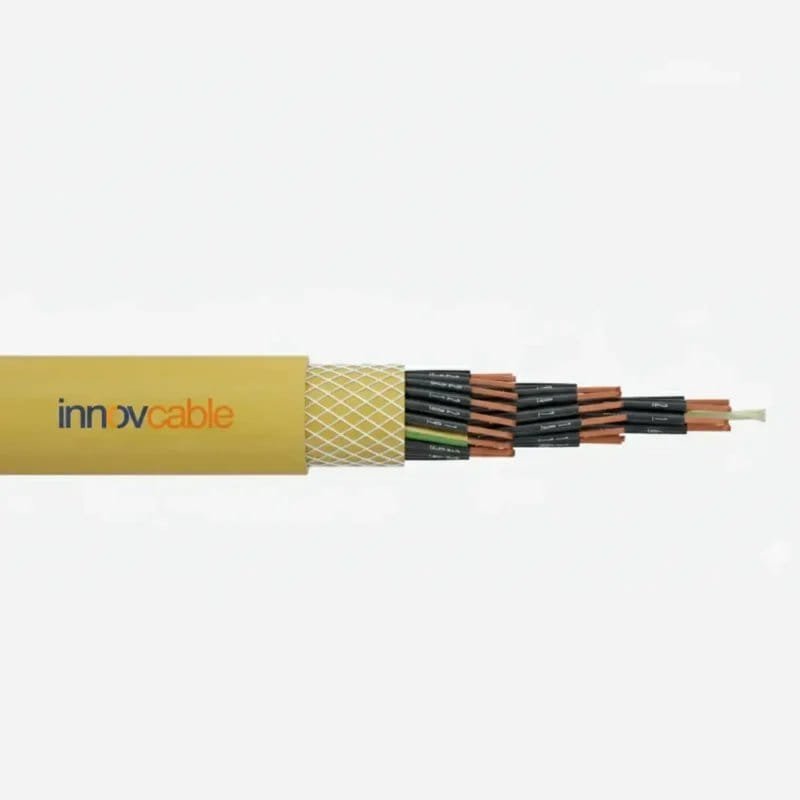

DESIGN DO PRODUTO



Estrutura e Especificações Técnicas

  • Condutor: Fios de cobre eletrolítico estanhado, extra flexível classe 5.
  • Isolamento das Veias: Composto especial de alta qualidade à base de composto elastomérico CECO™, com características mecânicas e elétricas aprimoradas.
  • Identificação das Veias: Veias de cor preta com numeração sequencial; condutor de aterramento na cor verde.
  • Disposição: As veias são torcidas em camadas.
  • Sistema de Cobertura:
    • Capa Interna: Composto especial elastomérico de alta qualidade CECO™, na cor amarela.
    • Malha Anti-Torção: Uma trança de reforço com fios de poliéster é aplicada entre a capa interna e externa, garantindo alta resistência e durabilidade ao sistema.
    • Carga de Tração: elemento central de aramida.
    • Capa Externa: Composto elastomérico especial CEAC™, resistente à abrasão e a rasgos, na cor amarela.

Parâmetros Elétricos

  • Tensão Nominal: Uo/U: 0,6/1 kV.
  • Tensão de Teste AC: 3.5 kV (5 Min.).
  • Capacidade de Corrente: Conforme DIN VDE 0298-4.

Parâmetros Mecânicos e Térmicos

  • Carga Máxima de Tração: 30 N/mm² no condutor.
  • Torção: ±50°/m.
  • Velocidade de Deslocamento:
    • Operação em enroladores: até 240 m/min. Para velocidades superiores, é recomendada a consulta ao fabricante.
    • Operação em festoon: até 240 m/min.
  • Temperatura de Operação:
    • Instalação Fixa: -50°C a +80°C.
    • Uso Móvel: -35°C a +80°C.
  • Temperatura Máxima no Condutor: +90°C.
  • Raio Mínimo de Curvatura: Conforme DIN VDE 0298 parte 3.

Resistência Química e Comportamento ao Fogo

  • Resistência a Óleo: Conforme EN 60811-2-1 e DIN EN 60811-404.
  • Resistência a Intempéries: Uso irrestrito em ambientes internos e externos, com resistência a ozônio, raios UV e umidade.
  • Comportamento em Chama: Autoextinguível e retardante de chamas conforme IEC 60332-2-1.
  • Características Adicionais: Livre de silicone e substâncias que danificam a pintura (durante a produção).
DETALHES

Benefícios

  • Máxima vida útil: Projetado para suportar estresses mecânicos elevados e contínuos.
  • Altamente flexível: Ideal para operações de enrolamento vertical e sistemas de festoon.
  • Resistência superior: Composto elastomérico especial resistente a óleos, graxas, umidade, UV e intempéries.
  • Ampla faixa de temperatura: Operação segura em temperaturas de -50°C a +80°C em instalação fixa.
  • Extrema resistência à abrasão: Capa externa robusta para ambientes industriais agressivos.
  • Operação em alta velocidade: Desenvolvido para velocidades de enrolamento de até 240 m/min.
  • Segurança aprimorada: Material livre de silicone e com comportamento autoextinguível e retardante à chama.
  • Proteção contra torção: Malha têxtil vulcanizada entre as capas para maior integridade estrutural.
  • Elevada força de tração: Suporta cargas de tração de até 30 N/mm² e possui elemento central de aramida para reforço.
  • Confiabilidade comprovada: Desenvolvido segundo as normas DIN VDE e IEC para máxima performance.

Aplicações

  • Equipamentos de mineração: Utilizado em mineração de superfície e subterrânea.
  • Sistemas de elevação e guindastes: Conexões flexíveis para enroladores de cabos em guindastes e pontes rolantes.
  • Sistemas de festoon: Para alimentação de equipamentos móveis em carros porta-cabos.
  • Instalações transportadoras: Energia e controle para sistemas de transporte e manuseio de materiais.
  • Espalhadores (Spreaders): Aplicação em enrolamento vertical em equipamentos portuários.
  • Máquinas de construção: Uso em canteiros de obras e equipamentos pesados.
  • Plataformas e pátios de estocagem: Alimentação de máquinas em ambientes externos, úmidos e molhados.
  • Sistemas de automação industrial: Confiabilidade para linhas de produção com movimentação intensa.
  • Bobinadores e enroladores de cabo: Projetado especificamente para aplicações de enrolamento contínuo.
  • Equipamentos móveis pesados: Solução robusta para qualquer aplicação que exija alta resistência mecânica.
DADOS TÉCNICOS
Informações Gerais
MarcaREELFLEX™
Tipo de ProdutoCabo de baixa tensão para enrolamento, para altas e muito altas tensões mecânicas.
Parâmetros Elétricos
Voltagem NominalUo/U: 0,6/1 kV
Voltagem de Ensaio2,5 kV / 3,5 kV
Design do Produto
Material do CondutorFios de cobre estanhado.
Resistência do CondutorDe acordo com a DIN VDE 0295 classe 5 / IEC 60228 classe 5.
Capacidade de CorrenteDe acordo com a DIN VDE 0298-4.
Design do CondutorMuito finamente trançado, de acordo com a DIN VDE 0295 classe 5 e IEC 60228 classe 5.
Inclui condutor de proteção (Terra)Disponível com ou sem condutor de proteção verde.
Tipo de TorçãoVeias torcidas em camadas.
BlindadoVersões com blindagem individual de malha de cobre estanhado disponíveis.
Sistema Anti-TorçãoPossui uma trança anti-torção de fios de poliéster entre as capas interna e externa e elemento central de aramida.
Formato do CaboRedondo
Material Base da Isolação da VeiaComposto especial de alta qualidade CECO™.
Material Base da Capa IntermediáriaComposto especial de alta qualidade CECO™.
Material Base da Cobertura ExternaComposto especial resistente à abrasão e rasgos CEAC™
Abreviação do Material de CoberturaCEAC™
Cor da CoberturaAmarelo.
Identificação das ViasVeias pretas, numeradas sequencialmente
Código de cores das viasNão especificado, identificação por números impressos.
Características do Produto
Área de AplicaçãoEquipamentos móveis, sistemas de esteiras porta-cabos, sistemas festoon, operação de enrolamento vertical, mineração e uso externo. Adequado para ambientes secos, úmidos e molhados.
Para flexão contínuaSim.
Para carga de torçãoSim, tensão de torção de ±50°/m.
Raio Mín. de CurvaturaDe acordo com a DIN VDE 0298 parte 3.
VelocidadeMáximo de 240 m/min.
Carga de traçãoMáximo de 30 N/mm² no condutor.
Elemento de SustentaçãoVersões com capacidade de 20 kN contêm um elemento de suporte central de aramida.
Temperatura, instalação fixa-50 °C a 80 °C.
Temperatura, movimento constante-35 °C a 80 °C.
Temperatura máxima no condutor+90 °C.
Retardante de chamaAutoextinguível e retardante de chama de acordo com a IEC 60332-2-1.
Resistente a UVSim, resistente a ozônio, UV e umidade.
Resistente a químicosResistente a óleo.
Livre de halogênioNão especificado.
Resistente a óleoSim, de acordo com EN 60811-2-1 e DIN EN 60811-404.
Normas Aplicáveis
DIN VDE 0250-814IEC 60228 cl. 5
DIN VDE 0295 cl. 5IEC 60332-2-1
DIN VDE 0298 parte 3EN 60811-2-1
DIN EN 60811-404Diretiva de Baixa Tensão 2014/35/EU
RoHSVDE Reg. Nr. 7519; GOST-R
TABELA DE DIMENSIONAIS



TipoNúmero de Condutores e Seção (n x mm²)Diâmetro Externo (mm)Peso do Cobre (kg/km)Peso do Cabo (kg/km)Carga de Ruptura do Elemento de Sustentação (kN)
REELFLEX (SMK) (N)SHTÖU-O
3 X (2 X 1)C24215755
6 X (2 X 0,5)C25,1360885
6 X (2 X 1)C31,94601.330
12 X (2 X 1)C40,98602.170
REELFLEX (SMK) (N)SHTÖU-J
4 G 1,513,860240
5 G 1,514,876280
7 G 1,517,2108380
12 G 1,523,4182710
18 G 1,523,3272760
24 G 1,526,8364990
30 G 1,529,64541.220
36 G 1,529,55431.260
44 G 1,532,56641.530
4 G 2,514,8101305
5 G 2,515,8126355
7 G 2,518,5176510
12 G 2,525,1302875
18 G 2,525,34541.005
24 G 2,529,26051.320
30 G 2,532,47561.660
36 G 2,533,39071.770
44 G 2,537,11.1092.230
4 G 418161455
5 G 619,4242575
4 G 1023,6424905
4 G 1626,76451.240
4 G 2531,51.0581.850
5 G 419,4201430
5 G 621,9302690
5 G 1025,45031.080
5 G 1629,18051.500
19 G 2,5 + 5 X 1(C)29,25951.290
25 G 2,5 + 5 X 1(C)32,47401.620
3 X 35 + 3 G 16/331,51.2202.160
3 X 95 + 3 G 25/337,42.7642.850
3 X 70 + 3 G 35/342,72.4003.660
REELFLEX (SMK-V) (N)SHTÖU-J
49 G 129,65801.26020.000
24 G 2,529,26761.29020.000
30 G 2,532,48481.61020.000
42 G 2,537,11.2222.16020.000
56 G 2,543,11.5672.84020.000
