Cabo de Potência e Controle; Blindado, Uso Móvel;  até 0,75mm² 300/500V; Acima de 1,00mm² 500/750V; 2 a 42 condutores; Veias Numeradas; PVC/PVC/PUR, Resistência a Chama e Óleos; -30°C/+80°C

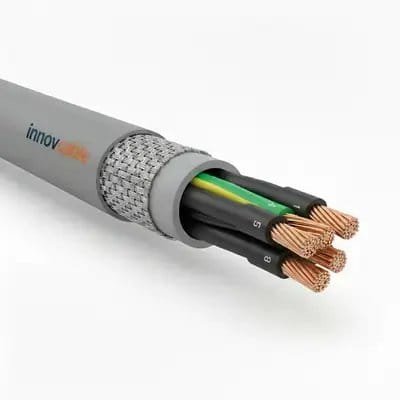

Cabo Uso Móvel Blindado Controle / Comando / Potência Movflex® Plus SK-C-PUR-AC

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Movflex Control Plus C: Esteira Porta Cabos e Automação no Nível Máximo de PerformanceConcebido para as mais rigorosas condições em esteiras porta-cabos e sistemas robóticos avançados. O revestimento externo em Poliuretano (PUR) confere a este cabo uma resistência extraordinária, garantindo a integridade dos dados e a continuidade da energia em ambientes de extrema abrasão e exposição a óleos.
  • Revestimento Premium em PUR: Máxima resistência a abrasão, cortes, rasgos e projeção de cavacos, ideal para chão de fábrica. Resistente a chama.
  • Comunicação Totalmente Protegida: Blindagem em malha de cobre de alta cobertura que garante uma transmissão de sinal livre de interferências.
  • Imune a Óleos e Químicos: Suporta contato contínuo com óleos, graxas e fluidos de corte, sem degradar ou perder flexibilidade.
  • Perfeito para Movimentos Rápidos: Desenvolvido para automação de alta velocidade, robótica e centros de usinagem (CNC).
  • Durabilidade e Vida Útil Estendida: Um investimento seguro que reduz paradas de máquina e custos de manutenção em longo prazo.
DESIGN DO PRODUTO
  • Material do condutor: fios de cobre nu
  • Classe do condutor: de acordo com a DIN VDE 0295 classe 5/6 e IEC 60228 cl. 5/6
  • Isolamento da Veia: PVC especial para aplicações moveis
  • Veias pretas identificadas por numero sequenciais de acordo com a VDE 0293 com verde terra (G)
  • Elemento central e adicionais a prova de tração
  • Condutores torcidos em camadas
  • Capa intermediaria: PVC especial para aplicações moveis, resistente a óleos, graxas, lubrificantes, fluidos refrigerantes e ácidos na cor cinza RAL 7001
  • Blindagem: Malha de cobre estanhado com 85% de cobertura
  • Capa externa: PUR-AC especial resistente a óleos, graxas, lubrificantes, fluidos refrigerante e ácidos
  • Capa externa na cor Cinza, RAL 7001
  • Voltagem nominal: até 0,75mm² – 300/500V; acima de 1,00mm² – 500/750V
  • Teste de voltagem: até 0,75mm² – 2000V; acima de 1,00mm² – 3000V
  • Resistência do condutor: de acordo com a VDE 0295 classe 5/6 e IEC 60228 classe 5/6
  • Resistência do isolamento: Min.20 MΩX Km em 20 ° C
  • Raio min. de curvatura fixa: 4 x d.
  • Raio min. de curvatura móvel: 7,5 x d < 10 m | 10 x d ≥ 10 m
  • Comportamento ao fogo, resistente a chama: conforme DIN EN 60332-2-1
DETALHES

Benefícios

  • Longa vida útil: Projetado para resistir a milhões de ciclos de flexão em esteiras.
  • Máxima flexibilidade: Condutores classe 6 que permitem raios de curvatura muito reduzidos.
  • Resistência superior: Cobertura em PUR imune a óleos, graxas e produtos químicos.
  • Sinal sem interferência: Blindagem em malha de cobre eficaz contra ruídos eletromagnéticos (EMC).
  • Alta robustez mecânica: Capa externa com elevada resistência à abrasão, rasgos e hidrólise.
  • Ampla faixa de temperatura: Operação segura em aplicações móveis de -20°C a +80°C.
  • Segurança aprimorada: Material livre de halogênio (LSZH) e com propriedades retardantes à chama.
  • Instalação otimizada: Diâmetro externo reduzido para melhor aproveitamento de espaço na esteira.
  • Alta performance dinâmica: Ideal para sistemas com altas velocidades e acelerações constantes.
  • Máxima confiabilidade: Reduz paradas de máquina e custos com manutenção não programada.

Aplicações

  • Centros de usinagem CNC: Alimentação e controle de eixos, ferramentas e sensores móveis.
  • Robótica industrial: Conexões flexíveis para braços de robôs de solda, pintura e montagem.
  • Máquinas de embalagem: Sincronismo de atuadores e sensores em linhas de alta velocidade.
  • Pontes rolantes e pórticos: Transmissão de energia e dados em longos e contínuos percursos.
  • Sistemas de automação: Confiabilidade para linhas de produção e montagem automatizadas.
  • Indústria automobilística: Uso em prensas, linhas de estampagem e equipamentos de produção.
  • Máquinas-ferramenta: Resistência superior em ambientes industriais agressivos com óleos e cavacos.
  • Sistemas de armazenamento: Energia e controle para transelevadores e shuttles em armazéns.
  • Equipamentos de manuseio: Comando preciso para guindastes, equipamentos portuários e de elevação.
  • Maquinário especial: Solução versátil para projetos de engenharia e máquinas customizadas.
DADOS TÉCNICOS
Informações Gerais
MarcaMOVFLEX®
Tipo de ProdutoCabo de Potência e Controle
Parâmetros Elétricos
Voltagem Nominalaté 0,75mm² 300/500V; acima de 1,00mm² 500/750V
Voltagem de Ensaioaté 0,75mm² 2000V; acima de 1,00mm² 3000V
Resistência do Condutorde acordo com a VDE 0295 classe 5/6 e IEC 60228 classe 5/6
Resistência do IsolamentoMin.20 MΩX Km em 20 ° C
Design do Produto
Material do CondutorCobre Nu
Design do Condutorde acordo com a DIN VDE 0295 classe 5/6 ou 6 e IEC 60228 cl. 5/6
Inclui condutor de proteção (Terra)Opcional
Tipo de TorçãoTorção em Camadas
BlindadoSim
Com armaduraNão
Formato do CaboRedondo
Material Base da Isolação da VeiaPVC especial para aplicações móveis
Material Base da Capa IntermediariaPVC especial para aplicações moveis, resistente a óleos, graxas, lubrificantes, fluidos refrigerantes e ácidos na cor cinza
Material Base da Cobertura ExternaPUR-AC especial resistente a óleos, graxas, lubrificantes, fluidos refrigerante, ácidos e impactos, livre de halogênio
Abreviação do Material de CoberturaPUR
Cor da CoberturaCinza
Identificação das ViasNumérica
Código de cores das viasVDE 0293-1
EN 50334
Características do Produto
Área de AplicaçãoUso móvel
Esteira porta-cabo
Para flexão contínuaSim
Para carga de torçãoNão
Raio Mín. de Curvatura, instalação fixa4 x diâmetro externo
Raio Mín. de Curvatura, movimento permanente7,5 x d < 10 m | 10 x d ≥ 10 m
VelocidadeAutossustentável: máx. 8 m/s, Planador: máx. 4 m/s
Comprimento TransversalMáximo de 30 m
AceleraçãoMáximo 10 m/s²
Ciclos de Dobra> 4 milhões - 8 milhões
Temperatura, instalação fixa-30 °C a 80 °C
Temperatura, movimento ocasional-5 °C a 70 °C
Temperatura, flexão contínua0°C a 70 °C
Retardante de chamaSim
Retardância de chama conformede acordo com a VDE 0482-332-2-1 e DIN EN 60332-2-1 retardante a chama
Resistente a UVNão
Resistente a químicosSim
Livre de halogênioSim
Resistente a óleoSim
Normas Aplicáveis
IEC 60228 CLASSE 5/6DIN VDE 0295 CLASSE 5/6
VDE 0482-332-2-1RAL 7001
DIN EN 60332-2-1
TABELA DE DIMENSIONAIS
Dimensional n x mm²Diâmetro externo Ø mmPeso do cobre kg/kmPeso kg/km
3G0,57,339110
4G0,57,949124
5G0,58,458157
7G0,59,873167
12G0,511,3108224
18G0,513,4148323
25G0,517,2196455
34G0,519,3251542
42G0,520,4299607
3G0,757,847124
4G0,758,461162
5G0,75970182
7G0,7510,793196
12G0,7512,4140277
18G0,7514,9196403
25G0,7518263556
34G0,7521,5343707
42G0,7522,7407819
3G18,263159
4G18,976189
5G19,888219
7G111,4111234
12G113,4174376
18G116,1248531
25G119,5334707
34G124,5437906
42G126536,61.031,00
3G1,5979199
4G1,59,995229
5G1,510,9114236
7G1,512,7153300
12G1,515,1245473
18G1,517,6349644
25G1,521,9468905
4G2,511,8143319
5G2,513,2172375
7G2,515,6227418
12G2,518,2366664
18G2,524,4536963
25G2,528,67421.392,00
4G413,7212462
5G415,3259543
7G420,2331647
4G616,1305618
7G623,2502837
4G1020,2479904
7G1028,27901.266,00
4G1623,27251.257,00
7G1632,31.236,001.816,00
4G2530,81.078,001.727,00
