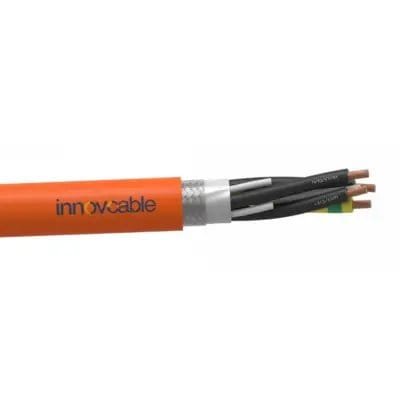

Cabo de Potência para inversor de frequencia;  0,6/1 kV; 4 condutores;  Max. 50 mm²; INNOVLON / PVC;  80°C

Cabo Uso Móvel Blindado Controle / Comando / Potência Esteira Porta-Cabos Robótica Inversor de Frequência Innodrive® SV-5300 SK-C-PVC SERVO 0,6/1kV

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Proteção Via Verde Terra?

Configura uma das vias do cabo na cor verde para aterramento. O valor será atualizado no carrinho.

💡 “O valor total exato, aplicando os descontos da sua faixa de volume, será calculado automaticamente no carrinho.”

Cabo Servo de Alta Performance para Automação IndustrialProjetado para as mais exigentes aplicações industriais, este cabo de servomotor garante a conexão perfeita entre inversores de frequência e drives. Sua construção robusta assegura máxima eficiência, segurança e longevidade em sistemas automatizados.
  • Movimento Contínuo e Confiável: Desenvolvido para esteiras porta-cabos e robótica, suportando até 5 milhões de ciclos.
  • Comunicação Livre de Interferências: A blindagem superior oferece proteção eletromagnética (EMC), garantindo um sinal limpo e preciso.
  • Resistência Superior em Ambientes Hostis: Altamente resistente a óleos, graxas e fluidos de refrigeração, ideal para o chão de fábrica.
  • Segurança e Padrões Globais: Fabricado conforme normas Europeias e propriedades antichama para garantir uma operação totalmente segura.
  • Versatilidade para sua Aplicação: Ideal para sistemas de acionamento móveis, robótica e manufatura em ambientes secos ou úmidos.

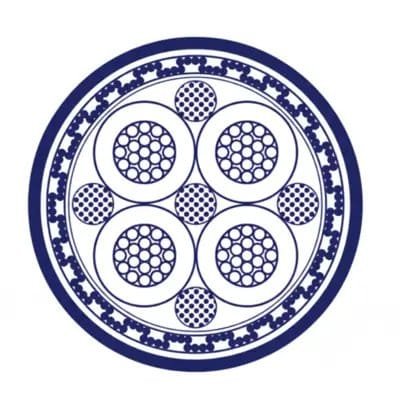

DESIGN DO PRODUTO
  • Material do condutor: Fios de cobre nu
  • Classe do condutor: Fios superfinos de acordo com a IEC 60228 cl. 5/6
  • Isolamento do núcleo: INNOVLON®
  • Identificação do núcleo: Núcleos de alimentação: Preto com impressão Branca U/L1/C/L+; V/L2; W/L3/D/L- & GNYE; núcleos de controle: 1 par, Preto & Branca
  • Blindagem: Par de controle com trança de cobre estanhado
  • Construção geral: Núcleos e elementos trançados juntos com preenchimentos de alta flexibilidade
  • Blindagem 3: Trança de cobre estanhado, cobertura ideal de 85%
  • Capa externa: PVC
  • Cor da capa: Laranja, RAL 2003
  • Tensão nominal: Uo/U 600/1.000 V; UL & CSA: 1.000 V
  • Tensão de teste: 4 kV
  • Resistência do condutor: a +20°C de acordo com a IEC 60228 cl. 6
  • Resistência de isolamento: a +20°C ≥ 20 MOhm x km
  • Raio de curvatura mín. fixo: 5 x d
  • Raio de curvatura mín. movido: 10 x d
  • Temp. de operação fixa mín/máx: -30°C / +80°C
  • Temp. de operação movida mín/máx: -5°C / +80°C
  • Comportamento ao fogo: Autoextinguível e retardante de chamas de acordo com a IEC 60332-1; UL: VW1; CSA: FT1
  • Resistente a óleo: De acordo com a ISO 6722, DIN EN 50363-4-1 TM5 (apenas óleo mineral)
  • Velocidade: Máx. 120 m/min
  • Aceleração: Máx. 20 m/s²
  • Ciclos de flexão: Até 5 milhões
DETALHES

Benefícios

  • Longa vida útil: Desenvolvido para até 5 milhões de ciclos em esteiras porta-cabos.
  • Alta flexibilidade: Condutores com fios extrafinos que permitem raios de curvatura reduzidos.
  • Resistência química: Ampla resistência a óleos, graxas e fluidos de refrigeração.
  • Operação dinâmica: Suporta altas velocidades de até 120 m/min e acelerações de 20 m/s².
  • Livre de silicone: Adequado para uso em ambientes de produção sensíveis, como pintura.
  • Transmissão segura: Blindagem de alta cobertura (85%) para proteção contra interferência (EMC).
  • Segurança aprimorada: Material autoextinguível e retardante à chama (IEC 60332-1).
  • Padrões globais: Fabricado em conformidade das normas Européias garantindo aceitação internacional.
  • Uso versátil: Indicado para instalação em ambientes industriais secos e úmidos.
  • Ótima performance: Custo-benefício otimizado para aplicações com movimento contínuo.

Aplicações

  • Sistemas de acionamento: Conexão de servomotores a conversores de frequência.
  • Robótica industrial: Alimentação e controle para braços robóticos e manipuladores.
  • Esteiras porta-cabos: Instalações que exigem flexão e movimentação constantes.
  • Plantas de manufatura: Automação geral em linhas de montagem e produção.
  • Sistemas de acionamento móveis: Equipamentos e componentes que se movem continuamente.
  • Máquinas-ferramenta: Confiabilidade para centros de usinagem e equipamentos CNC.
  • Indústria de embalagens: Máquinas de empacotamento e rotulagem de alta velocidade.
  • Sistemas de manuseio: Pontes rolantes, pórticos e outros equipamentos de movimentação.
  • Controle integrado: Versões com pares para conexão de freio e sensores de temperatura.
  • Máquinas especiais: Solução robusta para projetos de engenharia personalizados.
DADOS TÉCNICOS



Informações Gerais
MarcaINNODRIVE®
Tipo de ProdutoCabo de potência blindado, de baixa capacidade, com vias de controle para sensores de temperatura ou freio, para conexão compatível com EMC entre drives e conversores de frequência.
ModeloSV-5300 SK-C-PVC SERVO 0,6/1kV
Parâmetros Elétricos
Voltagem NominalUo/U 600/1.000 V; UL & CSA: 1.000 V
Voltagem de Ensaio4 kV
Resistência do CondutorA +20 °C, de acordo com IEC 60228 cl. 6
Resistência de IsolaçãoA +20 °C ≥ 20 MOhm x km
Design do Produto
Material do CondutorFios de cobre nu
Classe do CondutorFios extrafinos de acordo com a IEC 60228 cl. 6
Isolação da ViaINNOVLON®
Identificação das ViasVias de alimentação: Preto com impressão branca U/L1/C/L+; V/L2; W/L3/D/L- & Verde/Amarelo; Vias de controle: 1 par, Preto & Branco
Tipo de TorçãoVias e elementos torcidos juntos com enchimentos de alta flexibilidade
BlindagemPar de controle com malha de cobre estanhado; Malha de cobre estanhado geral, cobertura aprox. 85%
Material Base da Cobertura ExternaPVC
Cor da CoberturaLaranja, RAL 2003
Características do Produto
Área de AplicaçãoEsteiras porta-cabos, sistemas de acionamento móveis, tecnologia robótica, plantas de manufatura, e ambientes secos e úmidos.
Para flexão contínuaSim
Ciclos de DobraAté 5 milhões
Raio Mín. de Curvatura (instalação fixa)5 x diâmetro do cabo
Raio Mín. de Curvatura (em movimento)10 x diâmetro do cabo
VelocidadeMáx. 120 m/min
AceleraçãoMáx. 20 m/s²
Temperatura, instalação fixa-30 °C a +80 °C
Temperatura, movimento constante-5 °C a +80 °C
Comportamento em ChamaAutoextinguível e retardante de chama de acordo com IEC 60332-1; UL: VW1; CSA: FT1
Resistente a químicosAmpla resistência a graxa, fluidos refrigerantes e lubrificantes
Resistente a óleoSim, de acordo com ISO 6722, DIN EN 50363-4-1 TM5 (apenas óleo mineral)
Livre de siliconeSim
Características EspeciaisConforme DESINA
Normas e Aprovações
Normas AplicáveisIEC 60228 cl. 6, IEC 60332-1, ISO 6722, DIN EN 50363-4-1 TM5
DiretivasConforme RoHS, Diretiva de Baixa Tensão 2014/35/EU (CE)



TABELA DE DIMENSIONAIS
Dimensão [n x mm²]Diâmetro Externo (Ø) [mm]Peso [kg/km]Cor da CoberturaVariante
4 G 1,58,8145Laranja
V1: INNOVDRIVE SV-5300 UL/CSA: de acordo com a Norma Siemens MC 500PLUS: V, U, W, GNGE
4 G 2,510,3216Laranja
V1: INNOVDRIVE SV-5300 UL/CSA: de acordo com a Norma Siemens MC 500PLUS: V, U, W, GNGE
4 G 412,1290Laranja
V2: INNOVDRIVE SV-5300 UL/CSA: de acordo com a Norma Siemens MC 500PLUS: U, V, W, GNGE
4 G 614,7430Laranja
V2: INNOVDRIVE SV-5300 UL/CSA: de acordo com a Norma Siemens MC 500PLUS: U, V, W, GNGE
4 G 1018,5640Laranja
V2: INNOVDRIVE SV-5300 UL/CSA: de acordo com a Norma Siemens MC 500PLUS: U, V, W, GNGE
4 G 1621,6749Laranja
V2: INNOVDRIVE SV-5300 UL/CSA: de acordo com a Norma Siemens MC 500PLUS: U, V, W, GNGE
4 G 2525,41290Laranja
V2: INNOVDRIVE SV-5300 UL/CSA: de acordo com a Norma Siemens MC 500PLUS: U, V, W, GNGE
4 G 35291771Laranja
V2: INNOVDRIVE SV-5300 UL/CSA: de acordo com a Norma Siemens MC 500PLUS: U, V, W, GNGE
4 G 5033,42415Laranja
V2: INNOVDRIVE SV-5300 UL/CSA: de acordo com a Norma Siemens MC 500PLUS: U, V, W, GNGE
4 G 1,5 + (2 X 1,5)10,9234Laranja
V3: INNOVDRIVE SV-5300 UL/CSA: de acordo com a Norma Siemens MC 500PLUS: U, V, W, SW-WS, GNGE
4 G 2,5 + (2 X 1,5)12,6302Laranja
V3: INNOVDRIVE SV-5300 UL/CSA: de acordo com a Norma Siemens MC 500PLUS: U, V, W, SW-WS, GNGE
4 G 4 + (2 X 1,5)14402Laranja
V4: INNOVDRIVE SV-5300 UL/CSA: de acordo com a Norma Siemens MC 500PLUS: U, V, W, SW-WS, GNGE
4 G 6 + (2 X 1,5)16525Laranja
V4: INNOVDRIVE SV-5300 UL/CSA: de acordo com a Norma Siemens MC 500PLUS: U, V, W, SW-WS, GNGE
4 G 10 + (2 X 1,5)20,3735Laranja
V4: INNOVDRIVE SV-5300 UL/CSA: de acordo com a Norma Siemens MC 500PLUS: U, V, W, SW-WS, GNGE
4 G 16 + (2 X 1,5)22,71010Laranja
V4: INNOVDRIVE SV-5300 UL/CSA: de acordo com a Norma Siemens MC 500PLUS: U, V, W, SW-WS, GNGE
4 G 25 + (2 X 1,5)26,31396Laranja
V4: INNOVDRIVE SV-5300 UL/CSA: de acordo com a Norma Siemens MC 500PLUS: U, V, W, SW-WS, GNGE
4 G 35 + (2 X 1,5)30,41879Laranja
V4: INNOVDRIVE SV-5300 UL/CSA: de acordo com a Norma Siemens MC 500PLUS: U, V, W, SW-WS, GNGE
4 G 50 + (2 X 1,5)342510Laranja
V4: INNOVDRIVE SV-5300 UL/CSA: de acordo com a Norma Siemens MC 500PLUS: U, V, W, SW-WS, GNGE
