Cabo de Potência e Controle; Blindado, Uso Móvel;  até 0,75mm² 300/500V; Acima de 1,00mm² 500/750V; 2 a 42 condutores; Veias Numeradas; PVC/PVC/PVC, Resistência a Chama e a Óleos; -30°C/+80°C

Cabo Uso Móvel Blindado Controle / Comando / Potência Movflex® Normal SK-C-PVC Thin

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Movflex Control: A Solução Definitiva para Movimentos Contínuos e ExigentesProjetado para operar em esteiras porta-cabos e equipamentos com movimentos repetitivos e intensos. Este cabo garante máxima performance, segurança e longa vida útil em sistemas que exigem constante flexão, sendo a escolha ideal para a automação industrial.
  • Performance Superior em Movimento: Construção robusta que suporta milhões de ciclos em esteiras porta-cabos sem falhar.
  • Conexão Altamente Confiável: Malha de cobre estanhado que garante proteção superior contra interferências eletromagnéticas.
  • Resistência e Durabilidade: Composto de PVC especial no revestimento externo, resistente a óleos, graxas e produtos químicos.
  • Aplicações Industriais Versáteis: Ideal para centros de usinagem, robótica, máquinas-ferramenta e linhas de produção.
  • Segurança Contra Chamas: Material autoextinguível e retardante à chama, oferecendo máxima segurança para sua operação.

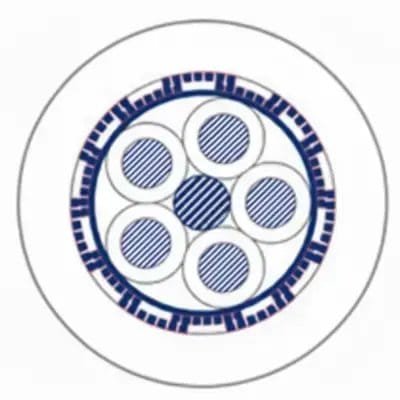

DESIGN DO PRODUTO
  • Material do condutor: fios de cobre nu
  • Classe do condutor: de acordo com a DIN VDE 0295 classe 5/6 e IEC 60228 cl. 5/6
  • Isolamento da Veia: PVC especial para aplicações moveis
  • Veias pretas identificadas por numero sequenciais de acordo com a VDE 0293 com verde terra (G)
  • Condutores torcidos em camadas
  • Blindagem: cobre estanhado com cobertura de 85%
  • Capa externa: PVC especial resistente a óleos, graxas, lubrificantes, fluidos refrigerante e ácidos
  • Capa externa na cor Cinza, RAL 7001
  • Voltagem nominal: até 0,75mm² – 300/500V; acima de 1,00mm² – 500/750V
  • Teste de voltagem: até 0,75mm² – 2000V; acima de 1,00mm² – 3000V
  • Resistência do condutor: de acordo com a VDE 0295 classe 5/6 e IEC 60228 classe 5/6
  • Resistência do isolamento: Min.20 MΩX Km em 20 ° C.
  • Raio min. de curvatura fixa: 4 x d.
  • Raio min. de curvatura móvel: 7,5 x d < 10m | 10 x d ≥ 10m
  • Comportamento ao fogo: de acordo com a VDE 0482-332-2-1 e DIN EN 60332-2-1 auto extinguível e retardante a chama
DETALHES

Benefícios

  • Alta flexibilidade: Projetado para ciclos de flexão repetitivos.
  • Instalação compacta: Diâmetro externo reduzido economiza espaço valioso.
  • Sinal protegido: Blindagem eficiente contra interferências eletromagnéticas (EMC).
  • Resistência a óleos: Capa de PVC especial para ambientes agressivos.
  • Longa vida útil: Alta durabilidade em esteiras porta-cabos.
  • Segurança antichamas: Material auto extinguível e não propagador de fogo.
  • Operação confiável: Reduz o tempo de inatividade e os custos de manutenção.
  • Design robusto: Suporta as condições severas de chão de fábrica.
  • Uso versátil: Adequado para aplicações de controle e potência.
  • Movimento dinâmico: Ideal para sistemas de automação de alta velocidade.

Aplicações

  • Máquinas operatrizes: Alimentação e controle em centros de usinagem CNC.
  • Robótica industrial: Conexões flexíveis para braços de robôs e manipuladores.
  • Linhas de produção: Automação em linhas de montagem e fabricação.
  • Indústria de embalagens: Máquinas de empacotar, envasar e rotular.
  • Sistemas de manuseio: Equipamentos de transporte e logística automatizada.
  • Pontes rolantes: Fornecimento de energia e dados em longos percursos.
  • Máquinas para madeira: Resistência em ambientes com cavacos e poeira.
  • Setor automotivo: Aplicações em linhas de montagem e robôs de solda.
  • Equipamentos de inspeção: Câmeras e sensores em sistemas de visão.
  • Projetos especiais: Solução confiável para máquinas e equipamentos customizados.
DADOS TÉCNICOS
Informações Gerais
MarcaMOVFLEX®
Tipo de ProdutoCabo de Potência e Controle
Parâmetros Elétricos
Voltagem Nominalaté 0,75mm² 300/500V; acima de 1,00mm² 500/750V
Voltagem de Ensaioaté 0,75mm² 2000V; acima de 1,00mm² 3000V
Resistência do Condutorde acordo com a VDE 0295 classe 5/6 e IEC 60228 classe 5/6
Resistência do IsolamentoMin.20 MΩX Km em 20 ° C
Design do Produto
Material do CondutorCobre Nu
Design do Condutorde acordo com a DIN VDE 0295 classe 5/6 e IEC 60228 cl. 5/6
Inclui condutor de proteção (Terra)Opcional
Tipo de TorçãoTorção em Camadas
BlindadoSim
Com armaduraNão
Formato do CaboRedondo
Material Base da Isolação da VeiaPVC especial para aplicações moveis
Material Base da Capa IntermediariaNão aplicável
Material Base da Cobertura ExternaPVC especial resistente a óleos, graxas, lubrificantes, fluidos refrigerante e ácidos
Abreviação do Material de CoberturaPVC
Cor da CoberturaCinza
Identificação das ViasNumérica
Código de cores das viasVDE 0293-1
EN 50334
Características do Produto
Área de AplicaçãoUso móvel
Esteira porta-cabo
Para flexão contínuaSim
Para carga de torçãoNão
Raio Mín. de Curvatura, instalação fixa4 x diâmetro externo
Raio Mín. de Curvatura, movimento permanente7,5 x d < 10 m | 10 x d ≥ 10 m
VelocidadeAutossustentável: máx. 6 m/s, Planador: máx. 3 m/s
Comprimento TransversalMáximo de 25 m
AceleraçãoMáximo 10 m/s²
Ciclos de Dobra> 3 milhões - 5 milhões
Temperatura, instalação fixa-40 °C a 80 °C
Temperatura, movimento ocasional-5 °C a 80 °C
Temperatura, flexão contínua-5°C a 80 °C
Retardante de chamaDe acordo com a IEC 60332-1-2, FT1, VW-1
Resistente a UVNão
Resistente a químicosSim
Livre de halogênioNão
Resistente a óleoSim
Normas Aplicáveis
IEC 60228 CLASSE 5/6DIN VDE 0295 CLASSE 5/6
DIN EN 60811-404RAL 7001
IEC 60332-1-2, FT1, VW-1
TABELA DE DIMENSIONAIS
Dimensional n x mm²Diâmetro externo Ø mmPeso do cobre kg/kmPeso kg/km
3G0,57,339110
4G0,57,949124
5G0,58,458157
7G0,59,873167
12G0,511,3108224
18G0,513,4148323
25G0,517,2196455
34G0,519,3251542
42G0,520,4299607
3G0,757,847124
4G0,758,461162
5G0,75970182
7G0,7510,793196
12G0,7512,4140277
18G0,7514,9196403
25G0,7518263556
34G0,7521,5343707
42G0,7522,7407819
3G18,263159
4G18,976189
5G19,888219
7G111,4111234
12G113,4174376
18G116,1248531
25G119,5334707
34G124,5437906
42G126536,61.031,00
3G1,5979199
4G1,59,995229
5G1,510,9114236
7G1,512,7153300
12G1,515,1245473
18G1,517,6349644
25G1,521,9468905
4G2,511,8143319
5G2,513,2172375
7G2,515,6227418
12G2,518,2366664
18G2,524,4536963
25G2,528,67421.392,00
4G413,7212462
5G415,3259543
7G420,2331647
4G616,1305618
7G623,2502837
4G1020,2479904
7G1028,27901.266,00
4G1623,27251.257,00
7G1632,31.236,001.816,00
4G2530,81.078,001.727,00
