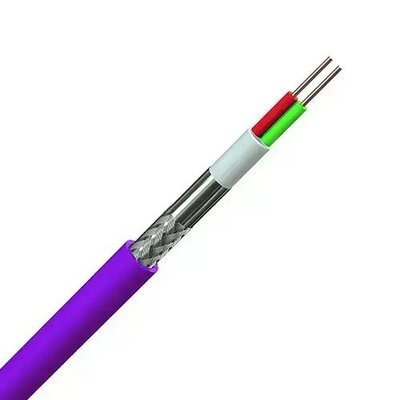

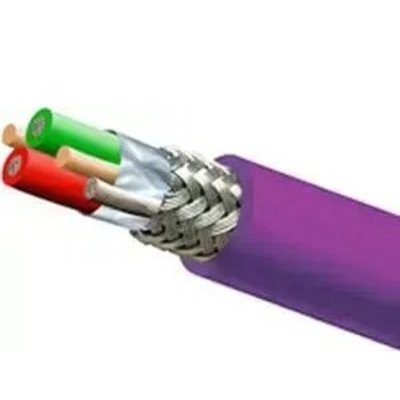

Cabo de barramento; PROFIBUS DP; Instalação fixa; MariTimus®; cobre estanhado 7 x 0,254 [mm], 22 AWG (22/7) (0,35mm²); Impedância característica nominal: 150 Ω; SHF1; Retardante de chama: IEC 60332-3-22; violeta; 8 mm

Cabo Profibus DP MariTimus® SHF1

Profibus DP MariTimus® SHF1: Conectividade Naval de Alta PerformanceGaranta a máxima confiabilidade em operações offshore com o Profibus DP MariTimus® SHF1. Este cabo é projetado para enfrentar ambientes agressivos, oferecendo proteção robusta contra interferências eletromagnéticas (EMC) e garantindo a integridade dos dados em sistemas críticos de automação e comunicação.
  • Projeto Robusto: Para instalações em navios e plataformas offshore, atendendo plenamente aos padrões IEC 61158-2.
  • Proteção Total (EMC): Blindagem dupla com fita de Al/Mylar e trança de cobre estanhado, cumprindo requisitos elevados de compatibilidade eletromagnética.
  • Segurança LSZH: Material livre de halogênios e com baixa emissão de fumaça, essencial para preservar vidas e equipamentos em espaços confinados.
  • Alta Resistência: Revestimento SHF1 resistente a óleos e raios UV, assegurando longa vida útil mesmo sob exposição constante.
  • Retardante à Chama: Classificação IEC 60332-3-22 Cat.A, oferecendo barreira superior contra a propagação de incêndios.
Design do Produto
  • Material do condutor: Cobre estanhado encordoado
  • Construção do condutor: 1 par de 0,35 mm² (22/7 AWG)
  • Isolamento do condutor: Foam-Skin PE
  • Blindagem: Fita de Al/Mylar e trança de cobre estanhado (cobertura 60%)
  • Material da capa externa: SHF1 (Livre de halogênio, LSZH)
  • Cores disponíveis: Preto, Azul, Violeta
  • Diâmetro externo nominal: 8,0 mm
  • Raio de curvatura mínimo (instalado): 10 x diâmetro externo
  • Faixa de temperatura (operação normal): -40°C a +80°C
  • Resistência: Óleo, UV e interferência eletromagnética (EMC)
  • Retardância à chama: De acordo com IEC 60332-1 e IEC 60332-3-22 Cat.A
Detalhes

Benefícios

  • Material SHF1: Revestimento termoplástico livre de halogênio, seguro e robusto.
  • Segurança (LSZH): Baixa emissão de fumaça e zero gases tóxicos em caso de incêndio.
  • Proteção EMC: Blindagem dupla (fita Al/Mylar + malha) para alta compatibilidade eletromagnética.
  • Resistência UV: Durabilidade garantida sob exposição solar conforme norma UL 1581.
  • Retardante à Chama: Atende à rigorosa norma IEC 60332-3-22 Cat.A para não propagação.
  • Flexibilidade: Condutores de cobre estanhado encordoado (Stranded) facilitam a conexão.
  • Resistência a Óleo: Suporta contato com substâncias oleosas comuns em ambientes de máquinas.
  • Faixa de Temperatura: Operação confiável em extremos climáticos de -40°C a +80°C.
  • Opções de Cor: Disponibilidade em Roxo, Azul e Preto para identificação de circuitos.

Aplicações

  • Ambientes Offshore: Plataformas de petróleo e estruturas marítimas em condições severas.
  • Indústria Naval: Cabeamento de automação em navios de carga, passageiros e apoio.
  • Redes PROFIBUS DP: Infraestrutura de dados para controle de processos a bordo.
  • Áreas Confinadas: Locais fechados onde a segurança LSZH é obrigatória para a tripulação.
  • Salas de Máquinas: Instalações sujeitas a calor, vibração e presença de óleos.
  • Decks Abertos: Conexões externas expostas a intempéries e radiação ultravioleta.
  • Sistemas de Automação: Interligação de sensores e atuadores em sistemas navais.
  • Instalação Fixa: Passagem estática em bandejas e dutos de embarcações.
  • Rotas de Fuga: Áreas onde a baixa densidade de fumaça é crítica em emergências.
  • Comunicação Digital: Transmissão de sinais conforme padrão IEC 61158-2.
Dados Técnicos
Informações Gerais
MarcaInnovcable® (LINHA MariTimus®)
Nome do ProdutoProfibus DP MariTimus® SHF1
Tipo de ProdutoCabo de Bus Blindado para Uso Naval (LSZH, UV, EMC).
Cores disponiveis(Preto) / (Azul) / (Roxo/Violeta)
Parâmetros Elétricos
Tensão de Operação100 V
Tensão de Teste1 kV-DC
Resistência do Condutor≤ 55 Ω/km
Resistência de Isolamento≥ 1 GΩ x km
Capacitância (1 kHz)30 pF/m
Atenuação (16 MHz)≤ 45 dB/km
Atenuação (4 MHz)< 22 dB/km
Atenuação (9.6 KHz)≤ 3 dB/km
Design do Produto
Material do CondutorCobre estanhado, encordoado (Stranded tinned Cu).
Dimensão do Condutor7 x 0.254 mm (AWG 22/7) - 0.35 mm².
Isolamento da VeiaFoamskin PE (Polietileno expandido) - Ø 2.55 mm.
Número de Pares1 par (Cores: Vermelho, Verde).
Enchimento (Filler)PP (Polipropileno).
Blindagem 1Fita de Alumínio/Mylar (100% de cobertura).
Blindagem 2Trança de Cobre Estanhado (60% de cobertura ótica).
Material da Capa ExternaSHF1 (Termoplástico livre de halogênio).
Diâmetro Externo (O.D.)7.8 mm
Peso80 kg/km
Características Mecânicas e Ambientais
Área de AplicaçãoInstalações em navios e offshore (Indoor/Outdoor).
Temperatura de Operação-40°C a +80°C
Temperatura de Instalação-20°C a +60°C
Raio de Curvatura (Instalado)10 x Diâmetro Externo.
Raio de Curvatura (Flexível)20 x Diâmetro Externo.
Resistente a UVSim (UL 1581 - 300H).
Livre de HalogênioSim (IEC 60754-1 & 2).
Baixa Emissão de FumaçaSim (IEC 61034-2).
Retardante de ChamaSim (IEC 60332-1, IEC 60332-3-22 Cat.A).
Normas e Certificações
Norma de Design/TesteIEC 61158-2, IEC 60092-360
Conformidade AmbientalRoHS
Tabela de Dimensionais
Descrição do ProdutoCondutores / ConstruçãoDiâmetro Externo (mm)Peso Total (kg/km)
Profibus DP MariTimus® SHF11x2x0.35 mm²8.080
