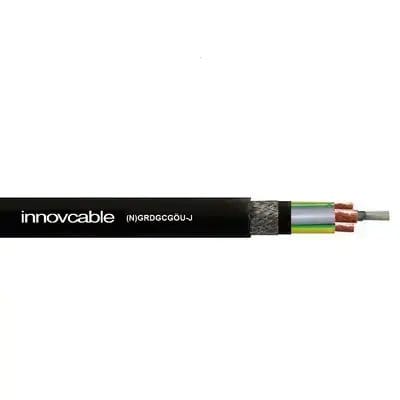

Cabo de Potência e Controle, Uso Móvel;  0,6/1 kV; 1 a 12 condutores; max. 70,0mm²,  Veias Numeradas; LSZH, CECO™ / CECO™ / CEAC™, Resistência a chama e Óleos; -50°C/+80°C

Cabo para Uso Móvel Controle / Comando / Potência Blindado Festoon Bobinadores Festooncable® (N) GRDGCGOU (C)-FC (EMV)

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo (N)GRDGCGÖU: Potência e Confiabilidade para Sistemas Festoon Projetado para as mais exigentes aplicações em sistemas festoon, este cabo de potência e controle garante operação contínua sob estresse mecânico e flexão constante. Sua construção superior oferece a máxima performance e segurança para pontes rolantes, guindastes e transportadores.
  • Blindagem Superior Contra Interferência: Malha de cobre estanhado assegura transmissão de dados limpa e sem ruídos eletromagnéticos.
  • Máxima Resistência em Ambientes Hostis: Revestimento resistente a óleo, umidade, raios UV e ozônio.
  • Flexibilidade e Robustez Excepcionais: Desenvolvido para suportar flexões frequentes e altas cargas mecânicas, garantindo uma longa vida útil.
  • Versatilidade para Uso Interno e Externo: Ideal para ambientes secos, úmidos, molhados e para uso totalmente ao ar livre.
  • Performance Inabalável em Temperaturas Extremas: Opera de -35°C a +80°C em movimento, garantindo produtividade contínua. Adquira a solução definitiva.
DESIGN DO PRODUTO
  • Condutor: Condutor de cobre eletrolítico nu, multifilar fino, classe 5.
  • Isolamento: CECO™, composto elastomérico especial de alta qualidade; características mecânicas e elétricas aprimoradas.
  • Identificação dos núcleos: Isolamento de cor preta com números impressos sequencialmente para cabos de força e controle, condutor de aterramento verde.
  • Disposição dos núcleos: Até 10mm²: design de 4 núcleos; a partir de 16mm²: três condutores principais, condutor de aterramento dividido em três partes e colocado nos interstícios.
  • Bainha interna: Composto elastomérico especial CECO™, cor: preta.
  • Blindagem sobre a bainha interna: Malha de blindagem de fios de cobre estanhado, cobertura da superfície: >80%, impedância de transferência <100mΩ/m a <=30MHz.
  • Bainha externa: Composto elastomérico especial CEAC™, cor: preta.
  • Marcação: FESTOONFLEX (C)-FC (N)GRDGCGOU-J (nº de núcleos)x(seção transversal) 0,6/1 kV VDE-Reg.-Nr. 7841.
DETALHES

Benefícios

    • Flexibilidade Superior: Projetado para suportar flexões contínuas e altas tensões mecânicas em sistemas de esteiras porta-cabos.
    • Proteção EMC Confiável: A blindagem com malha de cobre estanhado garante uma transmissão de dados segura e livre de interferências eletromagnéticas.
    • Resistência a Intempéries: Ideal para uso interno e externo, com proteção contra raios UV, ozônio e umidade.
    • Ampla Faixa de Temperatura: Operação confiável em aplicações móveis, com temperaturas que variam de -35°C a +80°C.
    • Resistência a Óleo: A cobertura externa em composto de borracha especial oferece excelente resistência contra óleos e graxas.
    • Alta Velocidade de Operação: Desenvolvido para aplicações dinâmicas com velocidades de deslocamento de até 240 m/min.
    • Segurança Aprimorada: Construção com materiais autoextinguíveis e retardantes à chama, conforme a norma IEC 60332-1-2.
    • Longa Vida Útil: Isolação em composto de EPR de alta qualidade para melhor desempenho elétrico e mecânico.
    • Construção Robusta: Suporta cargas de tração de até 15 N/mm², garantindo durabilidade em ambientes agressivos.
    • Uso Versátil: Também pode ser utilizado como um cabo flexível para alimentação de motores.

Aplicações

    • Sistemas de Esteiras (Festoon): Aplicação principal em sistemas de carros porta-cabos para equipamentos móveis.
    • Pontes Rolantes e Guindastes de Pórtico: Fornecimento de energia e controle para guindastes em portos, pátios e instalações industriais.
    • Equipamentos de Manuseio de Materiais: Ideal para uso em transelevadores, transportadores e sistemas de armazenamento automatizados.
    • Sistemas de Transporte: Conexão de energia e dados em transportadores, carros de transferência e outras linhas de montagem.
    • Máquinas-Ferramenta: Alimentação de partes móveis em centros de usinagem e outras máquinas de produção.
    • Equipamentos de Elevação: Utilizado em talhas e guinchos que exigem um cabo robusto para movimentos contínuos.
    • Alimentação de Motores: Conexão de motores elétricos onde a flexibilidade e a proteção contra interferências são necessárias.
    • Ambientes Industriais Agressivos: Perfeito para locais secos, úmidos ou molhados, tanto em áreas internas quanto externas.
    • Processos com Risco de Interferência: Garante a integridade de sinais em ambientes com alta emissão eletromagnética.
  • Indústria Pesada em Geral: Solução confiável para qualquer aplicação que envolva altas exigências mecânicas e movimentação constante.
DADOS TÉCNICOS
Informações Gerais
Marca FESTOONCABLE
Tipo de Produto Cabo redondo flexível e blindado para sistemas de carros porta-cabos (festoon), guindastes, transportadores e máquinas-ferramenta, com características EMC.
Designação do Tipo (N)GRDGCGÖU / (N)GRDGCGÖU-J
Parâmetros Elétricos
Voltagem Nominal Uo/U: 0,6/1 kV
Tensão Máxima de Operação (CA) 0,7/1,2 kV
Tensão Máxima de Operação (CC) 0,9/1,8 kV
Voltagem de Ensaio 2,5 kV / 3 kV / 3,5 kV / 5 kV (5 Min.)
Capacidade de Corrente De acordo com a DIN VDE 0298-4.
Design do Produto
Material do Condutor Cobre eletrolítico nú, multifilar fino
Classe do Condutor Classe 5/6, de acordo com DIN VDE 0295 / IEC 60228.
Material Base da Isolação da Veia Composto elastomérico especial CECO™
Identificação das Vias Até 5 vias coloridas conforme DIN VDE 0293; a partir de 6 vias, pretas numeradas. Inclui condutor de proteção (terra) verde.
Tipo de Torção Veias torcidas em camadas com passo curto.
Material Base da Capa Intermediária Composto elastomérico especial CECO™
Blindagem Malha de fios de cobre estanhado com cobertura óptica de aproximadamente 80%.
Material Base da Cobertura Externa Composto elastomérico especial CEAC™
Cor da Cobertura Preto.
Formato do Cabo Redondo
Características do Produto
Área de Aplicação Sistemas de carros porta-cabos (festoon), guindastes, pontes rolantes, equipamentos de transporte, máquinas-ferramenta. Adequado para ambientes secos, úmidos e molhados, e para uso externo.
Para flexão contínua Sim, projetado para flexão frequente.
Resistência à Torção Não permitido.
Raio Mín. de Curvatura 5 x diâmetro do cabo; ou de acordo com a DIN VDE 0298 parte 3.
Velocidade de Deslocamento Até 240 m/min.
Carga de Tração Estática: 15 N/mm²; Dinâmica: 30 N/mm².
Temperatura, instalação fixa -50 °C a +80 °C.
Temperatura, movimento constante -35 °C a +80 °C (alguns modelos até +60°C).
Temperatura máxima no condutor +90 °C.
Temperatura máx. em curto-circuito +250 °C.
Retardante de chama Sim, autoextinguível conforme IEC 60332-1-2 e IEC 60332-2-1.
Resistente a UV e Intempéries Sim, resistente a ozônio, UV, umidade e água.
Resistente a Óleo Sim, de acordo com DIN VDE 0473 parte 811-2-1 / EN 60811-2-1.
Livre de halogênio Sim
Livre de Silicone Sim (durante a produção).
Normas e Aprovações
Normas Aplicáveis DIN VDE 0250-809; DIN VDE 0250-814; DIN VDE 0295; IEC 60228; DIN VDE 0293; IEC 60332-1-2; IEC 60332-2-1; DIN VDE 0298.
Certificações e Conformidade RoHS, CE (Diretiva de Baixa Tensão), VDE Reg. Nr. 7841, GOST-R.
TABELA DE DIMENSIONAIS
N. de condutores x secção nominal Diâmetro do condutor (mm) Diam. Ext. do Cabo Min. Valor (mm) Diam. Ext. do Cabo Max. Valor (mm) Peso Neto Aprox. para 1000 m (kg/km) Força de tensão Max. Admissível (N)
1x16C 5.7 10.1 12.1 320 240
1x25C 7.1 12.8 14.8 450 375
1x35C 8.3 13.9 15.9 555 525
1x50C 9.8 15.7 17.7 745 750
1x70C 11.6 18.7 20.7 1090 1050
1x95C 13.8 20.8 22.8 1330 1425
1x120C 14.9 22.8 24.8 1580 1800
1x150C 17.2 25.6 28.6 2000 2250
1x185C 18.0 27.8 30.8 2330 2775
1x240C 22.5 31.9 34.9 3130 3600
4x2.5C 1.9 11.3 13.3 390 150
4x4C 2.9 15.7 17.7 505 240
4x6C 3.6 17.0 19.0 650 360
4x10C 4.6 19.7 21.7 930 600
3x16+3x2.5C 5.9 20.4 22.4 1070 720
3x25+3x4C 7.2 25.8 28.8 1810 1125
3x35+3x6C 8.1 28.6 31.6 2220 1575
3x50+3x10C 10.0 35.0 38.0 3090 2250
3x70+3x10C 11.8 39.7 42.8 4100 3150
5x16C 5.9 25.7 28.7 1610 1200
5x2.5C 1.9 12.7 14.7 435 188
12x1.5C 1.5 14.7 16.7 440 270
bus cable
1x(2x0.5)C 0.9 8.0 10.0 135 15
4x(2x0.5)C 0.9 19.0 21.0 625 60
(4x2x0.5)C 0.9 19.2 21.2 605 60
6x(2x0.5)C 0.9 20.2 22.2 730 90
6x(2x1)C 1.3 26.3 29.3 1120 180
PRODUTOS RELACIONADOS

FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
