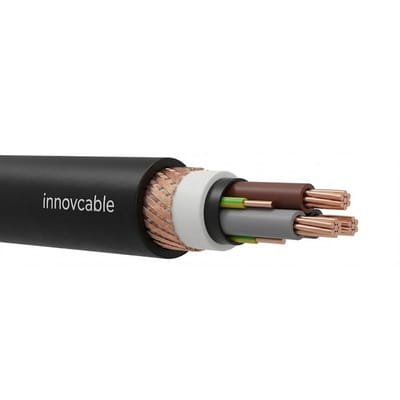

Cabo de Potência e Controle, Blindado, Uso Móvel; 0,6/1 kV; 1 a 12 condutores; max. 70,0mm², Veias Numeradas; LSZH, CECO™ / CECO™ / CEAC™, Resistência a chama e Óleos; -50°C/+90°C
Cabo para Uso Móvel Controle / Comando / Potência Blindado Festoon Bobinadores Festooncable® (N) GRDGCGOU
- Mobilidade de Alta Velocidade: Desempenho impecável em esteiras porta-cabos e sistemas festoon com velocidades de até 240 m/min.
- Resistência Ambiental Superior: Suporta cargas mecânicas pesadas em ambientes secos, úmidos ou condições industriais severas e molhadas.
- Blindagem contra Interferências: Trança de cobre estanhado (TCWB) assegura transmissão limpa e total proteção eletromagnética.
- Proteção Química e Física: Composto resistente a óleos, abrasão, raios UV, ozônio e retardante a chamas conforme normas IEC.
- Amplitude Térmica Estendida: Opera eficazmente de -40°C a +90°C, perfeito para instalações fixas ou móveis exigentes.
|
Benefícios
| Aplicações
|
| Informações Gerais | |
|---|---|
| Marca | INNOVCABLE |
| Tipo de Produto | (N)GRDGCGÖU - Cabo de Corrente de Alta Flexibilidade |
| Código do Grupo de Produto | FESTOONCABLE |
| Aplicação Principal | Cabo flexível blindado de potência e controle para sistemas de correntes (esteiras porta-cabos), sistemas festoon e dispositivos de elevação. |
| Parâmetros Elétricos | |
| Tensão Nominal (Uo/U) | 0,6/1 kV |
| Tensão Máxima de Operação (AC) | 0,7/1,2 kV |
| Tensão Máxima de Operação (DC) | 0,9/1,8 kV |
| Tensão de Ensaio AC | 3,5 kV |
| Design do Produto / Construção | |
| Material do Condutor | Cobre trançado nú flexível, pode ser fabricado em cobre estanhado mediante solicitação. |
| Classe do Condutor | Classe 5. |
| Isolação | Composto elastômero tipo 3G13. |
| Separador | Fita. |
| Capa Interna | Elastômero CECO. |
| Blindagem (Screen) | TCWB (Trança de fios de cobre estanhado) - Aprox. 80% de cobertura. |
| Material da Capa Externa | Elastômero CEAC. |
| Cor da Capa Externa | Preto. |
| Características Operacionais | |
| Área de Aplicação | Equipamentos de manuseio de materiais, plantas de içamento, máquinas de transporte com carga mecânica pesada. Adequado para ambientes secos, úmidos, molhados e condições industriais úmidas. |
| Esforço Mecânico | Adequado para aplicação sob altas tensões mecânicas e sujeito a flexão frequente durante a operação. |
| Velocidade de Deslocamento | Em sistemas festoon: até 240 m/min. |
| Carga de Tração Máxima | 15 N/mm² (referente à seção do cabo). |
| Temperatura (Instalação Fixa) | -40°C a +80°C. |
| Temperatura (Móvel/Operação) | -25°C a +80°C. |
| Resistência a Óleo | Sim, conforme IEC/EN 60811-2-1. |
| Retardante de Chama | Sim, conforme IEC/EN 60332-1-2. |
| Resistência UV/Ozônio | Sim. |
| Resistência à Abrasão | Sim. |
| Normas e Conformidade | |
| Normas DIN VDE | DIN VDE 0250-1/814, DIN VDE 0298-3, DIN VDE 0472-501/502/503/508, DIN VDE 0472-401/402, DIN VDE 0472-602/618, DIN VDE 0472-803/804. |
| Normas VDE Adicionais | VDE 0298-3 T3, VDE 0298-4, VDE 0298-308. |
| Regulamento de Produtos de Construção (CPR) | Conforme Norma Europeia EN 50575. |
| Diretivas da UE | Diretiva de Baixa Tensão 2014/35/EU, Diretiva RoHS 2015/65/EU, Diretiva Reach EC 1907/2006. |
| Testes de Laboratório | ISO/IEC 17025, IECEE CBTL. |
| Nº de Condutores | Área Nominal da Seção Transversal | Diâmetro Externo Mínimo (mm) | Diâmetro Externo Máximo (mm) | Peso Nominal do Cabo (kg/km) |
| 3 + 3 | 16+3×2.5 | 22.8 | 25.9 | 1200 |
| 3 + 3 | 16+3×16 | 27.8 | 30.8 | 1630 |
| 3 + 3 | 25+3×4 | 25.7 | 29.0 | 1610 |
| 3 + 3 | 25+3×16 | 30.9 | 33.9 | 2070 |
| 3 + 3 | 35+3×10 | 29.6 | 32.8 | 2300 |
| 3 + 3 | 35+3×16 | 33.1 | 36.1 | 2450 |
| 3 + 3 | 50+3×25 | 38.6 | 41.6 | 2740 |
| 3 + 3 | 70+3×10 | 41.4 | 44.6 | 4100 |
| 3 + 3 | 95+3×16 | 45.2 | 48.2 | 5040 |
| 4 | - | 15.0 | 18.0 | 495 |
| 4 | - | 17.2 | 20.2 | 700 |
| 4 | - | 19.9 | - | 940 |
