Cabo de Potência e Controle;  Blindado em Fita + Trança de Aço; Max. 10,00mm²; Até 1,0mm² 500V; De 1,50mm² a 10,00mm² 1000V;  2 a 56 condutores; Veias Numeradas; PVC / PVC / PVC;  Antichama; +70°C

Cabo de Controle/Comando Blindado em Fita (BF) / Trança de Aço (TA) NBR 7289

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo de Controle com Dupla Blindagem para Automação IndustrialProjetado para as mais exigentes aplicações em controle e automação industrial. Este cabo oferece a máxima confiabilidade para circuitos de comando e sinalização, garantindo que seus equipamentos operem com precisão e sem interrupções.
  • Blindagem Dupla Superior: Proteção eletromagnética somada à robusta trança de aço galvanizado.
  • Sinalização Pura e Confiável: Blindagem coletiva que anula interferências, garantindo a integridade dos dados.
  • Flexível e de Fácil Instalação: Condutores classe 5 para manuseio simplificado em eletrodutos e painéis.
  • Resistência em Ambientes Hostis: Resistente a umidade, intempéries, raios UV e agentes químicos.
  • Versatilidade de Aplicação: Ideal para automação industrial, máquinas, subestações e sistemas microprocessados.

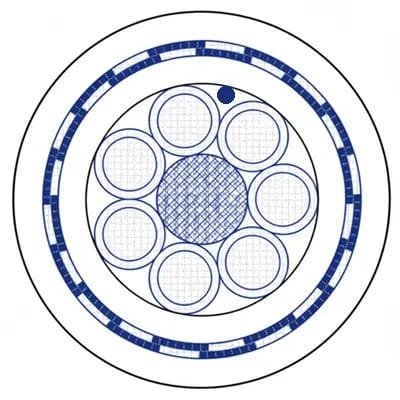

DESIGN DO PRODUTO
  • Condutor encordoado formado por fios de cobre eletrolítico nu, têmpera mole, encordoamento classe 5 NBR NM 280.
  • Isolação em composto termoplástico à base de cloreto de polivinila (PVC/A).
  • Separador em fita de poliéster e blindagem coletiva em fita de poliéster aluminizada com fio dreno de cobre estanhado.
  • Capa intermediaria em composto termoplástico à base de cloreto de polivinila (PVC/ST1).
  • Aplicação de trança de aço galvanizado.
  • Fita não-higroscópica.
  • Cobertura em composto termoplástico à base de cloreto de polivinila (PVC/ ST1).
DETALHES

Benefícios

  • Proteção superior: Blindagem com trança de aço galvanizado que oferece robusta proteção mecânica.
  • Sinal sem interferência: Blindagem coletiva com fita de poliéster aluminizada para proteção contra interferências eletromagnéticas.
  • Alta flexibilidade: Condutores classe 5 que proporcionam excelente maleabilidade para a instalação.
  • Resistência a intempéries: Boa resistência a raios UV, umidade e variações climáticas.
  • Segurança antichama: Atende aos requisitos da norma NBR NM IEC 60332-3-23, não propagando chamas.
  • Durabilidade garantida: Composto de PVC resistente a determinados produtos químicos, aumentando a vida útil.
  • Identificação clara: Veias numeradas sequencialmente que facilitam a instalação e a manutenção.
  • Versatilidade na construção: Pode ser fabricado com diferentes materiais de isolação e cobertura sob consulta.
  • Isolamento confiável: Tensão de isolamento de até 1000V para garantir a segurança da operação.
  • Qualidade certificada: Fabricado seguindo as normas ABNT, com sistema de qualidade ISO 9001:2008.

Aplicações

  • Circuitos de controle: Ideal para comando e sinalização de equipamentos elétricos diversos.
  • Automação industrial: Utilizado em sistemas com microprocessadores e em automação de subestações.
  • Usinas geradoras: Aplicação em instalações fixas para controle de processos em geração de energia.
  • Áreas industriais: Perfeito para indústrias químicas e outros ambientes agressivos.
  • Cabeamento estruturado: Empregado em ligações de máquinas e sistemas que exigem organização e proteção.
  • Painéis elétricos: Conexão de botoeiras e alimentação de componentes em painéis e quadros de comando.
  • Instalações fixas: Versatilidade para aplicação em eletrodutos, canaletas, eletrocalhas e leitos.
  • Sistemas de sinalização: Transmissão de sinais de forma segura e confiável em diversos equipamentos.
  • Ligações de máquinas: Garante a alimentação e o controle seguro para maquinário industrial em geral.
  • Projetos customizados: Pode ser adaptado para diferentes seções e materiais conforme a necessidade do projeto.
DADOS TÉCNICOS



Informações Gerais
MarcaINNOVCABLE
Tipo de ProdutoCabo de controle blindado com fita aluminizada e trança de aço (BF TA), para instalações fixas.
Parâmetros Elétricos
Tensão de Isolamento500V (para seções até 1,0 mm²)
Tensão de Isolamento1000V (para seções de 1,50 mm² a 10,00 mm²)
Design do Produto
Material do CondutorFios de cobre eletrolítico nu, têmpera mole.
Design do CondutorEncordoamento classe 5, conforme NBR NM 280.
Material da Isolação da VeiaComposto termoplástico à base de cloreto de polivinila (PVC/A).
Identificação das ViasVeias brancas numeradas sequencialmente.
Condutor de Proteção (Terra)Opcional, com uma via verde.
Código de Cores das ViasPode ser construído com veias coloridas sob consulta.
Separador InternoFita de poliéster.
Blindagem ColetivaFita de poliéster aluminizada com fio dreno de cobre estanhado para proteção contra interferências eletromagnéticas.
Material da Capa IntermediáriaComposto termoplástico à base de cloreto de polivinila (PVC/ST1).
Proteção MecânicaTrança de aço galvanizado.
Separador ExternoFita não-higroscópica.
Material da Cobertura ExternaComposto termoplástico à base de cloreto de polivinila (PVC/ST1).
Cor da CoberturaNão especificado (geralmente preto).
Características do Produto
Área de AplicaçãoInstalações fixas em circuitos de controle, comando e sinalização de equipamentos elétricos, automação de subestações, usinas, áreas industriais, químicas, entre outros.
InstalaçãoPode ser aplicado em eletrodutos, canaletas, banco de dutos, eletrocalhas, leitos e painéis elétricos.
Para Flexão ContínuaNão, projetado para instalações fixas.
Temperatura Máxima no Condutor70 °C em regime permanente.
Retardante de ChamaSim, antichama e auto-extinguível conforme NBR NM IEC 60332-3-23 (Categoria B).
Resistente a UVSim.
Resistência AdicionalResistente a intempéries, umidade e determinados produtos químicos.
Livre de Halogênio (LSZH)Não (padrão em PVC). Fabricação em LSZH disponível sob consulta.
Resistente a ÓleoDisponível com composto de PVC especial resistente a óleos sob consulta.
Opções de Construção (Sob Consulta)
CondutorCobre estanhado ou encordoamento classe 2.
IsolaçãoPVC/E (105°C), XLPE (125°C), HEPR (90°C), PE (80°C).
CoberturaPE, PVC/E, PVC/ST2, PVC especial (resistente a óleo), LSZH.
Normas Aplicáveis
ABNT NBR NM 280Condutores de cabos isolados.
ABNT NBR NM IEC 60332-3-23Ensaio de queima vertical da fogueira (Categoria B).
ABNT NBR 7289Construção de cabos de controle com isolação/capa em PVC/PVC.
ABNT NBR 6251Cabos de potência com isolação extrudada.
ABNT NBR 7290Construção opcional com isolação em XLPE ou HEPR.
ABNT NBR 13248Construção opcional com isolação em HEPR e capa LSZH.



TABELA DE DIMENSIONAIS
Seção Nominal (mm²)Número de CondutoresDiâmetro Externo (mm)
Peso Nominal (kg/km)
0,528,6117,32
0,538,95132,85
0,549,77169,84
0,559,92185,84
0,5610,44200,98
0,5710,44210,11
0,5810,99227,48
0,5912,49268,11
0,51012,89280,7
0,51112,89296,47
0,51213,1312,31
0,51313,56332,76
0,51413,56340,19
0,51514,07365,21
0,51614,07372,36
0,51714,6392,96
0,51814,6399,65
0,51914,6406,48
0,52015,36436,53
0,52115,88453,53
0,52215,88463,41
0,52315,88476,69
0,52415,88485,02
0,52515,88500,14
0,7529,1129,77
0,7539,41149,09
0,75410,31192,44
0,75510,48211,75
0,75611,07230,61
0,75711,07243,29
0,75811,69264,66
0,75913,31310,85
0,751013,76335,3
0,751113,76346,44
0,751213,97366,27
0,751314,49390,55
0,751414,49401,32
0,751515,06430,19
0,751615,06440,64
0,751715,65465,1
0,751815,65475,04
0,751915,65485,12
0,752016,47519,78
0,752117,06539,61
0,752217,06553,71
0,752317,06572,21
0,752417,06581,74
0,752517,06600,06
129,46141,1
139,79164
1410,78213,14
1510,96235,63
1611,61258,03
1711,61274,09
1812,28299,23
1914,01350,53
11014,5378,82
11114,5393,01
11214,71416,6
11315,27444,51
11415,27458,49
11515,89491,02
11615,89504,64
11716,54532,76
11816,54545,82
11916,54559,05
12017,42598,01
12118,06621,46
12218,06638,68
12318,06660,29
12418,06672,91
12518,06694,33
1,5210,02160,3
1,5310,39189,54
1,5411,51248,48
1,5511,72276,67
1,5612,45305,34
1,5712,45327,42
1,5813,2359,19
1,5915,1419,21
1,51015,66453,74
1,51115,66472,93
1,51215,87504,13
1,51316,51538,46
1,51416,51558,18
1,51517,21597,15
1,51617,21616,46
1,51717,94651,03
1,51817,94669,72
1,51917,94688,6
1,52018,9735
1,52119,63764,86
1,52219,63787,67
1,52319,63814,87
1,52419,63833,06
1,52519,63860,05
2,5211,81216,84
2,5312,33263,95
2,5413,86351,7
2,5514,14395,75
2,5615,14442,1
2,5715,14481,06
2,5816,17531,65
2,5918,62617,14
2,51019,39669,89
2,51119,39706,25
2,51219,6756,19
2,51320,46807,64
2,51420,46843,3
2,51521,43900,57
2,51621,43935,74
2,51722,43988,52
2,51822,431022,83
2,51922,431057,41
2,52023,671125,22
2,52124,671173,2
2,52224,671211,52
2,52324,671254,24
2,52424,671287,95
2,52524,671330,28
4213,04268,31
4313,62330,09
4415,34440,6
4515,66497,83
4616,78558,67
4716,78611,55
4817,94677,48
4920,64782,4
41021,5849,98
41121,5899,89
41221,71963,41
41322,691030,59
41422,691079,55
41523,771151,52
41623,771199,81
41724,891267,37
41824,891314,63
41924,891362,21
42026,261446,48
42127,391509,13
42227,391560,31
42327,391615,88
42427,391662,3
42527,391717,52
