Maritimus® Cabo Naval Multipolar de Potência e Controle; Armado; Max. 95,00mm²; 0,6/1 kV;  2 a 24 condutores; HEPR / SHF1;  Flame Retardant; +90°C; IEC 60092

MariTimus® Cabo Naval Multipolar de Potência e Controle 0,6/1 kV HEPR/SHF1 (LSOH) Armado e Flame Retardant

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo Naval MariTimus®: Segurança e Performance para Ambientes OffshoreProjetado para as condições mais severas em navios e unidades offshore. Este cabo garante instalações de energia e controle com máxima confiabilidade e desempenho superior. Uma solução definitiva que protege seus equipamentos e sistemas críticos, assegurando a continuidade e a segurança de suas operações marítimas.
  • Segurança Contra Incêndio: Tecnologia LSOH, com baixa fumaça e zero halogênio.
  • Sinal Livre de Interferência: Blindagem de cobre que protege seus equipamentos eletrônicos sensíveis.
  • Construção Robusta e Confiável: Isolação em HEPR para máxima durabilidade em ambientes marítimos severos.
  • Aplicação Ampla e Segura: Perfeito para instalações fixas em navios e plataformas.
  • Performance Superior Certificada: Condutores de cobre de alta eficiência, seguindo as rigorosas normas internacionais IEC.

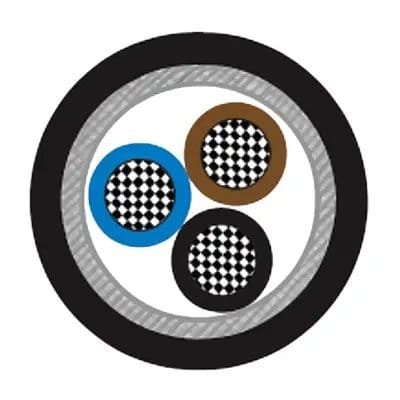

DESIGN DO PRODUTO
  • Condutores: Condutor de cobre estanhado trançado classe 5. Condutor de cobre nú ou classe 2 pode ser fornecido mediante solicitação..
  • Isolamento: HEPR.
  • Cobertura Interna: Enchimento sobreposto ou extrudado.
  • Armadura: Malha de fios de cobre estanhado. Condutor de cobre nú pode ser fornecido mediante solicitação.
  • Capa Externa: LSOH (SHF1). SHF2 pode ser oferecido mediante solicitação.
DETALHES

Benefícios

  • Segurança Contra Incêndio: Propriedades retardantes de chamas, garantindo maior segurança em caso de fogo.
  • Baixa Emissão de Fumaça: Revestimento LSOH que gera pouca fumaça e é livre de halogênios, ideal para ambientes fechados.
  • Proteção Eletromagnética: Blindagem com trança de cobre estanhada que reduz eficazmente interferências de rádio e ruídos elétricos.
  • Condutores Confiáveis: Condutor de cobre trançado classe 5 para ótima flexibilidade e condução de energia.
  • Isolamento Superior: Isolamento em HEPR que assegura excelente desempenho elétrico e térmico.
  • Ampla Faixa de Temperatura: Operação segura e confiável em temperaturas que variam de -20°C a +90°C.
  • Instalação Otimizada: Projetado especificamente para instalações fixas, facilitando a montagem a bordo.
  • Resistência em Ambientes Externos: Adequado para todas as áreas da embarcação, incluindo conveses abertos.
  • Segurança para Eletrônicos: Protege equipamentos eletrônicos sensíveis de influências elétricas externas.
  • Conformidade com Normas: Fabricado segundo as rigorosas normas internacionais IEC 60092-353 e DIN 89160.

Aplicações

  • Sistemas Navais: Utilizado em instalações fixas de energia e controle em todos os tipos de navios.
  • Plataformas Offshore: Alimentação e controle de equipamentos em unidades marítimas de petróleo e gás.
  • Instalações em Convés: Aplicação em áreas externas de embarcações, expostas a condições climáticas adversas.
  • Circuitos de Controle: Ideal para sistemas de controle que exigem alta proteção contra interferência eletromagnética.
  • Distribuição de Energia: Empregado como cabo de força para a distribuição de eletricidade a bordo.
  • Áreas com Eletrônicos: Locais com equipamentos de navegação e comunicação sensíveis que necessitam de blindagem.
  • Construção Naval: Essencial para o cabeamento estrutural durante a construção de novas embarcações.
  • Manutenção de Frotas: Perfeito para a substituição e modernização de cabos em navios e unidades offshore.
  • Energia Renovável Marítima: Aplicações em plataformas de energia eólica e outras estruturas offshore.
  • Projetos Especiais: Solução robusta para qualquer aplicação marítima que demande cabos fixos de alta performance.
DADOS TÉCNICOS
Informações Gerais
MarcaInnovcable - Linha MariTimus®
Tipo de ProdutoCabos de Potência e Controle, Marítimos, Retardantes de Chama, de baixa emissão de fumaça e livres de halogênio (LSOH).
Parâmetros Elétricos
Voltagem NominalUo/U: 0,6/1 kV
Design do Produto
Material do CondutorFios de cobre estanhado trançado. Cobre nú disponível sob solicitação.
Design do CondutorClasse 5, de acordo com as normas aplicáveis. Classe 2 disponível sob solicitação.
Material Base da Isolação da VeiaHEPR (Borracha de etileno propileno de alto módulo).
Cobertura InternaEnfaixamento ou enchimento extrudado.
BlindagemMalha de fios de cobre estanhado. Disponível sob solicitação em cobre nú.
Material Base da Cobertura ExternaLSOH (SHF1).
Cor da CoberturaPreto (conforme imagem). Outras cores disponíveis sob solicitação.
Identificação das ViasPor cores ou números impressos.
Código de cores das vias2 vias: Preto, Azul.
3 vias: Preto, Azul, Marrom.
4 vias: Preto, Azul, Marrom, Preto.
5 vias: Preto, Azul, Marrom, Preto, Preto.
Multivias: Cor preta com números impressos sequencialmente.
Características do Produto
Área de AplicaçãoInstalações fixas em navios e unidades offshore, em todos os locais, incluindo convés aberto. A blindagem reduz a interferência de rádio.
Raio Mín. de CurvaturaPara instalação fixa: 6 x diâmetro externo.
Temperatura, instalação fixa-20 °C a +90 °C.
Retardante de chamaSim, de acordo com IEC 60332-1 e IEC 60332-3-22.
Livre de halogênioSim, de acordo com IEC 60754-1/2.
Baixa emissão de fumaçaSim, de acordo com IEC 61034.
Normas Aplicáveis
DIN 89160/98IEC 60332-3-22
IEC 60092-353IEC 60754-1/2
IEC 60332-1IEC 61034
TABELA DE DIMENSIONAIS
Construção (Nº de condutores x Seção transversal mm²)Espessura Nominal da Isolação (mm)Espessura Nominal da Bainha (mm)Diâmetro Externo Nominal (mm)Peso Nominal (kg/km)
2×1.50.71.211.3180
2×2.50.71.212.3220
2×40.71.313.3280
2×60.71.315.3380
2×100.71.417.0500
2×160.71.519.5710
2×250.91.622.01020
3×1.50.71.211.8210
3×2.50.71.212.8260
3×40.71.313.8330
3×60.71.315.8450
3×100.71.418.0620
3×160.71.520.5870
3×250.91.723.81280
3×350.91.826.51680
3×501.02.129.82180
3×701.12.034.83020
3×951.12.339.34050
4×1.50.71.212.3240
4×2.50.71.314.3300
4×40.71.315.3430
4×60.71.417.0540
4×100.71.519.5780
4×160.71.622.31090
4×250.91.826.31630
4×350.91.929.02120
4×501.02.033.02750
4×701.12.338.83900
4×951.12.543.85160
5×1.50.71.313.3290
5×2.50.71.315.3400
7×1.50.71.314.3380
10×1.50.71.317.0450
12×1.50.71.418.0500
14×1.50.71.418.5560
16×1.50.71.419.8630
19×1.50.71.520.5710
24×1.50.71.624.0880
PRODUTOS RELACIONADOS

FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
