Maritimus® Cabo Naval Instrumentação e Controle; Multipares / Multiternas; PiMF / TiMF; Blindagem Individual; Armado; Max. 1,50mm²; 150/250V; 1 a 37 pares / ternas; XLPE / SHF1; Flame Retardant; +90°C; IEC 60092

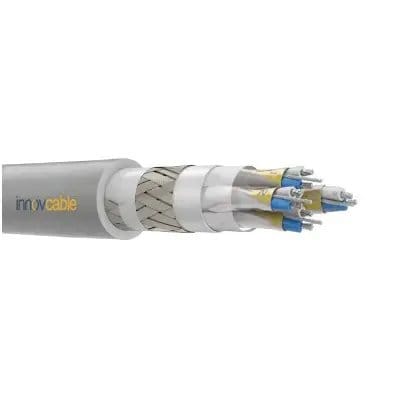

MariTimus® Cabo Naval de Instrumentação e Controle Multipares / Multiternos (PiMF / TiMF) 150/250V XLPE / SHF1 (LSOH) Blindagem Individual e Armado, Flame Retardant
- Segurança Superior a Bordo: Construção LSOH (zero halogênio, baixa fumaça), vital para a proteção da vida em áreas confinadas.
- Sinais Livres de Ruídos: Blindagem individual por par (PIMF) protege contra interferências, garantindo a precisão dos dados transmitidos.
- Durabilidade Excepcional: Armadura de cobre estanhado trançado para proteção mecânica e isolação XLPE para performance em temperaturas extremas.
- Aplicação Crítica: Ideal para sistemas de instrumentação, controle e alarme em embarcações comerciais, de passageiros e unidades offshore.
- Conformidade Internacional: Fabricado segundo as rigorosas normas IEC 60092, garantindo a mais alta qualidade para uso naval.
|
Benefícios
| Aplicações
|
| Informações Gerais | |
|---|---|
| Marca | Innovcable |
| Tipo de Produto | Cabos de instrumentação e controle para uso naval/offshore, retardantes à chama, com blindagem individual, armados e isolação em XLPE (Multipares/Multiternos). |
| Modelo | MariTimus® PIMF/TIMF |
| Aplicação | Para instalações fixas a bordo de todos os tipos de navios, incluindo navios de passageiros e outras embarcações comerciais. |
| Parâmetros Elétricos | |
| Voltagem Nominal | 150/250V |

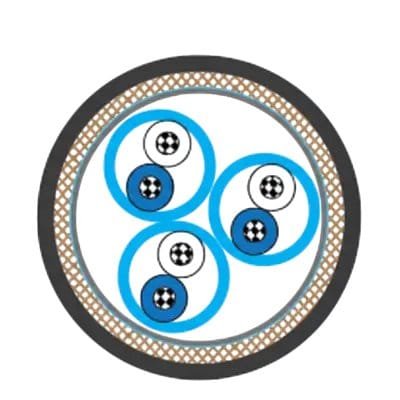

| Design do Produto | |
| Material do Condutor | Condutor de cobre estanhado trançado. Disponível cobre nú mediante solicitação. |
| Classe do Condutor | Classe 5. Disponível Classe 2 mediante solicitação. |
| Isolação da Veia | XLPE (Polietileno Reticulado). |
| Elemento de Torção | Par (PIMF) ou Terno (TIMF). |
| Identificação das Vias | Par: Branco/azul numerados sequencialmente. Terno: Branco/azul/vermelho numerados sequencialmente. |
| Blindagem Individual | Fita de Alumínio/Poliéster com fio dreno de cobre estanhado. |
| Cobertura Interna | Fita de poliéster sobreposta. |
| Armadura | Trança de fios de cobre estanhado. Disponível cobre nú mediante solicitação. |
| Cobertura Externa | LSOH (SHF1) - Baixa emissão de fumaça e livre de halogênios. |
| Formato do Cabo | Redondo. |
| Características Mecânicas e Térmicas | |
| Raio Mínimo de Curvatura | 6 x Diâmetro Externo (para instalações fixas). |
| Faixa de Temperatura | -30°C a +90°C (para instalações fixas). |
| Retardante de chama | Sim, em conformidade com IEC 60332-1 e IEC 60332-3-22. |
| Emissão de Fumaça | Baixa emissão de fumaça, em conformidade com IEC 61034. |
| Livre de Halogênio | Sim, em conformidade com IEC 60754-1/2. |
| Normas Aplicáveis | |
| Construção e Design | IEC 60092-350, IEC 60092-351, IEC 60092-376, IEC 60092-359 |
| Teste de Chama | IEC 60332-1, IEC 60332-3-22 |
| Gases Corrosivos | IEC 60754-1/2 |
| Emissão de Fumaça | IEC 61034 |
| Construção (Nº de elementos x Nº de vias no elemento x Seção transversal (mm²)) | Espessura Nominal da Isolação (mm) | Espessura Nominal da Bainha (mm) | Diâmetro Externo Nominal (mm) | Peso Nominal (kg/km) |
| 1×2×0.75 | 0.5 | 1.2 | 8.3 | 110 |
| 2×2×0.75 | 0.5 | 1.4 | 12.2 | 200 |
| 3×2×0.75 | 0.5 | 1.4 | 13.0 | 240 |
| 4×2×0.75 | 0.5 | 1.7 | 14.4 | 310 |
| 5×2×0.75 | 0.5 | 1.7 | 15.9 | 370 |
| 6×2×0.75 | 0.5 | 1.9 | 17.1 | 430 |
| 7×2×0.75 | 0.5 | 1.9 | 17.1 | 450 |
| 8×2×0.75 | 0.5 | 1.9 | 18.0 | 500 |
| 10×2×0.75 | 0.5 | 2.0 | 20.2 | 610 |
| 12×2×0.75 | 0.5 | 2.0 | 20.9 | 680 |
| 14×2×0.75 | 0.5 | 2.0 | 21.7 | 750 |
| 16×2×0.75 | 0.5 | 2.1 | 23.3 | 850 |
| 19×2×0.75 | 0.5 | 2.2 | 25.0 | 980 |
| 20×2×0.75 | 0.5 | 2.2 | 25.0 | 1010 |
| 24×2×0.75 | 0.5 | 2.3 | 28.4 | 1220 |
| 30×2×0.75 | 0.5 | 2.4 | 30.8 | 1460 |
| 37×2×0.75 | 0.5 | 2.5 | 33.0 | 1720 |
| 1×2×1.0 | 0.5 | 1.3 | 8.9 | 120 |
| 2×2×1.0 | 0.5 | 1.4 | 12.9 | 230 |
| 3×2×1.0 | 0.5 | 1.8 | 14.4 | 310 |
| 4×2×1.0 | 0.5 | 1.8 | 15.2 | 360 |
| 5×2×1.0 | 0.5 | 1.8 | 17.0 | 440 |
| 6×2×1.0 | 0.5 | 1.8 | 18.1 | 500 |
| 7×2×1.0 | 0.5 | 1.8 | 18.1 | 530 |
| 8×2×1.0 | 0.5 | 1.8 | 19.1 | 590 |
| 10×2×1.0 | 0.5 | 2.0 | 21.4 | 720 |
| 12×2×1.0 | 0.5 | 2.1 | 22.4 | 820 |
| 14×2×1.0 | 0.5 | 2.1 | 23.2 | 900 |
| 16×2×1.0 | 0.5 | 2.2 | 25.0 | 1030 |
| 19×2×1.0 | 0.5 | 2.2 | 26.6 | 1180 |
| 20×2×1.0 | 0.5 | 2.2 | 26.6 | 1210 |
| 24×2×1.0 | 0.5 | 2.4 | 30.4 | 1480 |
| 30×2×1.0 | 0.5 | 2.5 | 33.0 | 1780 |
| 37×2×1.0 | 0.5 | 2.5 | 35.2 | 2090 |
| 1×2×1.5 | 0.6 | 1.3 | 9.9 | 150 |
| 2×2×1.5 | 0.6 | 1.8 | 15.3 | 320 |
| 3×2×1.5 | 0.6 | 1.8 | 16.3 | 390 |
| 4×2×1.5 | 0.6 | 1.8 | 17.4 | 460 |
| 5×2×1.5 | 0.6 | 1.8 | 19.5 | 560 |
| 6×2×1.5 | 0.6 | 2.0 | 20.8 | 640 |
| 7×2×1.5 | 0.6 | 2.0 | 20.8 | 690 |
| 8×2×1.5 | 0.6 | 2.1 | 22.2 | 770 |
| 10×2×1.5 | 0.6 | 2.2 | 24.9 | 950 |
| 12×2×1.5 | 0.6 | 2.2 | 25.9 | 1070 |
| 14×2×1.5 | 0.6 | 2.2 | 26.8 | 1180 |
| 16×2×1.5 | 0.6 | 2.3 | 28.9 | 1350 |
| 19×2×1.5 | 0.6 | 2.4 | 31.0 | 1560 |
| 20×2×1.5 | 0.6 | 2.4 | 31.0 | 1600 |
| 24×2×1.5 | 0.6 | 2.5 | 35.3 | 1950 |
| 30×2×1.5 | 0.6 | 2.9 | 39.0 | 2450 |
| 37×2×1.5 | 0.6 | 3.0 | 41.8 | 2900 |
| 1×3×0.75 | 0.5 | 1.3 | 8.9 | 120 |
| 2×3×0.75 | 0.5 | 1.4 | 13.2 | 230 |
| 3×3×0.75 | 0.5 | 1.8 | 14.6 | 320 |
| 4×3×0.75 | 0.5 | 1.8 | 15.8 | 380 |
| 5×3×0.75 | 0.5 | 1.8 | 17.5 | 460 |
| 6×3×0.75 | 0.5 | 2.0 | 19.6 | 550 |
| 7×3×0.75 | 0.5 | 2.0 | 19.6 | 580 |
| 8×3×0.75 | 0.5 | 2.0 | 20.9 | 650 |
| 10×3×0.75 | 0.5 | 2.1 | 23.5 | 800 |
| 12×3×0.75 | 0.5 | 2.2 | 24.9 | 910 |
| 14×3×0.75 | 0.5 | 2.2 | 25.9 | 1010 |
| 16×3×0.75 | 0.5 | 2.3 | 27.6 | 1140 |
| 19×3×0.75 | 0.5 | 2.3 | 29.5 | 1300 |
| 20×3×0.75 | 0.5 | 2.3 | 30.0 | 1350 |
| 24×3×0.75 | 0.5 | 2.4 | 32.6 | 1590 |
| 30×3×0.75 | 0.5 | 2.8 | 36.7 | 2030 |
| 32×3×0.75 | 0.5 | 2.8 | 37.9 | 2150 |
| 1×3×1.0 | 0.5 | 1.3 | 9.3 | 140 |
| 2×3×1.0 | 0.5 | 1.8 | 14.6 | 310 |
| 3×3×1.0 | 0.5 | 1.8 | 15.4 | 370 |
| 4×3×1.0 | 0.5 | 1.8 | 16.9 | 450 |
| 5×3×1.0 | 0.5 | 1.8 | 18.5 | 530 |
| 6×3×1.0 | 0.5 | 2.0 | 20.8 | 640 |
| 7×3×1.0 | 0.5 | 2.0 | 20.8 | 680 |
| 8×3×1.0 | 0.5 | 2.1 | 22.4 | 780 |
| 10×3×1.0 | 0.5 | 2.2 | 25.2 | 960 |
| 12×3×1.0 | 0.5 | 2.2 | 26.5 | 1080 |
| 14×3×1.0 | 0.5 | 2.3 | 27.8 | 1220 |
| 16×3×1.0 | 0.5 | 2.3 | 29.4 | 1360 |
| 19×3×1.0 | 0.5 | 2.4 | 31.7 | 1580 |
| 20×3×1.0 | 0.5 | 2.4 | 32.2 | 1640 |
| 24×3×1.0 | 0.5 | 2.5 | 35.0 | 1930 |
| 30×3×1.0 | 0.5 | 2.9 | 39.4 | 2470 |
| 32×3×1.0 | 0.5 | 2.9 | 40.7 | 2620 |
| 1×3×1.5 | 0.6 | 1.3 | 10.4 | 170 |
| 2×3×1.5 | 0.6 | 1.8 | 16.5 | 380 |
| 3×3×1.5 | 0.6 | 1.9 | 17.7 | 480 |
| 4×3×1.5 | 0.6 | 1.9 | 19.2 | 570 |
| 5×3×1.5 | 0.6 | 1.9 | 21.3 | 690 |
| 6×3×1.5 | 0.6 | 2.1 | 24.0 | 840 |
| 7×3×1.5 | 0.6 | 2.1 | 24.0 | 900 |
| 8×3×1.5 | 0.6 | 2.2 | 25.8 | 1020 |
| 10×3×1.5 | 0.6 | 2.3 | 29.1 | 1260 |
| 12×3×1.5 | 0.6 | 2.4 | 30.9 | 1450 |
| 14×3×1.5 | 0.6 | 2.4 | 32.2 | 1620 |
| 16×3×1.5 | 0.6 | 2.5 | 34.3 | 1830 |
| 19×3×1.5 | 0.6 | 2.8 | 37.5 | 2210 |
| 20×3×1.5 | 0.6 | 2.8 | 38.1 | 2300 |
| 24×3×1.5 | 0.6 | 3.0 | 41.6 | 2720 |
| 30×3×1.5 | 0.6 | 3.1 | 45.9 | 3310 |
| 32×3×1.5 | 0.6 | 3.2 | 47.7 | 3530 |
