Maritimus® Cabo Naval Instrumentação e Controle; Multipares / Multiternas (PiMF/TiMF) ; Blindagem individual; Max. 1,00mm²; 150/250V;  1 a 37 pares / ternas; MICA / XLPE / SHF1;  Fire Resistant; +90°C; IEC 60092, 60331

MariTimus® Cabo Naval de Instrumentação e Controle Multipares / Multiternos (PiMF/TiMF) 150/250V MICA / XLPE / SHF1 (LSOH) Blindagem Individual e Fire Resistant

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo Naval MariTimus®: Segurança e Performance para Instrumentação Crítica  Projetado para as mais exigentes condições navais, este cabo é a solução para circuitos de segurança. Sua construção robusta assegura a integridade de sistemas de instrumentação e controle durante um incêndio, protegendo vidas e garantindo a continuidade operacional.
  • Proteção Certificada Contra Fogo: Isolação em fita de Mica e XLPE mantém os circuitos de segurança operantes durante um incêndio.
  • Sinal de Alta Integridade: Blindagem individual de Aluminío/poliéster em cada elemento anula interferências e garante dados precisos.
  • Segurança para a Tripulação: Revestimento LSZH com baixa emissão de fumaça e zero halogênio, que não propaga chamas.
  • Durabilidade em Ambiente Marítimo: Operação confiável em temperaturas de -30°C até +90°C, ideal para condições severas.
  • Aplicação Naval Específica: Perfeito para navios de passageiros e embarcações comerciais, conforme as normas IEC 60092 e IEC 60331.

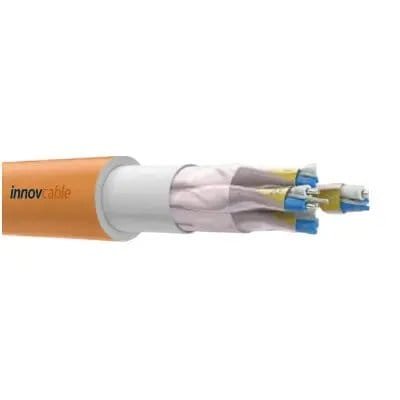

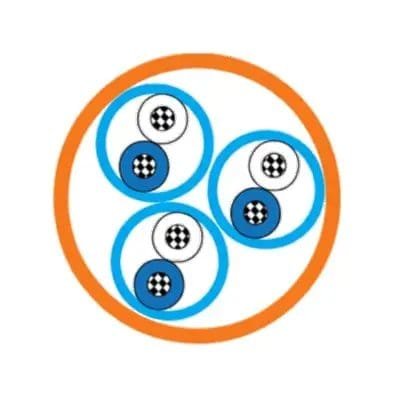

DESIGN DO PRODUTO
  • Condutores: Condutor de cobre estanhado trançado Classe 5. Condutor de cobre nú ou classe 2 pode ser fornecido mediante solicitação.
  • Isolamento: Fita de mica + XLPE.
  • Blindagem Individual: Fita de Aluminío/poliéster.
  • Fio de Dreno: Fio de cobre estanhado.
  • Capa Externa: LSOH (SHF1). SHF2 mediante solicitação.
  • Identificação do Núcleo (Par): Branco/azul numerado sequencialmente.
  • Identificação do Núcleo (Terno): Branco/azul/vermelho numerado sequencialmente.
  • Cor da Capa Externa: Laranja.
DETALHES

Benefícios

  • Segurança Máxima em Incêndios: Projetado com fita de mica para resistir ao fogo, mantendo a integridade dos circuitos.
  • Baixa Emissão de Fumaça: O revestimento LSOH (SHF1) garante baixa emissão de fumaça e é livre de halogênios, protegendo vidas.
  • Transmissão de Sinal Confiável: A blindagem individual com fita de Aluminío/poliéster protege contra interferências eletromagnéticas.
  • Isolamento Superior: A isolação em XLPE oferece excelente resistência elétrica e térmica para maior durabilidade.
  • Operação em Temperaturas Variadas: Desempenho confiável em uma faixa de temperatura operacional de -30°C a +90°C.
  • Conformidade com Normas: Atende a rigorosos padrões IEC, como IEC 60092 e IEC 60331, assegurando qualidade internacional.
  • Não Propagação de Chamas: Material retardante à chama, que evita a propagação do fogo em caso de incêndio.
  • Condutores de Alta Performance: Cobre estanhado trançado classe 5 que garante ótima condutividade e facilita a instalação.
  • Revestimento Robusto: A cobertura externa (SHF1) oferece boa proteção mecânica em instalações fixas.
  • Segurança para Pessoas: Por ser livre de halogênios, não emite gases tóxicos, sendo ideal para áreas com passageiros.

Aplicações

  • Instalações Navais e Offshore: Desenvolvido para uso a bordo de navios, plataformas e embarcações marítimas.
  • Circuitos de Segurança Críticos: Essencial para sistemas de alarme, detecção de incêndio e controle de emergência.
  • Sistemas de Instrumentação e Controle: Conexão de sensores, medidores e dispositivos de controle em ambientes marítimos.
  • Navios de Passageiros: Garante a segurança em cruzeiros, balsas e outras embarcações com alta circulação de pessoas.
  • Embarcações Comerciais: Aplicação em navios de carga, petroleiros e outras frotas que exigem alta confiabilidade e segurança.
  • Infraestrutura Fixa a Bordo: Utilizado em painéis de controle, salas de máquinas e outras instalações fixas sem risco mecânico.
  • Áreas com Exigência de Resistência ao Fogo: Perfeito para locais onde a continuidade do serviço é crítica durante um incêndio.
  • Automação de Bordo: Para sistemas de controle de processos e automação que são vitais para a operação da embarcação.
  • Sistemas de Comunicação de Emergência: Garante a comunicação em circuitos essenciais, como sistemas de alarme geral.
  • Aplicações Marítimas Gerais: Versátil para diversas instalações fixas que demandam segurança e performance em ambiente naval.
DADOS TÉCNICOS
Informações Gerais
Marca Innovcable
Tipo de Produto Cabos de instrumentação e controle resistentes ao fogo, com blindagem individual (MariTimus® PIMF/TIMF).
Aplicação Utilizados a bordo de navios em instalações fixas em circuitos de segurança, onde a resistência ao fogo é necessária. Adequado para navios de passageiros e outras embarcações comerciais.
Parâmetros Elétricos
Voltagem Nominal 150/250V
Design do Produto
Material do Condutor Condutor de cobre estanhado trançado. Disponível cobre nú mediante solicitação.
Design do Condutor Cobre estanhado trançado Classe 5. Disponível classe 2 mediante solicitação.
Isolação Fita de Mica + XLPE.
Elemento de Torção Pares ou Trincas.
Blindagem Blindagem individual com fita de Alumínio/Poliéster e fio dreno de cobre estanhado.
Cobertura Externa LSOH (SHF1). SHF2 pode ser oferecido mediante solicitação
Cor da Cobertura Laranja
Identificação das Vias Par: Branco/Azul numerado sequncialmente.                                         Trinca: Branco/Azul/Vermelho numerado sequencialmente.
Características Mecânicas e Térmicas
Raio Mín. de Curvatura (Instalação Fixa) 6 x Diâmetro Externo (para diâmetros > 25mm); 4 x Diâmetro Externo (para diâmetros ≤ 25mm).
Faixa de Temperatura -30 °C a +90 °C.
Características do Produto
Resistente ao Fogo Sim, de acordo com a IEC 60331-21.
Retardante de Chama Sim, de acordo com a IEC 60332-1 e IEC 60332-3-22.
Livre de Halogênio Sim, de acordo com a IEC 60754-1/2.
Baixa Emissão de Fumaça Sim, de acordo com a IEC 61034.
Normas Aplicáveis
Projeto e Construção IEC 60092-350, IEC 60092-351, IEC 60092-376, IEC 60092-359
Resistência ao Fogo IEC 60331-21
Retardância à Chama IEC 60332-1, IEC 60332-3-22
Emissão de Gás e Halogênio IEC 60754-1/2
Emissão de Fumaça IEC 61034
Dimensões e Pesos
Variações As dimensões, como diâmetro externo e peso, variam conforme o número de pares/trincas e a seção transversal do condutor (0.75mm², 1.0mm², etc.), conforme detalhado nas tabelas do datasheet.
TABELA DE DIMENSIONAIS
Construção Espessura Nominal da Isolação (mm) Espessura Nominal da Bainha (mm) Diâmetro Total Nominal (mm) Peso Nominal (kg/km)
20×2×1.0 0.5 1.8 28.3 1230
24×2×1.0 0.5 1.9 32.5 1510
30×2×1.0 0.5 2.0 35.4 1840
37×2×1.0 0.5 2.1 38.1 2210
1×3×0.75 0.5 1.0 8.3 100
2×3×0.75 0.5 1.2 13.5 210
3×3×0.75 0.5 1.3 14.5 270
4×3×0.75 0.5 1.3 16.0 330
5×3×0.75 0.5 1.4 17.9 410
6×3×0.75 0.5 1.5 20.3 500
7×3×0.75 0.5 1.5 20.3 540
8×3×0.75 0.5 1.5 21.8 620
10×3×0.75 0.5 1.7 25.0 780
12×3×0.75 0.5 1.7 26.4 900
14×3×0.75 0.5 1.8 27.7 1020
16×3×0.75 0.5 1.8 29.5 1160
19×3×0.75 0.5 1.9 32.0 1360
20×3×0.75 0.5 1.9 32.5 1420
24×3×0.75 0.5 2.1 35.7 1700
30×3×0.75 0.5 2.2 39.6 2100
32×3×0.75 0.5 2.3 41.2 2250
1×3×1.0 0.5 1.1 8.9 120
2×3×1.0 0.5 1.3 14.4 250
3×3×1.0 0.5 1.3 15.4 310
4×3×1.0 0.5 1.4 17.1 400
5×3×1.0 0.5 1.4 18.9 480
6×3×1.0 0.5 1.5 21.5 590
7×3×1.0 0.5 1.5 21.5 640
8×3×1.0 0.5 1.6 23.3 740
10×3×1.0 0.5 1.7 26.5 930
12×3×1.0 0.5 1.8 28.2 1090
14×3×1.0 0.5 1.8 29.4 1220
16×3×1.0 0.5 1.9 31.5 1400
19×3×1.0 0.5 2.0 34.1 1640
20×3×1.0 0.5 2.0 34.7 1710
24×3×1.0 0.5 2.1 37.9 2040
30×3×1.0 0.5 2.3 42.3 2540
32×3×1.0 0.5 2.4 44.0 2720
1×2×0.75 0.5 1.0 7.9 80
2×2×0.75 0.5 1.2 12.4 170
3×2×0.75 0.5 1.2 13.2 210
4×2×0.75 0.5 1.3 14.3 260
5×2×0.75 0.5 1.3 16.0 320
6×2×0.75 0.5 1.4 17.4 380
7×2×0.75 0.5 1.4 17.4 410
8×2×0.75 0.5 1.4 18.5 460
10×2×0.75 0.5 1.5 21.0 570
12×2×0.75 0.5 1.5 21.8 650
14×2×0.75 0.5 1.6 22.9 740
16×2×0.75 0.5 1.6 24.6 840
19×2×0.75 0.5 1.7 26.5 980
20×2×0.75 0.5 1.7 26.5 1010
24×2×0.75 0.5 1.9 30.6 1260
30×2×0.75 0.5 2.0 33.4 1530
37×2×0.75 0.5 2.1 35.9 1830
1×2×1.0 0.5 1.0 8.3 90
2×2×1.0 0.5 1.2 13.1 200
3×2×1.0 0.5 1.3 14.2 250
4×2×1.0 0.5 1.3 15.1 310
5×2×1.0 0.5 1.4 17.1 380
6×2×1.0 0.5 1.4 18.4 440
7×2×1.0 0.5 1.4 18.4 480
8×2×1.0 0.5 1.5 19.8 550
10×2×1.0 0.5 1.6 22.4 690
12×2×1.0 0.5 1.6 23.3 780
14×2×1.0 0.5 1.6 24.2 880
16×2×1.0 0.5 1.7 26.3 1020
19×2×1.0 0.5 1.8 28.3 1190
