Maritimus® Cabo Naval Instrumentação e Controle; Multipares / Multiternas; Blindagem Coletiva; Max. 1,50mm²; 150/250V; 1 a 37 pares / ternas; XLPE / SHF1; Flame Retardant; +90°C; IEC 60092

MariTimus® Cabo Naval de Instrumentação e Controle Multipares / Multiternos 150/250V XLPE / SHF1 (LSOH) Blindagem Coletiva e Flame Retardant

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo Naval MariTimus®: Segurança e Desempenho para InstrumentaçãoDesenvolvido para instalações fixas a bordo de navios, este cabo é a solução para sistemas de controle e instrumentação. Atende às rigorosas normas IEC, garantindo transmissão de dados confiável e segurança máxima em qualquer embarcação comercial ou de passageiros.
  • Segurança Máxima: Retardante à chama, baixa emissão de fumaça e zero halogênio (LSOH), protegendo vidas e equipamentos a bordo.
  • Sinal Confiável: Blindagem geral com fita de Alumínio/poliéster protege contra interferências, garantindo a precisão dos dados.
  • Construção Robusta: Isolação em XLPE e cobertura LSOH (SHF1) oferecem longa vida útil em ambientes marítimos severos.
  • Ampla Temperatura de Operação: Desempenho estável em condições extremas, de -30°C a +90°C.
  • Qualidade Certificada: Projetado em total conformidade com as normas IEC 60092 para aplicações marítimas, garantindo máxima confiabilidade.

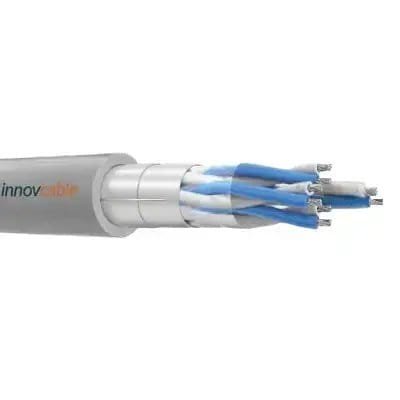

DESIGN DO PRODUTO
  • Condutores: Cobre estanhado trançado Classe 5. Condutor de cobre nú ou classe 2 pode ser fornecido mediante solicitação.
  • Isolamento: XLPE.
  • Elemento de Cabeamento: Par/Terno.
  • Blindagem Geral: Fita de Alumínio/poliéster.
  • Fio de Dreno: Fio de cobre estanhado.
  • Capa Externa: LSOH (SHF1). SHF2 pode ser oferecido mediante solicitação.
  • Capa externa: Cor Cinza.
DETALHES

Benefícios

  • Segurança Aprimorada: Material retardante à chama, com baixa emissão de fumaça e livre de halogênio (LSOH).
  • Transmissão de Sinal Confiável: Blindagem total com fita de alumínio/poliéster que protege contra interferência eletromagnética.
  • Isolamento de Alta Performance: Isolação em XLPE que garante excelentes propriedades elétricas em diversas condições.
  • Proteção Robusta: Revestimento externo (SHF1) projetado para resistir ao ambiente marinho e offshore.
  • Ampla Faixa de Temperatura: Operação segura e confiável em temperaturas que variam de -30°C a +90°C.
  • Instalação Facilitada: Condutores de cobre flexíveis que simplificam a montagem em instalações fixas a bordo.
  • Conformidade com Normas: Fabricado de acordo com os rigorosos padrões IEC 60092 para aplicação naval.
  • Versatilidade de Aplicação: Disponível em múltiplas configurações de pares ou trios para diversos sistemas.
  • Seguro para Pessoas: Ideal para navios de passageiros, pois não gera gases tóxicos em caso de incêndio.
  • Durabilidade Elevada: Construído para instalações fixas de longa vida útil em embarcações e plataformas.

Aplicações

  • Sistemas de Controle Naval: Conexão de painéis, CLPs e sistemas de automação na ponte de comando e sala de máquinas.
  • Instrumentação de Bordo: Ligação de sensores de navegação, medidores de tanques, temperatura e pressão.
  • Navios de Passageiros e Cruzeiros: Instalações elétricas em áreas comuns e cabines, onde a segurança é crítica.
  • Embarcações Comerciais: Utilização em navios cargueiros, petroleiros e graneleiros para monitoramento de sistemas.
  • Plataformas Offshore: Aplicações em instalações fixas de unidades de produção de petróleo e gás (FPSO).
  • Sistemas de Alarme e Segurança: Circuitos de detecção de incêndio, alarmes e comunicação de emergência.
  • Monitoramento de Motores: Transmissão de dados de sensores de motores e sistemas de propulsão para a sala de controle.
  • Sistemas de Comunicação: Interligação de equipamentos de comunicação interna e de navegação.
  • Construção em Estaleiros: Empregado na montagem e modernização de circuitos elétricos em novas embarcações.
  • Embarcações de Serviço: Uso em rebocadores, navios de apoio e outras frotas que exigem alta confiabilidade.
DADOS TÉCNICOS
Informaes Gerais
MarcaInnovcable®
Tipo de ProdutoCabos de instrumentao e controle (Multipares/Multitriplos) para aplicações offshore e marinhas.
ModeloMariTimus®
Parmetros Eltricos
Tenso Nominal150/250V
Design do Produto
Material do CondutorCondutor de cobre estanhado trançado Classe 5. Disponível Classe 2 mediante solicitação.
IsolaoXLPE (Polietileno Reticulado).
Elemento de ToroPar/Trio.
Blindagem GeralFita de Alumínio/Polister.
Fio de DrenoFio de cobre estanhado.
Cobertura ExternaLSOH (SHF1) - Baixa emisso de fumaa e zero halognio. SHF2 pode ser oferecido mediante solicitao.
Identificao dos CondutoresPar: Branco/azul numerados sequencialmente. Trio: Branco/azul/vermelho numerados sequencialmente.
Caractersticas do Produto
rea de AplicaoInstalações fixas a bordo de navios, em todos os locais sujeitos a risco mecanico. Adequado para navios de passageiros e outras embarcações comerciais.
Raio Mn. de Curvatura6 x Diâmetro Externo (para instalações fixas).
Faixa de Temperatura-30°C a +90°C.
Retardante de chamaSim, em conformidade com IEC 60332-1 e IEC 60332-3-22.
Livre de halognioSim, em conformidade com IEC 60754-1/2.
Baixa Emisso de FumaaSim, em conformidade com IEC 61034.
Normas Aplicveis
IEC 60092-350IEC 60092-351
IEC 60092-376IEC 60092-359
IEC 60332-1IEC 60332-3-22
IEC 60754-1/2IEC 61034
TABELA DE DIMENSIONAIS
Construção NominalEspessura Nom. da Isolação (mm)Espessura Nom. da Capa (mm)Diâmetro Externo Nom. (mm)Peso Nom. (kg/km)
2×2×0.50.41.08.575
4×2×0.50.41.110.0110
7×2×0.50.41.112.0160
10×2×0.50.41.215.0225
14×2×0.50.41.316.5290
19×2×0.50.41.318.0370
24×2×0.50.41.420.5460
1×2×0.750.51.06.960
2×2×0.75∗0.51.07.880
3×2×0.750.51.110.8130
4×2×0.750.51.211.7160
7×2×0.750.51.314.1240
8×2×0.750.51.315.0270
10×2×0.750.51.416.9320
12×2×0.750.51.417.6360
14×2×0.750.51.418.3410
16×2×0.750.51.519.8470
19×2×0.750.51.520.7530
24×2×0.750.51.623.5670
30×2×0.750.51.726.3820
32×2×0.750.51.726.8860
37×2×0.750.51.828.3990
1×2×1.00.51.07.370
2×2×1.0∗0.51.08.3100
3×2×1.00.51.211.8160
4×2×1.00.51.212.5190
7×2×1.00.51.315.1290
8×2×1.00.51.316.1320
10×2×1.00.51.418.2390
12×2×1.00.51.418.9450
14×2×1.00.51.519.8510
16×2×1.00.51.521.3570
19×2×1.00.51.622.4670
24×2×1.00.51.725.5830
30×2×1.00.51.828.61030
32×2×1.00.51.829.11080
37×2×1.00.51.930.71230
1×2×1.50.61.08.390
2×2×1.5∗0.61.19.7140
3×2×1.50.61.213.6210
4×2×1.50.61.314.7260
7×2×1.50.61.417.8400
8×2×1.50.61.419.0450
10×2×1.50.61.521.5540
12×2×1.50.61.622.6630
14×2×1.50.61.623.4710
16×2×1.50.61.725.4820
19×2×1.50.61.726.5930
24×2×1.50.61.930.41180
30×2×1.50.62.034.11460
32×2×1.50.62.034.71540
37×2×1.50.62.136.61760
1×3×0.750.51.07.270
2×3×0.750.51.111.0130
3×3×0.750.51.211.8170
4×3×0.750.51.212.9210
7×3×0.750.51.316.2330
8×3×0.750.51.417.5380
10×3×0.750.51.519.9460
12×3×0.750.51.520.9520
14×3×0.750.51.521.8590
16×3×0.750.51.623.3670
19×3×0.750.51.725.3790
24×3×0.750.51.828.1980
30×3×0.750.51.931.11200
32×3×0.750.51.932.21270
37×3×0.750.52.033.91450
1×3×1.00.51.07.780
2×3×1.00.51.212.1160
3×3×1.00.51.212.8200
4×3×1.00.51.314.2260
7×3×1.00.51.417.8410
8×3×1.00.51.419.0460
10×3×1.00.51.521.6560
12×3×1.00.51.623.0660
14×3×1.00.51.624.0740
16×3×1.00.51.725.6840
19×3×1.00.51.827.8990
24×3×1.00.51.930.81230
30×3×1.00.52.034.21510
32×3×1.00.52.035.41600
37×3×1.00.52.137.31830
1×3×1.50.61.18.9110
2×3×1.50.61.213.8210
3×3×1.50.61.314.9280
4×3×1.50.61.316.3350
7×3×1.50.61.520.8570
8×3×1.50.61.622.4660
10×3×1.50.61.725.5790
12×3×1.50.61.726.9920
14×3×1.50.61.828.31050
16×3×1.50.61.830.01180
19×3×1.50.61.932.51390
24×3×1.50.62.136.31740
30×3×1.50.62.240.32150
32×3×1.50.62.341.92300
37×3×1.50.62.444.12620
*: 2 pares são montados como quadras
PRODUTOS RELACIONADOS

FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
