Maritimus® Cabo Naval Instrumentação e Controle; Multicondutor; Max. 1,00mm²; 150/250V;  2 a 37 condutores; XLPE / SHF1;  Flame Retardant; +90°C; IEC 60092

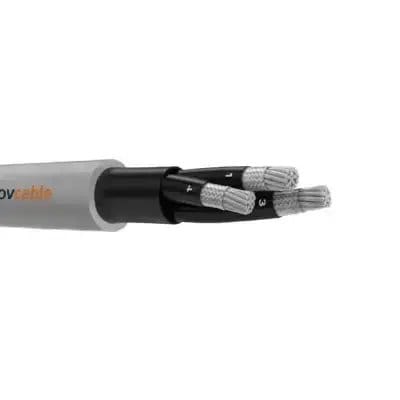

MariTimus® Cabo Naval de Instrumentação e Controle Multicondutor 150/250V XLPE / SHF1 (LSOH) Flame Retardant

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo Naval MariTimus® para Instrumentação e Controle Projetado para a máxima segurança e confiabilidade em instalações fixas a bordo. Este cabo para instrumentação e controle garante desempenho superior nas condições marítimas mais exigentes, protegendo seus sistemas críticos e sua tripulação.
  • Segurança Máxima Contra Incêndio: Tecnologia LSOH (livre de halogênios) que não emite fumaça tóxica, protegendo vidas e equipamentos.
  • Transmissão de Sinal Perfeita: Isolação em XLPE garante a integridade e precisão dos dados de seus instrumentos.
  • Construção Durável e Flexível: Condutores de cobre trançado resistem à vibração e facilitam a instalação em locais apertados.
  • Resistência a Temperaturas Extremas: Opera de -30°C a +90°C, garantindo performance em qualquer ambiente da embarcação.
  • Qualidade Certificada (IEC 60092): Fabricado sob as mais rígidas normas internacionais, assegurando total conformidade e desempenho.
DESIGN DO PRODUTO
  • Condutores: Condutor de cobre estanhado trançado Classe 5. Condutor de cobre nú e ou classe 2 pode ser fornecido mediante solicitação.
  • Isolamento: XLPE
  • Enchimento: Composto de enchimento e fita de poliester sem halogênio (quando necessário).
  • Capa externa: LSOH (SHF1). SHF2 mediante solicitação.
  • Identificação das Vias: Pretas númeradas sequencialmente.
  • Capa externa: Cor Cinza.
DETALHES

Benefícios

  • Segurança Aprimorada: Composto por material retardante à chama, de baixa emissão de fumaça e livre de halogênios (LSOH).
  • Isolamento de Alta Performance: O isolamento em XLPE garante excelente desempenho elétrico e térmico.
  • Ampla Faixa de Temperatura: Opera com confiabilidade em ambientes com temperaturas de -30°C a +90°C.
  • Flexibilidade na Instalação: Condutores de cobre estanhado trançados que facilitam o manuseio e a montagem.
  • Resistência em Ambiente Marinho: Revestimento externo LSOH (SHF1) projetado para as condições a bordo.
  • Qualidade Certificada: Construído em conformidade com as rigorosas normas internacionais IEC 60092.
  • Proteção em Caso de Incêndio: A baixa emissão de fumaça e gases tóxicos protege vidas e equipamentos.
  • Raio de Curvatura Otimizado: Permite instalações mais fáceis em locais com espaço limitado.
  • Confiabilidade de Sinal: Ideal para a transmissão segura de dados de instrumentação e controle.
  • Identificação Rápida: Vias internas identificadas por números para agilizar o processo de conexão.

Aplicações

  • Instalações Navais: Projetado para uso geral a bordo de navios em instalações fixas.
  • Navios de Passageiros: Ideal para cruzeiros e balsas, onde a segurança de vidas é prioridade máxima.
  • Embarcações Comerciais: Aplicação versátil em navios de carga, petroleiros e outras frotas comerciais.
  • Sistemas de Controle e Automação: Conexão de painéis de controle, sensores e equipamentos de automação a bordo.
  • Circuitos de Instrumentação: Transmissão de sinais para medidores e instrumentos em salas de máquinas e pontes de comando.
  • Plataformas Offshore: Adequado para instalações fixas em unidades marítimas de exploração e produção.
  • Painéis de Distribuição Elétrica: Utilizado para ligações internas em quadros elétricos e de controle.
  • Sistemas de Segurança e Alarme: Ligação de sistemas de detecção e alarme de incêndio.
  • Comunicações Internas: Empregado em sistemas de comunicação e sinalização em toda a embarcação.
  • Projetos de Modernização (Retrofit): Solução segura e confiável para a atualização de sistemas elétricos navais.
DADOS TÉCNICOS



Informações Gerais
Marca Innovcable
Tipo de Produto Cabos de Instrumentação e Controle Retardantes à Chama (Multicondutores) - MariTimus®
Modelo MariTimus® 150/250V
Design do Produto
Material do Condutor Condutor de cobre estanhado trançado Classe 5. Disponível classe 2 mediante solicitação.
Material de Isolação XLPE.
Material da Cobertura Externa LSOH (SHF1). SHF2 pode ser oferecido mediante solicitação.
Identificação das Vias Pretos numerados sequencialmente.
Características do Produto
Área de Aplicação Utilizados a bordo de navios em todos os locais para instalações fixas não sujeitas a risco mecânico. Adequados para instalações em navios de passageiros e outras embarcações comerciais.
Retardante de chama Sim.
Baixa Emissão de Fumaça Sim.
Livre de halogênio Sim.
Propriedades Mecânicas e Térmicas
Raio Mínimo de Curvatura (Instalação Fixa) 4 x Diâmetro Externo
Faixa de Temperatura -30°C a +90°C
Normas Aplicáveis
Construção e Testes IEC 60092-350, IEC 60092-351, IEC 60092-376, IEC 60092-359
Retardância à Chama IEC 60332-1, IEC 60332-3-22
Emissão de Fumaça e Halogênio IEC 60754-1/2, IEC 61034
TABELA DE DIMENSIONAIS
Construção Nº de condutores Seção transversal(mm²) Espessura Nominal da Isolação mm Espessura Nominal da Bainha mm Diâmetro Externo Nominal mm Peso Nominal kg/km
2×0.75 0.5 1.1 6.2 50
3×0.75 0.5 1.1 6.5 60
5×0.75 0.5 1.2 7.7 80
7×0.75 0.5 1.2 8.3 100
12×0.75 0.5 1.3 10.9 170
19×0.75 0.5 1.6 13.0 250
27×0.75 0.5 1.7 15.6 350
37×0.75 0.5 1.9 17.6 470
2×1.0 0.5 1.1 6.6 60
3×1.0 0.5 1.2 7.0 70
5×1.0 0.5 1.2 8.2 100
7×1.0 0.5 1.3 9.1 130
12×1.0 0.5 1.4 11.7 210
19×1.0 0.5 1.7 14.0 310
27×1.0 0.5 1.9 16.8 430
37×1.0 0.5 2.0 19.0 580
