HydroCore® Cabo Naval NEK 606 Water Blocked S11 RU(i); 250 V; Instrumentação e Controle; Blindagem Individual; Max. 1,50mm²; 1 a 32 pares / trio; HFEPR / SHF2 / PUR;  Flame retardant; +90°C

HydroCore® Cabo Naval de Instrumentação – Flame Retardant PUR Water Blocked S11 RU(i) 250 V

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo Offshore NEK606 com Bloqueio de Água para Instrumentação Desenvolvido para as mais severas condições offshore. Este cabo possui tecnologia de bloqueio de água para garantir que seus sistemas de controle, alarme e comunicação operem com máxima confiabilidade, protegendo seus dados e operações críticas.
  • Proteção Total Contra Água: Bloqueio de água longitudinal e transversal que assegura operação contínua mesmo sob extrema umidade.
  • Segurança Operacional Máxima: Livre de halogênio, baixa emissão de fumaça e retardante à chama para proteger vidas e equipamentos.
  • Sinal Puro e Confiável: Blindagem individual por par com fita de cobre e dreno, eliminando interferências e garantindo precisão dos dados.
  • Durabilidade em Ambientes Hostis: Revestimento de poliuretano e condutores de cobre estanhado para máxima resistência mecânica e flexibilidade.
  • Aplicações Críticas Garantidas: Ideal para instrumentação, comunicação, controle e alarmes que exigem desempenho inabalável em plataformas e navios.

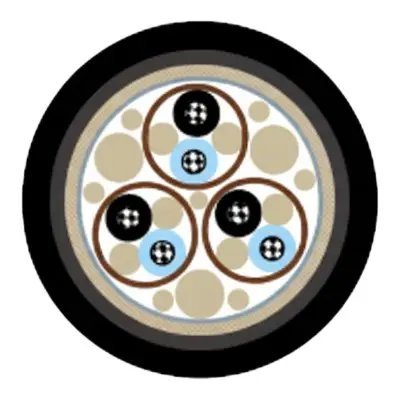

DESIGN DO PRODUTO
  • Condutores: Fio de cobre trançado, recozido e estanhado, circular, conforme IEC 60228 classe 5. Disponível classe 2 mediante solicitação.
  • Isolamento: Composto de EPR livre de halogênio.
  • Blindagem Individual: Cada par/trio é blindado por fita de poliéster com base de cobre em contato com um fio de dreno de cobre estanhado e trançado.
  • Elementos de Bloqueio de Água: Fita e cordões de bloqueio de água para proporcionar estanqueidade longitudinal.
  • Bainha Interna: Composto termoendurecível livre de halogênio, SHF2.
  • Bainha Externa: Poliuretano para proporcionar estanqueidade transversal à água.
DETALHES

Benefícios

  • Proteção Superior Contra Água: Construção com bloqueio de água que garante a integridade dos sistemas em ambientes marítimos e úmidos.
  • Alta Segurança Operacional: Livre de halogênios, com baixa emissão de fumaça e características retardantes à chama.
  • Resistência a Ambientes Agressivos: Revestimento externo de poliuretano que oferece excelente estanqueidade e durabilidade.
  • Integridade do Sinal: Blindagem individual por par/trio, eficaz contra interferência eletromagnética em sistemas críticos.
  • Longa Vida Útil: Condutores de cobre estanhado que proporcionam maior flexibilidade e resistência superior à corrosão.
  • Segurança Aprimorada em Incêndios: Baixa corrosividade dos gases emitidos, protegendo equipamentos eletrônicos sensíveis.
  • Versatilidade Térmica: Operação confiável em uma ampla faixa de temperatura, adequada para diversas condições ambientais.
  • Instalação Flexível: Raio de curvatura otimizado que facilita a montagem mesmo em locais com espaço limitado.
  • Confiabilidade Aprovada: Projetado em conformidade com as rigorosas normas NEK 606 e IEC para offshore.
  • Prevenção de Falhas: Elementos de bloqueio que impedem a propagação longitudinal de umidade ao longo do cabo.

Aplicações

  • Plataformas de Petróleo e Gás: Ideal para sistemas de controle e instrumentação em ambientes offshore.
  • Navios e Embarcações: Utilizado em redes de comunicação, controle e alarme a bordo de diferentes tipos de embarcações.
  • Sistemas de Controle de Processos: Conexão de sensores e atuadores em plantas industriais costeiras ou marítimas.
  • Unidades Flutuantes (FPSO): Fiação para sistemas de controle em unidades de produção, armazenamento e transferência.
  • Sistemas de Segurança e Alarme: Circuitos para detecção de incêndio e gás em instalações marítimas críticas.
  • Redes de Comunicação a Bordo: Infraestrutura para sistemas de dados, telefonia e intercomunicadores em embarcações.
  • Instrumentação Crítica: Conexão de medidores de pressão, temperatura e fluxo em salas de máquinas e controle.
  • Estaleiros e Terminais Portuários: Aplicações de controle em guindastes e outros equipamentos de manuseio de carga.
  • Equipamentos de Perfuração: Transmissão de sinais de controle e dados para equipamentos de exploração offshore.
  • Sistemas de Desligamento de Emergência: Fiação para circuitos críticos que exigem máxima confiabilidade e segurança.
DADOS TÉCNICOS
Informações Gerais
Tipo de Produto Cabos offshore e marítimos NEK606 com bloqueio de água. HydroCore®
Aplicações Cabos não armados, parcialmente bloqueados contra água, retardantes de chama, com baixa emissão de fumaça e livres de halogênio, utilizados para sistemas de instrumentação, comunicação, controle e alarme.
Parâmetros Elétricos
Tensão de Operação 250 V
Resistência Máxima do Condutor a 20°C 0.75 mm²: 26.3 Ω/km; 1.0 mm²: 19.3 Ω/km; 1.5 mm²: 12.9 Ω/km; 2.5 mm²: 8.02 Ω/km
Capacitância Mútua 0.75 mm²: 90 nF/km; 1.0 mm²: 100 nF/km; 1.5 mm²: 110 nF/km; 2.5 mm²: 120 nF/km
Indutância Nominal a 1KHz 0.75 mm²: 0.686 mH/km; 1.0 mm²: 0.649 mH/km; 1.5 mm²: 0.637 mH/km; 2.5 mm²: 0.598 mH/km
Máximo L/R a 1KHz 0.75 mm²: 20 µH/Ω; 1.0 mm²: 25 µH/Ω; 1.5 mm²: 35 µH/Ω; 2.5 mm²: 50 µH/Ω
Design do Produto
Material do Condutor Fio de cobre trançado, anelado e estanhado, classe 5, conforme IEC 60228. Disponível classe 2 mediante solicitação.
Isolação Composto de EPR (Borracha de Etileno Propileno) livre de halogênio.
Formação dos Pares/Trios Condutores com código de cores torcidos juntos.
Blindagem Individual Cada par/trio é blindado com fita de poliéster com base de cobre em contato com um fio de dreno de cobre estanhado e envolvido com fita de poliéster.
Preenchimento Preenchimentos com bloqueio de água, se necessário.
Elementos de Bloqueio de Água Fita e fios de bloqueio de água para garantir estanqueidade longitudinal.
Capa Interna Composto termoendurecível livre de halogênio, SHF2, na cor cinza (azul para segurança intrínseca).
Cobertura Externa Poliuretano para estanqueidade transversal; PE é opcional, mas não atende ao padrão de baixa emissão de fumaça.
Identificação dos Pares/Trios Numerados com fita numerada ou por números impressos diretamente nos condutores isolados.
Características do Produto
Raio Mínimo de Curvatura 8 x Diâmetro Externo (durante a instalação); 6 x Diâmetro Externo (instalação fixa).
Faixa de Temperatura -20°C a +90°C.
Retardante de chama Sim, conforme IEC 60332-1 e IEC 60332-3-22.
Livre de halogênio Sim, conforme IEC 60754-1.
Baixa Emissão de Fumaça Sim, conforme IEC 61034-1,2.
Baixa Corrosividade Sim, conforme IEC 60754-2.
Estanqueidade à Água Sim, conforme VG 95218-29.
Normas Aplicáveis
NEK 606 IEC 60092-351
IEC 60092-376 IEC 60092-360
IEC 60092-359 IEC 60332-1
IEC 60332-3-22 IEC 60754-1,2
IEC 61034-1,2 VG 95218 parte 29
TABELA DE DIMENSIONAIS

Tabela de Características Elétricas

Área de Seção Transversal Nominal (mm²) Diâmetro Nominal do Condutor (mm) Resistência Máxima @20°C (Ω/km) Capacitância Mútua (nF/km) Indutância Nominal @1KHz (MH/km) Relação L/R Máxima @1KHz (μH/Ω) Tensão de Operação (V)
0.75 1.1 26.3 90 0.686 20 250
1.0 1.3 19.3 100 0.649 25 250
1.5 1.6 12.9 110 0.637 35 250
2.5 2.0 8.02 120 0.598 50 250

Tabela de Dimensões e Peso

Construção (Nº de elementos x Nº de vias no elemento x Seção transversal em mm²) Espessura Nominal da Isolação (mm) Espessura Nominal da Capa Interna (mm) Espessura Nominal da Capa Externa (mm) Diâmetro Externo Nominal (mm) Peso Nominal (kg/km)
1x2x0.75 0.6 1.0 1.0 9.6±2 100
2x2x0.75 0.6 1.1 1.0 11.7±2 189
4x2x0.75 0.6 1.2 1.0 14.1±2 268
7x2x0.75 0.6 1.3 1.0 16.4±2 399
8x2x0.75 0.6 1.3 1.0 17.6±2 446
12x2x0.75 0.6 1.5 1.0 21.0±2 641
16x2x0.75 0.6 1.5 1.0 23.0±2 824
19x2x0.75 0.6 1.6 1.0 24.4±2 940
24x2x0.75 0.6 1.7 1.0 27.6±2 1192
32x2x0.75 0.6 1.8 1.0 30.4±2 1512
1x3x0.75 0.6 1.0 1.0 10.0±2 116
2x3x0.75 0.6 1.2 1.0 13.0±2 189
3x3x0.75 0.6 1.2 1.0 14.7±2 278
4x3x0.75 0.6 1.2 1.0 15.8±2 341
7x3x0.75 0.6 1.4 1.0 18.7±2 525
8x3x0.75 0.6 1.4 1.0 20.0±2 567
12x3x0.75 0.6 1.6 1.0 24.2±2 856
16x3x0.75 0.6 1.6 1.0 26.7±2 1097
19x3x0.75 0.6 1.7 1.0 28.2+2 1265
24x3x0.75 0.6 1.9 1.0 32.5±2 1622
1x2x1.0 0.6 1.0 1.0 10.1±2 116
2x2x1.0 0.6 1.1 1.0 12.4±2 226
4x2x1.0 0.6 1.2 1.0 14.9±2 326
7x2x1.0 0.6 1.4 1.0 17.5±2 499
8x2x1.0 0.6 1.4 1.0 19.0±2 567
12x2x1.0 0.6 1.5 1.0 22.5±2 798
16x2x1.0 0.6 1.5 1.0 24.9±2 1045
19x2x1.0 0.6 1.7 1.0 26.1±2 1192
24x2x1.0 0.6 1.8 1.0 29.8±2 1523
32x2x1.0 0.6 1.9 1.0 32.8±2 1943
1x3x1.0 0.6 1.0 1.0 10.5±2 131
3x3x1.0 0.6 1.3 1.0 15.4±2 336
4x3x1.0 0.6 1.3 1.0 16.8±2 415
7x3x1.0 0.6 1.5 1.0 19.9±2 646
12x3x1.0 0.6 1.6 1.0 25.7±2 1040
16x3x1.0 0.6 1.7 1.0 28.5±2 1360
19x3x1.0 0.6 1.8 1.0 30.0±2 1549
24x3x1.0 0.6 2.0 1.0 34.6±2 1995
1x2x1.5 0.7 1.0 1.0 11.1±2 147
2x2x1.5 0.7 1.2 1.0 13.7±2 294
4x2x1.5 0.7 1.3 1.0 16.9±2 431
7x2x1.5 0.7 1.5 1.0 20.0±2 667
8x2x1.5 0.7 1.5 1.0 21.7±2 756
12x2x1.5 0.7 1.6 1.0 25.8±2 1066
16x2x1.5 0.7 1.6 1.0 28.6±2 1397
19x2x1.5 0.7 1.9 1.0 30.3±2 1601
24x2x1.5 0.7 2.0 1.0 34.6±2 2042
32x2x1.5 0.7 2.2 1.0 38.1±2 2599
1x3x1.5 0.7 1.0 1.0 11.5±2 168
2x3x1.5 0.7 1.3 1.0 16.0±2 299
3x3x1.5 0.7 1.3 1.0 17.5±2 446
4x3x1.5 0.7 1.3 1.0 19.0±2 551
7x3x1.5 0.7 1.6 1.0 22.9+2 872
8x3x1.5 0.7 1.6 1.0 24.5+2 945
12x3x1.5 0.7 1.8 1.0 29.6±2 1407
16x3x1.5 0.7 1.9 1.0 33.1±2 1859
19x3x1.5 0.7 2.0 1.0 34.8±2 2121
24x3x1.5 0.7 2.2 1.0 40.4±2 2741
1x2x2.5 0.7 1.0 1.0 11.8±2 184
1x3x2.5 0.7 1.2 1.0 12.4±2 215
FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
