HydroCore® Cabo Naval NEK 606 Water Blocked S12 RU(c); 250V; Instrumentação e Controle; Blindagem Coletiva;  Max. 1,50mm²; 2 a 37 par / trio / quadra; HFEPR / SHF2 / PUR;  Flame retardant; +90°C

HydroCore® Cabo Naval de Instrumentação – Flame Retardant PUR Water Blocked S12 RU(c) 250 V

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

💡 Adicionar ao carrinho — compra imediata. O desconto da sua faixa de volume entra automaticamente e você fecha o pedido online.
📋 Adicionar ao pedido de orçamento — nossa equipe analisa e retorna com proposta. Indicado para grandes volumes, prazos especiais ou quando você precisa somar cabos que não estão à venda online.

Cabo Offshore NEK 606 Bloqueado para Instrumentação de PrecisãoDesenvolvido para as condições mais extremas em offshore e navios. Este cabo com blindagem robusta e bloqueio de água garante máxima segurança e transmissão de dados precisa para seus sistemas críticos.
  • Máxima Proteção Contra Água: Bloqueio duplo, longitudinal e transversal, para total estanqueidade e maior vida útil.
  • Segurança de Ponta Contra Fogo: Livre de halogênio, com baixa fumaça e alta retardância à propagação das chamas.
  • Construção Extremamente Robusta: Revestimento externo em poliuretano, resistente e flexível, para ambientes agressivos.
  • Sinal Limpo e Confiável: Blindagem coletiva com fita de cobre/poliéster protege contra qualquer interferência.
  • Ideal para Aplicações Críticas: Perfeito para sistemas de instrumentação, comunicação, controle e alarme.

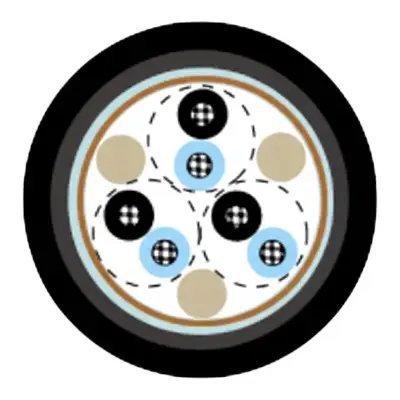

DESIGN DO PRODUTO
  • Condutores: Fio de cobre trançado, anelado e estanhado, circular, conforme IEC 60228 classe 5. Disponível classe 2 mediante solicitação.
  • Isolamento: Composto de EPR livre de halogênio.
  • Emparelhamento: Núcleos codificados por cores, torcidos juntos.
  • Preenchimento: Enchimentos bloqueadores de água, se necessário.
  • Blindagem Coletiva: Pares/trios/quadras são agrupados e blindados coletivamente por fita de poliéster com verso de cobre em contato com um fio dreno de cobre estanhado trançado.
  • Elementos de Bloqueio de Água: Fita e cordões de bloqueio de água para proporcionar estanqueidade longitudinal.
  • Capa Interna: Composto termoendurecível livre de halogênio, SHF2.
  • Composto da Capa Externa: Poliuretano para proporcionar estanqueidade transversal à água, PE é opcional, mas não atende ao padrão de baixa emissão de fumaça.
  • Identificação das Vias:
  • Par: Preto e Azul Claro.

  • Terno (Trio): Preto, Azul Claro e Marrom.

  • Quadra: Preto, Azul Claro, Marrom e Cinza.

  • Cor da Capa externa: Cinza (para instrumentação padrão) ou Azul (para circuitos de Segurança Intrínseca - IS). Outras cores, como Preto para maior resistência UV, sob consulta.
DETALHES

Benefícios

  • Proteção Superior Contra Água: Construção com bloqueio parcial de água, com fitas e enchimentos que garantem estanqueidade longitudinal e transversal.
  • Alta Segurança Contra Incêndio: Material retardante à chama, com baixa emissão de fumaça e livre de halogênios, ideal para ambientes confinados.
  • Transmissão de Sinal Confiável: A blindagem coletiva com fita de cobre e dreno protege contra interferências eletromagnéticas.
  • Resistência e Durabilidade: Revestimento externo em poliuretano, oferecendo robustez para aplicações offshore e marítimas.
  • Ampla Faixa de Temperatura: Projetado para operar com segurança em temperaturas que variam de -20°C a +90°C.
  • Baixa Corrosividade: Em caso de incêndio, os materiais de baixa acidez protegem equipamentos eletrônicos sensíveis.
  • Instalação Otimizada: Raio de curvatura reduzido que facilita a montagem em instalações fixas com espaço limitado.
  • Conformidade Rigorosa: Atende a múltiplas normas internacionais, incluindo NEK 606 e IEC 60092, garantindo qualidade e segurança.
  • Integridade do Condutor: Condutores de cobre estanhado classe 2 para excelente condutividade e resistência à corrosão.
  • Segurança Aprimorada: Isolação em HFEPR e bainha interna em SHF2 para máxima proteção elétrica e mecânica.

Aplicações

  • Sistemas de Instrumentação: Conexão de sensores e dispositivos de medição em plataformas de petróleo e gás.
  • Redes de Comunicação: Transmissão de dados e sinais de voz em navios, balsas e outras embarcações marítimas.
  • Circuitos de Controle: Utilizado em painéis de controle para automação de maquinário e processos a bordo.
  • Sistemas de Alarme: Ideal para a fiação de sistemas de detecção de incêndio, gás e outros alarmes de segurança.
  • Automação em Plataformas: Confiabilidade para sistemas de controle de processos em ambientes offshore.
  • Monitoramento de Equipamentos: Conexão de sensores para monitorar o desempenho de motores e bombas em navios.
  • Controle de Processos Marítimos: Aplicações em sistemas que exigem transmissão de sinal estável em ambientes agressivos.
  • Sistemas de Navegação: Interligação de equipamentos eletrônicos em pontes de comando e salas de controle.
  • Comunicação Interna: Usado em sistemas de intercomunicação e telefonia a bordo de instalações marítimas.
  • Aplicações de Segurança Intrínseca: Pode ser utilizado em áreas classificadas quando combinado com bainha azul.
DADOS TÉCNICOS
Informações Gerais
Tipo de ProdutoCabos Offshore & Marítimos NEK606 com Bloqueio de Água. HydroCore®
AplicaçõesUtilizados para sistemas de instrumentação, comunicação, controle e alarme.
Parâmetros Elétricos
Tensão de Operação250 V
Resistência Máxima a 20°C (0.75 mm²)26.3 Ω/km
Resistência Máxima a 20°C (1.0 mm²)19.3 Ω/km
Resistência Máxima a 20°C (1.5 mm²)12.9 Ω/km
Capacitância Mútua (0.75 mm²)80 nF/km
Capacitância Mútua (1.0 mm²)90 nF/km
Capacitância Mútua (1.5 mm²)100 nF/km
Indutância Nominal a 1KHz (0.75 mm²)0.682 mH/km
Indutância Nominal a 1KHz (1.0 mm²)0.645 mH/km
Indutância Nominal a 1KHz (1.5 mm²)0.632 mH/km
Máximo L/R a 1KHz (0.75 mm²)20 μH/Ω
Máximo L/R a 1KHz (1.0 mm²)25 μH/Ω
Máximo L/R a 1KHz (1.5 mm²)35 μH/Ω
Design do Produto
Material do CondutorFio de cobre trançado, anelado e estanhado, classe 5 conforme IEC 60228. Disponível classe 2 mediante solicitação.
IsolaçãoComposto de EPR sem halogênio (HFEPR).
Identificação das Vias
  • Par: Preto e Azul Claro.

  • Terno (Trio): Preto, Azul Claro e Marrom.

  • Quadra: Preto, Azul Claro, Marrom e Cinza.

Blindagem ColetivaFita de poliéster com base de cobre em contato com um fio de dreno de cobre estanhado trançado.
Elementos de Bloqueio de ÁguaEnchimentos, fita e cordões para bloqueio de água longitudinal.
Capa InternaComposto termofixo sem halogênio, SHF2, na cor cinza (azul para segurança intrínseca).
Composto da Capa ExternaPoliuretano para estanqueidade transversal à água (opcionalmente PE, mas não atende ao padrão de baixa fumaça).
Cor da Capa ExternaCinza (para instrumentação padrão) ou Azul (para circuitos de Segurança Intrínseca - IS). Outras cores, como Preto para maior resistência UV, sob consulta.
Propriedades Mecânicas e Térmicas
Raio de Curvatura (durante a instalação)8 × Diâmetro Externo
Raio de Curvatura (instalação fixa)6 × Diâmetro Externo
Faixa de Temperatura-20°C a +90°C
Características do Produto
Retardante de ChamaSim, conforme IEC 60332-1 e IEC 60332-3-22.
Livre de HalogênioSim, conforme IEC 60754-1,2.
Baixa Emissão de FumaçaSim, conforme IEC 61034-1,2.
Baixa CorrosividadeSim, conforme IEC 60754-2.
Estanqueidade à ÁguaSim, conforme VG 95218 parte 29. Parcialmente bloqueado contra água.
Normas Aplicáveis
NEK 606IEC 60092-351
IEC 60092-376IEC 60092-359
IEC 60092-360IEC 60332-1
IEC 60332-3-22IEC 60754-1,2
IEC 61034-1,2VG 95218 parte 29
IEC 60228 classe 2
TABELA DE DIMENSIONAIS



ConstruçãoEspessura da Isolação (mm)Espessura Cobertura Interna (mm)Espessura Cobertura Externa (mm)Diâmetro Externo (mm)Peso (kg/km)Diâmetro do Condutor (mm)Resistência Máx. a 20°C (Ω/km)Capacitância Mútua (nF/km)Indutância Nom. a 1KHz (mH/km)Máx. L/R a 1KHz (μΗ/Ω)Tensão de Operação (V)
2 x 2 x 0.750.61.11.011.4 ± 21681.126.3800.68220250
4 x 2 x 0.750.61.11.013.5 ± 22261.126.3800.68220250
7 x 2 x 0.750.61.31.015.6 ± 23151.126.3800.68220250
8 x 2 x 0.750.61.31.016.7 ± 23571.126.3800.68220250
12 x 2 x 0.750.61.41.019.6 ± 24881.126.3800.68220250
16 x 2 x 0.750.61.51.021.7 ± 26251.126.3800.68220250
19 x 2 x 0.750.61.51.022.7 ± 26981.126.3800.68220250
24 x 2 x 0.750.61.71.026.1 ± 28931.126.3800.68220250
32 x 2 x 0.750.62.01.028.7 ± 211181.126.3800.68220250
2 x 3 x 0.750.61.11.013.0 ± 21791.126.3800.68220250
3 x 3 x 0.750.61.11.014.1 ± 22471.126.3800.68220250
4 x 3 x 0.750.61.21.015.1 ± 22941.126.3800.68220250
7 x 3 x 0.750.61.41.017.7 ± 24311.126.3800.68220250
8 x 3 x 0.750.61.41.019.5 ± 25151.126.3800.68220250
12 x 3 x 0.750.61.51.022.6 ± 26771.126.3800.68220250
16 x 3 x 0.750.61.61.025.1 ± 28771.126.3800.68220250
19 x 3 x 0.750.61.71.026.3 ± 29871.126.3800.68220250
24 x 3 x 0.750.61.81.030.2 ± 212711.126.3800.68220250
2 x 2 x 1.00.61.11.011.9 ± 22001.319.3900.64525250
4 x 2 x 1.00.61.11.014.3 ± 22681.319.3900.64525250
7 x 2 x 1.00.61.31.016.7 ± 23891.319.3900.64525250
8 x 2 x 1.00.61.31.017.7 ± 24311.319.3900.64525250
12 x 2 x 1.00.61.51.020.9 ± 25931.319.3900.64525250
16 x 2 x 1.00.61.61.023.1 ± 27671.319.3900.64525250
19 x 2 x 1.00.61.71.024.5 ± 28721.319.3900.64525250
24 x 2 x 1.00.61.81.027.9 ± 211031.319.3900.64525250
32 x 2 x 1.00.62.11.030.7 ± 213811.319.3900.64525250
3 x 3 x 1.00.61.11.014.9 ± 22941.319.3900.64525250
4 x 3 x 1.00.61.31.016.0 ± 23521.319.3900.64525250
7 x 3 x 1.00.61.51.018.9 ± 25251.319.3900.64525250
12 x 3 x 1.00.61.61.024.1 ± 28351.319.3900.64525250
16 x 3 x 1.00.61.61.026.8 ± 210761.319.3900.64525250
19 x 3 x 1.00.61.81.028.3 ± 212341.319.3900.64525250
24 x 3 x 1.00.62.01.032.4 ± 215651.319.3900.64525250
2 x 2 x 1.50.71.21.013.3 ± 22631.612.91000.63235250
4 x 2 x 1.50.71.21.016.1 ± 23621.612.91000.63235250
7 x 2 x 1.50.71.41.019.2 ± 25411.612.91000.63235250
8 x 2 x 1.50.71.41.020.4 ± 26041.612.91000.63235250
12 x 2 x 1.50.71.61.024.4 ± 28511.612.91000.63235250
16 x 2 x 1.50.71.71.027.0 ± 210971.612.91000.63235250
19 x 2 x 1.50.71.81.028.4 ± 212341.612.91000.63235250
24 x 2 x 1.50.71.91.032.7 ± 215801.612.91000.63235250
32 x 2 x 1.50.72.21.035.9 ± 219851.612.91000.63235250
2 x 3 x 1.50.71.21.015.5 ± 22781.612.91000.63235250
3 x 3 x 1.50.71.21.016.9 ± 23991.612.91000.63235250
4 x 3 x 1.50.71.31.018.3 ± 24881.612.91000.63235250
7 x 3 x 1.50.71.51.021.8 ± 27401.612.91000.63235250
8 x 3 x 1.50.71.51.023.5 ± 28611.612.91000.63235250
12 x 3 x 1.50.71.71.028.2 ± 211971.612.91000.63235250
16 x 3 x 1.50.71.81.031.4 ± 215491.612.91000.63235250
19 x 3 x 1.50.71.91.032.9 ± 217591.612.91000.63235250
24 x 3 x 1.50.72.11.038.2 ± 222681.612.91000.63235250
