HydroCore® Cabo Naval NEK 606 Water Blocked S1 or S1/S5 RFOU(i); 250V; Instrumentação e Controle; Blindagem Individual; Armado;  Max. 2,50mm²; 1 a 37 par /trio; HFEPR / SHF2 – SHF MUD / PUR;  Flame retardant; +90°C

HydroCore® Cabo Naval de Instrumentação – Flame Retardant PUR Water Blocked S1 or S1/S5 RFOU(i) 250V

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Máxima Segurança e Confiabilidade para Sistemas OffshoreProjetados para as condições mais severas em ambientes marítimos e offshore. Este cabo garante comunicação e controle contínuos, oferecendo proteção superior e durabilidade, assegurando a performance e a segurança onde a falha não é uma opção.
  • Proteção Total Contra Água: Duplo sistema de bloqueio que impede a infiltração, garantindo a integridade dos sistemas.
  • Transmissão de Dados Confiável: Blindagem e armadura robusta que protegem contra interferências, assegurando sinais precisos.
  • Segurança Contra Incêndio: Composto livre de halogênios (LSZH), baixa fumaça e retardante à propagação de chamas.
  • Resistência a Ambientes Agressivos: Resistente a lama, óleos, e produtos químicos offshore.
  • Longa Vida Útil e Confiança: Alta resistência à abrasão e UV para uma operação duradoura em aplicações críticas.

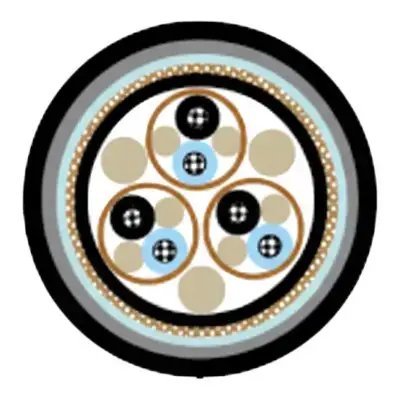

DESIGN DO PRODUTO
  • Condutores: Fio de cobre trançado, recozido e estanhado, circular, conforme IEC 60228 classe 5. Disponível classe 2 mediante solicitação.
  • Isolamento: Composto de EPR (borracha de etileno-propileno) livre de halogênio.
  • Blindagem Individual: Cada par/trio é blindado com fita de poliéster com base de cobre em contato com um fio de dreno de cobre estanhado e trançado.
  • Cama (Bedding): Composto livre de halogênio.
  • Armadura: Malha de fios de cobre estanhado.
  • Elementos de Bloqueio de Água: Fita e fios de bloqueio de água para proporcionar estanqueidade longitudinal.
  • Capa Interna: Composto termoendurecível livre de halogênio, SHF2 (para TIPO S1). Composto termoendurecível resistente à lama (MUD) e livre de halogênio, SHF MUD (para TIPO S1/S5).
  • Capa Externa: Poliuretano para proporcionar estanqueidade transversal à água.
DETALHES

Benefícios

  • Proteção Contra Água: Construção com bloqueio parcial de água para maior confiabilidade.
  • Segurança Aprimorada: Material retardante à chama, com baixa emissão de fumaça e livre de halogênio.
  • Alta Durabilidade: Revestimento externo resistente à lama, ideal para ambientes agressivos.
  • Estanqueidade Transversal: Cobertura externa de poliuretano que impede a penetração de água.
  • Operação em Temperaturas Extremas: Faixa de temperatura operacional de -20°C a +90°C.
  • Sinal Limpo e Seguro: Blindagem individual por par que protege contra interferências eletromagnéticas.
  • Resistência Mecânica: Armadura em trança de fios de cobre que garante proteção robusta.
  • Estanqueidade Longitudinal: Fitas e fios de bloqueio de água que protegem o interior do cabo.
  • Condutores Confiáveis: Cobre estanhado classe 5, resistente à oxidação em ambientes marinhos.
  • Conformidade Internacional: Projetado de acordo com as rigorosas normas IEC e NEK 606.

Aplicações

  • Sistemas de Instrumentação: Conexão precisa de sensores e medidores em plataformas e navios.
  • Redes de Comunicação: Transmissão de dados e sinais de voz em ambientes offshore e marítimos.
  • Circuitos de Controle: Automação e comando de equipamentos e processos industriais a bordo.
  • Sistemas de Alarme: Alimentação de circuitos de detecção de incêndio, gás e outros alarmes de segurança.
  • Indústria Naval e Offshore: Instalações em embarcações, sondas de perfuração e plataformas de produção.
  • Painéis de Comando e Controle: Fiação interna de gabinetes e painéis em salas de controle.
  • Equipamentos de Perfuração: Conexões elétricas em áreas que exigem resistência à lama de perfuração.
  • Automação de Processos: Interligação de CLPs, sensores e atuadores em ambientes marítimos.
  • Monitoramento e Aquisição de Dados: Sistemas SCADA em instalações remotas no mar.
  • Aplicações de Segurança Crítica: Circuitos de emergência que demandam alta confiabilidade e segurança.
DADOS TÉCNICOS
Informações Gerais
Tipo de ProdutoCabo offshore para instrumentação, comunicação, controle e sistemas de alarme, tipo S1 ou S1/S5 RFOU(i) 250V, com bloqueio de água. HydroCore®
AplicaçõesInstalação fixa em ambientes marítimos, como embarcações e plataformas de petróleo, adequados para condições com lama, umidade, secas e oleosas.
Parâmetros Elétricos
Tensão Nominal150/250V
Tensão de Teste1.5kV
Resistência Máxima do Condutor a 20°CVaria com a seção transversal: 26.3 Ω/km para 0.75mm², 19.3 Ω/km para 1.0mm², 12.9 Ω/km para 1.5mm², 8.02 Ω/km para 2.5mm².
Capacitância MútuaVaria com a seção transversal: 90 nF/km para 0.75mm², 100 nF/km para 1.0mm², 110 nF/km para 1.5mm², 120 nF/km para 2.5mm².
Indutância Nominal a 1KHzVaria com a seção transversal: 0.686 MH/km para 0.75mm², 0.649 MH/km para 1.0mm², 0.637 MH/km para 1.5mm², 0.598 MH/km para 2.5mm².
Relação L/R Máxima a 1KHzVaria com a seção transversal: 20 μH/Ω para 0.75mm², 25 μH/Ω para 1.0mm², 35 μH/Ω para 1.5mm², 50 μH/Ω para 2.5mm².
Design do Produto
Material do CondutorFios de cobre estanhado, recozido e trançado, classe 2 conforme IEC 60228. Condutores flexíveis classe 5 disponíveis sob consulta.
IsolaçãoComposto de borracha de etileno-propileno (EPR) sem halogênio (HFEPR).
Blindagem IndividualFita de poliéster com base de cobre em contato com um fio dreno de cobre estanhado trançado.
EnchimentoEnchimentos com bloqueio de água, se necessário.
Capa Interna (Bedding)Composto sem halogênio.
ArmaduraTrança de fios de cobre estanhado.
Capa Intermediária (Inner Sheath)Composto termofixo sem halogênio, SHF2 (para TIPO S1) ou composto termofixo resistente a lama (MUD) e sem halogênio, SHF MUD (para TIPO S1/S5).
Elementos de Bloqueio de ÁguaFita e cordões de bloqueio de água para estanqueidade longitudinal.
Capa ExternaPoliuretano para estanqueidade transversal à água. PE é opcional, mas não atende ao padrão de baixa emissão de fumaça.
Cor da CoberturaCinza (Azul para sistemas de segurança intrínseca).
Identificação dos Pares/TriosNúcleos codificados por cores (Pares: Preto, Azul; Trios: Preto, Azul, Marrom) e numerados com fita numerada ou números impressos diretamente nos condutores.
Características do Produto
Resistência à ChamaRetardante de chama.
Emissão de FumaçaBaixa emissão de fumaça.
Livre de HalogênioSim.
Resistência a ÓleoSim.
Resistência à LamaSim, para o tipo S1/S5.
Raio Mínimo de Curvatura10 x diâmetro total; 8 x diâmetro externo (durante a instalação); 6 x diâmetro externo (instalação fixa).
Carga Máxima de Tração50 N/mm² durante a instalação.
Temperatura de Operação-40°C a +90°C (instalação fixa); -20°C a +90°C (flexível).
Temperatura Mínima de Instalação-20°C.
Temperatura Máxima no Condutor+90°C.
Normas Aplicáveis
NEK 606IEC 60092-350
IEC 60092-351IEC 60092-359
IEC 60092-376IEC/EN 60228
IEC/EN 60332-1-2IEC/EN 60332-3-22
IEC/EN 60754-1/2IEC/EN 61034-2
IEC 61892-4VG 95218 parte 29
Diretiva de Baixa Tensão 2014/35/EUDiretiva RoHS 2015/65/EU
Diretiva Reach EC 1907/2006
TABELA DE DIMENSIONAIS
Construção (Nº de elementos x Nº de vias x Seção mm²)Espessura Nominal da Isolação (mm)Espessura Nominal do Acolchoamento (mm)Espessura Nominal da Capa Interna (mm)Espessura Nominal da Capa Externa (mm)Diâmetro Externo Nominal (mm)Peso Nominal (kg/km)
Seção Transversal: 0.75 mm²
1x2x0.750.61.11.11.012.9±2221
2x2x0.750.61.11.31.015.2±2341
4x2x0.750.61.11.31.018.2±2504
7x2x0.750.61.11.41.021.0±2704
8x2x0.750.61.11.41.022.4±2793
9x2x0.750.61.11.51.024.6±2877
10x2x0.750.61.11.51.025.5±2919
12x2x0.750.61.11.51.026.1±21061
14x2x0.750.61.11.61.027.3±21092
15x2x0.750.61.11.61.028.9±21176
16x2x0.750.61.11.61.029.3±21223
18x2x0.750.61.11.71.030.7±21334
19x2x0.750.61.11.71.031.0±21428
20x2x0.750.61.11.71.032.1±21491
21x2x0.750.61.11.81.033.0±21565
23x2x0.750.61.11.81.033.5±21675
24x2x0.750.61.21.81.035.4±21806
27x2x0.750.61.21.91.036.0±21859
30x2x0.750.61.21.91.037.1±22006
32x2x0.750.61.22.01.038.1±22163
33x2x0.750.61.22.01.038.9±22268
37x2x0.750.61.22.01.040.0±22447
1x3x0.750.61.11.21.013.3±2236
2x3x0.750.61.11.31.018.4±2515
3x3x0.750.61.11.41.019.2±2546
4x3x0.750.61.11.41.020.5±2641
5x3x0.750.61.11.51.021.8±2756
6x3x0.750.61.11.51.023.7±2877
7x3x0.750.61.11.51.023.7±2914
8x3x0.750.61.11.61.025.5±2998
9x3x0.750.61.11.61.026.6±21118
10x3x0.750.61.11.71.028.4±21150
12x3x0.750.61.11.71.029.3±21339
14x3x0.750.61.11.81.030.5±21386
15x3x0.750.61.11.81.031.3±21465
16x3x0.750.61.11.81.032.1±21538
18x3x0.750.61.11.91.033.6±21680
19x3x0.750.61.11.91.033.9±21738
20x3x0.750.61.22.01.035.2±21911
21x3x0.750.61.22.01.035.8±21985
23x3x0.750.61.22.01.037.1±22153
24x3x0.750.61.22.01.038.0±22331
27x3x0.750.61.22.11.039.9±22452
30x3x0.750.61.22.21.041.7±22683
32x3x0.750.61.22.21.042.7±22825
Seção Transversal: 1.0 mm²
1x2x1.00.61.11.21.013.4±2242
2x2x1.00.61.11.31.016.5±2389
3x2x1.00.61.11.31.018.6±2541
4x2x1.00.61.11.41.019.4±2625
5x2x1.00.61.11.41.021.1±2719
6x2x1.00.61.11.51.022.7±2830
7x2x1.00.61.11.51.022.7±2861
8x2x1.00.61.11.61.023.6±2919
9x2x1.00.61.11.61.025.8±21045
10x2x1.00.61.11.61.026.8±21061
12x2x1.00.61.11.71.027.6±21255
14x2x1.00.61.11.71.028.7±21271
15x2x1.00.61.11.81.030.5±21386
16x2x1.00.61.11.81.031.0±21444
18x2x1.00.61.11.91.032.5±21575
19x2x1.00.61.11.91.032.8±21633
20x2x1.00.61.11.91.033.9±21764
21x2x1.00.61.22.01.035.3±21880
23x2x1.00.61.22.01.035.7±22016
24x2x1.00.61.22.01.037.2±22116
27x2x1.00.61.22.11.038.5±22294
30x2x1.00.61.22.11.039.7±22483
33x2x1.00.61.22.21.041.2±22699
37x2x1.00.61.22.21.042.4±22914
1x3x1.00.61.11.21.013.8±2263
2x3x1.00.61.11.41.019.3±2583
3x3x1.00.61.11.41.019.9±2620
4x3x1.00.61.11.41.021.4±2735
5x3x1.00.61.11.51.022.7±2866
6x3x1.00.61.11.61.025.0±21024
7x3x1.00.61.11.61.025.0±21040
8x3x1.00.61.11.61.026.4±21150
9x3x1.00.61.11.71.028.4±21307
10x3x1.00.61.11.81.030.0±21328
12x3x1.00.61.11.81.030.9±21575
14x3x1.00.61.11.81.032.0±21622
15x3x1.00.61.11.91.033.1±21738
16x3x1.00.61.11.91.033.8±21964
18x3x1.00.61.22.01.035.9±22032
19x3x1.00.61.22.01.036.2±22142
20x3x1.00.61.22.01.037.1±22258
21x3x1.00.61.22.11.037.9±22357
23x3x1.00.61.22.11.039.6±22651
24x3x1.00.61.22.11.040.7±22819
27x3x1.00.61.22.21.042.3±22924
30x3x1.00.61.22.31.044.1±23203
32x3x1.00.61.22.31.045.2±23376
Seção Transversal: 1.5 mm²
1x2x1.50.71.11.21.014.4±2284
2x2x1.50.71.11.41.017.8±2520
3x2x1.50.71.11.41.019.9±2672
4x2x1.50.71.11.51.021.5±2751
5x2x1.50.71.11.51.023.5±2893
6x2x1.50.71.11.61.025.3±21040
7x2x1.50.71.11.61.025.3±21082
8x2x1.50.71.11.71.026.8±21187
9x2x1.50.71.11.71.028.9±21292
10x2x1.50.71.11.81.030.2±21334
12x2x1.50.71.11.81.031.3±21444
14x2x1.50.71.11.81.032.2±21596
15x2x1.50.71.21.91.034.7±21769
16x2x1.50.71.22.01.035.4±21864
18x2x1.50.71.22.01.037.0±22016
19x2x1.50.71.22.01.037.3±22090
20x2x1.50.71.22.11.039.2±22368
21x2x1.50.71.22.11.040.2±22462
23x2x1.50.71.22.21.041.0±22667
24x2x1.50.71.22.21.042.7±22741
27x2x1.50.71.22.31.043.7±22914
30x2x1.50.71.22.31.045.1±23155
33x2x1.50.71.42.41.047.1±23654
37x2x1.50.71.42.51.048.7±23780
1x3x1.50.71.11.21.015.0±2315
2x3x1.50.71.11.41.019.5±2536
3x3x1.50.71.11.51.022.1±2777
4x3x1.50.71.11.51.023.8±2914
5x3x1.50.71.11.61.025.3±21097
6x3x1.50.71.11.71.027.9±21292
7x3x1.50.71.11.71.028.0±21328
8x3x1.50.71.11.81.029.8±21475
9x3x1.50.71.11.81.031.5±21664
10x3x1.50.71.11.91.033.8±21764
12x3x1.50.71.22.01.035.1±22048
14x3x1.50.71.22.01.036.6±22121
15x3x1.50.71.22.01.037.6±22252
16x3x1.50.71.22.11.038.6±22573
18x3x1.50.71.22.21.041.2±22709
19x3x1.50.71.22.21.041.5±22809
20x3x1.50.71.22.21.042.5±23019
21x3x1.50.71.22.31.043.5±23150
23x3x1.50.71.22.31.045.0±23423
24x3x1.50.71.42.41.046.9±23476
27x3x1.50.71.42.41.048.4±23817
30x3x1.50.71.42.51.050.5±24179
32x3x1.50.71.42.61.052.0±24436
Seção Transversal: 2.5 mm²
1x2x2.50.71.11.21.015.3±2336
2x2x2.50.71.11.41.019.5±2557
3x2x2.50.71.11.51.022.2±2819
4x2x2.50.71.11.51.023.5±2945
5x2x2.50.71.11.61.025.4±21113
6x2x2.50.71.11.71.027.4±21297
7x2x2.50.71.11.71.027.4±21355
8x2x2.50.71.11.71.029.5±21470
9x2x2.50.71.11.81.031.4±21570
10x2x2.50.71.11.91.032.9±21675
12x2x2.50.71.11.91.033.6±21843
14x2x2.50.71.22.01.035.6±22090
15x2x2.50.71.22.11.038.0±22273
16x2x2.50.71.22.11.038.9±22468
18x2x2.50.71.22.21.040.9±22693
19x2x2.50.71.22.21.041.3±22798
20x2x2.50.71.22.21.042.8±23024
21x2x2.50.71.22.31.044.1±23171
23x2x2.50.71.22.31.044.7±23418
24x2x2.50.71.42.41.047.2±23497
27x2x2.50.71.42.41.048.1±23796
30x2x2.50.71.42.51.049.8±24148
33x2x2.50.71.42.61.051.7±24515
37x2x2.50.71.42.61.053.2±24904
1x3x2.50.71.11.31.015.9±2373
2x3x2.50.71.11.51.022.9±2882
3x3x2.50.71.11.51.023.6±2992
4x3x2.50.71.11.61.025.3±21171
5x3x2.50.71.11.71.027.4±21381
6x3x2.50.71.11.81.030.3±21633
7x3x2.50.71.11.81.030.3±21722
8x3x2.50.71.11.81.032.2±21869
9x3x2.50.71.21.91.034.6±22158
10x3x2.50.71.22.01.037.1±22184
12x3x2.50.71.22.11.038.8±22557
14x3x2.50.71.22.11.040.3±22835
15x3x2.50.71.22.21.041.7±23040
16x3x2.50.71.22.21.042.8±23203
18x3x2.50.71.22.31.044.9±23502
19x3x2.50.71.22.31.045.3±23644
20x3x2.50.71.42.41.046.9±23974
21x3x2.50.71.42.41.047.8±24132
23x3x2.50.71.42.51.049.7±24358
24x3x2.50.71.42.51.050.6±24515
27x3x2.50.71.42.61.053.1±25003
30x3x2.50.71.42.71.055.5±25497
32x3x2.50.71.62.81.057.5±25901
PRODUTOS RELACIONADOS

FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
