Cabo de Potência e Controle; Uso Móvel; até 0,75mm² 300/500V; Acima de 1,00mm² 500/750V; 2 a 42 condutores; Veias Numeradas; LSZH, Innovlon/PUR, Resistência a Óleos; -50°C/+80°C

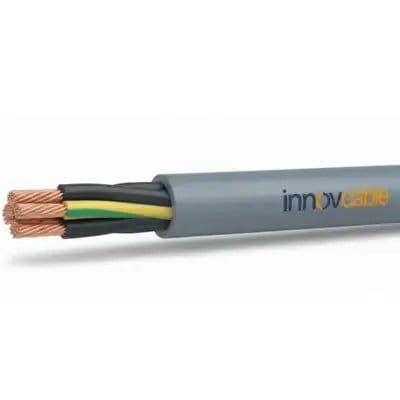

Cabo Uso Móvel Controle / Comando / Potência Movflex® SK-PUR Heavy Duty
- Capacidade alta de Ciclos de Dobra: Estrutura interna especialmente projetada para suportar milhões de ciclos de dobra sem danificar os condutores.
- Revestimento Ultra Resistente em PUR: Oferece proteção superior contra abrasão, rasgos, óleos e produtos químicos agressivos.
- Performance “High” para Automação: Ideal para movimentos rápidos e acelerações bruscas em robôs industriais e sistemas de manuseio.
- Aplicações em Robótica Avançada: Perfeito para esteiras porta cabos, braços robóticos de movimento não axial, turbinas eólicas e qualquer equipamento com movimento rotacional.
- Redução de Paradas e Manutenção: Um investimento em durabilidade que assegura a continuidade da produção e aumenta a eficiência.
- Material do condutor: fios de cobre nu
- Classe do condutor: de acordo com a DIN VDE 0295 classe 5/6 e IEC 60228 cl. 5/6
- Isolamento da Veia: INNOVLON especial para aplicações moveis, livre de halogênios
- Veias pretas identificadas por numero sequenciais de acordo com a VDE 0293 com verde terra (G)

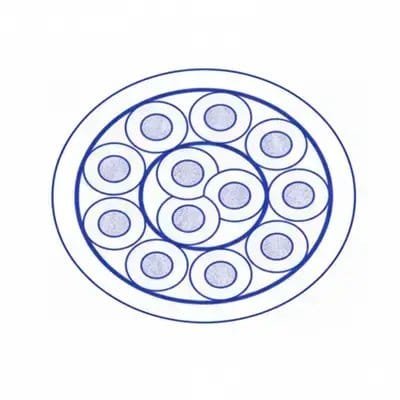

- Condutores: Torcidos em camadas
- Capa externa: PUR especial resistente a óleos, graxas, lubrificantes, fluidos refrigerante e ácidos, livre de halogênios
- Capa externa na cor Cinza, RAL 7001
- Voltagem nominal: até 0,75mm² – 300/500V; acima de 1,00mm² – 500/750V
- Teste de voltagem: até 0,75mm² – 2000V; acima de 1,00mm² – 3000V
- Resistência do condutor: de acordo com a VDE 0295 classe 5/6 e IEC 60228 classe 5/6
- Resistência do isolamento: Min.20 MΩX Km em 20 ° C
- Raio min. de curvatura fixa: 4 x d
- Raio min. de curvatura móvel: 7,5 x d < 10 m | 10 x d ≥ 10 m
Benefícios
| Aplicações
|
| Informações Gerais | |
|---|---|
| Marca | MOVFLEX® |
| Tipo de Produto | Cabo de Potência e Controle |
| Parâmetros Elétricos | |
| Voltagem Nominal | até 0,75mm² 300/500V; acima de 1,00mm² 500/750V |
| Voltagem de Ensaio | até 0,75mm² 2000V; acima de 1,00mm² 3000V |
| Resistência do Condutor | de acordo com a VDE 0295 classe 5/6 e IEC 60228 classe 5/6 |
| Resistência do Isolamento | Min.20 MΩX Km em 20 ° C |
| Design do Produto | |
| Material do Condutor | Cobre Nu |
| Design do Condutor | de acordo com a DIN VDE 0295 classe 5/6 e IEC 60228 cl. 5/6 |
| Inclui condutor de proteção (Terra) | Opcional |
| Tipo de Torção | Torção em camadas |
| Blindado | Não |
| Com armadura | Não |
| Formato do Cabo | Redondo |
| Material Base da Isolação da Veia | INNOVLON especial para aplicações moveis, livre de halogênios |
| Material Base da Capa Intermediaria | Não aplicável |
| Material Base da Cobertura Externa | PUR especial resistente a óleos, graxas, lubrificantes, fluidos refrigerante, ácidos, impactos, livre de halogênios e retardante a chama |
| Abreviação do Material de Cobertura | PUR |
| Cor da Cobertura | Cinza |
| Identificação das Vias | Numérica |
| Código de cores das vias | VDE 0293-1 EN 50334 |
| Características do Produto | |
| Área de Aplicação | Uso móvel Esteira porta-cabo |
| Para flexão contínua | Sim |
| Para carga de torção | Não |
| Raio Mín. de Curvatura, instalação fixa | 4 x diâmetro externo |
| Raio Mín. de Curvatura, movimento permanente | 7,5 x d < 10 m | 10 x d ≥ 10 m |
| Velocidade | Autossustentável: máx. 10 m/s, Planador: máx. 5 m/s |
| Comprimento Transversal | Máximo de 50 m |
| Aceleração | Máximo 20 m/s² |
| Ciclos de Dobra | > 5 milhões - 10 milhões |
| Temperatura, instalação fixa | -50 °C a 80 °C |
| Temperatura, movimento ocasional | -40 °C a 80 °C |
| Temperatura, flexão contínua | -40°C a 80 °C |
| Retardante de chama | Não |
| Resistente a UV | Não |
| Resistente a químicos | Sim |
| Livre de halogênio | De acordo com IEC 60754-1 |
| Resistente a óleo | Sim |
| Normas Aplicáveis | |
| IEC 60228 CLASSE 5/6 | DIN VDE 0295 CLASSE 5/6 |
| DIN EN 60811-404 | RAL 7001 |
| IEC 60754-1 | |
| Dimensional x mm² | Diâmetro externo Ø mm | Peso do cobre kg/km | Peso kg/km |
| 3G0,5 | 5,1 | 15 | 31 |
| 4G0,5 | 5,5 | 20 | 39 |
| 5G0,5 | 5,9 | 25 | 47 |
| 7G0,5 | 7,1 | 35 | 62 |
| 12G0,5 | 8,9 | 60 | 105 |
| 18G0,5 | 10,3 | 90 | 158 |
| 25G0,5 | 12,5 | 125 | 229 |
| 34G0,5 | 14 | 170 | 301 |
| 42G0,5 | 15,9 | 210 | 364 |
| 2G0,75 | 5,4 | 15 | 32 |
| 3G0,75 | 5,5 | 25 | 42 |
| 4G0,75 | 6,1 | 30 | 53 |
| 5G0,75 | 6,7 | 38 | 65 |
| 7G0,75 | 7,6 | 53 | 85 |
| 12G0,75 | 9,7 | 90 | 144 |
| 18G0,75 | 11,5 | 135 | 220 |
| 25G0,75 | 13,9 | 188 | 314 |
| 34G0,75 | 15,6 | 255 | 421 |
| 42G0,75 | 17,7 | 315 | 509 |
| 3G1 | 5,8 | 30 | 51 |
| 4G1 | 6,4 | 40 | 64 |
| 5G1 | 7,1 | 50 | 79 |
| 7G1 | 8,3 | 70 | 105 |
| 12G1 | 10,7 | 120 | 178 |
| 18G1 | 12,1 | 180 | 272 |
| 25G1 | 14,8 | 250 | 385 |
| 34G1 | 16,5 | 340 | 524 |
| 42G1 | 19,5 | 420 | 630 |
| 3G1,5 | 6,5 | 45 | 75 |
| 4G1,5 | 7,3 | 60 | 90 |
| 5G1,5 | 8 | 75 | 110 |
| 7G1,5 | 9,5 | 105 | 145 |
| 12G1,5 | 11,6 | 180 | 251 |
| 18G1,5 | 13,9 | 270 | 387 |
| 25G1,5 | 16,8 | 375 | 553 |
| 34G1,5 | 18,9 | 510 | 748 |
| 42G1,5 | 21,4 | 630 | 902 |
| 3G2,5 | 8,1 | 75 | 105,8 |
| 4G2,5 | 8,7 | 100 | 141 |
| 5G2,5 | 9,8 | 125 | 173 |
| 7G2,5 | 11,8 | 175 | 233 |
| 12G2,5 | 15,5 | 300 | 399 |
| 18G2,5 | 18,5 | 450 | 664 |
| 25G2,5 | 22,5 | 625 | 875 |
| 4G4 | 12,2 | 160 | 248 |
| 5G4 | 13,6 | 200 | 305 |
| 7G4 | 16,4 | 280 | 408 |
| 1X6 | 7,3 | 60 | 95 |
| 4G6 | 14,5 | 240 | 376 |
| 7G6 | 19,8 | 420 | 620 |
| 1X10 | 8,1 | 100 | 138 |
| 4G10 | 16,7 | 400 | 521 |
| 7G10 | 22,6 | 700 | 896 |
| 1X16 | 10,5 | 160 | 203 |
| 4G16 | 24,1 | 640 | 900 |
| 7G16 | 32,5 | 1120 | 1481 |
| 1X25 | 12,4 | 250 | 311 |
| 4G25 | 28,4 | 1000 | 1331 |
| 1X35 | 13,8 | 350 | 433 |
| 1X50 | 15 | 500 | 590 |
| 1X70 | 18,1 | 700 | 900 |
| 1X95 | 18,3 | 950 | 1530 |
| 1X120 | 20 | 1200 | 2100 |
| 1X150 | 22,2 | 1500 | 2600 |
| 1X185 | 25,3 | 1884 | 2030 |
