Cabo de Potência e Controle; Uso Móvel;  até 0,75mm² 300/500V; Acima de 1,00mm² 500/750V; 2 a 42 condutores; Veias Numeradas; LSZH, Innovlon/PUR, Resistência a Chama e Óleos; -50°C/+90°C

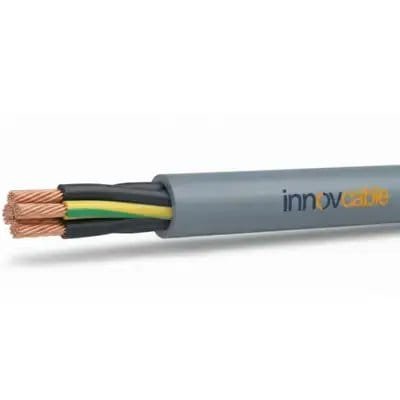

Cabo Uso Móvel Controle / Comando / Potência Movflex® SK-PUR-AC Heavy Duty

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Movflex Control High AC: Potência e Controle para Movimentos Projetado para as mais exigentes aplicações em esteirs porta cabos. Este cabo de alta performance com revestimento em Poliuretano (PUR) e construção elevada de ciclos de dobra, garante a máxima vida útil e confiabilidade onde cabos convencionais falham.
  • Capacidade alta de Ciclos de Dobra: Estrutura interna especialmente projetada para suportar milhões de ciclos de dobra sem danificar os condutores.
  • Revestimento Ultra Resistente em PUR: Oferece proteção superior contra abrasão, rasgos, óleos e produtos químicos agressivos. Resistente a chama.
  • Performance “High” para Automação: Ideal para movimentos rápidos e acelerações bruscas em robôs industriais e sistemas de manuseio.
  • Aplicações em Robótica Avançada: Perfeito para esteiras porta cabos, braços robóticos de movimento não axial, turbinas eólicas e qualquer equipamento com movimento rotacional.
  • Redução de Paradas e Manutenção: Um investimento em durabilidade que assegura a continuidade da produção e aumenta a eficiência.
DESIGN DO PRODUTO



  • Material do condutor: fios de cobre nu
  • Classe do condutor: de acordo com a DIN VDE 0295 classe 5 e IEC 60228 cl. 5
  • Isolamento da Veia: INNOVLON especial para aplicações moveis, livre de halogênios
  • Veias pretas identificadas por numero sequenciais de acordo com a VDE 0293 com verde terra (G)
  • Condutores: Torcidos em camadas
  • Capa externa: PUR-AC especial resistente a óleos, graxas, lubrificantes, fluidos refrigerante e ácidos, livre de halogênios
  • Capa externa na cor Cinza, RAL 7001
  • Voltagem nominal: até 0,75mm² – 300/500V; acima de 1,00mm² – 500/750V
  • Teste de voltagem: até 0,75mm² – 2000V; acima de 1,00mm² – 3000V
  • Resistência do condutor: de acordo com a VDE 0295 classe 6 e IEC 60228 classe 6
  • Resistência do isolamento: Min.20 MΩX Km em 20 ° C
  • Raio min. de curvatura fixa: 4 x d
  • Raio min. de curvatura móvel: 7,5 x d < 10 m | 10 x d ≥ 10 m
  • Comportamento ao fogo: de acordo com a VDE 0482-332-2-1 e DIN EN 60332-2-1 retardante a chama
DETALHES

Benefícios

  • Longa vida útil: Projetado para suportar milhões de ciclos em esteiras porta-cabos.
  • Flexibilidade Superior: Condutores extra flexíveis classe 6 para raios de curvatura reduzidos.
  • Resistência Química Elevada: Cobertura em PUR imune a óleos, graxas e produtos químicos.
  • Ampla faixa de temperatura: Operação segura de -50°C a +80°C em aplicações móveis.
  • Alta resistência à abrasão: Ideal para ambientes industriais severos e com atrito constante.
  • Durabilidade em ambientes úmidos: Proteção contra hidrólise e ataque de micróbios.
  • Segurança Aumentada: Material livre de halogênio, auto extinguível e retardante à chama.
  • Instalação otimizada: Diâmetro externo reduzido para economizar espaço valioso na esteira.
  • Alta performance dinâmica: Desenvolvido para sistemas com altas velocidades e acelerações.
  • Redução de paradas: Confiabilidade que minimiza custos de manutenção não planejada.

Aplicações

  • Centros de usinagem CNC: Alimentação de eixos e sensores em movimento contínuo e rápido.
  • Robôs de solda e manipulação: Conexões flexíveis e duráveis para braços robóticos industriais.
  • Máquinas de embalagem: Sincronismo de atuadores e sensores em linhas de alta produtividade.
  • Pontes rolantes e pórticos: Transmissão de energia e controle em equipamentos de grande porte.
  • Sistemas de automação: Confiabilidade superior para linhas de produção e montagem automatizadas.
  • Indústria automotiva: Aplicações robustas em prensas, linhas de estampagem e robôs de montagem.
  • Máquinas para madeira: Resistência a cavacos, pó e óleos em ambientes de marcenaria industrial.
  • Sistemas de armazenamento: Energia e dados para transelevadores e shuttles em armazéns.
  • Equipamentos de manufatura: Controle preciso para máquinas operatrizes e ferramentas especiais.
  • Máquinas especiais: Solução versátil para projetos de engenharia que exigem movimento constante.
DADOS TÉCNICOS
Informações Gerais
Marca MOVFLEX®
Tipo de Produto Cabo de Potência e Controle
Parâmetros Elétricos
Voltagem Nominal até 0,75mm² 300/500V; acima de 1,00mm² 500/750V
Voltagem de Ensaio até 0,75mm² 2000V; acima de 1,00mm² 3000V
Resistência do Condutor de acordo com a VDE 0295 classe 5 ou 6 e IEC 60228 classe 5 ou 6
Resistência do Isolamento Min.20 MΩX Km em 20 ° C
Design do Produto
Material do Condutor Cobre Nu
Design do Condutor de acordo com a DIN VDE 0295 classe 5 ou 6 e IEC 60228 cl. 5 ou 6
Inclui condutor de proteção (Terra) Opcional
Tipo de Torção Torção em Camadas
Blindado Não
Com armadura Não
Formato do Cabo Redondo
Material Base da Isolação da Veia INNOVLON especial para aplicações moveis, livre de halogênios
Material Base da Capa Intermediaria Não aplicável
Material Base da Cobertura Externa PUR especial resistente a óleos, graxas, lubrificantes, fluidos refrigerante, ácidos, impactos, livre de halogênios e retardante a chama
Abreviação do Material de Cobertura PUR
Cor da Cobertura Cinza
Identificação das Vias Numérica
Código de cores das vias VDE 0293-1
EN 50334
Características do Produto
Área de Aplicação Uso móvel
Esteira porta-cabo
Para flexão contínua Sim
Para carga de torção Não
Raio Mín. de Curvatura, instalação fixa 4 x diâmetro externo
Raio Mín. de Curvatura, movimento permanente 7,5 x d < 10 m | 10 x d ≥ 10 m
Velocidade Autossustentável: máx. 10 m/s, Planador: máx. 5 m/s
Comprimento Transversal Máximo de 50 m
Aceleração Máximo 20 m/s²
Ciclos de Dobra > 5 milhões - 10 milhões
Temperatura, instalação fixa -50 °C a 80 °C
Temperatura, movimento ocasional -40 °C a 80 °C
Temperatura, flexão contínua -40°C a 80 °C
Retardante de chama De acordo com a IEC 60332-1-2, FT1, VW-1
Resistente a UV Não
Resistente a químicos Sim
Livre de halogênio De acordo com IEC 60754-1
Resistente a óleo Sim
Normas Aplicáveis
IEC 60228 CLASSE 5 ou 6 DIN VDE 0295 CLASSE 5 ou 6
DIN EN 60811-404 RAL 7001
IEC 60332-1-2, FT1, VW-1 IEC 60754-1
TABELA DE DIMENSIONAIS



Dimensional x mm² Diâmetro externo Ø mm Peso do cobre kg/km Peso kg/km
3G0,5 5,1 15 31
4G0,5 5,5 20 39
5G0,5 5,9 25 47
7G0,5 7,1 35 62
12G0,5 8,9 60 105
18G0,5 10,3 90 158
25G0,5 12,5 125 229
34G0,5 14 170 301
42G0,5 15,9 210 364
2G0,75 5,4 15 32
3G0,75 5,5 25 42
4G0,75 6,1 30 53
5G0,75 6,7 38 65
7G0,75 7,6 53 85
12G0,75 9,7 90 144
18G0,75 11,5 135 220
25G0,75 13,9 188 314
34G0,75 15,6 255 421
42G0,75 17,7 315 509
3G1 5,8 30 51
4G1 6,4 40 64
5G1 7,1 50 79
7G1 8,3 70 105
12G1 10,7 120 178
18G1 12,1 180 272
25G1 14,8 250 385
34G1 16,5 340 524
42G1 19,5 420 630
3G1,5 6,5 45 75
4G1,5 7,3 60 90
5G1,5 8 75 110
7G1,5 9,5 105 145
12G1,5 11,6 180 251
18G1,5 13,9 270 387
25G1,5 16,8 375 553
34G1,5 18,9 510 748
42G1,5 21,4 630 902
3G2,5 8,1 75 105,8
4G2,5 8,7 100 141
5G2,5 9,8 125 173
7G2,5 11,8 175 233
12G2,5 15,5 300 399
18G2,5 18,5 450 664
25G2,5 22,5 625 875
4G4 12,2 160 248
5G4 13,6 200 305
7G4 16,4 280 408
1X6 7,3 60 95
4G6 14,5 240 376
7G6 19,8 420 620
1X10 8,1 100 138
4G10 16,7 400 521
7G10 22,6 700 896
1X16 10,5 160 203
4G16 24,1 640 900
7G16 32,5 1120 1481
1X25 12,4 250 311
4G25 28,4 1000 1331
1X35 13,8 350 433
1X50 15 500 590
1X70 18,1 700 900
1X95 18,3 950 1530
1X120 20 1200 2100
1X150 22,2 1500 2600
1X185 25,3 1884 2030
