Cabo de Potência e Controle; Uso Móvel; até 0,75mm² 300/500V; Acima de 1,00mm² 500/750V; 2 a 42 condutores; Veias Numeradas; PVC/PVC, Resistência a Chama e a Óleos; -40°C/+90°C

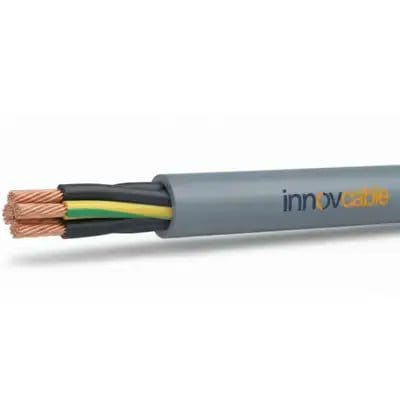

Cabo Uso Móvel Controle / Comando / Potência Movflex® Normal SK-PVC
- Alta Durabilidade Mecânica: Projetado para resistir a milhões de ciclos de flexão em esteiras porta-cabos.
- Resistente ao Ambiente Industrial: Revestimento em PVC especial imune a óleos, graxas e umidade.
- Ideal para Automação: Aplicação perfeita em esteiras porta cabos, centros de usinagem, robótica, e linhas de montagem automatizadas.
- Máxima Segurança Operacional: Propriedades antichama que garantem a proteção de seus equipamentos e instalações.
|
Benefícios
| Aplicações
|
| Informações Gerais | |
|---|---|
| Marca | MOVFLEX® |
| Tipo de Produto | Cabo de Potência e Controle |
| Parâmetros Elétricos | |
| Voltagem Nominal | até 0,75mm² 300/500V; acima de 1,00mm² 500/750V |
| Voltagem de Ensaio | até 0,75mm² 2000V; acima de 1,00mm² 3000V |
| Resistência do Condutor | de acordo com a VDE 0295 classe 5/6 e IEC 60228 classe 5/6 |
| Resistência do Isolamento | Min.20 MΩX Km em 20 ° C |
| Design do Produto | |
| Material do Condutor | Cobre Nu |
| Design do Condutor | de acordo com a DIN VDE 0295 classe 5/6 e IEC 60228 cl. 5/6 |
| Inclui condutor de proteção (Terra) | Opcional |
| Tipo de Torção | Torção em Camadas |
| Blindado | Não |
| Com armadura | Não |
| Formato do Cabo | Redondo |
| Material Base da Isolação da Veia | PVC especial para aplicações móveis |
| Material Base da Capa Intermediaria | Não se aplica |
| Material Base da Cobertura Externa | PVC especial resistente a óleos, graxas, lubrificantes, fluidos refrigerante e ácidos - DIN EN 60811-404 (somente óleo mineral) retardante a chama de acordo com a IEC 60332-1-2, FT1, VW-1 |
| Abreviação do Material de Cobertura | PVC |
| Cor da Cobertura | Cinza |
| Identificação das Vias | Numérica |
| Código de cores das vias | VDE 0293-1 EN 50334 |
| Características do Produto | |
| Área de Aplicação | Uso móvel Esteira porta-cabo |
| Para flexão contínua | Sim |
| Para carga de torção | Não |
| Raio Mín. de Curvatura, instalação fixa | 4 x diâmetro externo |
| Raio Mín. de Curvatura, movimento permanente | 7,5 x d < 10 m | 10 x d ≥ 10 m |
| Velocidade | Autossustentável: máx. 5 m/s, Deslizamento: máx. 2,5 m/s |
| Comprimento Transversal | Máximo de 25 m |
| Aceleração | Máximo 10 m/s² |
| Ciclos de Dobra | > 3 Milhões - 5 Milhões |
| Temperatura, instalação fixa | -40 °C a 90 °C |
| Temperatura, movimento ocasional | -5 °C a 90 °C |
| Temperatura, flexão contínua | 0°C a 90 °C |
| Retardante de chama | De acordo com a IEC 60332-1-2, FT1, VW-1 |
| Resistente a UV | Não |
| Resistente a químicos | Sim |
| Livre de halogênio | Não |
| Resistente a óleo | Sim |
| Normas Aplicáveis | |
| IEC 60228 CLASSE 5/6 | DIN VDE 0295 CLASSE 5/6 |
| DIN EN 60811-404 | RAL 7001 |
| IEC 60332-1-2, FT1, VW-1 | |
| Dimensional n x mm² | Diâmetro externo Ø mm | Peso do cobre kg/km | Peso kg/km |
| 3G0,5 | 7,3 | 39 | 110 |
| 4G0,5 | 7,9 | 49 | 124 |
| 5G0,5 | 8,4 | 58 | 157 |
| 7G0,5 | 9,8 | 73 | 167 |
| 12G0,5 | 11,3 | 108 | 224 |
| 18G0,5 | 13,4 | 148 | 323 |
| 25G0,5 | 17,2 | 196 | 455 |
| 34G0,5 | 19,3 | 251 | 542 |
| 42G0,5 | 20,4 | 299 | 607 |
| 3G0,75 | 7,8 | 47 | 124 |
| 4G0,75 | 8,4 | 61 | 162 |
| 5G0,75 | 9 | 70 | 182 |
| 7G0,75 | 10,7 | 93 | 196 |
| 12G0,75 | 12,4 | 140 | 277 |
| 18G0,75 | 14,9 | 196 | 403 |
| 25G0,75 | 18 | 263 | 556 |
| 34G0,75 | 21,5 | 343 | 707 |
| 42G0,75 | 22,7 | 407 | 819 |
| 3G1 | 8,2 | 63 | 159 |
| 4G1 | 8,9 | 76 | 189 |
| 5G1 | 9,8 | 88 | 219 |
| 7G1 | 11,4 | 111 | 234 |
| 12G1 | 13,4 | 174 | 376 |
| 18G1 | 16,1 | 248 | 531 |
| 25G1 | 19,5 | 334 | 707 |
| 34G1 | 24,5 | 437 | 906 |
| 42G1 | 26 | 536,6 | 1.031,00 |
| 3G1,5 | 9 | 79 | 199 |
| 4G1,5 | 9,9 | 95 | 229 |
| 5G1,5 | 10,9 | 114 | 236 |
| 7G1,5 | 12,7 | 153 | 300 |
| 12G1,5 | 15,1 | 245 | 473 |
| 18G1,5 | 17,6 | 349 | 644 |
| 25G1,5 | 21,9 | 468 | 905 |
| 4G2,5 | 11,8 | 143 | 319 |
| 5G2,5 | 13,2 | 172 | 375 |
| 7G2,5 | 15,6 | 227 | 418 |
| 12G2,5 | 18,2 | 366 | 664 |
| 18G2,5 | 24,4 | 536 | 963 |
| 25G2,5 | 28,6 | 742 | 1.392,00 |
| 4G4 | 13,7 | 212 | 462 |
| 5G4 | 15,3 | 259 | 543 |
| 7G4 | 20,2 | 331 | 647 |
| 4G6 | 16,1 | 305 | 618 |
| 7G6 | 23,2 | 502 | 837 |
| 4G10 | 20,2 | 479 | 904 |
| 7G10 | 28,2 | 790 | 1.266,00 |
| 4G16 | 23,2 | 725 | 1.257,00 |
| 7G16 | 32,3 | 1.236,00 | 1.816,00 |
| 4G25 | 30,8 | 1.078,00 | 1.727,00 |
