Cabo de Potência e Controle; Blindado, Uso Móvel;  até 0,75mm² 300/500V; Acima de 1,00mm² 500/750V; 2 a 25 condutores; Veias Numeradas; LSZH, Innovlon/PUR/PUR, Resistência a Chama e Óleos;  -50°C/+90°C

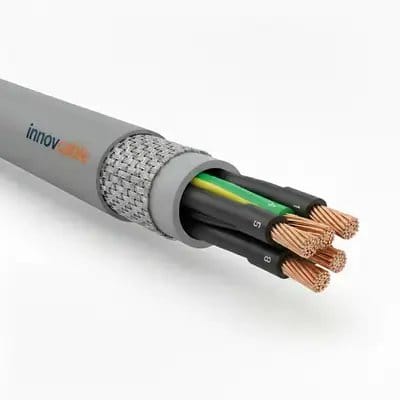

Cabo Uso Móvel Blindado Controle / Comando / Potência Movflex® SK-C-PUR-AC Heavy Duty

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Movflex Control High AC Blindado: A Elite para Esteiras Porta Cabos de Alta Complexidade A solução definitiva que une todas as tecnologias para os sistemas de automação mais avançados. Este cabo combina construção para alta performance, blindagem superior e (C) a extrema resistência do PUR para garantir performance inabalável em robôs, esteiras porta cabos e máquinas que executam movimentos rápidos.
  • Engenharia para Alto Ciclo de  Flexão: Projetado para suportar os mais severos ciclos de flexão continuos em aplicações robóticas e alta performance em esteiras porta cabos.
  • Blindagem Total Contra Ruídos: Malha de cobre de alta densidade que garante a integridade do sinal, essencial para a precisão dos movimentos.
  • Invulnerável ao Ambiente Fabril: A capa de Poliuretano (PUR) oferece a máxima proteção contra abrasão, óleos e cavacos metálicos. Resistente a chama.
  • Ideal para Aplicações Críticas: Indispensável em Esteiras Porta Cabos de elevada velocidade, centros de usinagem e sistemas de manuseio automatizado.
  • Máxima Confiabilidade e Vida Útil: Assegura operação contínua e sem falhas, representando o melhor investimento contra paradas de produção.
DESIGN DO PRODUTO
  • Material do condutor fios de cobre nu
  • Classe do condutor: de acordo com a DIN VDE 0295 classe 5/6 e IEC 60228 cl. 5/6
  • Isolamento da Veia: INNOVLON – composto especial para aplicações moveis, livre de halogênio
  • Veias pretas identificadas por numero sequenciais de acordo com a VDE 0293 com verde terra (G)
  • Condutores: Torcidos em camadas
  • Capa intermediaria: PUR especial resistente a óleos, graxas, lubrificantes, fluidos refrigerante, ácidos e impactos, livre de halogênio
  • Blindagem: Malha de cobre estanhado com 85% de cobertura
  • Capa externa: PUR-AC especial resistente a óleos, graxas, lubrificantes, fluidos refrigerante, ácidos e impactos, livre de halogênio
  • Capa externa na cor Cinza, RAL 7001
  • Voltagem nominal: até 0,75mm² – 300/500V; acima de 1,00mm² – 500/750V
  • Teste de voltagem: até 0,75mm² – 2000V; acima de 1,00mm² – 3000V
  • Resistência do condutor: de acordo com a VDE 0295 classe 5/6 e IEC 60228 classe 5/6
  • Resistência do isolamento: Min.20 MΩX Km em 20 ° C
  • Raio min. de curvatura fixa: 4 x d
  • Raio min. de curvatura móvel: 7,5 x d < 10 m | 10 x d ≥ 10 m
  • Comportamento ao fogo: de acordo com a VDE 0482-332-2-1 e DIN EN 60332-2-1 retardante a chama
DETALHES

Benefícios

  • Máxima vida útil: Construído para milhões de ciclos de flexão contínua.
  • Altamente flexível: Condutores para raios de curvatura reduzidos.
  • Resistência química superior: Cobertura em PUR imune a óleos e graxas.
  • Ampla faixa de temperatura: Opera com segurança de -50°C a +80°C.
  • Extrema resistência à abrasão: Ideal para ambientes industriais agressivos.
  • Transmissão de sinal segura: Blindagem eficaz contra interferência eletromagnética (EMC).
  • Segurança aprimorada: Material livre de halogênio e retardante à chama.
  • Instalação otimizada: Diâmetro externo reduzido para economizar espaço valioso.
  • Alta velocidade e aceleração: Projetado para esteiras porta-cabos de alta dinâmica.
  • Redução de paradas: Confiabilidade que minimiza custos de manutenção não planejada.

Aplicações

  • Centros de usinagem CNC: Alimentação de fusos e sensores em movimento.
  • Robôs de solda e montagem: Conexões flexíveis para braços robóticos industriais.
  • Máquinas de embalagem: Sincronismo de sensores e atuadores em linhas rápidas.
  • Pontes rolantes e pórticos: Transmissão de energia e controle em longos percursos.
  • Sistemas de automação: Confiabilidade em linhas de produção automatizadas.
  • Indústria automotiva: Aplicações robustas em prensas e linhas de estampagem.
  • Máquinas para madeira: Resistência a cavacos e ambientes com pó.
  • Sistemas de armazenamento: Energia para transelevadores e shuttles em armazéns.
  • Equipamentos de manuseio: Controle preciso para guindastes e equipamentos portuários.
  • Máquinas especiais: Solução versátil para projetos de engenharia customizados.
DADOS TÉCNICOS
Informações Gerais
Marca MOVFLEX®
Tipo de Produto Cabo de Potência e Controle
Parâmetros Elétricos
Voltagem Nominal até 0,75mm² 300/500V; acima de 1,00mm² 500/750V
Voltagem de Ensaio até 0,75mm² 2000V; acima de 1,00mm² 3000V
Resistência do Condutor de acordo com a VDE 0295 classe 5/6 e IEC 60228 classe 5/6
Resistência do Isolamento Min.20 MΩX Km em 20 ° C
Design do Produto
Material do Condutor Cobre Nu
Design do Condutor de acordo com a DIN VDE 0295 classe 5/6 e IEC 60228 cl. 5/6
Inclui condutor de proteção (Terra) Opcional
Tipo de Torção Torção em camadas
Blindado Sim
Com armadura Não
Formato do Cabo Redondo
Material Base da Isolação da Veia INNOVLON especial para aplicações moveis, livre de halogênios
Material Base da Capa Intermediaria PUR especial resistente a óleos, graxas, lubrificantes, fluidos refrigerante, ácidos e impactos, livre de halogênios
Material Base da Cobertura Externa PUR especial resistente a óleos, graxas, lubrificantes, fluidos refrigerante, ácidos, impactos, livre de halogênios e retardante a chama
Abreviação do Material de Cobertura PUR
Cor da Cobertura Cinza
Identificação das Vias Numérica
Código de cores das vias VDE 0293-1
EN 50334
Características do Produto
Área de Aplicação Uso móvel
Esteira porta-cabo
Para flexão contínua Sim
Para carga de torção Não
Raio Mín. de Curvatura, instalação fixa 4 x diâmetro externo
Raio Mín. de Curvatura, movimento permanente 7,5 x d < 10 m | 10 x d ≥ 10 m
Velocidade Autossustentável: máx. 10 m/s, Planador: máx. 5 m/s
Comprimento Transversal Máximo de 50 m
Aceleração Máximo 20 m/s²
Ciclos de Dobra 10 Milhões
Temperatura, instalação fixa -50 °C a 80 °C
Temperatura, movimento ocasional -40 °C a 80 °C
Temperatura, flexão contínua -40°C a 80 °C
Retardante de chama De acordo com a IEC 60332-1-2, FT1, VW-1
Resistente a UV Não
Resistente a químicos Sim
Livre de halogênio De acordo com IEC 60754-1
Resistente a óleo Sim
Normas Aplicáveis
IEC 60228 CLASSE 5/6 DIN VDE 0295 CLASSE 5/6
DIN EN 60811-404 RAL 7001
IEC 60332-1-2, FT1, VW-1 IEC 60754-1
TABELA DE DIMENSIONAIS
Dimensional n x mm² Diâmetro externo Ø mm Peso do cobre kg/km Peso kg/km
3G0,5 6,8 29 61
4G0,5 7,2 35 70
5G0,5 8,5 51 100
7G0,5 9,4 65 124
12G0,5 10,8 99 169
18G0,5 12,9 134 243
25G0,5 14,6 181 319
3G0,75 8,1 47 92
4G0,75 8,5 58 105
5G0,75 9 66 120
7G0,75 10,1 85 152
12G0,75 12,1 135 223
18G0,75 14 188 313
25G0,75 17,1 252 435
3G1 8,5 49 104
4G1 9 68 121
5G1 9,3 72 137
7G1 11,4 114 192
12G1 13,3 171 276
18G1 15,1 240 375
25G1 18,3 324 520
3G1,5 8,9 72 122
4G1,5 9,4 89 143
5G1,5 10,7 109 175
7G1,5 12,3 144 239
12G1,5 14,3 279 344
18G1,5 16,8 393 492
25G1,5 18,9 533 682
3G2,5 10,8 114 180
4G2,5 11,5 137 215
5G2,5 12,7 186 265
7G2,5 14,7 249 349
12G2,5 17,8 348 542
18G2,5 21 527 789
25G2,5 24,6 763 1.055
5G4 15,5 293 400
4G6 16,1 310 480
5G6 18,3 349 567
5G10 24,4 592 991
5G16 28,7 901 1.435,00
