Cabo de Potência para inversor de frequencia;  0,6/1 kV; 3 + 3 condutores;  Max. 95/16 mm²; XLPE / PVC;  90°C

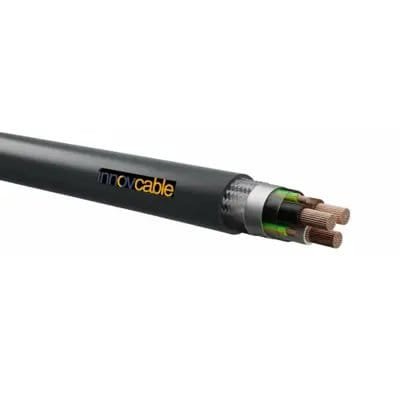

Cabo Uso Móvel Blindado Controle / Comando / Potência Inversor de Frequência InnoDrive® Servo 2XSL(ST)CYK-J EMV-3PLUS-UV

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

A Escolha Definitiva: Cabo INNODRIVE SERVO 2XSL(ST)CYK-J EMV-3PLUS-UVEleve a precisão e a estabilidade de seus sistemas de servo acionamento com a mais avançada tecnologia em cabos. A construção simétrica 3+3 condutores deste cabo foi projetada para otimizar a compatibilidade eletromagnética (EMV), reduzindo ruídos e prolongando a vida útil dos rolamentos do motor. É a solução perfeita para aplicações críticas que não admitem falhas, em qualquer ambiente.
  • Design Simétrico 3PLUS: Melhora o equilíbrio do sistema, reduz as correntes de mancal e aumenta a eficiência do motor.
  • Máxima Proteção EMV: A construção otimizada, somada à dupla blindagem, oferece a mais pura transmissão de sinal possível.
  • Pronto Para Qualquer Desafio: Com resistência a raios UV e flexibilidade em baixa temperatura, é perfeito para uso externo.
  • Potência e Desempenho: A isolação XLPE 90°C e a baixa capacitância garantem a transmissão de máxima potência.
  • Robustez Incomparável: Desenvolvido para resistir a umidade, óleos e químicos, garantindo uma operação segura e duradoura.
DESIGN DO PRODUTO
  • Material do condutor: fios de cobre nu
  • Classe do condutor: de acordo com a IEC 60228 cl. 5
  • Isolamento da veia: XLPE
  • Identificação da veia: de acordo com a DIN VDE 0293-308 veias coloridas com GNGE
  • Encordoamento: veias torcidas em camadas
  • Blindagem geral: fita de poliéster laminado com alumínio, lado metálico para fora, cobertura 100% sob malha de cobre estanhado
  • Material da capa externa: PVC
  • Cor da capa: preta
  • Tensão nominal: Uo/U 0,6/1 kV
  • Tensão de ensaio: 4 kV
  • Resistência de isolamento: min. 200 MΩ x km
  • Temperatura de operação (fixo): -40°C / +90°C
  • Temperatura de operação (móvel): -15°C / +90°C
  • Temperatura no condutor: máx. +90°C (em operação); +250°C (em caso de curto-circuito)
  • Propriedades anti-chama: auto-extinguível e retardante de chamas de acordo com a IEC 60332-1
  • Características: capa de PVC resistente aos raios UV e flexível ao frio
  • Características: baixa capacidade de operação, baixa impedância de acoplamento
  • Características: permite a operação sem interferências de conversores de frequência através de uma blindagem otimizada em conformidade com a EMV
DETALHES

Benefícios

  • Desempenho superior para servo motores: O design 3PLUS com condutores de proteção divididos melhora a simetria e a compatibilidade eletromagnética (EMC).
  • Ideal para uso externo: O revestimento de PVC preto resistente aos raios UV permite a exposição direta à luz solar.
  • Flexível em climas frios: Mantém a flexibilidade para instalações com movimento em temperaturas de até -15°C.
  • Máxima proteção EMC: A blindagem dupla de alta eficiência garante uma operação livre de interferências em sistemas de servo acionamento.
  • Maior eficiência energética: A baixa capacitância reduz as perdas de energia e permite cabos mais longos entre o servo drive e o motor.
  • Operação em altas temperaturas: A isolação em XLPE suporta até +90°C no condutor, permitindo maiores capacidades de corrente.
  • Alta resistência química: O revestimento é resistente a óleos, ácidos e bases, prolongando a vida útil do cabo.
  • Segurança contra fogo: Construído com materiais autoextinguíveis e retardantes de chamas para maior segurança.
  • Robustez e durabilidade: Projetado para instalações fixas e com movimento livre ocasional em ambientes severos.
  • Qualidade certificada: Em conformidade com as normas RoHS e a Diretiva de Baixa Tensão da UE (CE).

Aplicações

  • Servo acionamentos de alta precisão: Conexão de servo motores em robôs industriais e centros de usinagem CNC.
  • Sistemas de automação: Ideal para linhas de montagem e sistemas de manuseio automatizados que exigem alta dinâmica.
  • Máquinas-ferramenta: Alimentação de motores em tornos, fresadoras e outras máquinas que necessitam de controle de movimento preciso.
  • Indústria de embalagens: Uso em máquinas de embalagem, rotulagem e envase de alta velocidade.
  • Sistemas de impressão: Conexão de servo motores em impressoras industriais e máquinas de acabamento.
  • Aplicações externas: Perfeito para equipamentos de automação instalados ao ar livre, como sistemas de manuseio de materiais.
  • Tecnologia de transporte: Utilização em esteiras transportadoras e sistemas de classificação automatizados.
  • Máquinas para trabalhar madeira: Alimentação de servo acionamentos em equipamentos de corte e processamento de madeira.
  • Indústria têxtil: Conexão de motores em teares e outras máquinas de produção têxtil.
  • Projetos de engenharia especiais: Solução robusta para qualquer aplicação com servo motores que opere em ambientes internos ou externos.
DADOS TÉCNICOS
Informações Gerais
MarcaINNODRIVE
Tipo de ProdutoCabo de potência e controle (3PLUS) para sistemas de acionamento com tecnologia de conversor de frequência (VFD). Possui baixa capacitância, dupla blindagem EMV, é resistente a UV e flexível a baixas temperaturas.
Parâmetros Elétricos
Voltagem NominalUo/U: 0,6/1 kV
Tensão de Operação MáximaMonofásico e trifásico: 700/1200 V; Corrente contínua: 900/1800 V
Voltagem de Ensaio4 kV
Resistência de IsolaçãoMínimo 200 MΩ x km
CapacitânciaBaixa capacitância de operação, permitindo maiores comprimentos de cabo entre motor e inversor.
Resistência de AcoplamentoBaixa resistência de acoplamento para ótima compatibilidade eletromagnética (EMV).
Design do Produto
Material do CondutorFios de cobre nu.
Classe do CondutorDe acordo com a IEC 60228 classe 5.
Estrutura dos Condutores3 condutores de potência + 3 condutores de controle/terra.
Material da Isolação da VeiaPolietileno reticulado (XLPE).
Identificação das ViasDe acordo com a DIN VDE 0293-308.
Tipo de TorçãoVeias torcidas em camadas.
BlindagemDupla blindagem: Folha de poliéster laminada com alumínio (cobertura 100%) e malha de cobre estanhado por cima.
Material da Cobertura ExternaComposto de PVC flexível a baixas temperaturas (K-version).
Cor da CoberturaPreto.
Características do Produto
Área de AplicaçãoInstalação fixa e aplicações com movimento ocasional e livre, sem esforço de tração. Adequado para ambientes secos, úmidos, molhados e para uso externo. Não é adequado para enterramento direto.
Livre de SiliconeSim, durante a produção.
Raio Mín. de Curvatura (Fixo)Ø ≤ 12mm: 5 x d; Ø ≤ 20mm: 7.5 x d; Ø > 20mm: 10 x d
Raio Mín. de Curvatura (Móvel)Ø ≤ 12mm: 10 x d; Ø ≤ 20mm: 15 x d; Ø > 20mm: 20 x d
Temperatura, instalação fixa-40 °C a +90 °C.
Temperatura, movimento constante-15 °C a +90 °C.
Temperatura máxima no condutor+90 °C (em operação); +250 °C (em caso de curto-circuito).
Retardante de chamaAutoextinguível e retardante de chama de acordo com a IEC 60332-1.
Resistente a UVSim.
Resistente a químicosAmplamente resistente a ácidos, bases e óleos especificados.
Normas Aplicáveis
ConformidadeRoHS, Diretiva de Baixa Tensão 2014/35/EU, CE.
PadrõesIEC 60228 cl. 5, DIN VDE 0293-308, IEC 60332-1.
TABELA DE DIMENSIONAIS
Formação n x mm²Diâmetro Externo (mm)Peso (kg/km)Capacidade de Corrente (A)Capacitância Condutor/Condutor (nF/km)
Capacitância Condutor/Blindagem (nF/km)
3 x 1,5 + 3 G 0,2510,21442370110
3 x 2,5 + 3 G 0,511,22643280130
3 x 4 + 3 G 0,7512,33334290150
3 x 6 + 3 G 114,442954110170
3 x 10 + 3 G 1,516,861575120190
3 x 16 + 3 G 2,519,7835100130220
3 x 25 + 3 G 4241.404,00127145230
3 x 35 + 3 G 627,31.813,00158150260
3 x 50 + 3 G 1030,92.501,00192175290
3 x 70 + 3 G 1034,53.112,00246180300
3 x 95 + 3 G 1638,94.492,00298195320
