Cabo de Potência para inversor de frequencia;  0,6/1 kV; 4 condutores;  Max. 95,00 mm²; XLPE / PVC;  90°C

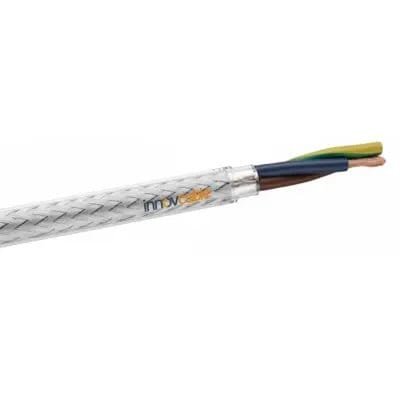

Cabo Uso Móvel Blindado Controle / Comando / Potência Inversor de Frequência InnoDrive® Servo 2XSL(ST)CY-J EMV

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Potencialize Seus Motores com o Cabo INNODRIVE SERVO 2XSL(ST)CY-J EMVProjetado para a conexão de sistemas de acionamento com inversores de frequência, este cabo garante máxima eficiência e uma transmissão de energia livre de falhas. Sua construção robusta e materiais de alta qualidade asseguram performance superior, protegendo seu investimento e otimizando a operação de suas máquinas. Garanta a força e a precisão que seu sistema industrial exige.
  • Blindagem Superior (EMV): A dupla blindagem protege contra interferências eletromagnéticas, garantindo um sinal limpo e operação contínua.
  • Eficiência Energética: Sua baixa capacitância permite maiores distâncias entre motor e inversor, com menor perda de potência.
  • Alta Performance Térmica: A isolação em XLPE suporta temperaturas de até 90°C, permitindo maior capacidade de corrente.
  • Aplicações Versáteis: Ideal para instalação em ambientes secos, úmidos ou molhados, oferecendo flexibilidade para sua planta.
  • Construção Confiável: Altamente resistente a óleos e produtos químicos, assegurando uma vida útil longa e sem surpresas.
DESIGN DO PRODUTO
  • Material do condutor: fios de cobre nu
  • Classe do condutor: de acordo com a IEC 60228 cl. 5
  • Isolamento da veia: XLPE
  • Identificação da veia: de acordo com a DIN VDE 0293-308 veias coloridas com GNGE
  • Encordoamento: veias torcidas em camadas
  • Blindagem geral: fita de poliéster laminado com alumínio, lado metálico para fora, cobertura 100% sob malha de cobre estanhado
  • Material da capa externa: PVC
  • Cor da capa: transparente
  • Tensão nominal: Uo/U 0,6/1 kV
  • Tensão de ensaio: 4 kV
  • Resistência de isolamento: min. 200 MΩ x km
  • Temperatura de operação (fixo): -40°C / +90°C
  • Temperatura de operação (móvel): -5°C / +90°C
  • Temperatura no condutor: máx. +90°C (em operação); +250°C (em caso de curto-circuito)
  • Propriedades anti-chama: auto-extinguível e retardante de chamas de acordo com a IEC 60332-1
  • Características: baixa capacidade de operação, baixa impedância de acoplamento
  • Características: permite a operação sem interferências de conversores de frequência através de uma blindagem otimizada em conformidade com a EMV
DETALHES

Benefícios

  • Operação sem interferência: A blindagem dupla otimizada garante a conformidade com EMC e permite o funcionamento sem falhas de conversores de frequência.
  • Maior comprimento do cabo: A baixa capacitância de operação permite maiores distâncias entre o motor e o conversor de frequência.
  • Transmissão de alta potência: Permite a transmissão de maiores potências com a mesma seção transversal do condutor em comparação com as versões padrão.
  • Resistência química: Amplamente resistente a ácidos, bases e determinados tipos de óleos, garantindo durabilidade em ambientes industriais.
  • Alta temperatura de operação: A isolação do condutor em XLPE permite uma temperatura máxima de operação de +90°C.
  • Baixo risco de incêndio: Material autoextinguível e retardante de chamas conforme a norma IEC 60332-1.
  • Instalação segura: Tensão nominal de 0,6/1 kV para maior confiabilidade em sistemas de acionamento.
  • Materiais de alta qualidade: Condutores de cobre nu em conformidade com a classe 5 da IEC 60228 para excelente flexibilidade.
  • Conformidade e segurança: Produzido sem silicone, em conformidade com RoHS e a Diretiva de Baixa Tensão da UE.
  • Flexibilidade na instalação: Adequado para aplicações fixas e com movimento ocasional e livre.

Aplicações

  • Sistemas de acionamento: Cabo de alimentação, controle e conexão para sistemas com tecnologia de conversor de frequência.
  • Automação industrial: Ideal para uso em linhas de produção, conectando motores e inversores de frequência.
  • Indústria de máquinas: Conexão de motores em máquinas-ferramenta e equipamentos de processamento.
  • Instalações internas: Adequado para instalação em locais secos, úmidos e molhados.
  • Painéis de controle: Utilizado como cabo de ligação em painéis de comando e distribuição de energia.
  • Sistemas de esteiras: Alimentação de motores em sistemas de transporte e logística.
  • Bombas e ventiladores: Conexão de acionamentos de velocidade variável para controle de fluxo e pressão.
  • Equipamentos de HVAC: Alimentação de motores em sistemas de aquecimento, ventilação e ar condicionado.
  • Máquinas de embalagem: Para acionamentos que exigem controle preciso de velocidade e torque.
  • Projetos de engenharia: Solução versátil para diversas aplicações de engenharia que necessitam de um cabo blindado.
DADOS TÉCNICOS
Informações Gerais
MarcaINNODRIVE
Tipo de ProdutoCabo de potência, controle e conexão para sistemas de acionamento com tecnologia de conversor de frequência (VFD), com baixa capacitância e dupla blindagem para conformidade EMV.
Parâmetros Elétricos
Voltagem NominalUo/U: 0,6/1 kV
Tensão de Operação MáximaMonofásico e trifásico: 700/1200 V; Corrente contínua: 900/1800 V
Voltagem de Ensaio4 kV
Resistência de IsolaçãoMínimo 200 MΩ x km
CapacitânciaBaixa capacitância de operação, permitindo maiores comprimentos de cabo entre motor e inversor.
Resistência de AcoplamentoBaixa resistência de acoplamento para ótima compatibilidade eletromagnética (EMV).
Design do Produto
Material do CondutorFios de cobre nu.
Classe do CondutorDe acordo com a IEC 60228 classe 5.
Material da Isolação da VeiaPolietileno reticulado (XLPE).
Identificação das ViasVeias coloridas de acordo com a DIN VDE 0293-308, com condutor de proteção verde-amarelo (GN/GE).
Tipo de TorçãoVeias torcidas em camadas.
BlindagemDupla blindagem: Folha de poliéster laminada com alumínio (cobertura 100%) e malha de cobre estanhado por cima.
Material da Cobertura ExternaComposto de PVC.
Cor da CoberturaTransparente.
Características do Produto
Área de AplicaçãoInstalação fixa e aplicações com movimento ocasional e livre, sem esforço de tração. Adequado para ambientes secos, úmidos e molhados. Não é adequado para enterramento direto.
Livre de SiliconeSim, durante a produção.
Raio Mín. de Curvatura (Fixo)Ø ≤ 12mm: 5 x d; Ø ≤ 20mm: 7.5 x d; Ø > 20mm: 10 x d
Raio Mín. de Curvatura (Móvel)Ø ≤ 12mm: 10 x d; Ø ≤ 20mm: 15 x d; Ø > 20mm: 20 x d
Temperatura, instalação fixa-40 °C a +90 °C.
Temperatura, movimento constante-5 °C a +90 °C.
Temperatura máxima no condutor+90 °C (em operação); +250 °C (em caso de curto-circuito).
Retardante de chamaAutoextinguível e retardante de chama de acordo com a IEC 60332-1.
Resistente a UVNão especificado para a versão transparente.
Resistente a químicosAmplamente resistente a ácidos, bases e óleos especificados.
Normas Aplicáveis
ConformidadeRoHS, Diretiva de Baixa Tensão 2014/35/EU, CE.
PadrõesIEC 60228 cl. 5, DIN VDE 0293-308, IEC 60332-1.
TABELA DE DIMENSIONAIS
Formação n x mm²Diâmetro Externo (mm)Peso (kg/km)Capacidade de Corrente (A)Capacitância Condutor/Condutor (nF/km)
Capacitância Condutor/Blindagem (nF/km)
4 G 1,510,92122370110
4 G 2,5122703280130
4 G 413,33624290150
4 G 615,258254110170
4 G 101879475120190
4 G 1621,41.188,00100130220
4 G 2525,91.713,00127145230
4 G 3529,12.402,00158150260
4 G 5033,82.718,00192175290
4 G 7038,73.636,00246180300
4 G 9542,94.700,00298195320
