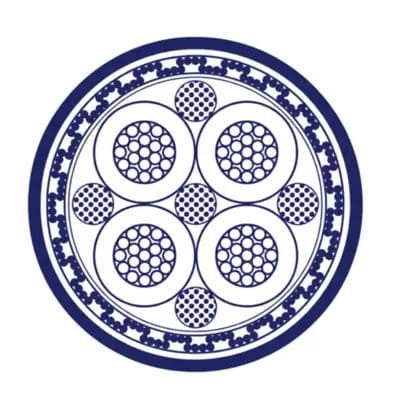

Cabo de Potência para inversor de frequencia; 0,6/1 kV; 4 + 2 + 2 condutores; Max. 50 mm²; INNOVLON / PUR; 80°C
Cabo Uso Móvel Blindado Controle / Comando / Potência Esteira Porta-Cabos Robótica Inversor de Frequência Innodrive® SV-5310 SK-C-PUR SERVO 0,6/1kV
- Resistência Superior: Construção robusta em PUR, resistente a óleos, graxas, raios UV e abrasão.
- Movimentação Extrema: Projetado para até 10 milhões de ciclos com altas velocidades e acelerações.
- Conexão Confiável e Segura: Blindagem EMC de baixa capacitância para transmissão de energia limpa, livre de interferências e sem halogênio.
- Aplicações Versáteis: Ideal para conversores de frequência, robôs e máquinas-ferramenta.
- Excelente Custo-Benefício: Invista em um cabo de longa vida útil, com design otimizado, que reduz paradas e custos de manutenção.
|
Benefícios
| Aplicações
|
| Informações Gerais | |
|---|---|
| Marca | INNOVCABLE |
| Tipo de Produto | Cabo de alimentação blindado de baixa capacitância para aplicações EMC, para servomotores e conversores de frequência. |
| Parâmetros Elétricos | |
| Voltagem Nominal | Uo/U 600/1.000 V |
| Voltagem de Ensaio | 4 kV |
| Resistência de Isolação | A +20°C ≥ 20 MOhm x km |
| Design do Produto | |
| Material do Condutor | Fios de cobre nú. |
| Classe do Condutor | De acordo com a DIN VDE 0295 classe 5/6 / IEC 60228 classe 5/6. |
| Resistência do Condutor | A +20°C de acordo com a IEC 60228 cl. 5/6. |
| Material Base da Isolação da Veia | INNOVLON® |
| Tipo de Torção | Condutores e elementos torcidos em conjunto com enchimento altamente flexível. |
| Blindado | Malha de cobre estanhado (cobertura >85%) + Blindagem nos pares de controle. |
| Formato do Cabo | Redondo |
| Material Base da Cobertura Externa | PUR, livre de halogênio, retardante de chama. |
| Cor da Cobertura | Laranja RAL 2003. |
| Identificação das Vias | Condutores de alimentação: pretos com marcação branca U/L1/C/L+; V/L2; W/L3/D/L- e G/V; Condutores de controle: 1 par preto e branco; 2 pares pretos com marcação 5,6,7,8; terna: pretos com marcação 1, 2, 3. |
| Características do Produto | |
| Área de Aplicação | Ligação de conversores de frequência a motores, utilização em esteiras porta-cabos, máquinas automáticas, máquinas-ferramenta, robótica e automação em geral. Adequado para ambientes secos e úmidos. |
| Para flexão contínua | Sim. |
| Ciclos de Curvatura | Até 10 milhões. |
| Para carga de torção | Sim, 30°/m. |
| Raio Mín. de Curvatura (Fixo) | 4 x diâmetro externo. |
| Raio Mín. de Curvatura (Móvel) | 7,5 x diâmetro externo (para seções ≤ 16 mm²) / 10 x diâmetro externo (para seções ≥ 25 mm²). |
| Velocidade | Máximo de 300 m/min. |
| Aceleração | Máximo de 50 m/s². |
| Temperatura, instalação fixa | -50 °C a +90 °C. |
| Temperatura, movimento constante | -50 °C a +90 °C. |
| Temperatura máxima no condutor | +90 °C. |
| Retardante de chama | Autoextinguível e retardante de chama de acordo com a IEC 60332-1-2. |
| Resistente a UV | Sim. |
| Resistente a químicos | Ampla resistência a graxas, lubrificantes e líquidos refrigerantes. |
| Livre de halogênio | Sim, de acordo com DIN VDE 0472-815, IEC 60754-1. |
| Resistente a óleo | Sim, de acordo com DIN EN 60811-404, VDE 0473-811-404 e ΕΝ 50363-10-2. |
| Resistente a MUD | Sim, de acordo com NEK 606-2009. |
| Características Adicionais | Baixa aderência, baixa abrasão, livre de silicone, livre de CFC. |
| Normas e Aprovações | |
| DIN VDE 0295 cl. 6 | IEC 60228 cl. 6 |
| IEC 60332-1-2 | IEC 60754-1 |
| DIN VDE 0472-815 | DIN EN 60811-404 |
| VDE 0473-811-404 | ΕΝ 50363-10-2 |
| NEK 606-2009 | DESINA |
| Diretiva de Baixa Tensão 2014/35/EU | RoHS |
| Dimensão [n x mm²] | Ø externo [mm] | Peso [kg/1000m] | Variante |
| 4 G 1,5 | 9,2 | 163 | V1: INNODRIVE SV-5310: depois / acc. to Standard Siemens MC 800PLUS: U, V, W, GNGE |
| 4 G 2,5 | 10,6 | 233 | V1: INNODRIVE SV-5310: depois / acc. to Standard Siemens MC 800PLUS: U, V, W, GNGE |
| 4 G 4 | 11,9 | 314 | V2: INNODRIVE SV-5310: depois / acc. to Standard Siemens MC 800PLUS: U, V, W, GNGE |
| 4 G 6 | 14,7 | 437 | V2: INNODRIVE SV-5310: depois / acc. to Standard Siemens MC 800PLUS: U, V, W, GNGE |
| 4 G 10 | 17,6 | 654 | V2: INNODRIVE SV-5310: depois / acc. to Standard Siemens MC 800PLUS: U, V, W, GNGE |
| 4 G 16 | 21,6 | 1016 | V2: INNODRIVE SV-5310: depois / acc. to Standard Siemens MC 800PLUS: U, V, W, GNGE |
| 4 G 25 | 25,3 | 1440 | V2: INNODRIVE SV-5310: depois / acc. to Standard Siemens MC 800PLUS: U, V, W, GNGE |
| 4 G 35 | 28,7 | 1991 | V2: INNODRIVE SV-5310: depois / acc. to Standard Siemens MC 800PLUS: U, V, W, GNGE |
| 4 G 50 | 33,4 | 2604 | V2: INNODRIVE SV-5310: depois / acc. to Standard Siemens MC 800PLUS: U, V, W, GNGE |
| 4 G 1,5 + (2 X 1,5) | 11,7 | 251 | V3: INNODRIVE SV-5310: depois / acc. to Standard Siemens MC 800PLUS: U, V, W, SW-WS, GNGE |
| 4 G 2,5 + (2 X 1,5) | 13,4 | 316 | V3: INNODRIVE SV-5310: depois / acc. to Standard Siemens MC 800PLUS: U, V, W, SW-WS, GNGE |
| 4 G 4 + (2 X 1,5) | 14,9 | 408 | V4: INNODRIVE SV-5310: depois / acc. to Standard Siemens MC 800PLUS: U, V, W, SW-WG, GNGE |
| 4 G 6 + (2 X 1,5) | 16,8 | 535 | V3: INNODRIVE SV-5310: depois / acc. to Standard Siemens MC 800PLUS: U, V, W, SW-WS, GNGE |
| 4 G 10 + (2 X 1,5) | 19,9 | 755 | V4: INNODRIVE SV-5310: depois / acc. to Standard Siemens MC 800PLUS: U, V, W, SW-WS, GNGE |
| 4 G 16 + (2 X 1,5) | 22,7 | 1050 | V4: INNODRIVE SV-5310: depois / acc. to Standard Siemens MC 800PLUS: U, V, W, SW-WS, GNGE |
| 4 G 25 + (2 X 1,5) | 26,3 | 1570 | V4: INNODRIVE SV-5310: depois / acc. to Standard Siemens MC 800PLUS: U, V, W, SW-WS, GNGE |
| 4 G 35 + (2 X 1,5) | 31,2 | 2073 | V4: INNODRIVE SV-5310: depois / acc. to Standard Siemens MC 800PLUS: U, V, W, SW-WS, GNGE |
| 4 G 50 + (2 X 1,5) | 34,7 | 2800 | V4: INNODRIVE SV-5310: depois / acc. to Standard Siemens MC 800PLUS: U, V, W, SW-WS, GNGE |
| 4 G 1,5 + 2 X (2 x 0,75) | 13 | 228 | V5.2: INNODRIVE SV-5310: depois / acc. Standard Bosch Rexroth: U, V, 5, 6, W, GNGE, 7, 8 |
| 4 G 2,5 + 2 X (2 x 1) | 14,8 | 343 | V5.2: INNODRIVE SV-5310: depois / acc. Standard Bosch Rexroth: U, V, 5, 6, W, GNGE, 7, 8 |
| 4 G 4 + (2 x 1) + (2 x 1,5) | 16,3 | 449 | V5.2: INNODRIVE SV-5310: depois / acc. Standard Bosch Rexroth: U, V, 5, 6, W, GNGE, 7, 8 |
| 4 G 6 + (2 x 1) + (2 x 1,5) | 18,6 | 572 | V5.2: INNODRIVE SV-5310: depois / acc. Standard Bosch Rexroth: U, V, 5, 6, W, GNGE, 7, 8 |
| 4 G 10 + (2 X 1) + (2 x 1,5) | 22 | 881 | V5.2: INNODRIVE SV-5310: depois / acc. Standard Bosch Rexroth: U, V, 5, 6, W, GNGE, 7, 8 |
| 4 G 16 + (2 X 1) + (2 X 1,5) | 25,5 | 1155 | V8.2: INNODRIVE SV-5310: depois / acc. Diverse: U, V, 5, 6, W, GNGE, 7, 8 |
| 4 G 25 + 2 X (2 x 1,5) | 28,9 | 1513 | V5.2: INNODRIVE SV-5310: depois / acc. Standard Bosch Rexroth: U, V, 5, 6, W, GNGE, 7, 8 |
| 4 G 35 + 2 X (2 x 1,5) | 31,4 | 1969 | V5.2: INNODRIVE SV-5310: depois / acc. Standard Bosch Rexroth: U, V, 5, 6, W, GNGE, 7, 8 |
| 4 G 50 + 2 X (2 x 1,5) | 37 | 2875 | V5.2: INNODRIVE SV-5310: depois / acc. Standard Bosch Rexroth: U, V, 5, 6, W, GNGE, 7, 8 |
| 4 G 1 + 2 x (2 x 0,75) | 12 | 203 | V5.2: INNODRIVE SV-5310: depois / acc. Standard Bosch Rexroth: U, V, 5, 6, W, GNGE, 7, 8 |
| 4 G 1,5 + (3 X 1) | 11,6 | 213 | V6: INNODRIVE SV-5310: depois / acc. Standard SEW: U, V, W, 1, 2, 3, GNGE |
| 4 G 2,5 + (3 X 1) | 13,4 | 284 | V6: INNODRIVE SV-5310: depois / acc. Standard SEW: U, V, W, 1, 2, 3, GNGE |
| 4 G 4 + (3 x 1) | 14,8 | 366 | V6: INNODRIVE SV-5310: depois / acc. Standard SEW: U, V, W, 1, 2, 3, GNGE |
| 4 G 6 + (3 x 1,5) | 17,4 | 492 | V6: INNODRIVE SV-5310: depois / acc. Standard SEW: U, V, W, 1, 2, 3, GNGE |
| 4 G 10 + (3 x 1,5) | 20,3 | 717 | V6: INNODRIVE SV-5310: depois / acc. Standard SEW: U, V, W, 1, 2, 3, GNGE |
| 4 G 16 + (3 x 1,5) | 23,7 | 1052 | V6: INNODRIVE SV-5310: depois / acc. Standard SEW: U, V, W, 1, 2, 3, GNGE |
| 4 G 0,75 + (2 X 0,5) | 9,4 | 165 | V5.2: INNODRIVE SV-5310: depois / acc. Standard Bosch Rexroth: U, V, W, GNGE, 7, 8 |
| 4 G 16 + 2 X (2 x 1,5) | 25,9 | 1169 | V5.2: INNODRIVE SV-5310: depois / acc. Standard Bosch Rexroth: U, V, 5, 6, W, GNGE, 7, 8 |
| 4 G 1 + (2 X 0,5) | 9,8 | 134 | V7: INNODRIVE SV-5310: depois / acc. Standard Lenze: WWVW, VV, U, SW-WS, GNGE |
| 4 G 1,5 + (2 X 0,5) | 11,6 | 180 | V7: INNODRIVE SV-5310: depois / acc. Standard Lenze: WWVW, VV, U, SW-WS, GNGE |
| 4 G 2,5 + (2 X 0,5) | 11,8 | 229 | V7: INNODRIVE SV-5310: depois / acc. Standard Lenze: WWVW, VV, U, SW-WS, GNGE |
| 4 G 4 + (2 x 1) | 14,3 | 361 | V7: INNODRIVE SV-5310: depois / acc. Standard Lenze: WWVW, VV, U, SW-WS, GNGE |
| 4 G 6 + (2 x 1) | 16,6 | 451 | V7: INNODRIVE SV-5310: depois / acc. Standard Lenze: WWVW, VV, U, SW-WS, GNGE |
| 4 G 10 + (2 X 1) | 19,7 | 670 | V7: INNODRIVE SV-5310: depois / acc. Standard Lenze: WWVW, VV, U, SW-WS, GNGE |
| 4 G 16 + (2 X 1) | 22,5 | 978 | V7: INNODRIVE SV-5310: depois / acc. Standard Lenze: WWVW, VV, U, SW-WS, GNGE |
| 4 G 0,75 + 2 X (2 x 0,34) | 9,7 | 132 | V8.2: INNODRIVE SV-5310: depois / acc. Diverse: U, V, 5, 6, W, GNGE, 7, 8 |
| 4 G 1,5 + (2 X 1) | 11,5 | 200 | V8.1: INNODRIVE SV-5310: depois / acc. Diverse: U, V, W, SW-WS, GNGE |
| 4 G 1,5 + 2 X (2 x 0,5) | 12 | 211 | V8.2: INNODRIVE SV-5310: depois / acc. Diverse: U, V, 5, 6, W, GNGE, 7, 8 |
| 4 G 1,5 + 2 X (2 x 1) | 13 | 249 | V8.2: INNODRIVE SV-5310: depois / acc. Diverse: U, V, 5, 6, W, GNGE, 7, 8 |
| 4 G 2,5 + 2 X (2 x 0,75) | 14,6 | 340 | V8.2: INNODRIVE SV-5310: depois / acc. Diverse: U, V, 5, 6, W, GNGE, 7, 8 |
| 4 G 2,5 + 2 X (2 x 1,5) | 15,6 | 377 | V8.2: INNODRIVE SV-5310: depois / acc. Diverse: U, V, 5, 6, W, GNGE, 7, 8 |
| 4 G 4 + 2 X (2 x 1,5) | 16,1 | 423 | V8.2: INNODRIVE SV-5310: depois / acc. Diverse: U, V, 5, 6, W, GNGE, 7, 8 |
| 4 G 4 + 2 X (2 x 1) | 16,7 | 450 | V8.2: INNODRIVE SV-5310: depois / acc. Diverse: U, V, 5, 6, W, GNGE, 7, 8 |
| 4 G 6 + 2 X (2 x 1) | 18,4 | 535 | V8.2: INNODRIVE SV-5310: depois / acc. Diverse: U, V, 5, 6, W, GNGE, 7, 8 |
| 4 G 6 + 2 X (2 x 1,5) | 19,4 | 57,8 | V8.2: INNODRIVE SV-5310: depois / acc. Diverse: U, V, 5, 6, W, GNGE, 7, 8 |
| 4 G 10 + 2 X (2 x 1) | 21,8 | 746 | V8.2: INNODRIVE SV-5310: depois / acc. Diverse: U, V, 5, 6, W, GNGE, 7, 8 |
| 4 G 10 + 2 X (2 x 1,5) | 22,5 | 810 | V8.2: INNODRIVE SV-5310: depois / acc. Diverse: U, V, 5, 6, W, GNGE, 7, 8 |
| 4 G 16 + 2 X (2 x 1) | 25,3 | 1107 | V8.2: INNODRIVE SV-5310: depois / acc. Diverse: U, V, 5, 6, W, GNGE, 7, 8 |
| 4 G 16 + (2 X 1) + (2 X 1,5) | 25,5 | 1155 | V8.2: INNODRIVE SV-5310: depois / acc. Diverse: U, V, 5, 6, W, GNGE, 7, 8 |
Produtos relacionados
Cabo Uso Móvel Controle / Comando / Potência Esteira Porta-Cabos Robótica Movflex® Allround® SK-CECO
Envio e Prazos – FAQ
P: Como funciona o envio dos produtos?
R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.
P: Qual é o prazo de entrega do meu pedido?
R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.
Prazo de Disponibilidade:
Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.
Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.
Prazo da Transportadora:
É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.
Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.
P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?
R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.
P: Posso cancelar um pedido que já está em produção?
R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.
Custos de Frete
P: Como o valor do frete é calculado?
R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.
P: Vocês oferecem frete grátis?
R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.
Garantia e Devoluções
P: Qual é a política de devolução e troca?
R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.
P: Os produtos possuem garantia?
R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.
Carregamento e Transporte
1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.
* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.
2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.
* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.
Transporte e descarregamento
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.
Verificações ao manusear os cabos – Armazenamento
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
