Cabo de barramento; PROFIBUS PA; Instalação fixa; Impedância característica nominal: 100 Ω; PVC; azul

CABO PROFIBUS PA INNOVTRONIC®

PROFIBUS PA INNOVTRONIC®: Segurança Máxima na Automação de ProcessosOtimize o controle da sua planta industrial com o PROFIBUS PA INNOVTRONIC®. Projetado para a excelência na automação de processos, este cabo garante a conexão precisa entre sensores e atuadores, oferecendo estabilidade de sinal superior (PROFIBUS PA) mesmo em ambientes desafiadores e com risco de explosão.
  • Segurança em Áreas Críticas: Adequado para aplicações em zonas com risco de explosão, garantindo integridade operacional e proteção patrimonial.
  • Blindagem Eficiente: Trança de cobre estanhado que protege os dados contra ruídos eletromagnéticos comuns no chão de fábrica.
  • Alta Durabilidade: Revestimento retardante à chama (IEC 60332-1-2), assegurando conformidade com rigorosos padrões de segurança.
  • Versatilidade Superior: Disponível em versões Fast Connect (FC) que oferecem resistência adicional a óleos e raios UV.
  • Confiabilidade Técnica: Impedância nominal de 100 Ohm e design robusto para instalações fixas de longa duração.

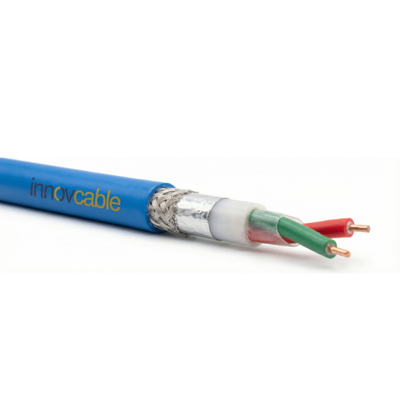

Design do Produto
  • Impedância característica nominal: 100 Ω
  • Material do condutor: Cobre nu
  • Construção do condutor: 1x2x1,3 mm (Seção nominal 1 mm²)
  • Isolamento do condutor: Foam-Skin PE (Polietileno expandido)
  • Blindagem: Trança de cobre estanhado
  • Material da capa externa: PVC (Policloreto de vinila)
  • Cor da capa: Azul
  • Diâmetro externo nominal: 8,0 mm
  • Raio de curvatura mínimo (instalação fixa): 60 mm (7,5 x diâmetro externo)
  • Faixa de temperatura (instalação fixa): -40°C a +80°C
  • Adequado para aplicações EX: Sim (áreas com risco de explosão)
  • Retardância à chama: De acordo com IEC 60332-1-2
Detalhes

Benefícios

  • Segurança Intrínseca: Capa azul para fácil identificação em circuitos Ex (risco de explosão).
  • Automação de Processos: Projetado especificamente para redes PROFIBUS PA (Process Automation).
  • Proteção Eletromagnética: Blindagem em malha de cobre estanhado contra ruídos externos.
  • Resistência Térmica: Suporta variações de -40°C a +80°C em instalações fixas.
  • Segurança contra Fogo: Material retardante à chama conforme norma IEC 60332-1-2.
  • Compatibilidade de Pintura: Livre de substâncias PWIS (Labs-free), não afeta lacas e tintas.
  • Transmissão Estável: Impedância nominal de 100 Ohm otimizada para sinal de bus.
  • Durabilidade: Isolamento dos condutores em espuma de polietileno (PE) de alta qualidade.
  • Instalação Fixa: Estrutura robusta ideal para infraestrutura estática industrial.

Aplicações

  • Áreas Classificadas: Conexão de sensores e atuadores em zonas com risco de explosão.
  • Indústria Química: Controle e monitoramento crítico em plantas de processamento.
  • Setor Petroquímico: Infraestrutura de dados em refinarias e extração de óleo e gás.
  • Instrumentação de Campo: Interligação de transmissores de pressão, vazão e temperatura.
  • Engenharia de Processos: Automação de linhas de produção contínua e batelada.
  • Indústria Farmacêutica: Ambientes controlados que exigem alta integridade de dados.
  • Gestão de Águas: Controle de válvulas e bombas em estações de tratamento.
  • Infraestrutura Predial: Cabeamento fixo para automação de utilidades industriais.
  • Sistemas Híbridos: Integração segura entre o chão de fábrica e salas de controle.
  • Indústria Alimentícia: Processos automatizados que requerem confiabilidade e segurança.
Dados Técnicos
Informações Gerais
MarcaINNOVCABLE (INNOVTRONIC®)
Nome do ProdutoPROFIBUS PA INNOVTRONIC® 1x2x1.3
Tipo de ProdutoCabo de Bus para Automação de Processos.
Sistema VálidoPROFIBUS PA (Process Automation).
Parâmetros Elétricos
Tensão de Operação Máxima250 V (Não para transmissão de energia).
Tensão de Ensaio1.5 kV (Condutor/Condutor).
Impedância Característica100 Ω
Design do Produto
Material do CondutorCobre nu (Bare copper).
Design do Condutor1x2x1.3 mm (Seção transversal aprox. 1 mm²).
Estrutura do FioFio extra-fino.
Número de Vias2 (1 par).
Tipo de TorçãoPar trançado (Twisted-pair).
BlindagemTrança de cobre estanhado (Tin-plated copper braiding).
Diâmetro Externo Nominal8.0 mm
Peso do Cabo84 kg/km
Índice de Cobre45 kg/km
Material da Isolação da VeiaEspuma de Polietileno (Foam-Skin PE).
Material da Cobertura ExternaPolicloreto de vinila (PVC).
Cor da CoberturaAzul (Blue) - Geralmente indica segurança intrínseca em áreas EX.
Identificação das ViasCores.
Características Mecânicas e Ambientais
Área de AplicaçãoInstalação fixa. Conexão de sensores e atuadores, incluindo áreas com risco de explosão (EX-applications).
Raio de Curvatura (Instalação Fixa)60 mm (7.5 x diâmetro externo).
Raio de Curvatura (Movimento Ocasional)80 mm (10 x diâmetro externo).
Temperatura (Instalação Fixa)-40°C a +80°C.
Temperatura (Movimento Ocasional)-5°C a +60°C.
Adequado para Áreas EXSim (Suitable for EX-applications).
Retardante de ChamaSim, conforme IEC 60332-1-2.
Resistente a UVSim
Livre de HalogênioNão.
Resistente a ÓleoNão
Livre de PWIS (LABS)Sim, conforme VDMA 24364-B2-L.
Fast Connect (FC)Não.
Normas
Normas de ReferênciaPROFIBUS PA.
Tabela de Dimensionais
Condutores / ConstruçãoDiâmetro Externo (mm)Peso do Cobre (kg/km)Peso Total (kg/km)
1x2x1.38.04584
