Cabo de barramento; PROFIBUS DP; Instalação fixa; Antivibracional; Impedância característica nominal: 150 Ω; 1x2x0,64 Ω; TPE/PVC; Retardante de chama; black

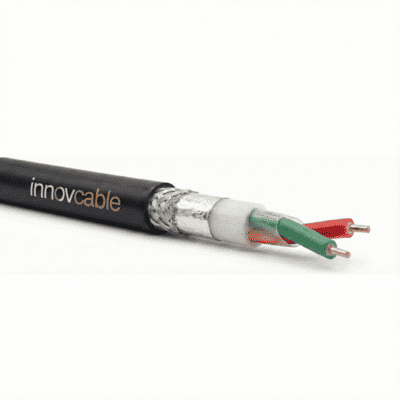

CABO PROFIBUS DP INNOVTRONIC® PB Y 7-W FC BLACK ANTIVIBRACIONAL

UNITRONIC® BUS PB Y 7-W FC BK: Resistência Extrema para Ambientes Externos Maximize a disponibilidade da sua rede PROFIBUS com a robustez incomparável do UNITRONIC® BUS PB Y 7-W FC BK. Projetado para superar as condições mais adversas, este cabo é a escolha definitiva para instalações fixas ao ar livre ou subterrâneas, combinando proteção contra intempéries com alta integridade de sinal.
  • Instalação Versátil: Aprovado para enterramento direto e resistente a raios UV e intempéries, eliminando a necessidade de dutos complexos em áreas externas.
  • Design Anti-Vibração: Condutor multifilar (7 fios) que absorve trepidações, garantindo conexões estáveis mesmo próximo a máquinas pesadas.
  • Montagem Ágil: Tecnologia Fast Connect (FC) que simplifica o decape e a conexão, reduzindo drasticamente o tempo de parada e instalação.
  • Proteção Química: Revestimento em PVC preto resistente a óleos e retardante à chama, assegurando longa vida útil em ambientes industriais.
  • Blindagem Total: Estrutura duplamente blindada contra interferências eletromagnéticas, perfeita para redes SIMATIC® NET (DP, FMS e FIP).
Design do Produto
  • Aplicação: Cabo de barramento PROFIBUS DP para instalação fixa e subterrânea (7 fios, resistente a vibração)
  • Impedância característica nominal: 150 Ω
  • Material do condutor: Cobre nu
  • Construção do condutor: 1x2x0,64 mm (24 AWG, 7 fios)
  • Isolamento do condutor: Foam-Skin PE (Polietileno expandido)
  • Material da capa interna: TPE
  • Blindagem: Fita plástica laminada de alumínio e trança de cobre estanhado
  • Material da capa externa: PVC (Policloreto de vinila)
  • Cor da capa: Preto
  • Diâmetro externo nominal: 8,0 mm
  • Raio de curvatura mínimo (instalação fixa): 62,4 mm (8 x diâmetro externo)
  • Faixa de temperatura (instalação fixa): -40°C a +80°C
  • Resistência: Óleo, UV, intempéries e adequado para enterramento direto
  • Retardância à chama: De acordo com IEC 60332-1-2
Detalhes

Benefícios

  • Resistência à Vibração: Condutor de 7 fios (7-W) projetado para suportar ambientes com trepidação.
  • Instalação Subterrânea: Aprovado para enterramento direto em valas ou conduítes de proteção.
  • Tecnologia Fast Connect: Estrutura FC otimizada para decapagem rápida e redução de tempo de montagem.
  • Resistência UV: Capa externa preta em PVC resistente à radiação solar e intempéries.
  • Versatilidade de Protocolo: Compatível com PROFIBUS-DP, FMS e FIP (Factory Instrumentation Protocol).
  • Resistência a Óleo: Suporta contato com óleos industriais, aumentando a durabilidade no chão de fábrica.
  • Proteção EMC: Blindagem dupla (folha de alumínio e malha de cobre) contra interferências.
  • Amplitude Térmica: Operação confiável de -40°C a +80°C em instalações fixas.
  • Segurança: Material retardante à chama conforme norma IEC 60332-1-2.
  • Robustez Mecânica: Ideal para infraestrutura mista (interna, externa e enterrada).

Aplicações

  • Máquinas com Vibração: Equipamentos industriais que geram trepidação constante durante a operação.
  • Interligação de Edifícios: Conexão de redes de dados entre galpões ou unidades externas.
  • Redes Enterradas: Infraestrutura de comunicação instalada diretamente no solo.
  • Ambientes Agressivos: Zonas industriais com presença de umidade, óleos e exposição ao tempo.
  • Sistemas SIMATIC® NET: Integração certificada com hardware de automação Siemens.
  • Redes PROFIBUS DP: Backbone de comunicação para automação de manufatura descentralizada.
  • Instrumentação (FIP): Conexão de sensores e atuadores via protocolo FIP.
  • Usinas e Refinarias: Plantas extensas que exigem cabeamento resistente e de longo alcance.
  • Automação Predial: Controle de utilidades em grandes complexos comerciais.
  • Instalação Híbrida: Projetos que transitam de áreas internas para externas sem emendas.
Dados Técnicos
Informações Gerais
Marca Innovcable
Nome do Produto PROFIBUS DP INNOVTRONIC® PB Y 7-W FC BLACK ANTIVIBRACIONAL
Tipo de Produto Cabo de Bus PROFIBUS DP (Fast Connect / Vibração).
Sistema Válido PROFIBUS DP, PROFIBUS FMS, FIP.
Parâmetros Elétricos
Tensão de Operação Máxima 250 V (Não para transmissão de energia).
Tensão de Ensaio 1.5 kV (Condutor/Condutor e Veia/Blindagem).
Impedância Característica 150 Ω
Design do Produto
Material do Condutor Cobre nu (Bare copper).
Design do Condutor 7 fios (7-wire) - Para ambientes com vibração.
Dimensão do Condutor 1x2x0.64 mm (24 AWG).
Número de Vias 2 (1 par).
Tipo de Torção Par trançado (Twisted-pair).
Blindagem Dupla: Folha plástica laminada de alumínio + Trança de cobre estanhado.
Capa Interna Termoplástico (TPE), cor natural.
Material da Capa Externa Policloreto de vinila (PVC).
Cor da Cobertura Preto (Black).
Diâmetro Externo Nominal 8.0 mm
Peso do Cabo 80 kg/km
Índice de Cobre 30.1 kg/km
Material da Isolação da Veia Espuma de Polietileno (Foam-Skin PE).
Características Mecânicas e Ambientais
Área de Aplicação Instalação fixa, Instalação subterrânea (diretamente em valas), Ambientes com vibração.
Tecnologia de Conexão Fast Connect (FC) - Compatível com ferramentas de decapagem rápida.
Instalação Subterrânea Sim (Direct burial / Cable trench).
Resistente a UV Sim.
Resistente a Intempéries Sim.
Resistente a Óleo Sim.
Raio de Curvatura (Instalação Fixa) 62.4 mm (8 x diâmetro externo).
Raio de Curvatura (Movimento Ocasional) 117 mm (15 x diâmetro externo).
Temperatura (Instalação Fixa) -40°C a +80°C.
Temperatura (Movimento Ocasional) -10°C a +70°C.
Retardante de Chama Sim, conforme IEC 60332-1-2.
Livre de Halogênio Não.
Normas
Normas de Referência DIN 19245 e EN 50170.
Tabela de Dimensionais
Condutores / Construção Diâmetro Externo (mm) Peso do Cobre (kg/km) Peso Total (kg/km)
1x2x0.64 8.0 30.1 80
