Cabo de barramento; PROFIBUS DP; Uso móvel; Esteiras porta-cabos; Impedância característica nominal: 150 Ω; PUR; 1X2X0,64+3X1,0; violeta

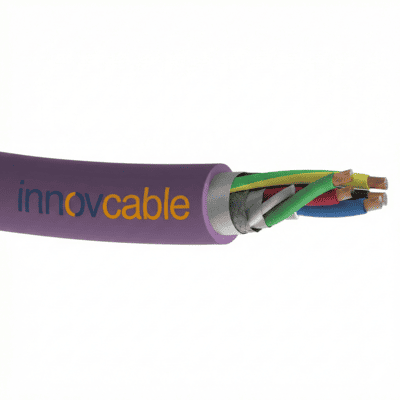

CABO PROFIBUS DP INNOVTRONIC® PB COMPOSITE

Integração Inteligente de Dados e Energia com INNOVTRONIC®Maximize a eficiência de suas esteiras porta-cabos com o ROFIBUS DP INNOVTRONIC® PB COMPOSITE. Este cabo híbrido inovador une a rede PROFIBUS DP e a alimentação de potência (3 condutores de 1mm²) em uma única solução robusta. Com revestimento em PUR livre de halogênios, ele oferece a flexibilidade extrema exigida por máquinas em movimento constante, economizando espaço vital e simplificando drasticamente a infraestrutura de automação.
  • Design Híbrido (Composto): Unifica transmissão de dados e energia (3x1mm²), eliminando cabos extras na esteira.
  • Mobilidade Extrema: Engenharia focada em alta flexibilidade para uso contínuo em correntes porta-cabos.
  • Revestimento PUR: Capa externa robusta, livre de halogênios, resistente a desgaste mecânico e cortes.
  • Proteção de Sinal: Blindagem em malha de cobre estanhado assegura imunidade contra interferências.
  • Versatilidade: Compatível com protocolos PROFIBUS-DP, FMS e FIP em ambientes industriais dinâmicos.
Design do Produto
  • Tipo de produto: Cabo de Bus PROFIBUS DP Combi (Sinal + Energia)
  • Aplicação: Esteira porta-cabos (Alta flexibilidade)
  • Contagem/tamanho do condutor: 1x2x0,64 (Sinal) + 3x1 (Energia)
  • Diâmetro nominal do condutor (Sinal): 0.64 mm
  • Material do condutor: Cobre nu (7 fios)
  • Material base do isolamento do núcleo: Espuma de polietileno (Foam-Skin PE)
  • Blindagem geral: Trança de cobre estanhado
  • Envoltório acima do entrançamento: Velo (Fleece wrapping)
  • Material base da capa externa: Poliuretano (PUR)
  • Cor da capa do cabo: Violeta (RAL 4001)
  • Diâmetro externo nominal: 10.3 mm
  • Impedância de surto nominal: 150 Ω
  • Temperatura máx. do condutor (instalação fixa): -40°C a 80°C
  • Tensão de teste condutor/condutor: 0.6 kV
  • Livre de halogênio: Sim (VDE 0472-815)
  • Retardância à chama: Sim (IEC 60332-1-2)
Detalhes

Benefícios

  • Solução Híbrida Inteligente: Integra transmissão de dados PROFIBUS e alimentação (3x1mm²) em um único cabo, otimizando infraestrutura.
  • Alta Dinâmica: Desenvolvido especificamente para suportar ciclos contínuos de flexão em esteiras porta-cabos.
  • Revestimento em PUR: Capa externa de Poliuretano robusta, resistente a cortes e desgaste mecânico severo.
  • Segurança Halogen-free: Material livre de halogênios, garantindo baixa toxicidade em caso de incêndio.
  • Proteção EMC: Blindagem em malha de cobre estanhado assegura a integridade do sinal contra interferências.
  • Economia de Espaço: Elimina a necessidade de cabos de energia separados, reduzindo peso nas correntes.
  • Processos de Pintura: Certificação PWIS-free, não interferindo na molhabilidade de tintas e vernizes.
  • Resistência Térmica: Suporta temperaturas de -40°C a +80°C em instalações fixas.
  • Confiabilidade Global: Atende aos padrões PROFIBUS-DP, FMS e FIP.

Aplicações

  • Esteiras Porta-Cabos: Alimentação e comunicação simultânea em partes móveis de máquinas.
  • Automação Descentralizada: Conexão eficiente de sensores e atuadores em linhas de produção.
  • Sistemas Robóticos: Equipamentos de manuseio e montagem que exigem cabos combinados.
  • Redes Industriais: Infraestrutura PROFIBUS DP em ambientes dinâmicos e exigentes.
  • Indústria Automotiva: Linhas de pintura e montagem devido à ausência de silicones (PWIS).
  • Edifícios e Transporte: Aplicações onde a segurança contra incêndio (LSZH) é prioritária.
  • Hardware SIMATIC®: Compatibilidade total com componentes de rede Siemens.
  • Maquinário Compacto: Solução ideal para conduítes e calhas com espaço restrito.
  • Engenharia de Plantas: Controle de processos via protocolo FIP (Factory Instrumentation Protocol).
Dados Técnicos
Informações Gerais
MarcaInnovcable®
Nome do ProdutoPROFIBUS DP INNOVTRONIC® PB COMPOSITE 1X2X0,64+3X1
Tipo de ProdutoCabo de rede (Bus cable) - PROFIBUS DP para esteira porta-cabos
Peso123 kg/km
Índice de Cobre59 kg/km
Sistema Fieldbus VálidoPROFIBUS DP
Parâmetros Elétricos
Tensão Máxima de Operação100 V (não para transmissão de energia)
Tensão de Ensaio (Condutor/Condutor)0,6 kV
Impedância de Surto Nominal150 Ω

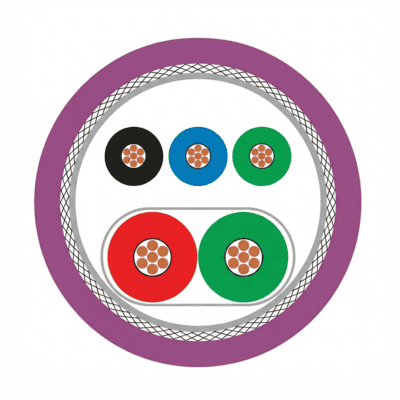

Design do Produto
Contagem/Tamanho do Condutor1X2X0,64 + 3X1
Elemento do Cabo 1 (Sinal)Par de sinal: 1x2x0,22 (Nota: Diâmetro nominal 0,64mm conforme cabeçalho)
Elemento do Cabo 2 (Potência)Veias de energia: 3x1 mm²
Diâmetro Nominal do Condutor (Sinal)0,64 mm
Número de fios (Sinal)7
Material do CondutorCobre nu
Design do Condutor7 fios
Inclui condutor de proteçãoNão
Número de veias totais5
Número de pares1
Tipo de encordoamentoPar trançado (Twisted-pair)
Envoltório sobre o encordoamentoEnvoltório de velo (Fleece wrapping)
BlindadoSim
Tipo de blindagem geralTrança de cobre estanhado
Diâmetro Externo Nominal10,1 mm
Formato do CaboRedondo
Material Base da Isolação da VeiaEspuma de Polietileno (Foam-Skin PE)
Material Base da Cobertura ExternaPoliuretano (PUR)
Cor da CoberturaVioleta
Cor RAL da Isolação do CaboRAL 4001
Identificação das ViasCores
Características do Produto
Área de AplicaçãoEsteira porta-cabos (Cable chain)
Para flexão contínuaSim
Para carga de torçãoNão
Raio Mín. de Curvatura (Estacionário)14,5 x diâmetro externo
Raio Mín. de Curvatura (Instalação fixa em mm)146,4 mm
Temperatura máx. no condutor (Instalação fixa)-40 °C a 80 °C
Temperatura máx. no condutor (Movimento ocasional)-5 °C a 50 °C
Retardante de chamaSim (IEC 60332-1-2)
Resistente a UVNão
Livre de halogênioSim (VDE 0472-815)
Resistente a óleoNão
Livre de PWIS (Substâncias nocivas à pintura)Sim (conforme VDMA 24364-B2-L)
Cabo Fast Connect (FC)Não
Tabela de Dimensionais
Condutores / ConstruçãoDiâmetro Externo (mm)Peso do Cobre (kg/km)Peso Total (kg/km)
1X2X0,64+3X1,010.359.1123
