Cabo de barramento; PROFIBUS DP; Instalação fixa; Impedância característica nominal: 150 Ω; 1x2x0,64 ; PVC; Retardante de chama: IEC 60332-1-2; violeta; 8 mm

CABO PROFIBUS DP INNOVTRONIC® PB

CABO PROFIBUS DP INNOVTRONIC® PB: Conexão Premium para Automação IndustrialEleve o padrão da sua rede PROFIBUS-DP e FIP com este cabo para instalação fixa. Projetado para garantir comunicação estável, é a solução definitiva para integrar sistemas em ambientes industriais secos ou úmidos com segurança total.
  • Blindagem EMC Superior: Bloqueia interferências eletromagnéticas, garantindo a integridade crítica dos dados no chão de fábrica.
  • Conformidade Técnica: Atende normas DIN 19245 e EN 50170, assegurando compatibilidade global e confiabilidade operacional.
  • Segurança Certificada: Revestimento autoextinguível (IEC 60332-1-2) que protege suas instalações contra a propagação de chamas.
  • Alta Performance: Impedância de 150 Ohm otimizada para maximizar a velocidade e o alcance do sinal.
  • Integração Perfeita: Ideal para hardware SIMATIC NET, facilitando a engenharia de máquinas e a automação.

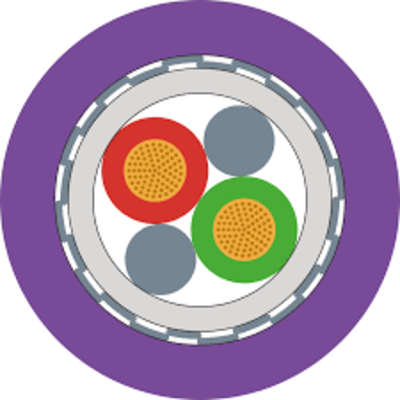

Design do Produto
  • Número de condutores/dimensão: 1x2x0,64
  • Seção nominal do condutor (AWG): 22 AWG
  • Diâmetro nominal do condutor: 0.64 mm
  • Material do condutor: Cobre nu
  • Condutor de proteção incluído: Não
  • Número de vias: 2
  • Número de pares: 1
  • Tipo de encordoamento: Par trançado
  • Blindado: Sim
  • Tipo de blindagem geral: Trança de cobre estanhado
  • Diâmetro externo nominal: 8 mm
  • Formato do cabo: Redondo
  • Material base do isolamento do condutor: Espuma de polietileno
  • Abreviação do material do isolamento: PE
  • Material base da capa externa: Policloreto de vinila
  • Abreviação do material da capa externa: PVC
Detalhes

Benefícios

  • Protocolo universal: Compatibilidade total com sistemas PROFIBUS-DP, FMS e FIP.
  • Blindagem EMC eficaz: Proteção robusta contra interferências eletromagnéticas via malha de cobre.
  • Tecnologia Fast Connect: Opções FC que permitem montagem rápida e reduzem tempo de obra.
  • Segurança contra fogo: Material retardante de chama conforme norma IEC 60332-1-2.
  • Versatilidade de instalação: Desempenho garantido em ambientes industriais secos ou úmidos.
  • Opções Halogen-free: Variantes livres de halogênio para maior segurança em áreas densas.
  • Solução híbrida: Versão COMBI disponível para transmitir dados e energia no mesmo cabo.
  • Resistência externa: Modelos com capa PE preta oferecem proteção contra raios UV.
  • Alta impedância: Características elétricas estáveis para transmissão de dados em longas distâncias.

Aplicações

  • Automação industrial: Conexão confiável em engenharia de máquinas e instalações fabris.
  • Redes SIMATIC NET: Cabeamento homologado para integração com sistemas da Siemens.
  • Chão de fábrica: Interligação de sensores, atuadores e controladores descentralizados.
  • Instalações fixas: Ideal para passagem estática em calhas, dutos e painéis.
  • Indústria de processos: Comunicação de dados crítica em plantas químicas e manufatura.
  • Sistemas FIP: Aplicações específicas do Factory Instrumentation Protocol.
  • Edifícios comerciais: Versões sem halogênio para infraestrutura predial segura.
  • Ambientes agressivos: Modelos com capa PUR resistentes a óleos e abrasão mecânica.
  • Áreas externas: Aplicação ao ar livre utilizando as variantes resistentes a UV.
  • Células robotizadas: Transmissão de sinal precisa em ambientes de alta interferência.
Dados Técnicos



Informações Gerais
MarcaINNOVCABLE (INNOVTRONIC®)
Código do Produto SKU600033
Tipo de ProdutoCabo de Bus (PROFIBUS DP)
Sistema VálidoPROFIBUS DP, PROFIBUS FMS, FIP
Parâmetros Elétricos
Tensão de Pico de Operação250 V (não para transmissão de energia)
Tensão de Ensaio1500 V (Condutor/Condutor)
Impedância Característica150 ± 15 Ohm
Resistência do Condutor (Loop)Máx. 186 Ohm/km
Capacitância Mútua(800 Hz): máx. 30 nF/km
Design do Produto
Material do CondutorCobre nu (Bare copper)
Design do Condutor1x2x0.64 mm (22 AWG) - Fio único
Número de Vias2 (1 par)
Tipo de TorçãoPar trançado (Twisted-pair)
BlindagemTrança de cobre estanhado (Proteção geral)
Diâmetro Externo Nominal8.0 mm
Peso do Cabo74 kg/km
Índice de Cobre30.1 kg/km
Material da Isolação da VeiaEspuma de Polietileno (PE)
Material da Cobertura ExternaPolicloreto de vinila (PVC)
Cor da CoberturaVioleta (RAL 4001)
Identificação das ViasCores (Vermelho/Verde conforme padrão DIN 47100 para Profibus)
Características do Produto
Área de AplicaçãoInstalação fixa em interiores secos ou úmidos.
Raio Mín. de Curvatura (Instalação Fixa)80 mm (10 x diâmetro externo)
Temperatura de Operação (Instalação Fixa)-40°C a +80°C
Retardante de chamaSim, conforme IEC 60332-1-2
Resistente a UVNão (específico deste modelo PVC Violeta)
Livre de HalogênioNão
Livre de PWIS (LABS)Sim, conforme VDMA 24364-B2-L
Tipo de ConstruçãoConvencional
Capacidade de Transmissão (Máx. segmento)
93,75 kbit/s1200 m
187,5 kbit/s1000 m
500 kbit/s400 m
1,5 Mbit/s200 m
12,0 Mbit/s100 m
Normas e Certificações
Normas de ReferênciaDIN 19245 e EN 50170
Tabela de Dimensionais
Condutores / ConstruçãoDiâmetro Externo (mm)Peso do Cobre (kg/km)Peso Total (kg/km)
1x2x0.648.030.174
