Cabo de Instrumentação e Controle; Blindado; Armado; 500V; 1 a 24 pares; max. 2,50mm²,  Pares Numerados; LSZH, XLPE / PVC / PVC, Resistência a chama; +90°C

Cabo de Instrumentação RE-2X(St)2YSWAY-fl PiMf Segurança Intrinseca

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo de Instrumentação Blindado e Armado para Conexões Seguras e Confiáveis Projetado para a transmissão de sinais analógicos ou digitais em sistemas de controle, este cabo oferece proteção superior. Sua construção robusta com armação de aço e blindagem individual garante a total integridade dos dados, mesmo nos ambientes mais severos.
  • Sinal Puro e Sem Interferência: Blindagem individual por par e coletiva para máxima proteção eletromagnética.
  • Proteção Mecânica Superior: Armadura em fios de aço galvanizado contra impactos, esmagamento e até mesmo roedores.
  • Segurança e Durabilidade Elevadas: Isolação em XLPE e cobertura externa em PVC que não propaga chamas.
  • Versatilidade de Aplicação: Ideal para ambientes internos e externos, garantindo uma performance consistente.
  • Confiabilidade a Longo Prazo: Construído para operar em amplas faixas de temperatura, assegurando a continuidade do seu processo.

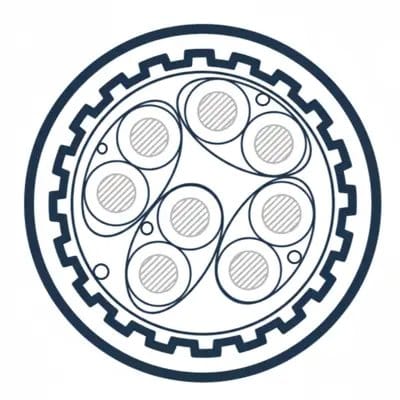

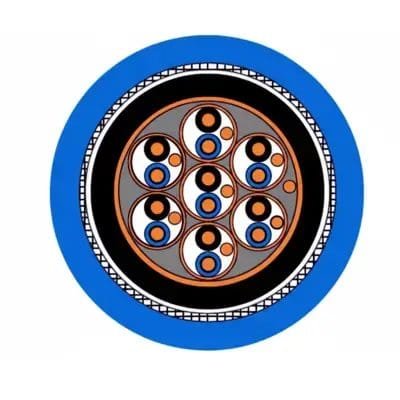

DESIGN DO PRODUTO
  • Condutor: Fios de cobre nu, eletrolítico, trançado, recozido para IEC 60228 Classe 2 (Classe 1 ou Classe 5 e/ou estanhado sob consulta)
  • Isolação: Composto de XLPE para EN50290-2-29 Pares trançados em Preto/Branco com núcleos numerados
  • Fita de Ligação: Fita de poliéster em cada par trançado
  • Blindagem Individual: Fita de alumínio/poliéster com um fio de dreno de cobre estanhado em contato direto com o lado metálico da fita
  • Fita de Ligação: Fita de poliéster sobre o núcleo geral do cabo formado por pares trançados
  • Blindagem Coletiva: Fita de alumínio/poliéster com um fio de dreno de cobre estanhado em contato direto com o lado metálico da fita
  • Capa Interna: Composto de PVC para EN50290-2-22
  • Armadura: Fios de aço galvanizado redondos para EN 10257-1
  • Capa Externa: Composto de PVC retardante de chama para EN50290-2-22 Azul para cabo intrinsecamente seguro Preto para cabo resistente a UV e/ou não intrinsecamente seguro Outras cores sob consulta
DETALHES

Benefícios

  • Proteção Mecânica Superior: Armadura de fios de aço galvanizado que oferece máxima resistência contra impactos e esmagamento.
  • Transmissão de Sinal Pura: Blindagem individual por par (PIMF) e coletiva, garantindo proteção total contra interferência eletromagnética (EMC).
  • Alta Durabilidade: Cobertura em PVC robusto e retardante à chama, ideal para ambientes industriais agressivos.
  • Segurança Aprimorada: Construção em conformidade com as normas IEC 60332-1-2 e IEC 60332-3-24 Cat C, para maior segurança contra incêndios.
  • Operação em Climas Extremos: Ampla faixa de temperatura de trabalho, de -40°C a +90°C, assegurando desempenho em condições severas.
  • Isolamento de Confiança: Isolação em XLPE que proporciona excelentes características elétricas e resistência térmica superior.
  • Versatilidade de Instalação: Adequado para uso interno e externo, podendo ser instalado em bandejas ou diretamente enterrado.
  • Resistência Química Opcional: Disponível em versões resistentes a óleos e hidrocarbonetos para aplicações especiais.
  • Conexão Segura e Estável: Condutores de cobre nu eletrolítico que asseguram ótima condutividade e confiabilidade na conexão.
  • Qualidade Certificada: Desenvolvido e testado conforme os rigorosos padrões da norma europeia EN 50288-7.

Aplicações

  • Sistemas de Automação: Conexão de instrumentos e sistemas de controle para transmissão de sinal analógico ou digital.
  • Indústria Petroquímica: Circuitos de instrumentação em refinarias e plantas químicas, onde a proteção mecânica é essencial.
  • Usinas de Energia: Ligação de equipamentos de medição e controle em ambientes com alta interferência eletromagnética.
  • Controle de Processos: Redes de comunicação para controle de CLPs, sensores de fluxo, pressão e temperatura.
  • Manufatura e Produção: Instalações em chão de fábrica que exigem um cabo robusto para proteger os sinais de controle.
  • Estações de Tratamento: Circuitos de monitoramento e controle em estações de tratamento de água e efluentes.
  • Indústria de Mineração: Aplicações fixas em ambientes severos, com exposição a poeira, umidade e risco de danos mecânicos.
  • Áreas Intrinsecamente Seguras: Utilizado em circuitos de segurança (versão com cobertura azul) para prevenir ignição em áreas classificadas.
  • Infraestrutura e Transportes: Sistemas de controle em portos, aeroportos e ferrovias.
  • Papel e Celulose: Conexão de sensores e atuadores em processos industriais com ambientes quimicamente agressivos.
DADOS TÉCNICOS



Informações Gerais
Marca INNOVCABLE
Modelo RE-2X(St)YSWAY-fl PIMF
Tipo de Produto Cabo de instrumentação para transmissão de sinal analógico ou digital, com blindagem individual por par (PIMF), blindagem coletiva e armadura de fios de aço.
Área de Aplicação Utilizado para conectar instrumentos e sistemas de controle em aplicações internas e externas. Não deve ser conectado diretamente à rede elétrica.
Parâmetros Elétricos (a 20°C)
Voltagem Nominal 500 V a.c. (versão de 300V disponível sob consulta)
Voltagem de Ensaio AC 2000 V por 1 minuto (via-via / via-blindagem)
Resistência do Condutor (máx.) 0,5mm²: 36,7 Ω/km | 0,75mm²: 25,0 Ω/km | 1mm²: 18,5 Ω/km | 1,3mm²: 14,2 Ω/km | 1,5mm²: 12,3 Ω/km | 2,5mm²: 7,6 Ω/km
Resistência de Isolação (mín.) 5000 MΩ.km
Capacitância Mútua (máx.) 150 nF/km
Indutância (máx.) 1 mH/km
Relação L/R (máx.) 0,5-1mm²: 25 µH/Ω | 1,3-1,5mm²: 40 µH/Ω | 2,5mm²: 60 µH/Ω
Design do Produto
Material do Condutor Fios de cobre nu, recozido e trançado.
Classe do Condutor Classe 2 conforme IEC 60228 (Classe 1, 5 e/ou estanhado sob consulta).
Material da Isolação Composto de XLPE conforme EN 50290-2-29.
Identificação das Vias Pares trançados Preto/Branco com núcleos numerados.
Blindagem Individual Sim, fita de Alumínio/Poliéster com fio dreno de cobre estanhado para cada par (PIMF).
Blindagem Coletiva Sim, fita de Alumínio/Poliéster com fio dreno de cobre estanhado.
Capa Interna Composto de PVC conforme EN 50290-2-22.
Armadura Fios de aço galvanizado redondos conforme EN 10257-1.
Material da Capa Externa Composto de PVC retardante de chama conforme EN 50290-2-22.
Cor da Capa Externa Azul (para sistemas de segurança intrínseca) ou Preto (resistente a UV). Outras cores sob consulta.
Características Mecânicas e Ambientais
Temperatura de Operação -40 °C a +90 °C
Temperatura de Instalação -5 °C a +50 °C
Raio Mínimo de Curvatura (Fixo) 10 x Diâmetro Externo do Cabo
Retardante de Chama Sim, conforme IEC 60332/1-2 e IEC 60332/3-24 Cat C.
Resistente a UV Sim, na versão com capa externa preta.
Recursos Adicionais (Sob Consulta) Resistência a óleo, resistência a hidrocarbonetos, proteção anti-térmitas/roedores, versão LSF (baixa emissão de fumaça).
Normas e Certificações
Norma de Construção EN 50288-7
Testes Elétricos e Mecânicos Série EN 50289
Tipos de Materiais e Testes Série EN 50290-2
Certificações CE, RoHS, REACH, EAC
Características Físicas
Seções Transversais Disponível de 2x2x0,5 mm² até 24x2x2,5 mm².
Diâmetro Externo Nominal Varia de aprox. 14,7 mm a 48,9 mm, dependendo da formação.
Peso Aproximado Varia de aprox. 361 kg/km a 3804 kg/km, dependendo da formação.



TABELA DE DIMENSIONAIS
Diâmetro Externo Nominal (mm) Peso Aproximado (kg/km) Resistência do Condutor (máx. Ω/km) Resistência de Isolação (mín. MΩ.km) Capacitância Mútua (máx. nF/km) Indutância (máx. mH/km)
Relação L/R (máx. µH/Ω)
14,7 361 36,7 5000 150 1 25
17,5 508 36,7 5000 150 1 25
18,7 560 36,7 5000 150 1 25
21,3 775 36,7 5000 150 1 25
23,3 890 36,7 5000 150 1 25
23,9 950 36,7 5000 150 1 25
26,2 1118 36,7 5000 150 1 25
28,6 1281 36,7 5000 150 1 25
32 1660 36,7 5000 150 1 25
15,8 408 25 5000 150 1 25
17,8 521 25 5000 150 1 25
19 578 25 5000 150 1 25
21 761 25 5000 150 1 25
23,2 890 25 5000 150 1 25
25,7 1043 25 5000 150 1 25
26,4 1115 25 5000 150 1 25
29 1323 25 5000 150 1 25
32,6 1725 25 5000 150 1 25
35,8 1998 25 5000 150 1 25
16,2 425 18,5 5000 150 1 25
18,5 550 18,5 5000 150 1 25
19,5 616 18,5 5000 150 1 25
21,8 815 18,5 5000 150 1 25
23,8 951 18,5 5000 150 1 25
26,5 1108 18,5 5000 150 1 25
27,2 1197 18,5 5000 150 1 25
29,8 1415 18,5 5000 150 1 25
33,6 1836 18,5 5000 150 1 25
37,2 2170 18,5 5000 150 1 25
16,9 460 12,3 5000 150 1 40
19,1 604 12,3 5000 150 1 40
21,4 805 12,3 5000 150 1 40
22,9 902 12,3 5000 150 1 40
25,3 1068 12,3 5000 150 1 40
28 1240 12,3 5000 150 1 40
28,9 1347 12,3 5000 150 1 40
32,3 1785 12,3 5000 150 1 40
35,9 2123 12,3 5000 150 1 40
39,4 2441 12,3 5000 150 1 40
17,5 490 7,6 5000 150 1 60
19,6 630 7,6 5000 150 1 60
21,9 850 7,6 5000 150 1 60
23,4 940 7,6 5000 150 1 60
25,9 1114 7,6 5000 150 1 60
28,9 1308 7,6 5000 150 1 60
29,7 1421 7,6 5000 150 1 60
33,5 1883 7,6 5000 150 1 60
37,1 2260 7,6 5000 150 1 60
40,7 2593 7,6 5000 150 1 60
