Cabo de Instrumentação;  Blindado em Fita e Trança de Aço; Max. 2,50mm²; 300V;  1 a 56 pares ou ternas; Veias Numeradas; PVC / PVC / PVC;  Antichama; +70°C

Cabo de Instrumentação Blindado em Fita Individual (BFI) / Trança de Aço (TA) 300V NBR 10300

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo de Instrumentação BFI TA: Precisão e Segurança AbsolutaDesenvolvido para as mais críticas aplicações industriais, este cabo garante a integridade total dos seus sinais. Sua construção robusta oferece a máxima confiabilidade para proteger sua operação contra interferências e falhas, assegurando a continuidade e a eficiência dos seus processos.
  • Máxima Proteção e Segurança: Blindagem dupla com malha de aço e fita aluminizada que eliminam interferências.
  • Transmissão de Sinais Pura: Garante a precisão de dados analógicos (4-20mA), digitais e protocolo Hart.
  • Durabilidade Superior: Resistente a umidade, raios UV, produtos químicos e com propriedade antichama.
  • Versatilidade para a Indústria: Ideal para automação, conexão de sensores, medidores e relés diversos.
  • Performance Elétrica Garantida: Fabricado com cobre 100% puro para máxima condutividade e eficiência energética.

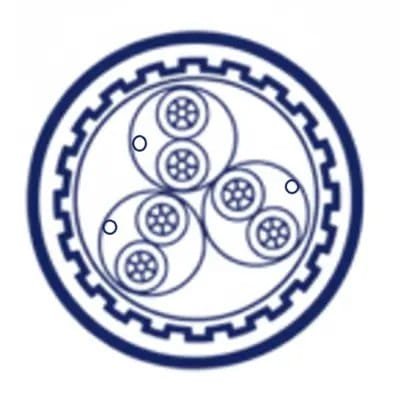

DESIGN DO PRODUTO
  • Condutor encordoado formado por fios de cobre eletrolítico nu, têmpera mole, encordoamento classe 2 NBR NM 280.
  • Isolação em composto termoplástico à base de cloreto de polivinila (PVC/A).
  • Reunião dos condutores em pares, ternas ou quadras.
  • Passo de torção: 50 a 65mm
  • Blindagem individual em fita de poliéster aluminizada, com condutor dreno flexível de seção 0,5 mm² formado por fios de cobre eletrolítico estanhados.
  • Separador em fita de poliéster.
  • Cabo de comunicação formado por condutor encordoado de seção 0,50mm² isolação em (PVC/A) cor azul (quando aplicado)
  • Capa intermediaria em composto termoplástico à base de cloreto de polivinila (PVC/ST1).
  • Malha de aço galvanizada.
  • Cobertura em composto termoplástico à base de cloreto de polivinila (PVC/ST1).
DETALHES

Benefícios

  • Máxima proteção de sinal: Blindagem individual que anula interferências eletromagnéticas e diafonia (crosstalk).
  • Alta resistência mecânica: Malha de aço galvanizada que protege contra impactos e esmagamentos, garantindo a integridade.
  • Performance em ambientes hostis: Cobertura resistente a produtos químicos, umidade e raios UV.
  • Segurança elevada: Composto antichama e autoextinguível, em conformidade com a norma NBR NM IEC 60332-3-23.
  • Transmissão eficiente: Condutores 100% cobre virgem que asseguram menor resistência ôhmica e perda dielétrica.
  • Instalação versátil: Construção que proporciona excelente flexibilidade, facilitando a montagem em locais complexos.
  • Compatibilidade garantida: Desenvolvido para atender plenamente ao protocolo Hart® (4-20mA) e outros sinais digitais.
  • Confiabilidade superior: Matéria-prima de alta qualidade e processo de fabricação nacional, resultando em maior vida útil.
  • Imunidade a ruídos: A blindagem individual por par/terna assegura a pureza e a precisão dos sinais transmitidos.
  • Durabilidade assegurada: Projetado para suportar as condições severas de plantas industriais, minimizando paradas.

Aplicações

  • Instrumentação e controle: Condução de sinais analógicos (4-20mA), digitais e para instrumentação ponto a ponto.
  • Automação industrial: Utilizado em instalações fixas para interligar sensores, medidores e atuadores.
  • Sistemas com protocolo Hart®: Ideal para a comunicação entre dispositivos de campo inteligentes e sistemas de controle.
  • Alimentação de dispositivos: Perfeito para alimentar relés convencionais, eletrônicos e outros componentes de baixa tensão.
  • Plantas químicas e petroquímicas: Onde a resistência a ambientes agressivos e a segurança são fundamentais.
  • Indústria de papel e celulose: Confiabilidade na transmissão de sinais em ambientes com alta umidade e agentes químicos.
  • Setor de mineração e siderurgia: Proteção mecânica robusta para instalações sujeitas a condições severas de operação.
  • Indústria alimentícia e de bebidas: Ligação de sensores de temperatura, pressão e vazão em linhas de produção.
  • Sistemas de supervisão: Conexão de CLPs e equipamentos de medição em painéis de comando e controle de processos.
  • Projetos de engenharia: Solução versátil para instalações industriais em geral que exigem performance e segurança.
DADOS TÉCNICOS



Informações Gerais
MarcaINNOVCABLE
Tipo de ProdutoCabo de Instrumentação BFI TA 300V, conforme NBR 10300.
Parâmetros Elétricos
Tensão de Isolamento300V
Resistência Elétrica Máxima do CondutorVaria conforme a seção: 37,08 Ω/km (0,50mm²), 25,24 Ω/km (0,75mm²), 18,64 Ω/km (1,00mm²), 12,46 Ω/km (1,50mm²), 7,63 Ω/km (2,50mm²)
Resistência de Isolamento (20°C)Varia conforme a seção: 55 MΩ/km (0,50mm²), 47 MΩ/km (0,75mm²), 43 MΩ/km (1,00mm²), 37 MΩ/km (1,50mm²), 40 MΩ/km (2,50mm²)
Capacitância MútuaVaria conforme a seção: 150 nF/km (0,50mm²), 169 nF/km (0,75mm²), 180 nF/km (1,00mm²), 199 nF/km (1,50mm²), 188 nF/km (2,50mm²)
Indutância MútuaVaria conforme a seção: 0,34 mH/km (0,50mm²), 0,32 mH/km (0,75mm²), 0,31 mH/km (1,00mm²), 0,29 mH/km (1,50mm²), 0,30 mH/km (2,50mm²)
Protocolos SuportadosProtocolo Hart® (4-20mA), sinais digitais e instrumentação ponto a ponto.
Design do Produto
Material do CondutorFios de cobre eletrolítico nu, têmpera mole, 99,90% de pureza mínima.
Classe do CondutorEncordoamento classe 2 (conforme NBR NM 280). Opção classe 5 sob consulta.
Formação dos GruposCondutores reunidos em pares, ternas ou quadras.
Passo de Torção50 a 65mm.
Material Base da Isolação da VeiaComposto termoplástico à base de cloreto de polivinila (PVC/A).
Identificação das ViasPares: Preto e Branco; Ternas: Preto, Branco e Vermelho.
Blindagem IndividualFita de poliéster aluminizada com condutor dreno flexível de cobre estanhado (0,5 mm²).
SeparadorFita de poliéster.
Capa IntermediáriaComposto termoplástico à base de cloreto de polivinila (PVC/ST1).
Proteção Mecânica / Blindagem GeralMalha de aço galvanizada.
Material Base da Cobertura ExternaComposto termoplástico à base de cloreto de polivinila (PVC/ST1).
Cor da CoberturaNão especificado.
Cabo de ComunicaçãoOpcional, condutor de 0,50mm² com isolação em PVC/A na cor azul.
Características do Produto
Área de AplicaçãoInstalações fixas para condução de sinais analógicos (4-20mA) e digitais, instrumentação ponto a ponto, ligação de sensores, medidores e relés em ambientes industriais.
Temperatura Máxima no Condutor70°C em regime contínuo.
Retardante de ChamaSim, antichama e autoextinguível.
Resistente a UVSim.
Resistente a QuímicosSim.
Resistente à UmidadeSim.
Livre de HalogênioNão (Padrão PVC). Opção em LSZH (composto não halogenado) sob consulta.
Opções de Construção (Sob Consulta)
CondutorCobre estanhado, encordoamento classe 5.
Isolação (Outras Temperaturas)PVC/E (105°C), XLPE (90°C ou 125°C), HEPR (90°C), PE (80°C).
Capa Intermediária e CoberturaPE, PVC/E, PVC/ST2, PVC especial resistente a óleos e graxas, LSZH.
Normas Aplicáveis
ABNT NBR 10300Cabos de instrumentação com isolação extrudada e com tensões de até 300 V.
ABNT NBR NM 280Condutores de cabos isolados (IEC 60228, MOD).
ABNT NBR NM IEC 60332-3-23Ensaio de queima vertical da chama em feixe de cabos, Categoria B.
ABNT NBR 6812Fios e cabos elétricos - Queima vertical (fogueira) - Método de ensaio.
ABNT NBR 6251Cabos de potência com isolação extrudada para tensões de 1 kV a 35 kV.



TABELA DE DIMENSIONAIS
TipoSeção Nominal (mm²)Nº de ElementosDiâmetro Externo (mm)Peso Nominal (Kg/Km)Resistência Elétrica Máxima (Ω/km)Capacitância (nF/km)Indutância (mH/km)
Resistência de Isolamento (MΩ/km a 20°C)
Par0,5211,35180,1737,081500,3455
Par0,5314,24247,6337,081500,3455
Par0,5414,61278,5337,081500,3455
Par0,5515,03305,8837,081500,3455
Par0,5615,81334,5337,081500,3455
Par0,5716,49366,1737,081500,3455
Par0,5817,56420,537,081500,3455
Par0,5918,18456,0637,081500,3455
Par0,51018,75481,9137,081500,3455
Par0,51119,52518,2737,081500,3455
Par0,51220,03552,2937,081500,3455
Par0,51320,54577,4837,081500,3455
Par0,51421,02615,2737,081500,3455
Par0,51521,49639,8437,081500,3455
Par0,51621,95672,937,081500,3455
Par0,51722,38696,5337,081500,3455
Par0,51822,82720,4537,081500,3455
Par0,51923,43765,2437,081500,3455
Par0,52023,84793,1737,081500,3455
Par0,52124,22820,7837,081500,3455
Par0,52224,61852,7937,081500,3455
Par0,52324,98875,6737,081500,3455
Par0,52425,35907,3537,081500,3455
Par0,52525,761049,337,081500,3455
Par0,75211,85200,0925,241690,3247
Par0,75315,0927925,241690,3247
Par0,75415,5316,4125,241690,3247
Par0,75515,98350,3725,241690,3247
Par0,75616,84386,3325,241690,3247
Par0,75717,61425,1125,241690,3247
Par0,75818,76487,8225,241690,3247
Par0,75919,45530,4625,241690,3247
Par0,751020,09563,2725,241690,3247
Par0,751120,93607,3725,241690,3247
Par0,751221,5648,2825,241690,3247
Par0,751322,07680,3625,241690,3247
Par0,751422,6724,9725,241690,3247
Par0,751523,14756,3525,241690,3247
Par0,751623,65796,1925,241690,3247
Par0,751724,12826,5225,241690,3247
Par0,751824,62857,1825,241690,3247
Par0,751925,28909,6425,241690,3247
Par0,752025,73944,2625,241690,3247
Par0,752126,17978,5225,241690,3247
Par0,752226,61017,1825,241690,3247
Par0,752327,011046,6825,241690,3247
Par0,752427,431084,9725,241690,3247
Par0,752527,861234,2925,241690,3247
Par1212,28218,5118,641800,3143
Par1315,81307,8818,641800,3143
Par1416,26351,5818,641800,3143
Par1516,78391,9218,641800,3143
Par1617,73434,8418,641800,3143
Par1718,57480,4318,641800,3143
Par1819,7855118,641800,3143
Par1920,53600,4118,641800,3143
Par11021,22639,8918,641800,3143
Par11122,12691,3118,641800,3143
Par11222,74738,8318,641800,3143
Par11323,37777,5118,641800,3143
Par11423,95828,6618,641800,3143
Par11524,53866,5918,641800,3143
Par11625,09912,9318,641800,3143
Par11725,6949,7118,641800,3143
Par11826,14986,8518,641800,3143
Par11926,851046,5818,641800,3143
Par12027,341087,6318,641800,3143
Par12127,811128,2918,641800,3143
Par12228,291173,3518,641800,3143
Par12328,741209,2218,641800,3143
Par12429,191253,8818,641800,3143
Par12529,641410,2118,641800,3143
Par1,5212,79243,7512,461990,2937
Par1,5316,78348,8912,461990,2937
Par1,5417,29403,6112,461990,2937
Par1,5517,87455,0712,461990,2937
Par1,5618,94509,7712,461990,2937
Par1,5719,89566,9812,461990,2937
Par1,5821,21650,6612,461990,2937
Par1,5922,06711,6612,461990,2937
Par1,51022,84762,6212,461990,2937
Par1,51123,82826,4612,461990,2937
Par1,51224,53885,412,461990,2937
Par1,51325,23935,512,461990,2937
Par1,51425,89997,9912,461990,2937
Par1,51526,551047,2612,461990,2937
Par1,51627,181104,9112,461990,2937
Par1,51727,761152,9112,461990,2937
Par1,51828,371201,3212,461990,2937
Par1,51929,141273,4912,461990,2937
Par1,52029,71325,7812,461990,2937
Par1,52130,231377,6312,461990,2937
Par1,52230,771433,8712,461990,2937
Par1,52331,281480,8912,461990,2937
Par1,52431,791536,712,461990,2937
Par1,52532,271705,2112,461990,2937
Par2,5213,87300,797,631880,340
Par2,5318,59437,57,631880,340
Par2,5419,19513,677,631880,340
Par2,5519,88586,797,631880,340
Par2,5621,14664,577,631880,340
Par2,5722,27744,57,631880,340
Par2,5823,75853,547,631880,340
Par2,5924,76937,157,631880,340
Par2,51025,681010,57,631880,340
Par2,51126,811098,357,631880,340
Par2,51227,641179,517,631880,340
Par2,51328,481251,847,631880,340
Par2,51429,251336,47,631880,340
Par2,51530,031407,757,631880,340
Par2,51630,781487,397,631880,340
Par2,51731,471557,237,631880,340
Par2,51832,191627,557,631880,340
Par2,51933,061723,637,631880,340
Par2,52033,721797,737,631880,340
Par2,52134,351871,317,631880,340
Par2,52234,991949,297,631880,340
Par2,52335,592017,967,631880,340
Par2,52436,192095,427,631880,340
Par2,52536,722287,227,631880,340
Terna0,5212,97194,8137,081500,3455
Terna0,5314,24249,3837,081500,3455
Terna0,5415,52288,4837,081500,3455
Terna0,5516,39320,0737,081500,3455
Terna0,5617,29350,3337,081500,3455
Terna0,5718,1383,5837,081500,3455
Terna0,5819,27440,3337,081500,3455
Terna0,5920477,4237,081500,3455
Terna0,51020,67504,7837,081500,3455
Terna0,51121,53543,0737,081500,3455
Terna0,51222,15578,6537,081500,3455
Terna0,51322,73605,0637,081500,3455
Terna0,51423,29644,2537,081500,3455
Terna0,51523,84670,0537,081500,3455
Terna0,51624,37704,3337,081500,3455
Terna0,51724,88729,3537,081500,3455
Terna0,51825,34754,0237,081500,3455
Terna0,51926,08801,2637,081500,3455
Terna0,52026,43829,2837,081500,3455
Terna0,52126,96858,837,081500,3455
Terna0,52227,31891,0637,081500,3455
Terna0,52327,84916,0237,081500,3455
Terna0,52428,19948,1237,081500,3455
Terna0,52528,93990,737,081500,3455
Terna0,75213,67220,9925,241690,3247
Terna0,75315,09287,7225,241690,3247
Terna0,75416,53336,5625,241690,3247
Terna0,75517,5377,5325,241690,3247
Terna0,75618,5417,5425,241690,3247
Terna0,75719,41460,3725,241690,3247
Terna0,75820,68528,0525,241690,3247
Terna0,75921,49574,6425,241690,3247
Terna0,751022,24611,4125,241690,3247
Terna0,751123,18659,9225,241690,3247
Terna0,751223,87704,8325,241690,3247
Terna0,751324,52740,5325,241690,3247
Terna0,751425,15788,9525,241690,3247
Terna0,751525,76823,9725,241690,3247
Terna0,751626,35867,4325,241690,3247
Terna0,751726,92901,5725,241690,3247
Terna0,751827,44935,3225,241690,3247
Terna0,751928,24992,7825,241690,3247
Terna0,752028,631029,7525,241690,3247
Terna0,752129,221068,4125,241690,3247
Terna0,752229,621109,6825,241690,3247
Terna0,752330,211143,6825,241690,3247
Terna0,752430,611184,6925,241690,3247
Terna0,752531,411237,4525,241690,3247
Terna1214,26245,4618,641800,3143
Terna1315,81323,6318,641800,3143
Terna1417,38381,8818,641800,3143
Terna1518,44431,9318,641800,3143
Terna1619,53481,3518,641800,3143
Terna1720,52533,4418,641800,3143
Terna1821,87611,5118,641800,3143
Terna1922,75667,3118,641800,3143
Terna11023,57713,1918,641800,3143
Terna11124,57771,5118,641800,3143
Terna11225,32825,3618,641800,3143
Terna11326,03870,1818,641800,3143
Terna11426,72927,5618,641800,3143
Terna11527,39971,5318,641800,3143
Terna11628,031023,9118,641800,3143
Terna11728,661066,9218,641800,3143
Terna11829,221109,5118,641800,3143
Terna11930,071176,7718,641800,3143
Terna12030,51222,4718,641800,3143
Terna12131,15127018,641800,3143
Terna12231,581319,9118,641800,3143
Terna12332,221362,8518,641800,3143
Terna12432,651412,5618,641800,3143
Terna12533,511475,0818,641800,3143
Terna1,5215,03280,9912,461990,2937
Terna1,5316,78377,7612,461990,2937
Terna1,5418,55452,2812,461990,2937
Terna1,5519,74518,2512,461990,2937
Terna1,5620,98583,9412,461990,2937
Terna1,5722,1652,1412,461990,2937
Terna1,5823,57747,9512,461990,2937
Terna1,5924,56819,8212,461990,2937
Terna1,51025,49881,6712,461990,2937
Terna1,51126,6956,9512,461990,2937
Terna1,51227,451026,8112,461990,2937
Terna1,51328,251087,412,461990,2937
Terna1,51429,031160,612,461990,2937
Terna1,51529,781220,3612,461990,2937
Terna1,51630,511288,512,461990,2937
Terna1,51731,211347,212,461990,2937
Terna1,51831,851405,4512,461990,2937
Terna1,51932,781489,7912,461990,2937
Terna1,52033,271551,0312,461990,2937
Terna1,521341614,2812,461990,2937
Terna1,52234,491679,7112,461990,2937
Terna1,52335,221738,3512,461990,2937
Terna1,52435,71803,5612,461990,2937
Terna1,52536,641883,1712,461990,2937
Terna2,5215,73315,997,631880,340
Terna2,5317,43407,767,631880,340
Terna2,5419,25487,287,631880,340
Terna2,5520,44553,257,631880,340
Terna2,5621,68618,947,631880,340
Terna2,5722,8687,147,631880,340
Terna2,5824,27782,957,631880,340
Terna2,5925,26854,827,631880,340
Terna2,51026,19916,677,631880,340
Terna2,51127,3991,957,631880,340
Terna2,51228,151061,817,631880,340
Terna2,51328,951122,47,631880,340
Terna2,51429,731695,67,631880,340
Terna2,51530,481255,367,631880,340
Terna2,51631,211323,57,631880,340
Terna2,51731,911382,27,631880,340
Terna2,51832,551440,457,631880,340
Terna2,51933,481524,797,631880,340
Terna2,52033,971586,037,631880,340
Terna2,52134,71649,287,631880,340
Terna2,52235,191714,717,631880,340
Terna2,52335,921773,357,631880,340
Terna2,52436,41838,567,631880,340
Terna2,52537,341918,177,631880,340
PRODUTOS RELACIONADOS

FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
