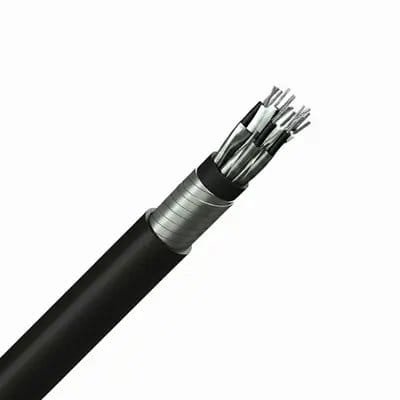

Cabo de Instrumentação;  Blindado em Fita e Fita de Aço; Max. 2,50mm²; 300V;  1 a 56 pares ou ternas; Veias Numeradas; PVC / PVC / PVC;  Antichama; +70°C

Cabo de Instrumentação Blindado em Fita Individual (BFI) / Fita de Aço (FA) 300V NBR 10300

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo de Instrumentação BFI FA para Automação IndustrialProjetado para ambientes industriais severos, onde a precisão na transmissão de sinais é crítica. A construção deste cabo garante comunicação confiável e protege seus processos, assegurando a integridade de dados analógicos e digitais.
  • Proteção Total de Sinal: Blindagem individual elimina interferências e crosstalk.
  • Robustez para a Indústria: Armadura em fita de aço contra impactos.
  • Alta Durabilidade e Segurança: Flexível, antichama e resistente a produtos químicos, umidade e raios UV.
  • Máxima Eficiência: Cobre puro para condutividade superior e perdas mínimas.
  • Aplicações Versáteis: Ideal para protocolo Hart, sensores, medidores e automação ponto a ponto em geral.

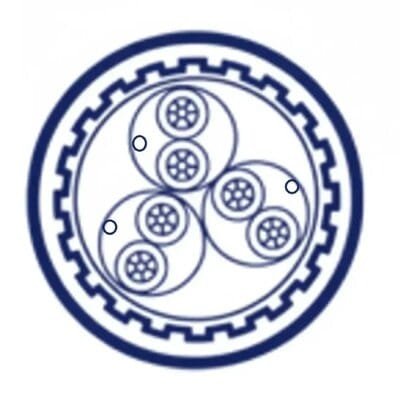

DESIGN DO PRODUTO
  • Condutor encordoado formado por fios de cobre eletrolítico nu, têmpera mole, encordoamento classe 2 NBR NM 280.
  • Isolação em composto termoplástico à base de cloreto de polivinila (PVC/A).
  • Reunião dos condutores em pares, ternas ou quadras.
  • Passo de torção: 50 a 65mm
  • Blindagem individual em fita de poliéster aluminizada, com condutor dreno flexível de seção 0,5 mm² formado por fios de cobre eletrolítico estanhados.
  • Separador em fita de poliéster.
  • Cabo de comunicação formado por condutor encordoado de seção 0,50mm² isolação em (PVC/A) cor azul (quando aplicado)
  • Capa intermediaria em composto termoplástico à base de cloreto de polivinila (PVC/ST1).
  • Fita de aço galvanizado.
  • Cobertura em composto termoplástico à base de cloreto de polivinila (PVC/ST1).
DETALHES

Benefícios

  • Proteção superior de sinal: Blindagem individual que garante máxima imunidade contra interferências eletromagnéticas e crosstalk.
  • Alta resistência mecânica: Armadura em fita de aço galvanizado que oferece excelente proteção contra impactos e esmagamento.
  • Durabilidade em ambientes agressivos: Cobertura em PVC resistente a produtos químicos, umidade e raios UV.
  • Segurança antichama: Composto autoextinguível que não propaga chamas, aumentando a segurança da instalação.
  • Transmissão confiável: Condutores 100% cobre puro para menor resistência ôhmica e transmissão de sinal eficiente.
  • Compatibilidade de protocolo: Ideal para sinais analógicos (4-20mA), digitais e sistemas com protocolo Hart®.
  • Operação estável: Projetado para instalações fixas, assegurando performance contínua e confiável em campo.
  • Flexibilidade na instalação: Disponível em construção com condutores flexíveis para facilitar a montagem (sob consulta).
  • Qualidade normativa: Fabricado em conformidade com a norma NBR 10300, garantindo um produto de alto padrão.
  • Ampla customização: Opções de materiais especiais para resistir a altas temperaturas, óleos e graxas.

Aplicações

  • Instrumentação de processos: Condução de sinais de controle e medição em diversas plantas industriais.
  • Automação industrial: Ligação ponto a ponto de sensores de vazão, pressão, nível e temperatura.
  • Sistemas de controle: Alimentação de relés, contatores e outros componentes em painéis elétricos de comando.
  • Comunicação de dados: Transmissão segura de informações em sistemas digitais e com protocolo Hart®.
  • Plantas químicas e petroquímicas: Instalações fixas que exigem resistência a ambientes quimicamente agressivos.
  • Indústria de papel e celulose: Aplicações em locais com presença de alta umidade e que necessitam de robustez.
  • Siderurgia e mineração: Locais com alta exigência de proteção mecânica contra impactos e abrasão.
  • Indústria alimentícia: Automação de linhas de produção que demandam uma transmissão de sinal sem falhas.
  • Usinas de açúcar e álcool: Sistemas de controle e medição em diversas áreas do processo industrial.
  • Infraestrutura industrial: Instalações fixas em geral que requerem segurança, durabilidade e confiabilidade.
DADOS TÉCNICOS
Informações Gerais
MarcaINNOVCABLE
Tipo de ProdutoCabo de instrumentação BFI FA para instalações fixas.
Parâmetros Elétricos
Tensão de Isolamento300V
Temperatura Máxima no Condutor70°C em regime contínuo (Isolação PVC/A)
Resistência Elétrica Máxima do Condutor0,50 mm²: 37,08 Ω/km
0,75 mm²: 25,24 Ω/km
1,00 mm²: 18,64 Ω/km
1,50 mm²: 12,46 Ω/km
2,50 mm²: 7,63 Ω/km
Capacitância Mútua0,50 mm²: 150 nF/km
0,75 mm²: 169 nF/km
1,00 mm²: 180 nF/km
1,50 mm²: 199 nF/km
2,50 mm²: 188 nF/km
Indutância0,50 mm²: 0,34 mH/km
0,75 mm²: 0,32 mH/km
1,00 mm²: 0,31 mH/km
1,50 mm²: 0,29 mH/km
2,50 mm²: 0,30 mH/km
Resistência de Isolamento (a 20°C)0,50 mm²: 55 MΩ/km
0,75 mm²: 47 MΩ/km
1,00 mm²: 43 MΩ/km
1,50 mm²: 37 MΩ/km
2,50 mm²: 40 MΩ/km
Design do Produto
Material do CondutorFios de cobre eletrolítico nu, têmpera mole (Opcional: Cobre estanhado).
Design do CondutorEncordoamento classe 2 (Opcional: Classe 5 para alta flexibilidade).
Material Base da Isolação da VeiaComposto termoplástico à base de cloreto de polivinila (PVC/A).
Identificação das ViasPares: Preto e Branco.
Ternas: Preto, Branco e Vermelho.
Tipo de TorçãoCondutores reunidos em pares, ternas ou quadras.
Passo de Torção50 a 65 mm.
Blindagem IndividualFita de poliéster aluminizada com condutor dreno flexível de cobre estanhado (0,5 mm²).
Proteção MecânicaFita de aço galvanizado.
SeparadorFita de poliéster.
Material Base da Capa IntermediáriaComposto termoplástico à base de cloreto de polivinila (PVC/ST1).
Material Base da Cobertura ExternaComposto termoplástico à base de cloreto de polivinila (PVC/ST1).
Cabo de ComunicaçãoDisponível quando aplicado (0,50 mm², isolação em PVC/A na cor azul).
Características do Produto
Área de AplicaçãoInstalações fixas, condução de sinais analógicos (4-20mA) e digitais, instrumentação ponto a ponto, protocolo Hart®, sensores, medidores e relés em ambientes industriais com necessidade de proteção contra interferência eletromagnética e impactos.
FlexibilidadeFlexível.
Retardante de ChamaSim, antichama e autoextinguível.
Resistente a UVSim.
Resistente a QuímicosSim (Opcional: PVC especial para resistência a óleos e graxas).
Resistente a UmidadeSim.
Livre de HalogênioDisponível sob consulta (LSZH).
Normas Aplicáveis
Normas de ReferênciaABNT NBR 10300, NBR NM 280, NBR NM IEC 60332-3-23 (Cat. B), NBR 6812, NBR 6251, NM-IEC 60228.
TABELA DE DIMENSIONAIS
TipoSeção Nominal (mm²)Número de Pares/TernasDiâmetro Externo (mm)Peso Nominal (Kg/Km)Resistência Elétrica Máxima (Ω/km)Capacitância (nF/km)Indutância (mH/km)
Resistência de Isolamento (MΩ/km a 20°C)
Pares0,5211,33195,8337,081500,3455
Pares0,5314,22268,5237,081500,3455
Pares0,5414,59300,0937,081500,3455
Pares0,5515,02328,237,081500,3455
Pares0,5615,79358,2637,081500,3455
Pares0,5716,48391,1437,081500,3455
Pares0,5817,55446,6437,081500,3455
Pares0,5918,17483,3237,081500,3455
Pares0,51018,73510,1837,081500,3455
Pares0,51119,51547,5637,081500,3455
Pares0,51220,02582,5137,081500,3455
Pares0,51320,53608,6237,081500,3455
Pares0,51421,01647,2737,081500,3455
Pares0,51521,48672,7137,081500,3455
Pares0,51621,94706,637,081500,3455
Pares0,51722,36730,9937,081500,3455
Pares0,51822,8755,7137,081500,3455
Pares0,51923,42801,2337,081500,3455
Pares0,52023,82829,8937,081500,3455
Pares0,52124,21858,237,081500,3455
Pares0,52224,6890,9137,081500,3455
Pares0,52324,97914,4637,081500,3455
Pares0,52425,34946,8237,081500,3455
Pares0,52525,741089,1137,081500,3455
Pares0,75211,84216,6825,241690,3247
Pares0,75315,08301,4425,241690,3247
Pares0,75415,49339,6125,241690,3247
Pares0,75515,96374,4325,241690,3247
Pares0,75616,83411,9625,241690,3247
Pares0,75717,6452,1325,241690,3247
Pares0,75818,75516,1525,241690,3247
Pares0,75919,44560,0425,241690,3247
Pares0,751020,07593,9925,241690,3247
Pares0,751120,91639,2325,241690,3247
Pares0,751221,49681,1825,241690,3247
Pares0,751322,06714,2925,241690,3247
Pares0,751422,59759,8625,241690,3247
Pares0,751523,12792,2225,241690,3247
Pares0,751623,64832,9825,241690,3247
Pares0,751724,11864,1725,241690,3247
Pares0,751824,6895,7325,241690,3247
Pares0,751925,2794925,241690,3247
Pares0,752025,72984,4525,241690,3247
Pares0,752126,151019,4925,241690,3247
Pares0,752226,591058,9425,241690,3247
Pares0,7523271089,1825,241690,3247
Pares0,752427,421128,2325,241690,3247
Pares0,752527,841277,9325,241690,3247
Pares1212,27235,8918,641800,3143
Pares1315,8331,6518,641800,3143
Pares1416,25376,1718,641800,3143
Pares1516,77417,4418,641800,3143
Pares1617,71462,0818,641800,3143
Pares1718,55509,1818,641800,3143
Pares1819,77581,1918,641800,3143
Pares1920,52631,9618,641800,3143
Pares11021,21672,6918,641800,3143
Pares11122,11725,3518,641800,3143
Pares11222,7377418,641800,3143
Pares11323,36813,8118,641800,3143
Pares11423,94866,0218,641800,3143
Pares11524,5290518,641800,3143
Pares11625,08952,3618,641800,3143
Pares11725,59990,0718,641800,3143
Pares11826,131028,1818,641800,3143
Pares11926,831088,818,641800,3143
Pares12027,331130,7618,641800,3143
Pares12127,81172,2718,641800,3143
Pares12228,281218,1918,641800,3143
Pares12328,731254,8718,641800,3143
Pares12429,181300,3618,641800,3143
Pares12529,631457,1118,641800,3143
Pares1,5212,95256,6412,461990,2937
Pares1,5316,94366,3612,461990,2937
Pares1,5417,45421,6712,461990,2937
Pares1,5518,03473,812,461990,2937
Pares1,5619,1529,7312,461990,2937
Pares1,5720,05588,0212,461990,2937
Pares1,5821,37672,9212,461990,2937
Pares1,5922,22734,8912,461990,2937
Pares1,51023786,7512,461990,2937
Pares1,51123,98851,5712,461990,2937
Pares1,51224,69911,3112,461990,2937
Pares1,51325,39962,2212,461990,2937
Pares1,51426,051025,4712,461990,2937
Pares1,51526,711075,512,461990,2937
Pares1,51627,341133,8712,461990,2937
Pares1,51727,921182,5412,461990,2937
Pares1,51828,531231,6512,461990,2937
Pares1,51929,31304,5512,461990,2937
Pares1,52029,861357,4812,461990,2937
Pares1,52130,391409,9412,461990,2937
Pares1,52230,931466,812,461990,2937
Pares1,52331,441514,412,461990,2937
Pares1,52431,951570,812,461990,2937
Pares1,52532,431739,7112,461990,2937
Pares2,5214,03314,947,631880,340
Pares2,5318,75457,067,631880,340
Pares2,5419,35533,937,631880,340
Pares2,5520,04607,847,631880,340
Pares2,5621,3687,087,631880,340
Pares2,5722,43768,297,631880,340
Pares2,5823,91878,747,631880,340
Pares2,5924,92963,57,631880,340
Pares2,51025,841037,917,631880,340
Pares2,51126,971126,917,631880,340
Pares2,51227,81209,037,631880,340
Pares2,51328,641282,327,631880,340
Pares2,51429,411367,777,631880,340
Pares2,51530,191440,017,631880,340
Pares2,51630,941520,517,631880,340
Pares2,51731,631591,157,631880,340
Pares2,51832,351662,297,631880,340
Pares2,51933,221759,227,631880,340
Pares2,52033,881834,087,631880,340
Pares2,52134,511908,397,631880,340
Pares2,52235,151987,17,631880,340
Pares2,52335,752056,467,631880,340
Pares2,52436,352134,627,631880,340
Pares2,52536,882326,877,631880,340
Ternas0,5212,96211,9637,081500,3455
Ternas0,5314,22270,2737,081500,3455
Ternas0,5415,51310,8837,081500,3455
Ternas0,5516,37343,6437,081500,3455
Ternas0,5617,27375,4237,081500,3455
Ternas0,5718,08410,0237,081500,3455
Ternas0,5819,26468,0437,081500,3455
Ternas0,5919,99506,3437,081500,3455
Ternas0,51020,65534,8237,081500,3455
Ternas0,51121,52574,2137,081500,3455
Ternas0,51222,13610,8137,081500,3455
Ternas0,51322,72638,2137,081500,3455
Ternas0,51423,28678,3437,081500,3455
Ternas0,51523,83705,0637,081500,3455
Ternas0,51624,35740,2537,081500,3455
Ternas0,51724,87766,1137,081500,3455
Ternas0,51825,32791,5937,081500,3455
Ternas0,51926,06839,6837,081500,3455
Ternas0,52026,42868,3837,081500,3455
Ternas0,52126,94898,7337,081500,3455
Ternas0,52227,3931,6637,081500,3455
Ternas0,52327,83957,4437,081500,3455
Ternas0,52428,18990,1937,081500,3455
Ternas0,52528,921033,4237,081500,3455
Ternas0,75213,66239,2425,241690,3247
Ternas0,75315,08310,1625,241690,3247
Ternas0,75416,52360,725,241690,3247
Ternas0,75517,48402,9825,241690,3247
Ternas0,75618,49444,6925,241690,3247
Ternas0,75719,4489,0425,241690,3247
Ternas0,75820,67558,1325,241690,3247
Ternas0,75921,47606,0925,241690,3247
Ternas0,751022,22644,1125,241690,3247
Ternas0,751123,16693,8525,241690,3247
Ternas0,751223,85739,925,241690,3247
Ternas0,751324,5776,7125,241690,3247
Ternas0,751425,14826,1925,241690,3247
Ternas0,751525,75862,2425,241690,3247
Ternas0,751626,34906,7125,241690,3247
Ternas0,751726,91941,7925,241690,3247
Ternas0,751827,42976,4525,241690,3247
Ternas0,751928,231034,8625,241690,3247
Ternas0,752028,621072,625,241690,3247
Ternas0,752129,211112,1825,241690,3247
Ternas0,752229,611154,1325,241690,3247
Ternas0,752330,21189,1225,241690,3247
Ternas0,752430,591230,8625,241690,3247
Ternas0,752531,391284,3525,241690,3247
Ternas1214,25264,6518,641800,3143
Ternas1315,8347,418,641800,3143
Ternas1417,37407,4918,641800,3143
Ternas1518,42458,9718,641800,3143
Ternas1619,52510,2518,641800,3143
Ternas1720,5156418,641800,3143
Ternas1821,86643,6218,641800,3143
Ternas1922,74700,918,641800,3143
Ternas11023,55748,1418,641800,3143
Ternas11124,56807,818,641800,3143
Ternas11225,3186318,641800,3143
Ternas11326,02908,9318,641800,3143
Ternas11426,71967,4618,641800,3143
Ternas11527,381012,5618,641800,3143
Ternas11628,021066,0418,641800,3143
Ternas11728,651110,0818,641800,3143
Ternas11829,211153,6618,641800,3143
Ternas11930,061221,9618,641800,3143
Ternas12030,491268,4918,641800,3143
Ternas12131,141317,0418,641800,3143
Ternas12231,571367,7718,641800,3143
Ternas12332,211411,718,641800,3143
Ternas12432,641462,2118,641800,3143
Ternas12533,51525,5318,641800,3143
Ternas1,5215,19295,1812,461990,2937
Ternas1,5316,94395,2412,461990,2937
Ternas1,5418,71471,0712,461990,2937
Ternas1,5519,9538,0612,461990,2937
Ternas1,5621,14605,0912,461990,2937
Ternas1,5722,26674,4712,461990,2937
Ternas1,5823,73771,5812,461990,2937
Ternas1,5924,72844,5112,461990,2937
Ternas1,51025,65907,3412,461990,2937
Ternas1,51126,76983,6712,461990,2937
Ternas1,51227,611054,4312,461990,2937
Ternas1,51328,411115,8812,461990,2937
Ternas1,51429,191189,912,461990,2937
Ternas1,51529,941250,4712,461990,2937
Ternas1,51630,671319,3912,461990,2937
Ternas1,51731,371378,8412,461990,2937
Ternas1,51832,011437,812,461990,2937
Ternas1,51932,941522,9612,461990,2937
Ternas1,52033,431584,812,461990,2937
Ternas1,52134,161648,7812,461990,2937
Ternas1,52234,651714,812,461990,2937
Ternas1,52335,381774,1512,461990,2937
Ternas1,52435,861839,9312,461990,2937
Ternas1,52536,81920,2112,461990,2937
Ternas2,5216,67374,417,631880,340
Ternas2,5318,75512,037,631880,340
Ternas2,5420,84620,127,631880,340
Ternas2,5522,25718,557,631880,340
Ternas2,5623,72817,857,631880,340
Ternas2,5725,04919,127,631880,340
Ternas2,5826,71050,957,631880,340
Ternas2,5927,881155,627,631880,340
Ternas2,51028,971249,937,631880,340
Ternas2,51130,251359,497,631880,340
Ternas2,51231,251461,577,631880,340
Ternas2,51332,21554,277,631880,340
Ternas2,51433,121659,417,631880,340
Ternas2,51534,011751,067,631880,340
Ternas2,51634,881850,977,631880,340
Ternas2,51735,711941,297,631880,340
Ternas2,51836,462031,037,631880,340
Ternas2,51937,532149,397,631880,340
Ternas2,52038,112241,737,631880,340
Ternas2,52138,972336,617,631880,340
Ternas2,52239,552433,087,631880,340
Ternas2,52340,412523,297,631880,340
Ternas2,52440,982619,497,631880,340
Ternas2,52542,062732,847,631880,340
PRODUTOS RELACIONADOS

FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
