Cabo de Potência; 0,6/1 kV; 1 a 4 condutores; max. 185,00mm²; MICA / XLPE / LSZH, Fire Resistant; +90°C

Cabo de Incêndio Controle / Comando / Potência – IEC60331 – 0,6/1KV Fire Resistant

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Inovação e Segurança em Cabos para Condições ExtremasDesenvolvidos para performance excepcional sob chamas, estes cabos garantem que equipamentos vitais permaneçam operacionais em incêndios. Uma solução que protege vidas e ativos com máxima inovação, assegurando continuidade e controle em situações críticas.
  • Resistência Extrema ao Fogo: Mantém a integridade do circuito por 3 horas em chamas de 750°C.
  • Máxima Segurança Humana: Composto LSZH com baixa emissão de fumaça e livre de gases halógenos tóxicos.
  • Durabilidade e Custo-Benefício: Ciclo de vida 5 vezes superior, reduzindo custos com trocas e perdas produtivas.
  • Aplicações Críticas e Industriais: Ideal para indústrias, fundições, áreas militares e onde a operação não pode parar.
  • Instalação Simples e Rápida: Pode ser instalado de forma exposta, facilitando a inspeção e agilizando o processo.

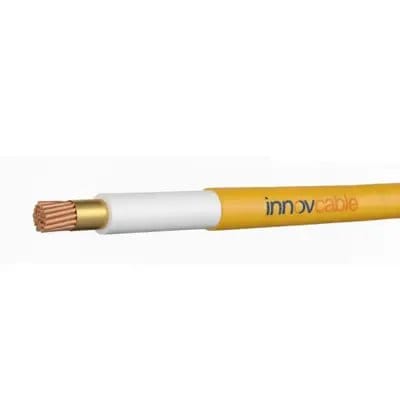

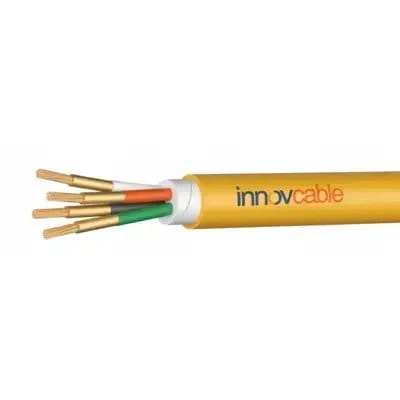

DESIGN DO PRODUTO
  • Condutor: fios de cobre nu torcidos em camada, classe 2 - NM-280.
  • Barreira de Fogo: Cerâmica Mineral resistente a fogo. IEC 60331
  • Isolamento: Polietileno especial reticulado (XLPE) 90°C
  • Cor do isolamento:
  • 1 condutor: Natural.
  • 2 condutores: Natural e Preto.
  • 3 condutores: Natural, Preto e Vermelho.
  • 4 condutores: Natural, Preto, Vermelho e Verde.
  • Fita de Poliéster Especial.
  • Capa Externa: composto LSZH, baixa emissão de fumaça e livre de halogênio, cor laranja.
DETALHES

Benefícios

  • Máxima segurança contra fogo: Mantém a integridade dos circuitos em chamas de 750°C por 3 horas.
  • Proteção de vidas e patrimônio: Desenvolvido para proteger pessoas e ativos valiosos em caso de incêndio.
  • Baixa emissão de fumaça (LSZH): Revestimento livre de halogênio que não emite gases tóxicos.
  • Maior vida útil: Durabilidade 5 vezes superior a outros cabos para alta temperatura.
  • Redução de custos: Menor frequência de substituição e baixos custos de instalação e operação.
  • Confiabilidade operacional: Garante que equipamentos vitais permaneçam funcionando durante o fogo.
  • Não propagante de chama: Composto especial que atua como retardante, evitando a expansão do fogo.
  • Livre de amianto: Construção segura e que atende a rigorosas normas ambientais e de saúde.
  • Instalação facilitada: Pode ser instalado de forma exposta, agilizando a montagem e a inspeção.
  • Desempenho superior: Tecnologia inovadora para garantir a continuidade elétrica em situações extremas.

Aplicações

  • Sistemas de emergência: Alimentação de alarmes, iluminação de rota de fuga e bombas de incêndio.
  • Hospitais e centros cirúrgicos: Circuitos críticos para equipamentos de suporte à vida.
  • Indústrias de base: Siderúrgicas, fundições e fábricas de vidro com alto risco de incêndio.
  • Setor químico e petroquímico: Áreas onde a continuidade operacional e a segurança são vitais.
  • Data centers e salas seguras: Proteção de servidores e sistemas de armazenamento de dados.
  • Infraestrutura de transporte: Túneis, estações de metrô, aeroportos e portos.
  • Edificações com grande público: Shoppings, estádios, hotéis e edifícios comerciais.
  • Aplicações militares: Equipamentos e instalações que exigem máxima robustez e confiabilidade.
  • Usinas de energia: Circuitos de controle e força em plantas de geração e distribuição.
  • Plataformas marítimas e navios: Sistemas elétricos essenciais em ambientes offshore.
DADOS TÉCNICOS
Informações Gerais
MarcaINNOVCABLE
Tipo de ProdutoCabo de potência resistente ao fogo (Extreme Fire Resistant Power Cable), para desempenho excepcional sob chama.
Parâmetros Elétricos
Voltagem Nominal0,6/1 kV
Voltagem de Ensaio3.5 kV
Design do Produto
Material do CondutorFios de cobre nu torcidos em camada. (Opcional sob consulta: Cobre estanhado).
Design do CondutorClasse 2, de acordo com NM-280. (Opcional sob consulta: Classe 1, 4 ou 5).
Barreira de FogoCerâmica Mineral resistente a fogo.
Material Base da Isolação da VeiaPolietileno especial reticulado (XLPE).
SeparadorFita de Poliéster Especial.
Material Base da Cobertura ExternaComposto LSZH (baixa emissão de fumaça e livre de halogênio).
Cor da CoberturaLaranja.
Código de cores das vias1 condutor: Natural;
2 condutores: Natural e Preto;
3 condutores: Natural, Preto e Vermelho;
4 condutores: Natural, Preto, Vermelho e Verde.
Formato do CaboUnipolares e multipolares (até 50mm²) em formato redondo. Multipolares (acima de 50mm²) em formato chato.
Características do Produto
Área de AplicaçãoInstalações que exigem operação contínua durante incêndios, como fundições, siderúrgicas, indústrias de vidro, químicas, militares e sistemas vitais que precisam permanecer operacionais.
Temperatura máxima no condutor+90 °C.
Integridade de Circuito (Resistência ao fogo)Mantém a continuidade por no mínimo 180 minutos a 750°C (IEC 60331). Atende também BS 6387 Categorias C, W, Z.
Retardante de chamaSim.
Propagação de ChamaAtende IEC 60332-1 e IEC 60332-3 (Categorias A, B, C).
Emissão de FumaçaBaixa densidade de emissão de fumaça, conforme IEC 61034.
Livre de halogênioSim.
Emissão de Gases ÁcidosAtende aos requisitos da IEC 60754-2.
Livre de AmiantoSim.
Normas Aplicáveis
Construção do CondutorIEC 60228 / NM-280
Construção do CaboIEC 60502-1
Integridade de Circuito sob FogoIEC 60331 / BS 6387 Cat. C, W, Z
Propagação Vertical de Chama (fio ou cabo único)IEC 60332-1
Propagação Vertical de Chama (feixe de cabos)IEC 60332-3 Categorias A, B, C
Emissão de Gases Ácidos e CorrosivosIEC 60754-2
Densidade de FumaçaIEC 61034
TABELA DE DIMENSIONAIS

Com certeza! Analisei as quatro imagens e combinei todas as informações em uma única tabela, corrigindo o alinhamento de alguns dados para maior clareza.



Opção 1: Copiar e Colar a Tabela



Dimensional (mm²)FormatoArea (mm²)Numero minimo de fiosDiametro (Aprox.) (mm)Diametro nominal isolação (mm)Diametro nominal capa externa (mm)Diametro nominal final (Aprox.) (mm)Peso do cabo (Aprox.) (kg/km)Resistencia maxima condutor a 20°CMinima resistencia isolamento a 20°C
1 x 1.5Redondo1.571.560.71.486312.12,4
1 x 2.5Redondo2.572.010.71.49777.412,1
1 x 4Redondo472.550.71.49974.611,8
1 x 6Redondo673.120.71.4101213.081,5
1 x 10Redondo1073.700.71.4111691.831,2
1 x 16Redondo1664.650.71.4112221.151,1
1 x 25Redondo2565.840.91.4133220.7271,1
1 x 35Redondo3566.890.91.4154190.5241
1 x 50Redondo5067.961.01.4165420.387900
1 x 70Redondo70129.651.11.4187580.268900
1 x 95Redondo951511.301.11.5201,0190.193800
1 x 120Redondo1201812.851.21.5211,2610.153800
1 x 150Redondo1501814.101.41.6231,5450.124800
1 x 185Redondo1853015.951.61.6251,9130.0991800
1 x 240Redondo2403418.351.71.7282,4770.0754700
1 x 300Redondo3003420.401.81.8313,0710.0601700
1 x 400Redondo4005323.252.01.9343,8810.047700
1 x 500Redondo5005326.502.22.0384,940.0366700
1 x 630Redondo6305329.952.42.2426,3320.0283600
1 x 800Redondo8005333.902.62.3478,0350.0221600
1 x 1000Redondo10005339.802.82.45310,1070.0176600
2 x 1.5Redondo1.571.560.71.81315512.12,4
2 x 2.5Redondo2.572.010.71.8141887.412,1
2 x 4Redondo472.550.71.8152344.611,8
2 x 6Redondo673.120.71.8162923.081,5
2 x 10Redondo1073.700.71.8184011.831,2
2 x 16Redondo1664.670.71.8195191.151,1
2 x 25Redondo2565.870.91.8237520.7271,1
2 x 35Redondo3566.920.91.8259680.5241
2 x 50Redondo5068.001.01.8281,2460.387900
2 x 70Chato70129.701.1--1,7350.268900
2 x 95Chato951511.351.1--2,3250.193800
2 x 120Chato1201812.901.2--2,890.153800
2 x 150Chato1501814.151.4--3,5230.124800
2 x 185Chato1853016.001.6--4,3780.0991800
3 x 1.5Redondo1.571.560.71.81418312.12,4
3 x 2.5Redondo2.572.010.71.8152287.412,1
3 x 4Redondo472.550.71.8162914.611,8
3 x 6Redondo673.120.71.8173683.081,5
3 x 10Redondo1073.700.71.8195181.831,2
3 x 16Redondo1664.670.71.8206871.151,1
3 x 25Redondo2565.870.91.8241,0090.7271,1
3 x 35Redondo3566.920.91.8271,3130.5241
3 x 50Redondo5068.001.01.8291,7050.387900
3 x 70Chato70129.701.1--2,4130.268900
3 x 95Chato951511.351.1--3,2290.193800
3 x 120Chato1201812.901.2--4,0230.153800
3 x 150Chato1501814.151.4--4,9390.124800
3 x 185Chato1853016.001.6--6,1440.0991800
4 x 1.5Redondo1.571.560.71.81522012.12,4
4 x 2.5Redondo2.572.010.71.8162777.412,1
4 x 4Redondo472.550.71.8173574.611,8
4 x 6Redondo673.120.71.8194573.081,5
4 x 10Redondo1073.700.71.8216511.831,2
4 x 16Redondo1664.670.71.8228721.151,1
4 x 25Redondo2565.870.91.8271,290.7271,1
4 x 35Redondo3566.920.91.8291,6890.5241
4 x 50Redondo5068.001.01.9332,2230.387900
4 x 70Chato70129.701.1--3,1450.268900
4 x 95Chato951511.351.1--4,2160.193800
4 x 120Chato1201812.901.2--5,2780.153800
4 x 150Chato1501814.151.4--6,4530.124800
4 x 185Chato1853016.001.6--8,0590.0991800
