Cabo de Potência; 0,6/1 kV; 1 a 4 condutores; max. 185,00mm²; MICA / XLPE / LSZH / LSZH, Fire Resistant; +90°C

Cabo de Incêndio Controle / Comando / Potência Armado – IEC60331 – 0,6/1KV Fire Resistant

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Segurança Máxima e Continuidade Operacional para Sistemas Críticos Projetado para manter sistemas de energia e controle operacionais mesmo sob fogo intenso. Este cabo é a máxima proteção para vidas e patrimônios, garantindo a funcionalidade de equipamentos essenciais quando cada segundo é crucial.
  • Resistência Extrema ao Fogo: Mantém a integridade do circuito por 3 horas em chamas de 750°C.
  • Proteção Humana Avançada: Composto LSZH com baixa emissão de fumaça e gases tóxicos, protegendo vidas.
  • Longa Vida Útil: Sua vida útil 5 vezes superior a outros cabos reduz a necessidade de troca.
  • Aplicações Críticas: Essencial para indústrias, hospitais, data centers e sistemas de emergência.
  • Instalação Simplificada: Sua robustez permite instalação exposta, otimizando tempo e facilitando a inspeção.

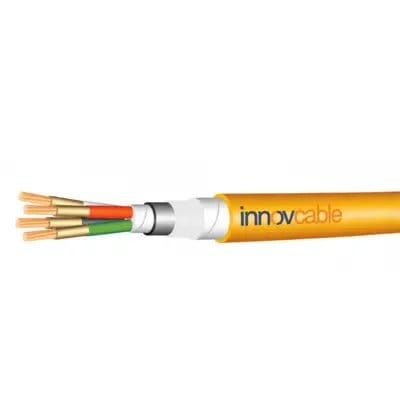

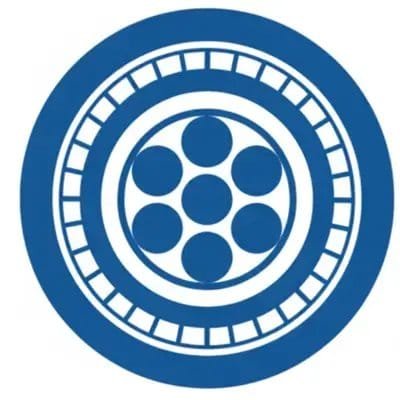

DESIGN DO PRODUTO
  • Condutor: fios de cobre nu torcidos em camada, classe 2 - NM-280.
  • Barreira de Fogo: Cerâmica Mineral resistente a fogo. IEC 60331
  • Isolamento: Polietileno especial reticulado (XLPE) 90°C
  • Cor do isolamento:
  • 1 condutor: Natural.
  • 2 condutores: Natural e Preto.
  • 3 condutores: Natural, Preto e Vermelho.
  • 4 condutores: Natural, Preto, Vermelho e Verde.
  • Filamento (enchimento) em composto LSZH, baixa emissão de fumaça e livre de halogênio
  • Fita de Poliéster Especial.
  • Capa Intermediaria: composto LSZH, baixa emissão de fumaça e livre de halogênio.
  • Armação em fios de aço galvanizado.
  • Capa Externa: composto LSZH, baixa emissão de fumaça e livre de halogênio, cor laranja.
DETALHES

Benefícios

  • Máxima segurança contra fogo: Mantém a integridade e continuidade do circuito por 3 horas sob chamas de 750°C.
  • Proteção de vidas e ativos: Desenvolvido para proteger o patrimônio e as pessoas com o mais alto grau de tecnologia e inovação.
  • Continuidade operacional: Garante que equipamentos vitais, como sistemas de emergência, permaneçam operacionais durante um incêndio.
  • Segurança ambiental aprimorada: Composto LSZH, com baixa emissão de fumaça tóxica e livre de halogênios.
  • Vida útil 5x maior: Apresenta um ciclo de vida cinco vezes superior quando comparado a outros cabos para alta temperatura.
  • Redução de custos gerais: A durabilidade superior diminui a frequência de substituição e os custos com manutenção.
  • Não propagante de chamas: Construção com materiais especiais que são retardantes ao fogo e evitam sua propagação.
  • Alta resistência mecânica: Possui armação em fios de aço galvanizado que protege contra impactos e esmagamento.
  • Minimização de perdas: Reduz a ameaça de degradação de sistemas críticos e paradas inesperadas na produção.
  • Confiabilidade certificada: Testado e aprovado conforme as rigorosas normas internacionais IEC e BS para segurança.

Aplicações

  • Siderurgia e Fundições: Alimentação de circuitos de força e controle em áreas com temperaturas e riscos elevados.
  • Indústria Química e Petroquímica: Conexão de equipamentos essenciais em plantas de processo e áreas classificadas.
  • Sistemas de emergência: Circuitos de iluminação de emergência, bombas de incêndio, alarmes e extratores de fumaça.
  • Hospitais e Data Centers: Energia para equipamentos vitais que não podem parar de funcionar, como em centros cirúrgicos.
  • Aeroportos, metrôs e túneis: Sistemas de ventilação, controle de fumaça, sinalização e comunicação de emergência.
  • Indústria de Vidro: Cablagem para fornos industriais e outras máquinas que operam em ambientes de calor extremo.
  • Aplicações militares: Instalações críticas que demandam o máximo de confiabilidade, segurança e continuidade operacional.
  • Plataformas de Petróleo: Circuitos essenciais em áreas de exploração e produção, onde a segurança é primordial.
  • Shopping Centers e Edifícios: Alimentação de sistemas de segurança e equipamentos de evacuação em locais de grande público.
  • Usinas de Aço e Energia: Utilizados em áreas onde a continuidade da produção é fundamental para o processo.
DADOS TÉCNICOS
Informações Gerais
Marca INNOVCABLE
Tipo de Produto Cabo de energia blindado com fios de aço, resistente ao fogo, com baixa emissão de fumaça e livre de halogênios (LSZH).
Parâmetros Elétricos
Voltagem Nominal 0,6/1KV
Voltagem de Ensaio 3.5KV
Design do Produto
Material do Condutor Fios de cobre nu torcidos em camada. (Opção de cobre estanhado sob consulta).
Classe do Condutor Classe 2, de acordo com NM-280. (Classes 1, 4 ou 5 sob consulta).
Barreira de Fogo Cerâmica Mineral resistente a fogo.
Material Base da Isolação da Veia Polietileno especial reticulado (XLPE).
Enchimento Composto LSZH (baixa emissão de fumaça e livre de halogênio).
Separador Fita de Poliéster Especial.
Material Base da Capa Intermediária Composto LSZH (baixa emissão de fumaça e livre de halogênio).
Armação Fios de aço galvanizado.
Material Base da Cobertura Externa Composto LSZH (baixa emissão de fumaça e livre de halogênio).
Cor da Cobertura Laranja.
Formato do Cabo Unipolares: Redondo.
Multipolares (2, 3, 4 vias) até 50mm²: Redondo.
Multipolares (2, 3, 4 vias) acima de 50mm²: Chato.
Código de cores das vias 1 condutor: Natural.
2 condutores: Natural e Preto.
3 condutores: Natural, Preto e Vermelho.
4 condutores: Natural, Preto, Vermelho e Verde.
Características do Produto
Área de Aplicação Utilizados em fundições, fábricas de aço, produção de vidro, indústria química, campo militar e áreas onde equipamentos vitais necessitam permanecer operacionais durante um incêndio.
Temperatura máxima no condutor +90°C.
Resistência ao Fogo (Integridade do Circuito) Suporta chamas de 750°C por no mínimo 180 minutos (3 horas) sem curto-circuitos.
Retardante de chama Sim, incapaz de propagar o fogo.
Livre de halogênio Sim.
Baixa emissão de fumaça Sim.
Normas Aplicáveis
Construção IEC 60228, IEC 60502-1, NM-280
Propagação de chama IEC 60332-1, IEC 60332-3 Categories A, B, C
Integridade do Circuito (Resistência ao Fogo) IEC 60331 (750°C por 3 horas), BS 6387 Categories C, W, Z
Emissão de gases ácidos IEC 60754-2
Emissão de Fumaça IEC 61034
TABELA DE DIMENSIONAIS



Dimensional Condutor x mm² Area (mm²) Numero minimo de fios Diametro (Aprox.) mm Diametro nominal isolação mm Diametro nominal capa intermediaria mm Diametro nominal da armação mm Diametro nominal da capa externa mm Diametro nominal final (Aprox.) mm Peso do cabo (Aprox.) kg/km Resistencia maxima condutor a 20 °C (Ω/km) Minima resistencia isolamento a 20 °C (MΩ/km)
1 x Condutor
1 x 50 50 7 7.96 1.0 1.0 1.3 1.8 21 801 0.387 900
1 x 70 70 12 9.65 1.1 1.0 1.3 1.8 23 1,044 0.268 900
1 x 95 95 15 11.30 1.1 1.0 1.6 1.8 25 1,369 0.193 800
1 x 120 120 18 12.85 1.2 1.0 1.6 1.8 27 1,646 0.153 800
1 x 150 150 18 14.10 1.4 1.0 1.6 1.8 29 1,948 0.124 800
1 x 185 185 30 15.95 1.6 1.0 1.6 1.9 31 2,373 0.0991 800
1 x 240 240 34 18.35 1.7 1.0 1.6 2.0 34 2,981 0.0754 700
1 x 300 300 34 20.40 1.8 1.0 1.6 2.1 37 3,617 0.0601 700
1 x 400 400 53 23.25 2.0 1.2 2.0 2.2 41 4,622 0.047 700
1 x 500 500 53 26.50 2.2 1.2 2.0 2.3 45 5,758 0.0366 700
1 x 630 630 53 29.95 2.4 1.2 2.0 2.4 49 7,218 0.0283 600
1 x 800 800 53 33.90 2.6 1.4 2.5 2.6 55 9,257 0.0221 600
1 x 1,000 1000 53 39.80 2.8 1.4 2.5 2.8 62 11,517 0.0176 600
2 x Condutores
Cabos no formato redondo
2 x 1.5 1.5 7 1.56 0.7 1.0 0.9 1.8 17 446 12.1 2,4
2 x 2.5 2.5 7 2.01 0.7 1.0 0.9 1.8 18 494 7.41 2,1
2 x 4 4 7 2.55 0.7 1.0 1.3 1.8 20 665 4.61 1,8
2 x 6 6 7 3.12 0.7 1.0 1.3 1.8 21 759 3.08 1,5
2 x 10 10 6 3.70 0.7 1.0 1.3 1.8 23 917 1.83 1,2
2 x 16 16 6 4.67 0.7 1.0 1.3 1.8 24 1,073 1.15 1,1
2 x 25 25 6 5.87 0.9 1.0 1.6 1.8 28 1,554 0.727 1,1
2 x 35 35 6 6.92 0.9 1.0 1.6 1.8 30 1,83 0.524 1
2 x 50 50 6 8.00 1.0 1.0 1.6 1.8 33 2,21 0.387 900
Cabos no formato chato
2 x 70 70 12 9.70 1.1 1.2 2.0 2.0 37 2,871 0.268 900
2 x 95 95 15 11.35 1.1 1.2 2.0 2.1 42 3,892 0.193 800
2 x 120 120 18 12.90 1.2 1.2 2.0 2.2 46 4,614 0.153 800
2 x 150 150 18 14.15 1.4 1.2 2.0 2.3 49 5,375 0.124 800
2 x 185 185 30 16.00 1.6 1.4 2.5 2.5 56.0 6,964 0.0991 800
3 x Condutores
Cabos no formato redondo
3 x 1.5 1.5 7 1.56 0.7 1.0 0.9 1.8 18 488 12.1 2,4
3 x 2.5 2.5 7 2.01 0.7 1.0 0.9 1.8 19 553 7.41 2,1
3 x 4 4 7 2.55 0.7 1.0 1.3 1.8 21 746 4.61 1,8
3 x 6 6 7 3.12 0.7 1.0 1.3 1.8 22 859 3.08 1,5
3 x 10 10 6 3.70 0.7 1.0 1.3 1.8 24 1,07 1.83 1,2
3 x 16 16 6 4.67 0.7 1.0 1.3 1.8 25 1,276 1.15 1,1
3 x 25 25 6 5.87 0.9 1.0 1.6 1.8 30 1,851 0.727 1,1
3 x 35 35 6 6.92 0.9 1.0 1.6 1.8 32 2,239 0.524 1
3 x 50 50 6 8.00 1.0 1.0 1.6 1.9 35 2,744 0.387 900
Cabos no formato chato
3 x 70 70 12 9.70 1.1 1.2 2.0 2.0 41 3,917 0.268 900
3 x 95 95 15 11.35 1.1 1.2 2.0 2.2 45 4,91 0.193 800
3 x 120 120 18 12.90 1.2 1.2 2.0 2.3 49 5,865 0.153 800
3 x 150 150 18 14.15 1.4 1.4 2.5 2.5 54 7,431 0.124 800
3 x 185 185 30 16.00 1.6 1.4 2.5 2.6 59.0 8,921 0.0991 800
4 x Condutores
Cabos no formato redondo
4 x 1.5 1.5 7 1.56 0.7 1.0 0.9 1.8 19 545 12.1 2,4
4 x 2.5 2.5 7 2.01 0.7 1.0 1.3 1.8 20 732 7.41 2,1
4 x 4 4 7 2.55 0.7 1.0 1.3 1.8 22 849 4.61 1,8
4 x 6 6 7 3.12 0.7 1.0 1.3 1.8 23 986 3.08 1,5
4 x 10 10 6 3.70 0.7 1.0 1.3 1.8 25 1,242 1.83 1,2
4 x 16 16 6 4.67 0.7 1.0 1.6 1.8 28 1,656 1.15 1,1
4 x 25 25 6 5.87 0.9 1.0 1.6 1.8 32 2,216 0.727 1,1
4 x 35 35 6 6.92 0.9 1.0 1.6 1.9 35 2,727 0.524 1
4 x 50 50 6 8.00 1.0 1.0 1.6 2.0 38 3,365 0.387 900
Cabos no formato chato
4 x 70 70 12 9.70 1.1 1.2 2.0 2.2 44 4,799 0.268 900
4 x 95 95 15 11.35 1.1 1.2 2.0 2.3 49 6,057 0.193 800
4 x 120 120 18 12.90 1.2 1.4 2.5 2.5 55 7,815 0.153 800
4 x 150 150 18 14.15 1.4 1.4 2.5 2.6 59 9,228 0.124 800
4 x 185 185 30 16.00 1.6 1.4 2.5 2.8 65.0 11,13 0.0991 800
FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
