Cabo de Potência e Controle; 0,6/1 kV; 2 a 30 condutores; max. 10,00mm²; MICA / XLPE / LSZH / LSZH, Fire Resistant; +90°C

Cabo de Incêndio Controle / Comando Blindado em Fita de Cobre (BFC) – IEC60331 – 0,6/1KV Fire Resistant

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Máxima Segurança Contra Incêndio para Operações Críticas Projetado para manter sistemas vitais operando durante incêndios severos. Oferece proteção e confiabilidade incomparáveis, garantindo tempo para evacuação segura e o desligamento controlado de equipamentos, salvaguardando vidas e ativos valiosos.
  • Resistência Extrema ao Fogo: Garante a integridade do circuito por 3 horas sob chamas de 750°C (IEC 60331).
  • Segurança Humana e Patrimonial: Baixa emissão de fumaça e zero halogênios (LSZH) protege vidas e equipamentos.
  • Vida Útil 5x Superior: Reduz drasticamente a frequência e os custos com trocas e manutenção.
  • Aplicações Críticas: Ideal para indústrias, hospitais, data centers, metrôs e sistemas de emergência.
  • Instalação Otimizada: O alto desempenho permite instalação exposta, agilizando o processo e facilitando inspeções futuras.

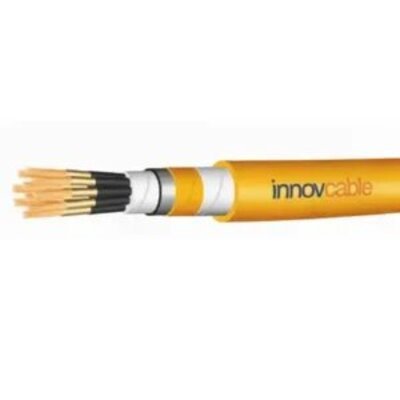

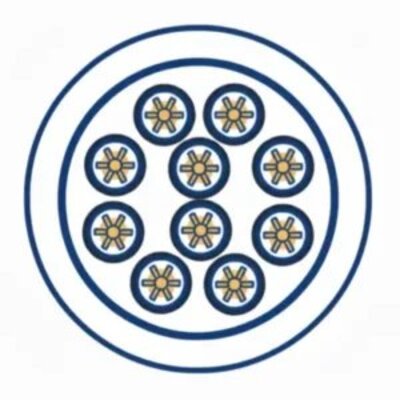

DESIGN DO PRODUTO
  •  Condutor: fios de cobre nu torcidos em camada, classe 2 - NM-280.
  • Barreira de Fogo: Cerâmica Mineral resistente a fogo. IEC 60331
  • Isolamento: Polietileno especial reticulado (XLPE) 90°C, cores pretas ou brancas numeradas sequencialmente.
  • Filamento (enchimento) em composto LSZH, baixa emissão de fumaça e livre de halogênio
  • Fita de Poliéster Especial (se necessário)
  • Capa Intermediaria: composto LSZH, baixa emissão de fumaça e livre de halogênio.
  • Blindagem em fita de cobre.
  • Fita de Poliéster Especial (se necessário)
  • Capa Externa: composto LSZH, baixa emissão de fumaça e livre de halogênio, cor laranja.
DETALHES

Benefícios

  • Máxima segurança contra fogo: Mantém o circuito funcional por 3 horas a 750°C.
  • Proteção de vidas e ativos: Garante tempo para evacuação e desligamento seguro dos sistemas.
  • Baixa emissão de fumaça (LSZH): Ideal para ambientes fechados, livre de gases tóxicos e halogênio.
  • Vida útil 5x superior: Maior durabilidade que cabos de alta temperatura convencionais.
  • Economia a longo prazo: Reduz custos com substituições menos frequentes e manutenção.
  • Retardante à chama: Impede que o fogo se espalhe através da sua instalação elétrica.
  • Sinal livre de interferência: Blindagem com fita de cobre que garante a integridade da comunicação.
  • Operação em alta temperatura: Suporta 90°C em regime contínuo graças ao seu isolamento XLPE.
  • Instalação otimizada: Permite instalação exposta, o que agiliza a montagem e facilita a inspeção.
  • Composição segura: Fabricado com materiais de alta qualidade e livres de elementos perigosos como amianto.

Aplicações

  • Sistemas de alarme e emergência: Circuitos de iluminação, exaustores e bombas de incêndio.
  • Siderurgia e fundições: Alimentação de equipamentos em ambientes de calor extremo e risco.
  • Hospitais e data centers: Energia para sistemas críticos que precisam operar durante incêndios.
  • Plataformas offshore e refinarias: Instalações em áreas com alto risco de fogo e explosão.
  • Indústria química e petroquímica: Circuitos de controle em processos industriais essenciais.
  • Aeroportos e sistemas de metrô: Sistemas de sinalização e comunicação em túneis e áreas públicas.
  • Usinas de geração de energia: Controle de equipamentos vitais para a segurança da planta.
  • Indústria de produção de vidro: Resistência superior em locais com fornos e altas temperaturas.
  • Instalações e veículos militares: Aplicações que demandam máxima robustez e confiabilidade.
  • Edifícios de grande circulação: Shoppings, teatros e arenas com foco em segurança humana.
DADOS TÉCNICOS



Informações Gerais
Marca INNOVCABLE
Tipo de Produto Cabo de controle blindado e resistente ao fogo (INNOVCABLE EXTREME FIRE RESISTANT CONTROL SHIELD).
Parâmetros Elétricos
Voltagem Nominal 0,6/1 kV
Voltagem de Ensaio 3.5 kV
Design do Produto
Material do Condutor Fios de cobre nu torcidos em camada. (Cobre estanhado disponível sob consulta).
Design do Condutor Classe 2 - NM-280. (Classes 1, 4 ou 5 disponíveis sob consulta).
Barreira de Fogo Cerâmica Mineral resistente a fogo.
Material Base da Isolação da Veia Polietileno especial reticulado (XLPE).
Identificação das Vias Cores pretas ou brancas, numeradas sequencialmente.
Enchimento Filamento em composto LSZH (baixa emissão de fumaça e livre de halogênio).
Capa Intermediária Composto LSZH (baixa emissão de fumaça e livre de halogênio).
Blindado Sim, blindagem em fita de cobre.
Material Base da Cobertura Externa Composto LSZH (baixa emissão de fumaça e livre de halogênio).
Cor da Cobertura Laranja.
Características do Produto
Área de Aplicação Fundações, fábricas de aço, produção de vidro, indústria química, campo militar e áreas onde equipamentos vitais precisam permanecer operacionais em caso de incêndio.
Temperatura máxima no condutor +90 °C
Integridade do Circuito (Resistência ao Fogo) IEC 60331 (750°C por 3 horas) e BS 6387 Categorias C, W, Z.
Propagação de Chama IEC 60332-1 e IEC 60332-3 Categorias A, B, C.
Emissão de Fumaça Baixa emissão de fumaça de acordo com a IEC 61034.
Livre de halogênio Sim, de acordo com a IEC 60754-2 (baixa emissão de gases ácidos).
Características Adicionais Não contém amianto.
Normas Aplicáveis
Construção IEC 60228, IEC 60502-1, NM-280
Resistência ao Fogo IEC 60331, BS 6387 Cat C, W, Z
Propagação de Chama IEC 60332-1, IEC 60332-3 Cat A, B, C
Emissão de Fumaça e Gases IEC 61034, IEC 60754-2



TABELA DE DIMENSIONAIS



Numero de condutores Area (mm²) Numero minimo de fios Diametro (Aprox.) mm Diametro nominal isolação mm Diametro nominal capa intermediaria mm Diametro nominal da capa externa mm Diametro nominal final (Aprox.) mm Peso do cabo (Aprox.) kg/km Resistencia maxima condutor a 20 °C (Ω/km) Minima resistencia isolamento a 20 °C (MΩ/km)
2 1.5 7 1.56 0.7 1.0 1.8 15 246 12.1 2,5
2.5 7 2.01 0.7 1.0 1.8 16 286 7.41 2,1
4 7 2.55 0.7 1.0 1.8 17 341 4.61 1,8
6 7 3.12 0.7 1.0 1.8 19 407 3.08 1,5
10 6 3.70 0.7 1.0 1.8 20 530 1.83 1,2
3 1.5 7 1.56 0.7 1.0 1.8 16 279 12.1 2,5
2.5 7 2.01 0.7 1.0 1.8 17 331 7.41 2,1
4 7 2.55 0.7 1.0 1.8 18 403 4.61 1,8
6 7 3.12 0.7 1.0 1.8 19 489 3.08 1,5
10 6 3.70 0.7 1.0 1.8 21 655 1.83 1,2
4 2 7 1.56 0.7 1.0 1.8 17 324 12.1 2,5
2.5 7 2.01 0.7 1.0 1.8 18 389 7.41 2,1
4 7 2.55 0.7 1.0 1.8 19 479 4.61 1,8
6 7 3.12 0.7 1.0 1.8 21 590 3.08 1,5
10 6 3.70 0.7 1.0 1.8 23 800 1.83 1,2
5 1.5 7 1.56 0.7 1.0 1.8 18 372 12.1 2,5
2.5 7 2.01 0.7 1.0 1.8 19 451 7.41 2,1
4 7 2.55 0.7 1.0 1.8 21 561 4.61 1,8
6 7 3.12 0.7 1.0 1.8 22 696 3.08 1,5
10 6 3.70 0.7 1.0 1.8 25 954 1.83 1,2
6 1.5 7 1.56 0.7 1.0 1.8 19 422 12.1 2,5
2.5 7 2.01 0.7 1.0 1.8 21 516 7.41 2,1
4 7 2.55 0.7 1.0 1.8 22 646 4.61 1,8
6 7 3.12 0.7 1.0 1.8 24 806 3.08 1,5
10 6 3.70 0.7 1.0 1.8 27 1,113 1.83 1,2
7 1.5 7 1.56 0.7 1.0 1.8 19 441 12.1 2,5
2.5 7 2.01 0.7 1.0 1.8 21 544 7.41 2,1
4 7 2.55 0.7 1.0 1.8 22 688 4.61 1,8
6 7 3.12 0.7 1.0 1.8 24 866 3.08 1,5
10 6 3.70 0.7 1.0 1.8 27 1,21 1.83 1,2
8 1.5 7 1.56 0.7 1.0 1.8 21 493 12.1 2,5
2.5 7 2.01 0.7 1.0 1.8 22 610 7.41 2,1
4 7 2.55 0.7 1.0 1.8 24 775 4.61 1,8
6 7 3.12 0.7 1.0 1.8 26 979 3.08 1,5
10 6 3.70 0.7 1.0 1.9 29 1,387 1.83 1,2
9 1.5 7 1.56 0.7 1.0 1.8 22 546 12.1 2,5
2.5 7 2.01 0.7 1.0 1.8 23 678 7.41 2,1
4 7 2.55 0.7 1.0 1.8 25 866 4.61 1,8
6 7 3.12 0.7 1.0 1.8 27 1,095 3.08 1,5
10 6 3.70 0.7 1.0 1.9 31 1,562 1.83 1,2
10 1.5 7 1.56 0.7 1.0 1.8 23 611 12.1 2,5
2.5 7 2.01 0.7 1.0 1.8 25 760 7.41 2,1
4 7 2.55 0.7 1.0 1.8 27 970 4.61 1,8
6 7 3.12 0.7 1.0 1.9 30 1,243 3.08 1,5
10 6 3.70 0.7 1.0 2.0 34 1,776 1.83 1,2
11 1.5 7 1.56 0.7 1.0 1.8 23 639 12.1 2,5
2.5 7 2.01 0.7 1.0 1.8 25 788 7.41 2,1
4 7 2.55 0.7 1.0 1.8 27 1,013 4.61 1,8
6 7 3.12 0.7 1.0 1.9 30 1,303 3.08 1,5
10 6 3.70 0.7 1.0 2.0 34 1,873 1.83 1,2
12 1.5 7 1.56 0.7 1.0 1.8 24 667 12.1 2,5
2.5 7 2.01 0.7 1.0 1.8 26 838 7.41 2,1
4 7 2.55 0.7 1.0 1.8 28 1,08 4.61 1,8
6 7 3.12 0.7 1.0 1.9 31 1,4 3.06 1,5
10 6 3.70 0.7 1.2 2.1 36 2,062 1.83 1,2
13 1.5 7 1.56 0.7 1.0 1.8 25 718 12.1 2,5
2.5 7 2.01 0.7 1.0 1.8 27 904 7.41 2,1
4 7 2.55 0.7 1.0 1.8 29 1,168 4.61 1,8
6 7 3.12 0.7 1.0 1.9 32 1,514 3.08 1,5
10 6 3.70 0.7 1.2 2.1 37 2,23 1.83 1,2
14 2 7 1.56 0.7 1.0 1.8 25 737 12.1 2,5
2.5 7 2.01 0.7 1.0 1.8 27 932 7.41 2,1
4 7 2.55 0.7 1.0 1.9 30 1,224 4.61 1,8
6 7 3.12 0.7 1.0 2.0 32 1,59 3.08 1,5
10 6 3.70 0.7 1.2 2.1 37 2,327 1.83 1,2
15 1.5 7 1.56 0.7 1.0 1.8 26 792 12.1 2,5
2.5 7 2.01 0.7 1.0 1.8 28 1,003 7.41 2,1
4 7 2.55 0.7 1.0 1.9 31 1,323 4.61 1,8
6 7 3.12 0.7 1.0 2.0 34 1,719 3.08 1,5
10 6 3.70 0.7 1.2 2.1 39 2,506 1.83 1,2
16 1.5 7 1.56 0.7 1.0 1.8 26 811 12.1 2,5
2.5 7 2.01 0.7 1.0 1.8 28 1,031 7.41 2,1
4 7 2.55 0.7 1.0 1.9 31 1,366 4.61 1,8
6 7 3.12 0.7 1.0 2.0 34 1,779 3.08 1,5
10 6 3.70 0.7 1.2 2.2 39 2,622 1.83 1,2
17 1.5 7 1.56 0.7 1.0 1.8 27 869 12.1 2,5
2.5 7 2.01 0.7 1.0 1.8 30 1,106 7.41 2,1
4 7 2.55 0.7 1.2 1.9 33 1,463 4.61 1,8
6 7 3.12 0.7 1.2 2.1 36 1,959 3.08 1,5
10 6 3.70 0.7 1.2 2.2 41 2,808 1.83 1,2
18 1.5 7 1.56 0.7 1.0 1.8 27 887 12.1 2,5
2.5 7 2.01 0.7 1.0 1.9 30 1,148 7.41 2,1
4 7 2.55 0.7 1.0 2.0 33 1,522 4.61 1,8
6 7 3.12 0.7 1.2 2.1 36 2,019 3.08 1,5
10 6 3.70 0.7 1.2 2.2 41 2,906 1.83 1,2
19 1.5 7 1.56 0.7 1.0 1.8 27 906 12.1 2,5
2.5 7 2.01 0.7 1.0 1.9 30 1,176 7.41 2,1
4 7 2.55 0.7 1.0 2.0 33 1,564 4.61 1,8
6 7 3.12 0.7 1.2 2.1 36 2,008 3.08 1,5
10 6 3.70 0.7 1.2 2.2 41 3,002 1.83 1,2
20 1.5 7 1.56 0.7 1.0 1.8 29 966 12.1 2,5
2.5 7 2.01 0.7 1.0 1.9 31 1,26 7.41 2,1
4 7 2.55 0.7 1.0 2.0 34 1,672 4.61 1,8
6 7 3.12 0.7 1.2 2.1 38 2,214 3.08 1,5
10 6 3.70 0.7 1.2 2.3 43 3,214 1.83 1,2
21 1.5 7 1.56 0.7 1.0 1.8 29 985 12.1 2,5
2.5 7 2.01 0.7 1.0 1.9 31 1,288 7.41 2,1
4 7 2.55 0.7 1.0 2.0 34 1,715 4.61 1,8
6 7 3.12 0.7 1.2 2.1 38 2,274 3.08 1,5
10 6 3.70 0.7 1.2 2.3 43 3,311 1.83 1,2
22 1.5 7 1.56 0.7 1.0 1.8 30 1,047 12.1 2,5
2.5 7 2.01 0.7 1.0 1.9 33 1,367 7.41 2,1
4 7 2.55 0.7 1.2 2.1 37 1,873 4.61 1,8
6 7 3.12 0.7 1.2 2.2 40 2,43 3.08 1,5
10 6 3.70 0.7 1.2 2.3 45 3,508 1.83 1,2
23 1.5 7 1.56 0.7 1.0 1.9 30 1,079 12.1 2,5
2.5 7 2.01 0.7 1.0 2.0 33 1,411 7.41 2,1
4 7 2.55 0.7 1.2 2.1 37 1,914 4.61 1,8
6 7 3.12 0.7 1.2 2.2 40 2,49 3.08 1,5
10 6 3.70 0.7 1.2 2.4 46 3,627 1.83 1,2
24 1.5 7 1.56 0.7 1.0 1.9 32 1,16 12.1 2,5
2.5 7 2.01 0.7 1.0 2.0 35 1,513 7.41 2,1
4 7 2.55 0.7 1.2 2.1 38 2,041 4.61 1,8
6 7 3.12 0.7 1.2 2.3 42 2,672 3.08 1,5
10 6 3.70 0.7 1.4 2.5 49 3,926 1.83 1,2
25 1.5 7 1.56 0.7 1.0 1.9 32 1,18 12.1 2,5
2.5 7 2.01 0.7 1.0 2.0 35 1,542 7.41 2,1
4 7 2.55 0.7 1.2 2.1 38 2,083 4.61 1,8
6 7 3.12 0.7 1.2 2.3 42 2,732 3.08 1,5
10 6 3.70 0.7 1.4 2.5 49 4,024 1.83 1,2
26 1.5 7 1.56 0.7 1.0 1.9 32 1,198 12.1 2,5
2.5 7 2.01 0.7 1.0 2.0 35 1,57 7.41 2,1
4 7 2.55 0.7 1.2 2.1 38 2,126 4.61 1,8
6 7 3.12 0.7 1.2 2.3 42 2,792 3.08 1,5
10 6 3.70 0.7 1.4 2.5 49 4,12 1.83 1,2
27 1.5 7 1.56 0.7 1.0 1.9 32 1,24 12.1 2,5
2.5 7 2.01 0.7 1.0 2.0 35 1,626 7.41 2,1
4 7 2.55 0.7 1.2 2.2 39 2,221 4.61 1,8
6 7 3.12 0.7 1.2 2.3 43 2,895 3.08 1,5
10 6 3.70 0.7 1.4 2.5 50 4,273 1.83 1,2
28 1.5 7 1.56 0.7 1.0 1.9 33 1,305 12.1 2,5
2.5 7 2.01 0.7 1.0 2.0 36 1,701 7.41 2,1
4 7 2.55 0.7 1.2 2.2 41 2,323 4.61 1,8
6 7 3.12 0.7 1.2 2.3 45 3,026 3.08 1,5
10 6 3.70 0.7 1.4 2.5 51 4,464 1.83 1,2
29 1.5 7 1.56 0.7 1.0 1.9 33 1,323 12.1 2,5
2.5 7 2.01 0.7 1.2 2.1 37 1,784 7.41 2,1
4 7 2.55 0.7 1.2 2.2 41 2,366 4.61 1,8
6 7 3.12 0.7 1.2 2.3 45 3,087 3.08 1,5
10 6 3.70 0.7 1.4 2.5 51 4,561 1.83 1,2
30 1.5 7 1.56 0.7 1.0 2.0 34 1,359 12.1 2,5
2.5 7 2.01 0.7 1.2 2.1 37 1,812 7.41 2,1
4 7 2.55 0.7 1.2 2.2 41 2,407 4.61 1,8
6 7 3.12 0.7 1.2 2.3 45 3,147 3.08 1,5
10 6 3.70 0.7 14.0 2.6 52 4,683 1.83 1,2
PRODUTOS RELACIONADOS

FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

BOBINA1 (1)
BOBINA2
empilhadeira

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.

2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
