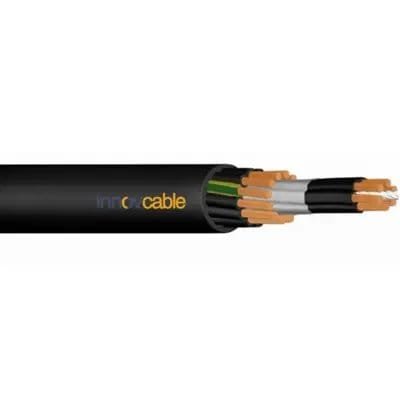

Cabo de Potência e Controle; 0,6/1 kV; 2 a 25 condutores; max. 95,00mm²; PVC / PVC, Resistência a chama e óleos; +80°C

Cabo de Controle / Comando PVC JZ/OZ BLACK 0,6/1kV

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo de Controle e Potência para Aplicações Versáteis e Seguras Projetado para ser a solução definitiva em instalações elétricas, este cabo de energia, controle e conexão combina flexibilidade para movimentos livres com a robustez necessária para instalações fixas. Ideal para ambientes secos, úmidos, molhados e também para uso externo.
  • Segurança Contra Incêndios: Propriedade autoextinguível e retardante a chamas, conforme a norma internacional IEC 60332-1.
  • Máxima Durabilidade e Resistência: Ampla proteção contra ácidos, bases, determinados tipos de óleos e raios UV.
  • Flexibilidade para Todo Projeto: Ideal para instalação fixa ou aplicações flexíveis com movimento livre, em ambientes internos ou externos.
  • Performance Extrema: Operação garantida de -40°C a +80°C em instalações fixas.
  • Alta Tensão Nominal: Suporta tensão de operação de 0,6/1kV e tensão de teste de 4kV, garantindo mais robustez.
DESIGN DO PRODUTO
  • Material do condutor: fios de cobre nu
  • Classe do condutor: de acordo com a IEC 60228 cl. 5
  • Isolamento do condutor: PVC
  • Identificação do condutor: de acordo com a DIN VDE 0293, condutores pretos com numeração branca, G: com GN/AM
  • Torção: condutores trançados em camadas
  • Material da capa externa: PVC
  • Cor do revestimento: preto, RAL 9005
  • Tensão nominal: Uo/U: 0,6/1 kV
  • Tensão de teste: 4 kV
  • Resistência do condutor: de acordo com a IEC 60228 cl. 5
  • Resistência de isolamento: min. 20 MΩ x km
  • Capacidade de corrente: de acordo com a DIN VDE, ver anexo técnico
  • Menor raio de curvatura fixo: 4 xd
  • Menor raio de curvatura em movimento: 15 xd
  • Temperatura de operação fixa min/máx: -40°C / +80°C
  • Temperatura de operação em movimento min/máx: -15°C / +70°C
  • Temperatura no condutor: máx. +70°C em operação, +160°C em caso de curto-circuito
  • Comportamento em caso de incêndio: auto-extinguível e retardador de chamas de acordo com a IEC 60332-1
  • Norma: semelhante à EN 50525-2-51 com espessuras de isolamento para 1 kV
DETALHES

Benefícios

  • Instalação versátil: Adequado para instalações fixas e aplicações com movimento livre.
  • Resistência química: Boa proteção contra ácidos, bases e determinados tipos de óleos.
  • Uso ao ar livre: Revestimento de PVC resistente aos raios UV para durabilidade externa.
  • Ampla faixa de temperatura: Operação confiável em temperaturas de -40°C a +80°C (fixo).
  • Segurança contra chamas: Propriedades autoextinguíveis e retardantes à chama conforme IEC 60332-1.
  • Robustez elétrica: Tensão nominal de 0,6/1 kV, garantindo uma operação segura e confiável.
  • Alta Flexibilidade: Condutores de cobre classe 5 que facilitam o manuseio e a instalação.
  • Livre de silicone: Ideal para aplicação em processos sensíveis, como linhas de pintura.
  • Resistente à umidade: Projetado para uso em ambientes secos, úmidos e molhados.
  • Conformidade Ambiental: Produzido em total conformidade com a diretiva RoHS.

Aplicações

  • Sistemas de controle: Utilizado como cabo de comando e conexão em instalações elétricas.
  • Alimentação de máquinas: Fornecimento de energia para equipamentos e plantas industriais.
  • Engenharia mecânica: Conexão de componentes em diversas máquinas e sistemas.
  • Construção de painéis: Fiação interna de quadros de comando, controle e distribuição.
  • Linhas de produção: Aplicações com movimento livre, sem esforço de tração.
  • Infraestrutura industrial: Instalações em ambientes internos secos, úmidos ou molhados.
  • Aplicações externas: Perfeito para instalações ao ar livre (sem enterramento direto).
  • Sistemas de climatização: Conexão de equipamentos de aquecimento e ventilação (HVAC).
  • Ferramentas industriais: Ligação de ferramentas e dispositivos em plantas de manufatura.
  • Projetos de automação: Solução confiável para sistemas de controle e automação industrial.
DADOS TÉCNICOS
Informações Gerais
Marca INNOVCABLE
Tipo de Produto ÖPVC-JZ/OZ 0,6/1kV BLACK - Cabo de energia, controle, conexão e ligação.
Parâmetros Elétricos
Tensão Nominal Uo/U: 0,6/1 kV
Tensão de Ensaio 4 kV
Resistência do Condutor De acordo com IEC 60228 cl. 5
Resistência de Isolação Mínimo de 20 MΩ x km
Capacidade de Corrente De acordo com DIN VDE, ver anexo técnico
Design do Produto
Material do Condutor Fios de cobre nu
Classe do Condutor De acordo com IEC 60228 cl. 5
Material Base da Isolação da Veia PVC
Material Base da Cobertura Externa PVC
Cor da Cobertura Preto (RAL 9005)
Identificação das Vias Vias pretas com numeração branca. G = com condutor de proteção GN/GE (Verde/Amarelo)
Tipo de Torção Veias torcidas em camadas
Inclui condutor de proteção (Terra) Disponível nas versões JZ (com terra) e OZ (sem terra)
Características do Produto
Área de Aplicação Instalações elétricas, para instalação fixa e aplicações flexíveis com movimento livre, sem esforço de tração. Adequado para locais secos, úmidos e molhados. Pode ser usado ao ar livre, mas não é adequado para enterramento.
Raio Mín. de Curvatura (instalação fixa) 4 x diâmetro do cabo
Raio Mín. de Curvatura (movimento constante) 15 x diâmetro do cabo
Temperatura, instalação fixa -40 °C a +80 °C
Temperatura, movimento constante -15 °C a +70 °C
Temperatura máxima no condutor +70 °C em operação; +160 °C em caso de curto-circuito
Retardante de chama Autoextinguível e retardante de chama de acordo com IEC 60332-1
Resistente a UV Sim
Resistente a químicos Altamente resistente a ácidos, bases e óleos específicos.
Livre de halogênio Não especificado.
Livre de silicone Sim (durante a produção)
Normas Aplicáveis
Padrão de Referência Semelhante a EN 50525-2-51 com espessura de isolamento para 1 kV
Identificação das vias DIN VDE 0293
Classe do Condutor IEC 60228 cl. 5
Comportamento em caso de incêndio IEC 60332-1
RoHS Conforme
CE Conforme a Diretiva de Baixa Tensão 2014/35/EU
TABELA DE DIMENSIONAIS
Dimensão (n x mm²) Ø Externo (mm) Peso (kg/km)
2 X 0,5 6,3 55
3 G 0,5 6,7 65
4 G 0,5 7,2 76
5 G 0,5 8 94
7 G 0,5 8,9 136
12 G 0,5 11,4 197
18 G 0,5 12,8 263
25 G 0,5 15,4 367
2 X 0,75 6,6 62
3 G 0,75 7 73
4 G 0,75 7,6 89
5 G 0,75 8,4 111
7 G 0,75 9,4 140
12 G 0,75 12,3 240
18 G 0,75 14,5 340
25 G 0,75 17,4 475
2 X 1 7 73
3 G 1 7,3 83
4 G 1 8,2 108
5 G 1 8,9 130
7 G 1 9,9 165
12 G 1 13 281
18 G 1 15,7 405
25 G 1 18,8 554
2 X 1,5 8,2 99
3 G 1,5 8,6 110
4 G 1,5 9,5 140
5 G 1,5 10,7 170
7 G 1,5 11,6 220
10 G 1,5 15,3 270
12 G 1,5 15,5 412
18 G 1,5 18,6 548
25 G 1,5 22,1 771
2 X 2,5 9,4 141
3 G 2,5 10 175
4 G 2,5 11 220
5 G 2,5 12,5 251
7 G 2,5 13,7 331
12 G 2,5 18,3 553
18 G 2,5 22 788
25 G 2,5 25,8 1100
2 X 4 11,4 199
3 G 4 12,3 230
4 G 4 13,7 310
5 G 4 15,2 400
7 G 4 16,7 501
12 G 4 22 840
3 G 6 14 347
4 G 6 15,5 428
5 G 6 17,3 553
7 G 6 19,1 663
4 G 10 18,5 668
5 G 10 20,4 823
7 G 10 22,4 1050
4 G 16 21,6 1109
5 G 16 24,7 1616
7 G 16 26,2 1768
4 G 25 26,4 1623
5 G 25 29,2 2075
7 G 25 32,2 2650
4 G 35 29,1 2415
5 G 35 32,5 2890
4 G 50 35,6 3390
5 G 50 37,9 4633
4 G 70 40,7 4320
5 G 70 45,7 5807
4 G 95 46,2 6000
