Cabo de Potência e Controle; Fita de Aço; Max. 10,00mm²; Até 1,0mm² 500V; De 1,50mm² a 10,00mm² 1000V;  2 a 56 condutores; Veias Numeradas; HEPR / SHF1;  Antichama; +70°C

Cabo de Controle/Comando Fita de Aço (FA) ATOX HEPR/SHF1 – NBR 16442

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo de Controle FA Atox: Segurança e Performance Máxima para sua Instalação Projetado para instalações que exigem máxima confiabilidade e proteção. O cabo FA Atox é a escolha definitiva para sistemas críticos, garantindo segurança e performance inigualável em automação, áreas industriais e locais onde a proteção de vidas é prioridade.
  • Segurança Máxima Contra Incêndio: Composto livre de halogênio, com baixa emissão de fumaça e não propaga chamas.
  • Proteção Mecânica Superior: A blindagem com fita de aço galvanizado protege contra impactos e esmagamentos severos.
  • Versatilidade para sua Aplicação: Ideal para circuitos de controle, comando, sinalização em painéis, máquinas e automação industrial.
  • Alta Resistência e Durabilidade: Ótima flexibilidade e resistência a intempéries, umidade, raios UV e determinados agentes químicos.
  • Desempenho Elevado e Confiável: Condutores de cobre classe 5 e isolação HEPR para operar em até 90°C com total eficiência.

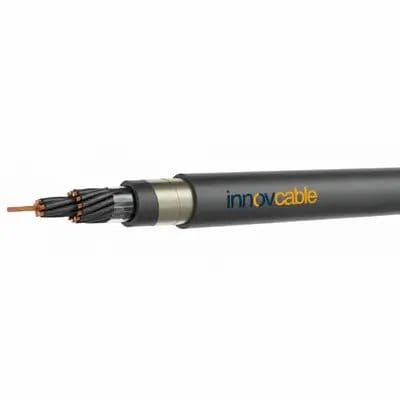

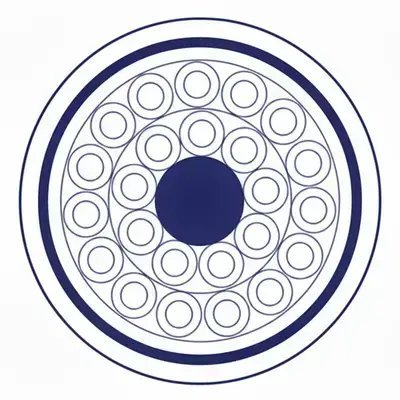

DESIGN DO PRODUTO
  • Condutor encordoado formado por fios de cobre eletrolítico nu, têmpera mole, encordoamento classe 5 NBR NM 280.
  • Isolação em composto (HEPR - borracha de etilenopropileno) 90°C.
  • Separador em fita de poliéster.
  • Capa intermediaria em composto termoplástico livre de halogênio e retardante de chama (SHF1).
  • Aplicação de fita de aço galvanizado.
  • Fita não-higroscópica.
  • Cobertura em composto termoplástico livre de halogênio e retardante de chama (SHF1) na cor preta.
DETALHES

Benefícios

  • Segurança Aprimorada: Construção livre de halogênio (LSZH), com baixa emissão de fumaça e gases tóxicos, ideal para locais com grande circulação de pessoas.
  • Alta Flexibilidade: Condutor com encordoamento classe 5, que facilita a instalação em eletrodutos e locais com curvaturas acentuadas.
  • Proteção Mecânica Superior:  Aplicado fita de aço galvanizado que protege contra impactos e roedores, aumentando a vida útil.
  • Resistência a Intempéries: Cobertura resistente aos raios UV, umidade e variações climáticas, permitindo instalações em áreas externas.
  • Desempenho em Altas Temperaturas: Isolação em HEPR que suporta temperaturas de operação contínua de até 90°C.
  • Proteção a Equipamentos: Por ser não halogenado, não emite gases corrosivos em caso de incêndio, protegendo painéis e componentes eletrônicos sensíveis.
  • Confiabilidade Normatizada: Atende aos requisitos de desempenho da norma ABNT NBR 16442, garantindo um produto de alta qualidade e confiança.
  • Resistência Química: Oferece boa resistência a determinados produtos químicos, sendo ideal para ambientes industriais agressivos.
  • Retardante à Chama: Material da capa e isolação com característica autoextinguível, que dificulta a propagação de incêndios.
  • Versatilidade de Isolação: Tensão de isolamento de 500V a 1000V, adequando-se a diferentes projetos de controle e automação.

Aplicações

  • Circuitos de Comando e Controle: Utilizado para acionamento de botoeiras, sinalização e interligação de equipamentos elétricos.
  • Automação Industrial: Ideal para a ligação de sensores e atuadores em sistemas microprocessados e linhas de produção automatizadas.
  • Painéis e Quadros Elétricos: Empregado na montagem e cabeamento interno de painéis de comando e distribuição de energia.
  • Subestações e Usinas Geradoras: Aplicação em circuitos de controle e sinalização para garantir a operação segura e confiável do sistema elétrico.
  • Indústrias Químicas e Petroquímicas: Indicado para áreas industriais que exigem cabos robustos e com boa resistência a agentes químicos.
  • Edificações Comerciais: Essencial em locais de grande afluência de público, como shoppings, hospitais e aeroportos, devido à sua característica Atox.
  • Ligação de Máquinas e Motores: Alimentação e comando de máquinas-ferramenta e equipamentos industriais em instalações fixas.
  • Infraestrutura de Instalação: Perfeito para montagem em eletrocalhas, leitos, perfilados e dutos subterrâneos ou aparentes.
  • Sistemas de Cabeamento Estruturado: Usado em infraestruturas que demandam maior proteção mecânica e segurança contra incêndio.
  • Equipamentos Críticos: Recomendado para locais com equipamentos sensíveis, onde a emissão de gases corrosivos não é permitida.
DADOS TÉCNICOS
Informações Gerais
Marca INNOVCABLE
Tipo de Produto Cabo de Controle FA ATOX HEPR/SHF1 – NBR 16442
Descrição Cabo de controle não halogenado, com baixa emissão de fumaça e gases tóxicos, e com proteção mecânica.
Parâmetros Elétricos
Tensão de Isolamento Até 1,0mm²: 500V | De 1,50mm² a 10,00mm²: 1000V
Ensaios de Rotina Resistência elétrica do condutor a 20°C, Tensão elétrica em Corrente Alternada, Resistência de isolamento.
Design do Produto
Material do Condutor Fios de cobre eletrolítico nu, têmpera mole. (Cobre estanhado sob consulta).
Classe do Condutor Encordoamento classe 5, conforme NBR NM 280. (Classe 2 sob consulta).
Material da Isolação da Veia Composto HEPR (borracha de etilenopropileno).
Separador Fita de poliéster.
Capa Intermediária Composto termoplástico livre de halogênio e retardante de chama (SHF1).
Blindagem / Proteção Mecânica Fita de aço galvanizado.
Enfaixamento Fita não-higroscópica.
Material da Cobertura Externa Composto termoplástico livre de halogênio e retardante de chama (SHF1).
Cor da Cobertura Preta.
Identificação das Vias Veias pretas ou brancas numeradas sequencialmente.
Condutor de Proteção (Terra) Pode ser fabricado com uma via verde, sob consulta.
Código de Cores das Vias Pode ser construído com veias coloridas, sob consulta.
Características do Produto
Área de Aplicação Instalações fixas em circuitos de controle, comando e sinalização. Automação de subestações, usinas, áreas industriais, químicas, e locais com grande concentração de pessoas (conforme NBR 5410 e NBR 13570) e equipamentos críticos.
Temperatura Máxima no Condutor Regime permanente: +90°C | Regime de curto-circuito: +250°C (duração de 5s).
Flexibilidade Boa flexibilidade.
Retardante de Chama Sim, conforme NBR NM IEC 60332-3-23 (Categoria B).
Livre de Halogênio Sim.
Baixa Emissão de Fumaça Sim.
Gases Não Corrosivos Não emite gases corrosivos durante a queima.
Resistente a UV Sim.
Resistência a Intempéries e Umidade Sim.
Resistência a Químicos Resistente a determinados produtos químicos.
Opções de Construção (Sob Consulta)
Materiais de Isolação PVC/E (105°C), PVC/A (70°C), PE (80°C).
Materiais de Cobertura PE, PVC/E, PVC/ST2, PVC especial resistente a óleos e graxas.
Formato da Cobertura Cobertura perfeitamente cilíndrica para uso com prensa-cabo em áreas classificadas (Ex).
Normas Aplicáveis
ABNT NBR 16442 Requisitos de desempenho.
ABNT NBR 6251 Construção.
ABNT/MERCOSUL NM-280 / NM-IEC Condutores.
NBR NM IEC 60332-3-23 (Cat. B) Não propagação de chama.
NBR 5410 e NBR 13570 Prescrições de aplicação.
TABELA DE DIMENSIONAIS



Número de Condutores Diâmetro Externo (mm) - 0,50 mm² Peso Nominal (kg/km) - 0,50 mm² Diâmetro Externo (mm) - 0,75 mm² Peso Nominal (kg/km) - 0,75 mm² Diâmetro Externo (mm) - 1,00 mm² Peso Nominal (kg/km) - 1,00 mm² Diâmetro Externo (mm) - 1,50 mm² Peso Nominal (kg/km) - 1,50 mm² Diâmetro Externo (mm) - 2,50 mm² Peso Nominal (kg/km) - 2,50 mm² Diâmetro Externo (mm) - 4,00 mm² Peso Nominal (kg/km) - 4,00 mm² Diâmetro Externo (mm) - 6,00 mm² Peso Nominal (kg/km) - 6,00 mm² Diâmetro Externo (mm) - 10,00 mm² Peso Nominal (kg/km) - 10,00 mm²
2 8,52 120,55 8,94 133,27 9,29 145,01 9,85 164,70 11,58 220,05 12,88 275,28 14,35 349,92 16,58 485,05
3 8,79 136,52 9,24 153,17 9,63 168,43 10,23 194,53 12,10 267,01 13,46 337,98 15,03 438,10 17,42 623,17
4 9,60 175,08 10,15 198,30 10,62 219,51 11,35 255,66 13,61 356,36 15,18 451,86 17,04 588,02 19,90 839,68
5 9,75 191,31 10,32 217,85 10,80 242,27 11,56 284,15 13,89 399,95 15,49 509,56 17,41 669,28 20,36 967,80
6 10,28 206,86 10,91 237,17 11,44 265,17 12,28 313,39 14,88 446,11 16,62 571,27 18,73 756,26 21,98 1104,38
7 10,28 216,32 10,91 250,22 11,44 281,63 12,28 335,93 14,88 484,76 16,62 624,86 18,73 834,38 21,98 1230,93
8 10,83 234,22 11,52 272,18 12,11 307,42 13,04 368,43 15,90 535,34 17,78 691,91 20,08 927,82 23,65 1375,69
9 12,32 275,41 13,14 319,03 13,84 359,45 14,94 428,30 18,33 620,82 20,48 798,25 23,17 1066,00 27,36 1573,79
10 12,73 296,44 13,60 343,97 14,34 388,08 15,50 464,45 19,09 673,42 21,34 866,76 24,18 1160,24 28,61 1718,36
11 12,73 304,45 13,60 355,38 14,34 402,76 15,50 484,96 19,09 709,32 21,34 916,98 24,18 1234,28 28,61 1839,70
12 12,94 320,44 13,81 375,39 14,55 426,56 15,71 515,41 19,30 757,63 21,55 951,12 24,39 1324,19 28,82 1979,96
13 13,40 341,31 14,32 400,13 15,11 454,98 16,34 550,31 20,16 809,69 22,52 1049,19 25,53 1417,87 30,22 2123,78
14 13,40 348,96 14,32 411,15 15,11 469,23 16,34 570,34 20,16 845,14 22,52 1098,61 25,53 1490,95 30,22 2243,88
15 13,91 374,40 14,89 440,50 15,73 502,27 17,05 609,89 21,11 902,15 23,61 1171,48 26,80 1589,52 31,78 2392,72
16 13,91 381,75 14,89 451,17 15,73 516,14 17,05 629,49 21,11 936,82 23,61 1220,21 26,80 1661,74 31,78 2511,73
17 14,44 402,78 15,49 476,11 16,38 544,77 17,78 664,63 22,10 989,41 24,73 1288,67 28,11 1755,90 33,40 2656,17
18 14,44 409,65 15,49 486,24 16,38 558,06 17,78 683,57 22,10 1023,18 24,73 1336,31 28,11 1826,62 33,40 2773,53
19 14,44 416,66 15,49 496,54 16,38 571,52 17,78 702,72 22,10 1057,22 24,73 1384,29 28,11 1898,15 33,40 2891,42
20 15,19 447,03 16,31 531,57 17,25 610,89 18,74 749,59 23,33 1124,63 26,10 1469,34 29,68 2011,26 35,26 3058,52
21 15,72 463,43 16,90 551,85 17,90 634,83 19,47 780,01 24,32 1172,39 27,22 1532,85 30,99 2100,34 36,90 3197,67
22 15,72 474,48 16,90 566,14 17,90 652,25 19,47 803,04 24,32 1210,14 27,22 1584,38 30,99 2175,03 36,90 3318,63
23 15,72 489,93 16,90 584,82 17,90 674,06 19,47 830,48 24,32 1252,29 27,22 1640,30 30,99 2254,12 36,90 3443,99
24 15,72 496,41 16,90 594,52 17,90 686,87 19,47 848,88 24,32 1285,33 27,22 1687,06 30,99 2323,97 36,90 3559,98
25 15,72 511,69 16,90 613,03 17,90 708,49 19,47 876,08 24,32 1327,16 27,22 1742,61 30,99 2402,61 36,90 3684,78
FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
