Cabo de Potência e Controle;  Blindado em Trança de Cobre; Max. 10,00mm²; Até 1,0mm² 500V; De 1,50mm² a 10,00mm² 1000V;  2 a 56 condutores; Veias Numeradas; PVC / PVC ;  Antichama; +70°C

Cabo de Controle/Comando Blindado em Trança de Cobre (BTC) (SCI) NBR 7289

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

💡 Adicionar ao carrinho — compra imediata. O desconto da sua faixa de volume entra automaticamente e você fecha o pedido online.
📋 Adicionar ao pedido de orçamento — nossa equipe analisa e retorna com proposta. Indicado para grandes volumes, prazos especiais ou quando você precisa somar cabos que não estão à venda online.

Cabo de Controle Blindado BTC NBR 7289 SCIIdeal para automação, este cabo inova o mercado oferecendo máxima performance. Sua engenharia inteligente proporciona economia, leveza e eficiência inigualáveis, garantindo conectividade perfeita para seus painéis industriais mais robustos.
  • Design Fino Inteligente: Menor diâmetro externo, ocupando menos espaço em calhas e painéis.
  • Flexibilidade Extrema: Altamente maleável, facilitando curvas complexas em curtos espaços nas suas máquinas.
  • Economia e Leveza: Reduz consideravelmente o peso no leito, minimizando custos mantendo a certificação.
  • Sinal Puro: Blindagem em trança de cobre bloqueia ruídos, garantindo transmissão estável.
  • Segurança Total: Composto antichama resistente a raios UV, oferecendo uma altíssima durabilidade.

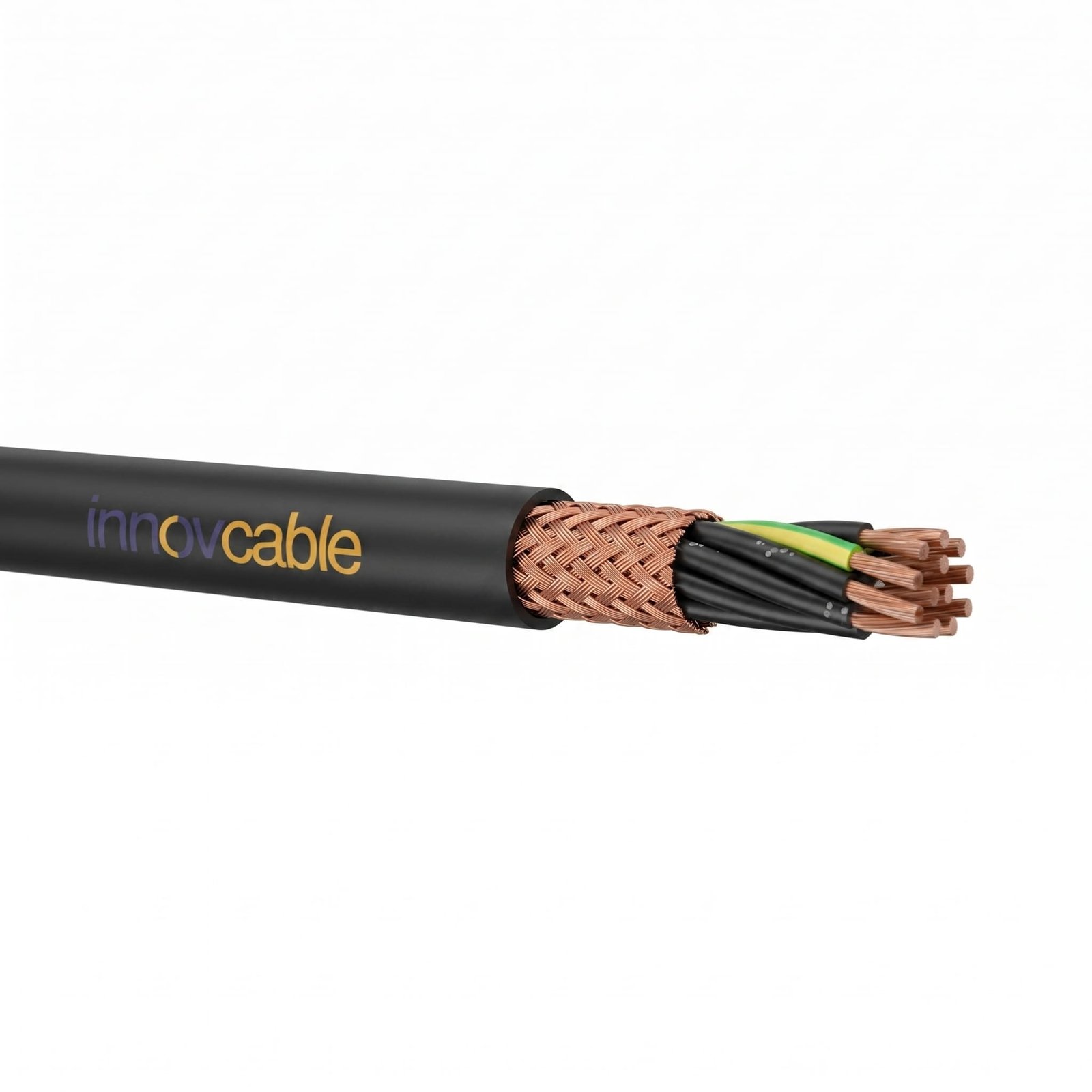

DESIGN DO PRODUTO
  • Condutor encordoado formado por fios de cobre eletrolítico nu, têmpera mole, encordoamento classe 5 NBR NM 280.
  • Isolação em composto termoplástico à base de cloreto de polivinila (PVC/A).
  • Separador em fita de poliéster.
  • Blindagem em trança de cobre nú.
  • Fita não-higroscópica.
  • Cobertura em composto termoplástico à base de cloreto de polivinila (PVC/ ST1).
DETALHES

Benefícios

  • Diâmetro externo reduzido: Ocupa menos espaço em calhas, eletrodutos e painéis abarrotados.
  • Alta flexibilidade: Extremamente maleável, facilitando curvas em espaços curtos nas máquinas industriais.
  • Leveza e economia: Menor peso no leito de cabos e excelente custo-benefício operacional.
  • Proteção eletromagnética: Blindagem em trança de cobre que assegura a integridade total do sinal.
  • Segurança antichama: Material autoextinguível que atende rigorosas normas contra incêndios industriais.
  • Resistência superior: Ótima proteção contra raios UV, umidade e diversas intempéries climáticas.
  • Instalação ágil: Construção otimizada que permite passagem rápida em locais de difícil acesso.
  • Identificação simplificada: Veias numeradas ou coloridas que aceleram muito as conexões e manutenções.
  • Transmissão confiável: Ideal para sistemas microprocessados exigentes por sinais totalmente sem ruídos.
  • Elevada durabilidade: Projetado para instalações fixas e altamente confiáveis em circuitos de controle.

Aplicações

  • Painéis elétricos abarrotados: Conexões precisas onde a economia de espaço interno é fundamental.
  • Automação industrial: Ligação de sensores e atuadores em processos e sistemas microprocessados.
  • Comando e sinalização: Circuitos de controle em equipamentos elétricos e botoeiras de máquinas.
  • Infraestrutura elétrica: Instalações seguras em eletrodutos, canaletas, banco de dutos e eletrocalhas.
  • Ligação de máquinas: Interligação flexível de equipamentos industriais em linhas de produção rápidas.
  • Subestações e usinas: Automação e controle de geradores e sistemas de distribuição elétrica.
  • Sistemas de energia: Conexões robustas em equipamentos essenciais de geração e distribuição.
  • Indústria química: Áreas que demandam excelente resistência a determinados agentes e umidade.
  • Cabeamento estruturado: Transmissão eficiente de sinais de controle em redes industriais complexas.
  • Projetos especiais customizados: Solução versátil, leve e econômica para engenharia de alto desempenho.
DADOS TÉCNICOS
Informações Gerais
MarcaINNOVCABLE
Tipo de ProdutoCabo de Controle com blindagem em trança de cobre (BTC).
Parâmetros Elétricos
Tensão de IsolamentoAté 1,0 mm²: 500V
De 1,50 mm² a 10,00 mm²: 1000V
Ensaios de RotinaResistência elétrica do condutor a 20°C, Tensão elétrica em Corrente Alternada, Resistência de isolamento.
Design do Produto
Material do CondutorFios de cobre eletrolítico nu, têmpera mole.
Design do CondutorEncordoamento classe 5, conforme NBR NM 280.
Material Base da Isolação da VeiaComposto termoplástico à base de cloreto de polivinila (PVC/A).
Separador InternoFita de poliéster.
BlindagemTrança de cobre nú para proteção contra interferência eletromagnética (EMV).
Separador da BlindagemFita não-higroscópica.
Material Base da Cobertura ExternaComposto termoplástico à base de cloreto de polivinila (PVC/ST1).
Identificação das ViasVeias pretas numeradas sequencialmente.
Inclui condutor de proteção (Terra)Pode ser fabricado com uma via verde (condutor de proteção) sob pedido.
Opções de IdentificaçãoPode ser construído com veias coloridas.
Características do Produto
Área de AplicaçãoInstalações fixas em circuitos de controle, comando e sinalização de equipamentos elétricos, cabeamento estruturado, ligações de máquinas, botoeiras, alimentação, sistemas microprocessados, automação de subestações, usinas geradoras e áreas industriais.
Modo de InstalaçãoSistemas fixos de eletrodutos (embutidos ou expostos), canaletas, banco de dutos, eletrocalhas, leitos e painéis elétricos.
FlexibilidadePossui boa flexibilidade para instalações fixas.
Temperatura Máxima no Condutor70°C em regime permanente (para isolação PVC/A).
Retardante de chamaSim, antichama e auto-extinguível conforme NBR NM IEC 60332-3-23 (Categoria B).
Resistente a UVSim.
Resistente a Intempéries e UmidadeSim.
Resistente a QuímicosResistência a determinados produtos químicos.
Outras Opções de Construção (Sob Consulta)
CondutorCobre estanhado e/ou Classe 2 de encordoamento.
Isolação para Temperaturas EspeciaisPVC/E (105°C), XLPE (125°C), HEPR (90°C), PE (80°C).
Capa Intermediária e CoberturaPE, PVC/E, PVC/ST2, PVC especial resistente a óleos e graxas, LSZH (composto poliolefínico não halogenado).
Formato da CoberturaCobertura perfeitamente cilíndrica para uso com prensa cabo em áreas classificadas (Ex).
Normas Aplicáveis
ABNT/MERCOSULNM-280, NM-IEC
ABNTNBR 7289 (Construção Padrão PVC/PVC)
ABNTNBR 6251
Ensaio de QueimaNBR NM IEC 60332-3-23 (Categoria B)
TABELA DE DIMENSIONAIS
Seção Nominal (mm²)Número de CondutoresDiâmetro Externo (mm)
Peso Nominal (kg/km)
0,526,53113,72
0,536,8129,09
0,547,61165,49
0,557,76181,41
0,568,29196,39
0,578,29205,4
0,588,84222,58
0,5910,33262,76
0,51010,74283,19
0,51110,74290,96
0,51210,95306,54
0,51311,41326,83
0,51411,41334,18
0,51511,92359,04
0,51611,92366,11
0,51712,45386,56
0,51812,45393,18
0,51912,45399,93
0,52013,2429,75
0,52113,73445,6
0,52213,73456,41
0,52313,73471,64
0,52413,73477,91
0,52513,73492,97
0,7526,95126,04
0,7537,25145,17
0,7548,16187,87
0,7558,33207,08
0,7568,92225,77
0,7578,92238,31
0,7589,53259,46
0,75911,16305,17
0,751011,61329,43
0,751111,61340,48
0,751211,82360,12
0,751312,33384,23
0,751412,33394,91
0,751512,91423,6
0,751612,91433,97
0,751713,5458,31
0,751813,5468,11
0,751913,5478,12
0,752014,32512,53
0,752114,91532,18
0,752214,91546,22
0,752314,91564,65
0,752414,91574,11
0,752514,91592,37
127,31137,25
137,64159,95
148,63208,37
158,81230,76
169,46252,97
179,46268,88
1810,12293,78
1911,86344,57
11012,35372,47
11112,35386,75
11212,56410,14
11313,12437,86
11413,12451,75
11513,74484,08
11613,74497,61
11714,39525,63
11814,39538,51
11914,39551,66
12015,26590,34
12115,91613,62
12215,91630,76
12315,91652,29
12415,91664,84
12515,91686,19
1,527,87156,27
1,538,24185,28
1,549,36243,41
1,559,57271,48
1,5610,3299,94
1,5710,3321,85
1,5811,05353,35
1,5912,95412,82
1,51013,51447,13
1,51113,51467,19
1,51213,72497,18
1,51314,35531,29
1,51414,35550,91
1,51515,06589,65
1,51615,06608,88
1,51715,79643,21
1,51815,79661,81
1,51915,79680,59
1,52016,75726,7
1,52117,48756,35
1,52217,48779,07
1,52317,48806,19
1,52417,48824,3
1,52517,48851,2
2,529,6209,58
2,5310,11255,43
2,5411,62340,71
2,5511,9383,72
2,5612,89428,03
2,5712,89466,63
2,5813,91515,85
2,5916,34599,43
2,51017,1650,9
2,51117,1686,18
2,51217,31733,88
2,51318,17785,07
2,51418,17819,76
2,51519,13875,67
2,51619,13909,82
2,51720,11961,32
2,51820,11994,62
2,51920,111028,19
2,52021,351094,55
2,52122,341141,27
2,52222,341178,6
2,52322,341220,32
2,52422,341252,96
2,52522,341294,39
4210,89263,27
4311,47324,7
4413,19433,96
4513,51491,01
4614,63551,52
4714,63604,14
4815,79669,65
4918,49773,82
41019,35841,05
41119,35890,57
41219,56954,01
41320,531020,86
41420,531069,65
41521,621141,28
41621,621189,41
41722,741256,64
41822,741303,75
41922,741351,18
42024,111435,04
42125,231497,37
42225,231548,42
42325,231603,86
42425,231650,15
42525,231705,24
6212,36336,15
6313,04422,85
6415,05567,35
6515,42647,84
6616,74733,43
6716,74810,42
6818,09902,03
6921,191037,68
61022,191130,42
61122,191203,64
61222,41292,73
61323,541384,99
61423,541457,32
61524,811554,43
61624,811625,96
61726,121718,67
61826,121788,97
61926,121859,66
62027,691971,37
621292059,08
622292133,2
623292211,73
624292281,03
625292359,14
10214,6468,61
10315,43604,9
10417,91814,72
10518,37941,9
10619,991076,75
10719,991201,9
10821,661344,43
10925,381539,4
101026,621682,11
101126,621802,43
101226,831941,68
101328,232083,74
101428,232202,93
101529,792349,97
101629,792468,13
101731,412610,77
101831,412727,37
101931,412844,46
102033,33009,84
102134,923147,28
102234,923267,55
102334,923392,21
102434,923507,54
102534,923631,67
