Cabo de Controle/Comando Blindado em Trança de Cobre (BTC) ATOX HEPR/SHF1 – NBR 16442

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo de Controle Atox: Segurança e Performance para Sua InstalaçãoProjetado para instalações que exigem máxima segurança e confiabilidade. Este cabo oferece tecnologia superior, com blindagem contra interferências e composição livre de halogênios, garantindo a proteção de vidas e equipamentos críticos.
  • Segurança Máxima Garantida: Composto atóxico com baixa emissão de fumaça, essencial para proteger vidas.
  • Sinal Limpo e Confiável: Blindagem em trança de cobre que anula interferências eletromagnéticas.
  • Alta Durabilidade e Versatilidade: Resistente a raios UV, umidade, intempéries e diversos agentes químicos.
  • Aplicações Críticas e Industriais: Ideal para automação, painéis, circuitos de comando, usinas e subestações.
  • Desempenho Superior: Excelente flexibilidade para fácil instalação e suporta altas temperaturas de operação (90°C).

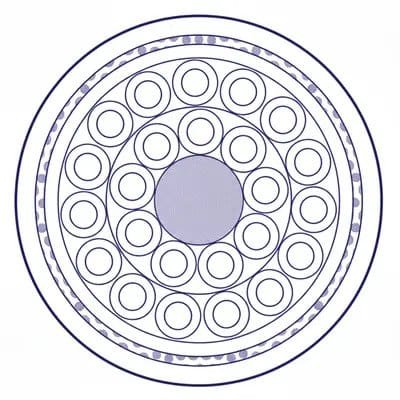

DESIGN DO PRODUTO
  • Condutor encordoado formado por fios de cobre eletrolítico nu, têmpera mole, encordoamento classe 5 NBR NM 280.
  • Isolação em composto (HEPR - borracha de etilenopropileno) 90°C.
  • Separador em fita de poliéster.
  • Capa intermediaria em composto termoplástico livre de halogênio e retardante de chama (SHF1).
  • Blindagem em trança de cobre nú.
  • Fita não-higroscópica.
  • Cobertura em composto termoplástico livre de halogênio e retardante de chama (SHF1) na cor preta.
DETALHES

Benefícios

  • Segurança elevada: Composto livre de halogênio (LSZH), com baixa emissão de fumaça e gases tóxicos em caso de incêndio.
  • Resistência superior: Isolação em HEPR para operar em temperaturas de até 90°C em regime permanente.
  • Proteção robusta: Blindagem em trança de cobre que garante proteção contra interferências eletromagnéticas (EMV).
  • Alta flexibilidade: Condutor classe 5 que facilita a instalação em locais com curvas e layouts complexos.
  • Durabilidade externa: Boa resistência a raios UV, umidade e diversas intempéries, ideal para ambientes externos.
  • Resistência química: Suporta o contato com determinados produtos químicos, aumentando a vida útil em áreas industriais.
  • Propriedade antichama: Construído com materiais que retardam a propagação de chamas, aumentando a segurança.
  • Confiabilidade de sinal: A blindagem eficaz assegura a integridade dos sinais de controle e comando.
  • Prevenção de corrosão: Por não emitir gases corrosivos durante a queima, protege equipamentos eletrônicos sensíveis.
  • Conformidade normativa: Atende aos requisitos da NBR 16442, garantindo um produto de alta qualidade e desempenho.

Aplicações

  • Automação industrial: Utilizado em circuitos de controle, comando e sinalização de equipamentos e sistemas microprocessados.
  • Subestações e usinas: Ideal para a automação e controle de usinas geradoras e subestações de energia.
  • Instalações prediais: Recomendado para locais com grande concentração de pessoas, como hospitais, shoppings e aeroportos.
  • Indústria química e petroquímica: Aplicação em ambientes agressivos que demandam resistência a agentes químicos.
  • Painéis elétricos: Perfeito para ligações de máquinas, botoeiras e alimentação de painéis de controle.
  • Sistemas de cabeamento: Usado em instalações fixas como eletrodutos, canaletas, eletrocalhas e leitos.
  • Equipamentos críticos: Indicado para locais com equipamentos sensíveis, onde a confiabilidade do sistema é essencial.
  • Circuitos de alimentação: Conforme NBR 5410, é aplicado em circuitos de distribuição e alimentação elétrica segura.
  • Instrumentação industrial: Conexão de sensores, atuadores e outros dispositivos em processos industriais.
  • Projetos de engenharia: Solução versátil para diversas instalações elétricas fixas em ambientes internos e externos.
DADOS TÉCNICOS
Informações Gerais
MarcaINNOVCABLE
Tipo de ProdutoCabo de controle BTC ATOX com isolação em HEPR e cobertura em SHF1, não halogenado e com baixa emissão de fumaça.
Parâmetros Elétricos
Tensão de IsolamentoAté 1,0mm²: 500V | De 1,50mm² a 10,00mm²: 1000V
Ensaios de RotinaResistência elétrica do condutor a 20°C, Tensão elétrica em Corrente Alternada, Resistência de isolamento.
Design do Produto
Material do CondutorFios de cobre eletrolítico nu, têmpera mole.
Design do CondutorEncordoamento classe 5, conforme NBR NM 280.
Material Base da Isolação da VeiaComposto de borracha de etilenopropileno (HEPR).
SeparadorFita de poliéster.
Material Base da Capa IntermediáriaComposto termoplástico livre de halogênio e retardante de chama (SHF1).
BlindadoSim, blindagem em trança de cobre nú.
Fita de SeparaçãoFita não-higroscópica sobre a blindagem.
Material Base da Cobertura ExternaComposto termoplástico livre de halogênio e retardante de chama (SHF1).
Abreviação do Material de CoberturaSHF1
Cor da CoberturaPreto.
Identificação das ViasVeias pretas ou brancas numeradas sequencialmente.
Código de cores das viasPode ser construído com veias coloridas sob pedido.
Inclui condutor de proteção (Terra)Disponível com uma via verde (condutor de proteção) a pedido do cliente.
Formato do CaboRedondo.
Características do Produto
Área de AplicaçãoInstalações fixas em circuitos de controle, comando e sinalização de equipamentos elétricos, cabeamento estruturado, automação de subestações, áreas industriais, químicas, usinas geradoras, entre outros com grande concentração de pessoas.
Temperatura, instalação fixaTemperatura máxima em regime permanente: +90 °C.
Temperatura máxima no condutor+90 °C.
Temperatura máxima de curto circuito250 °C (duração de 5s).
Retardante de chamaSim, conforme NBR NM IEC 60332-3-23 (Categoria B).
Baixa emissão de fumaçaSim.
Livre de halogênioSim, não emite gases corrosivos durante a queima.
Resistente a UVSim.
Resistente a químicosResistente a determinados produtos químicos.
Resistência a Intempéries e UmidadeSim.
Proteção EletromagnéticaSim, possui proteção contra interferência eletromagnética (EMV).
Normas Aplicáveis
ABNT NBR 16442Cabos de controle não halogenados e com baixa emissão de fumaça para tensões até 1 kV.
ABNT NBR NM 280Condutores de cabos isolados.
ABNT NBR NM IEC 60332-3-23Ensaio de queima vertical da chama em feixe de fios e cabos (Categoria B).
ABNT NBR 6251Cabos de potência com isolação extrudada para tensões de 1 kV a 35 kV.
NBR 5410 / NBR 13570Normas de instalação em locais com grande concentração de pessoas.
TABELA DE DIMENSIONAIS



Seção Nominal (mm²)Número de CondutoresDiâmetro Externo (mm)Peso Nominal (kg/km)
0,5028,53113,72
0,5038,80129,05
0,5049,61165,49
0,5059,76181,41
0,50610,29196,39
0,50710,29205,40
0,50810,84222,58
0,50912,33262,76
0,501012,74283,19
0,501112,74290,86
0,501212,95306,54
0,501313,41326,83
0,501413,41334,18
0,501513,92359,04
0,501613,92366,11
0,501714,45386,56
0,501814,45393,18
0,501914,45399,93
0,502015,20429,75
0,502115,73445,60
0,502215,73456,42
0,502315,73471,64
0,502415,73477,91
0,502515,73492,97
0,7528,95126,04
0,7539,25145,17
0,75410,16187,87
0,75510,33207,08
0,75610,92225,77
0,75710,92236,91
0,75811,53259,46
0,75913,16305,17
0,751013,61329,43
0,751113,61340,48
0,751213,82360,12
0,751314,33384,23
0,751414,33394,91
0,751514,91423,60
0,751614,91433,97
0,751715,50458,25
0,751815,50468,11
0,751915,50478,12
0,752016,32512,53
0,752116,91532,18
0,752216,91546,22
0,752316,91564,65
0,752416,91574,11
0,752516,91592,37
1,0029,31137,25
1,0039,64159,95
1,00410,63208,37
1,00510,81230,76
1,00611,46252,97
1,00711,46268,88
1,00812,12293,78
1,00913,86344,57
1,001014,35372,47
1,001114,35386,75
1,001214,56410,14
1,001315,12437,86
1,001415,12451,75
1,001515,74484,08
1,001615,74497,61
1,001716,39525,53
1,001816,39538,51
1,001916,39551,66
1,002017,26590,34
1,002117,91613,62
1,002217,91630,75
1,002317,91652,29
1,002417,91664,84
1,002517,91686,19
1,5029,87156,27
1,50310,24185,28
1,50411,36243,41
1,50511,57271,48
1,50612,30299,94
1,50712,30321,85
1,50813,05353,36
1,50914,95412,82
1,501015,51447,13
1,501115,51467,19
1,501215,72497,18
1,501316,35531,29
1,501416,35550,91
1,501517,06589,65
1,501617,06608,88
1,501717,79643,21
1,501817,79661,81
1,501917,79680,59
1,502018,75726,70
1,502119,48756,35
1,502219,48779,07
1,502319,48806,19
1,502419,48824,30
1,502519,48851,20
2,50211,60209,58
2,50312,11255,43
2,50413,62340,71
2,50513,90383,72
2,50614,89428,83
2,50714,89466,63
2,50815,91515,85
2,50918,34599,43
2,501019,10650,90
2,501119,10686,18
2,501219,31733,88
2,501320,17785,07
2,501420,17819,76
2,501521,13875,67
2,501621,13909,82
2,501722,11961,32
2,501822,11994,62
2,501922,111028,19
2,502023,351094,55
2,502124,341141,27
2,502224,341178,60
2,502324,341220,32
2,502424,341252,96
2,502524,341294,39
4,00212,89263,27
4,00313,47324,70
4,00415,19433,96
4,00515,51491,01
4,00616,63551,52
4,00716,63604,14
4,00817,79669,65
4,00920,49773,82
4,001021,35841,05
4,001121,35890,57
4,001221,56954,01
4,001322,531020,86
4,001422,531069,65
4,001523,621141,28
4,001623,621189,41
4,001724,741256,64
4,001824,741303,75
4,001924,741351,18
4,002026,111435,04
4,002127,231497,37
4,002227,231548,42
4,002327,231603,86
4,002427,231650,15
4,002527,231705,24
10,00216,60468,61
10,00317,43604,90
10,00419,91814,72
10,00520,37941,90
10,00621,991076,75
10,00721,991201,90
10,00823,661344,43
10,00927,381539,40
10,001028,621682,11
10,001128,621802,43
10,001228,831941,68
10,001330,232083,74
10,001430,232202,93
10,001531,792349,97
10,001631,792468,13
10,001733,412610,77
10,001833,412727,37
10,001933,412844,46
10,002035,303009,84
10,002136,923147,28
10,002236,923267,55
10,002336,923392,21
10,002436,923507,54
10,002536,923631,67
