Cabo de Potência e Controle; Blindado em Fita + Trança de Aço; Max. 10,00mm²; Até 1,0mm² 500V; De 1,50mm² a 10,00mm² 1000V;  2 a 56 condutores; Veias Numeradas; HEPR / SHF1 /SHF1;  Antichama; +70°C

Cabo de Controle/Comando Blindado em Fita (BF) / Trança de Aço (TA) ATOX HEPR/SHF1 – NBR 16442

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Confiabilidade e Proteção Superior para seu Projeto de Automação Garanta a máxima eficiência e continuidade para seus circuitos de comando e sinalização. Este cabo foi projetado com múltiplas camadas de proteção, assegurando transmissão de dados sem falhas e resiliência superior em ambientes industriais, mesmo sob as condições mais adversas.
  • Segurança Atox Incomparável: Baixa emissão de fumaça, sem gases tóxicos ou corrosivos.
  • Sinal Limpo e Protegido: Dupla blindagem que bloqueia interferências eletromagnéticas e danos mecânicos.
  • Aplicações Críticas e Versáteis: Perfeito para controle em usinas, subestações, indústrias químicas e outros ambientes severos.
  • Feito para Durar: Alta resistência contra umidade, raios UV e variações climáticas.
  • Performance Térmica Superior: Isolação HEPR para operar a 90ºC e condutores de cobre classe 5.

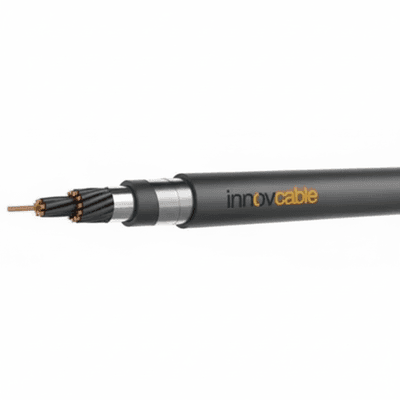

DESIGN DO PRODUTO
  • Condutor encordoado formado por fios de cobre eletrolítico nu, têmpera mole, encordoamento classe 5 NBR NM 280.
  • Isolação em composto (HEPR - borracha de etilenopropileno) 90°C.
  • Separador em fita de poliéster e blindagem coletiva em fita de poliéster aluminizada com fio dreno de cobre estanhado.
  • Capa intermediaria em composto termoplástico livre de halogênio e retardante de chama (SHF1).
  • Aplicação de trança de aço galvanizado.
  • Fita não-higroscópica.
  • Cobertura em composto termoplástico livre de halogênio e retardante de chama (SHF1) na cor preta.
DETALHES

Benefícios

  • Segurança aprimorada: Composto não halogenado com baixa emissão de fumaça e gases tóxicos em caso de incêndio, ideal para locais com grande concentração de pessoas.
  • Alta proteção: Blindagem coletiva contra interferências eletromagnéticas e trança de aço galvanizado para proteção mecânica robusta.
  • Resistência superior: Boa flexibilidade e resistência a raios UV, intempéries, umidade e a determinados produtos químicos.
  • Desempenho em altas temperaturas: Suporta temperaturas de operação de até 90°C em regime permanente e picos de 250°C em curto-circuito.
  • Instalação segura: Propriedade de não propagação de chama, aumentando a segurança dos sistemas elétricos.
  • Confiabilidade de sinal: A blindagem em fita de poliéster aluminizada com dreno garante a integridade dos sinais de controle.
  • Durabilidade elevada: A cobertura em SHF1 oferece excelente proteção em ambientes industriais, aumentando a vida útil do cabo.
  • Condutores flexíveis: Formado por fios de cobre com encordoamento classe 5, facilitando a instalação em espaços complexos.
  • Prevenção de corrosão: Por não emitir gases corrosivos durante a queima, protege equipamentos eletrônicos sensíveis na mesma área.
  • Versatilidade de construção: Pode ser fabricado com diferentes configurações e materiais para atender a projetos específicos.

Aplicações

  • Automação industrial: Circuitos de controle, comando e sinalização de equipamentos elétricos em áreas industriais e usinas.
  • Infraestrutura crítica: Instalações em subestações e sistemas de geração de energia que exigem máxima confiabilidade.
  • Sistemas microprocessados: Ligação de máquinas, botoeiras e cabeamento estruturado que necessitam de proteção contra ruídos.
  • Indústria química: Aplicações em ambientes agressivos devido à sua resistência a diversos agentes químicos.
  • Instalações fixas: Montagem em eletrodutos, canaletas, eletrocalhas e painéis elétricos em geral.
  • Edificações comerciais e públicas: Circuitos de distribuição em locais com alta concentração de pessoas, como hospitais e shoppings.
  • Painéis de controle: Conexão de componentes em painéis de comando, garantindo organização e segurança.
  • Sistemas de segurança: Alimentação e controle de equipamentos críticos onde a integridade do sistema é fundamental.
  • Equipamentos pesados: Ligação de máquinas e equipamentos que requerem proteção mecânica adicional.
  • Projetos customizados: Utilizado em diversas aplicações que demandam configurações especiais de cabos de controle.
DADOS TÉCNICOS
Informações Gerais
Marca INNOVCABLE
Tipo de Produto Cabo de controle com isolação em HEPR, não halogenado (ATOX), com blindagem em fita e proteção mecânica em trança de aço (BF TA).
Parâmetros Elétricos
Tensão de Isolamento 500V (para seções de até 1,0mm²) / 1000V (para seções de 1,50mm² a 10,00mm²)
Ensaios de Rotina Resistência elétrica do condutor a 20°C, Tensão elétrica em Corrente Alternada, Resistência de isolamento.
Design do Produto
Material do Condutor Fios de cobre eletrolítico nu, têmpera mole.
Design do Condutor Encordoamento classe 5, conforme NBR NM 280.
Material Base da Isolação da Veia Composto de borracha de etilenopropileno (HEPR).
Identificação das Vias Veias pretas ou brancas numeradas sequencialmente.
Código de cores das vias Pode ser construído com veias coloridas sob consulta.
Inclui condutor de proteção (Terra) Disponível com uma via verde sob consulta.
Separador Interno Fita de poliéster.
Blindagem Coletiva Fita de poliéster aluminizada com fio dreno de cobre estanhado para proteção contra interferências eletromagnéticas.
Material Base da Capa Intermediária Composto termoplástico livre de halogênio e retardante de chama (SHF1).
Proteção Mecânica Trança de aço galvanizado.
Separador Externo Fita não-higroscópica.
Material da Cobertura Externa Composto termoplástico livre de halogênio e retardante de chama (SHF1).
Cor da Cobertura Preta.
Características do Produto
Área de Aplicação Instalações fixas em circuitos de controle, comando, sinalização, automação de subestações, áreas industriais e locais com grande concentração de pessoas (conforme NBR 5410 e NBR 13570).
Instalação Para instalações fixas em eletrodutos, canaletas, banco de dutos, eletrocalhas e painéis elétricos.
Temperatura em Regime Permanente +90 °C.
Temperatura de Curto-Circuito +250 °C (duração máxima de 5s).
Retardante de chama Sim, conforme NBR NM IEC 60332-3-23 (Categoria B).
Livre de halogênio Sim, composto não halogenado (Atox).
Emissão de Fumaça e Gases Baixa emissão de fumaça e gases tóxicos/corrosivos.
Resistente a UV Sim.
Resistente a químicos Resistência a determinados produtos químicos.
Resistente a umidade Sim, resistente a intempéries e umidade.
Opções de Construção (Sob Consulta)
Condutor Opcional Cobre estanhado ou encordoamento Classe 2.
Isolação Opcional PVC/E (105°C), PVC/A (70°C), PE (80°C).
Cobertura Opcional PE, PVC/E, PVC/ST2, PVC especial resistente a óleos e graxas, LSZH.
Configurações Opcionais Fabricado em outras seções, dimensionais ou materiais a pedido do cliente.
Normas Aplicáveis
ABNT NBR 16442 Requisitos de desempenho para cabos de controle não halogenados.
ABNT NBR NM 280 Condutores de cabos isolados.
NBR NM IEC 60332-3-23 Ensaio de queima vertical na fonte de chama.
ABNT NBR 6251 Cabos de potência com isolação extrudada.
Referências de Aplicação NBR 5410 e NBR 13570.
TABELA DE DIMENSIONAIS



Seção Nominal (mm²) Número de Condutores Diâmetro Externo (mm) Peso Nominal (kg/km)
0,50 2 8,68 117,32
0,50 3 8,95 132,85
0,50 4 9,77 163,34
0,50 5 9,92 185,84
0,50 6 10,44 200,98
0,50 7 10,44 210,11
0,50 8 10,99 227,48
0,50 9 12,49 268,11
0,50 10 12,89 288,70
0,50 11 12,89 296,47
0,50 12 13,10 312,31
0,50 13 13,56 332,76
0,50 14 13,56 340,19
0,50 15 14,07 365,21
0,50 16 14,07 372,36
0,50 17 14,60 392,96
0,50 18 14,60 399,65
0,50 19 14,60 406,48
0,50 20 15,36 436,53
0,50 21 15,88 452,53
0,50 22 15,88 463,41
0,50 23 15,88 478,69
0,50 24 15,88 485,02
0,50 25 15,88 500,14
0,75 2 9,10 129,77
0,75 3 9,41 149,09
0,75 4 10,31 192,44
0,75 5 10,48 211,75
0,75 6 11,07 230,61
0,75 7 11,07 243,29
0,75 8 11,69 264,66
0,75 9 13,31 310,85
0,75 10 13,76 335,30
0,75 11 13,76 346,44
0,75 12 13,97 366,27
0,75 13 14,49 390,55
0,75 14 14,49 401,32
0,75 15 15,06 430,19
0,75 16 15,06 440,64
0,75 17 15,65 465,10
0,75 18 15,65 475,04
0,75 19 15,65 485,12
0,75 20 16,47 519,78
0,75 21 17,06 539,61
0,75 22 17,06 553,71
0,75 23 17,06 572,21
0,75 24 17,06 581,74
0,75 25 17,06 600,06
1,00 2 9,46 141,10
1,00 3 9,79 164,00
1,00 4 10,78 213,14
1,00 5 10,96 235,63
1,00 6 11,61 258,03
1,00 7 11,61 274,09
1,00 8 12,28 299,23
1,00 9 14,01 350,53
1,00 10 14,50 378,62
1,00 11 14,50 393,01
1,00 12 14,71 416,60
1,00 13 15,27 444,51
1,00 14 15,27 458,49
1,00 15 15,89 491,02
1,00 16 15,89 504,64
1,00 17 16,54 532,76
1,00 18 16,54 545,82
1,00 19 16,54 559,05
1,00 20 17,42 598,01
1,00 21 18,06 621,46
1,00 22 18,06 638,68
1,00 23 18,06 660,29
1,00 24 18,06 672,91
1,00 25 18,06 694,33
1,50 2 10,02 160,30
1,50 3 10,39 189,54
1,50 4 11,51 248,46
1,50 5 11,72 276,67
1,50 6 12,45 305,34
1,50 7 12,45 327,42
1,50 8 13,20 359,19
1,50 9 15,10 419,21
1,50 10 15,66 453,74
1,50 11 15,66 473,93
1,50 12 15,87 504,13
1,50 13 16,51 538,46
1,50 14 16,51 558,19
1,50 15 17,21 597,15
1,50 16 17,21 616,46
1,50 17 17,94 651,03
1,50 18 17,94 669,72
1,50 19 17,94 688,60
1,50 20 18,90 735,00
1,50 21 19,63 764,86
1,50 22 19,63 787,67
1,50 23 19,63 814,87
1,50 24 19,63 833,06
1,50 25 19,63 860,05
2,50 2 11,61 216,84
2,50 3 12,33 263,95
2,50 4 13,86 351,70
2,50 5 14,14 395,75
2,50 6 15,14 442,10
2,50 7 15,14 481,06
2,50 8 16,17 531,65
2,50 9 18,62 617,14
2,50 10 19,39 669,89
2,50 11 19,39 706,25
2,50 12 19,60 755,18
2,50 13 20,46 807,64
2,50 14 20,46 843,36
2,50 15 21,43 900,57
2,50 16 21,43 935,74
2,50 17 22,43 988,52
2,50 18 22,43 1022,83
2,50 19 22,43 1057,41
2,50 20 23,67 1125,22
2,50 21 24,67 1173,20
2,50 22 24,67 1211,52
2,50 23 24,67 1254,24
2,50 24 24,67 1287,86
2,50 25 24,67 1330,28
4,00 2 13,04 268,31
4,00 3 13,62 330,09
4,00 4 15,34 440,60
4,00 5 15,66 497,83
4,00 6 16,78 558,67
4,00 7 16,78 611,55
4,00 8 17,94 677,48
4,00 9 20,64 782,40
4,00 10 21,50 849,98
4,00 11 21,50 899,69
4,00 12 21,71 963,41
4,00 13 22,69 1030,59
4,00 14 22,69 1079,55
4,00 15 23,77 1151,52
4,00 16 23,77 1199,81
4,00 17 24,89 1267,37
4,00 18 24,89 1314,63
4,00 19 24,89 1362,21
4,00 20 26,26 1446,48
4,00 21 27,39 1509,13
4,00 22 27,39 1560,31
4,00 23 27,39 1615,88
4,00 24 27,39 1662,30
4,00 25 27,39 1717,52
