Cabo de Potência e Controle; Blindado em Fita; Max. 10,00mm²; Até 1,0mm² 500V; De 1,50mm² a 10,00mm² 1000V;  2 a 56 condutores; Veias Numeradas; HEPR/SHF1;  Antichama; +70°C

Cabo de Controle/Comando Blindado em Fita (BF) ATOX HEPR/SHF1 – NBR 16442

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo de Controle Atox: A Máxima Segurança para Instalações CríticasDesenvolvido para as mais exigentes instalações elétricas de controle e comando. Este cabo combina tecnologia de ponta, flexibilidade e a máxima proteção, garantindo a integridade do seu sistema e a segurança das pessoas, mesmo nas condições mais críticas e adversas.
  • Máxima Segurança Contra Incêndio: Composto não halogenado com baixa emissão de fumaça e gases tóxicos.
  • Proteção Eletromagnética Superior: Blindagem coletiva que protege contra interferências e garante a pureza do sinal.
  • Flexível e Resistente: Alta flexibilidade para fácil instalação e grande resistência a UV, umidade e intempéries.
  • Ampla Gama de Aplicações: Automação, painéis, usinas e locais com grande circulação de pessoas.
  • Alta Performance e Confiabilidade: Isolação HEPR para operar em até 90°C, garantindo um desempenho superior e contínuo.
DESIGN DO PRODUTO

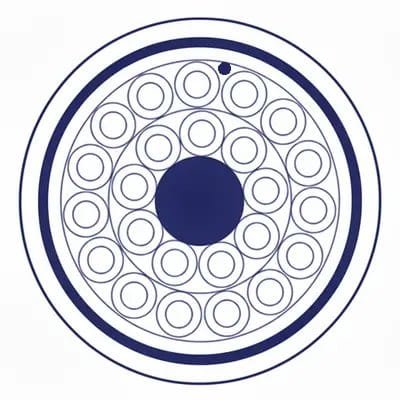

  • Condutor encordoado formado por fios de cobre eletrolítico nu, têmpera mole, encordoamento classe 5 NBR NM 280.
  • Isolação em composto (HEPR - borracha de etilenopropileno) 90°C.
  • Separador em fita de poliéster e blindagem coletiva em fita de poliéster aluminizada com fio dreno de cobre estanhado.
  • Cobertura em composto termoplástico livre de halogênio e retardante de chama (SHF1) na cor preta.
  • Identificação: Veias pretas numeradas sequencialmente, opcional com com uma via verde (condutor de proteção).
DETALHES

Benefícios

  • Segurança Aprimorada: Composto não halogenado com baixa emissão de fumaça e gases tóxicos.
  • Proteção de Equipamentos: Não libera gases corrosivos durante a queima, protegendo painéis e eletrônicos.
  • Sinal sem Interferência: Blindagem coletiva que protege contra interferências eletromagnéticas externas.
  • Alta Flexibilidade: Condutores classe 5 que facilitam a instalação em locais de difícil acesso e curvas.
  • Ampla Temperatura de Operação: Isolação em HEPR para operar continuamente em temperaturas de até 90°C.
  • Resistência a Intempéries: Boa resistência contra raios UV, umidade e diversos agentes químicos.
  • Prevenção Contra Chamas: Cobertura com propriedades retardantes à chama, aumentando a segurança local.
  • Conformidade com Normas: Atende aos requisitos da NBR 13570 para locais com grande afluência de público.
  • Maior Confiabilidade do Sistema: Ideal para equipamentos críticos, onde a continuidade da operação é essencial.
  • Instalação Versátil: Adequado para uso em eletrodutos, leitos, painéis e canaletas.

Aplicações

  • Automação Industrial: Circuitos de controle, comando e sinalização de máquinas e equipamentos.
  • Usinas e Subestações: Utilizado em sistemas de automação de subestações e em usinas geradoras.
  • Edificações Comerciais: Instalações em áreas com grande concentração de pessoas como hospitais e shoppings.
  • Indústrias Químicas: Aplicações em áreas industriais que necessitam de cabos com maior resistência.
  • Painéis de Comando: Interligação de botoeiras, sistemas microprocessados e outros componentes elétricos.
  • Sistemas Críticos: Cabeamento em locais com equipamentos sensíveis que exigem maior confiabilidade.
  • Cabeamento Estruturado: Empregado em sistemas que demandam proteção contra interferência eletromagnética.
  • Circuitos de Alimentação: Para alimentação e distribuição de energia em instalações fixas e seguras.
  • Infraestrutura Predial: Instalações em eletrodutos, eletrocalhas e leitos em plantas industriais e comerciais.
  • Equipamentos Elétricos: Conexões para comando e alimentação em equipamentos elétricos diversos.
DADOS TÉCNICOS
Informações Gerais
MarcaINNOVCABLE
Tipo de ProdutoCabo de controle não halogenado (ATox), com baixa emissão de fumaça (BF), para instalações fixas.
ModeloBF ATOX HEPR/SHF1 – NBR 16442
Parâmetros Elétricos
Tensão de IsolamentoAté 1,0 mm²: 500V | De 1,50 mm² a 10,00 mm²: 1000V
Ensaios de RotinaResistência elétrica do condutor a 20°C, Tensão elétrica em CA, Resistência de isolamento.
Design do Produto
Material do CondutorFios de cobre eletrolítico nu, têmpera mole.
Classe do CondutorEncordoamento classe 5, conforme NBR NM 280.
Material da Isolação da VeiaComposto de borracha de etilenopropileno (HEPR).
SeparadorFita de poliéster.
BlindagemColetiva, em fita de poliéster aluminizada com fio dreno de cobre estanhado.
Material da Cobertura ExternaComposto termoplástico livre de halogênio e retardante de chama (SHF1).
Cor da CoberturaPreta.
Identificação das ViasVeias pretas ou brancas numeradas sequencialmente.
Condutor de Proteção (Terra)Pode ser fabricado com uma via verde, sob pedido.
Opções de Construção (sob consulta)Condutor de cobre estanhado, Classe 2, outras isolações (PVC, PE), outras coberturas (PE, PVC/ST2), e cobertura cilíndrica para áreas classificadas (Ex).
Características do Produto
Área de AplicaçãoInstalações fixas em circuitos de controle, comando e sinalização de equipamentos elétricos, automação de subestações, usinas, áreas industriais e locais com grande concentração de pessoas.
Métodos de InstalaçãoEletrodutos (embutidos ou expostos), canaletas, banco de dutos, eletrocalhas, leitos e painéis elétricos.
Temperatura, regime permanente+90 °C.
Temperatura, curto-circuito+250 °C (duração máxima de 5s).
Comportamento em FogoRetardante de chama, com baixa emissão de fumaça e gases tóxicos/corrosivos.
Livre de halogênioSim.
Resistente a UVSim.
Resistência AdicionalResistente a intempéries, umidade e determinados produtos químicos.
FlexibilidadeBoa flexibilidade para instalações fixas.
Proteção contra InterferênciaSim, possui blindagem coletiva contra interferências eletromagnéticas.
Normas Aplicáveis
PrincipalABNT NBR 16442
Construção do CondutorABNT/MERCOSUL NM-280
Retardância à ChamaNBR NM IEC 60332-3-23 (Categoria B)
Outras NormasABNT NBR 6251
Referências de InstalaçãoNBR 5410 e NBR 13570
Dados Dimensionais
Seções Nominais DisponíveisDe 0,50 mm² a 10,00 mm².
Diâmetro ExternoVariável conforme a seção e o número de condutores. Consultar o datasheet para tabelas dimensionais completas.
TABELA DE DIMENSIONAIS



Número de CondutoresDiâmetro Externo (mm) Seção 0,50 mm²Diâmetro Externo (mm) Seção 0,75 mm²Diâmetro Externo (mm) Seção 1,00 mm²Diâmetro Externo (mm) Seção 1,50 mm²Diâmetro Externo (mm) Seção 2,50 mm²Diâmetro Externo (mm) Seção 4,00 mm²Diâmetro Externo (mm) Seção 6,00 mm²Diâmetro Externo (mm) Seção 10,00 mm²
28,678,699,059,6111,3412,6314,1016,14
38,948,999,389,9811,8513,2114,7816,97
49,759,9010,3711,1013,3614,9316,7919,45
59,9010,0710,5511,3113,6415,2517,1619,91
610,4310,6611,2012,0414,6316,3718,4821,53
710,4310,6611,2012,0414,6316,3718,4821,53
810,9811,2711,8612,7915,6517,5319,8323,20
912,4712,9013,6014,6918,0820,2322,9326,92
1012,8813,3514,0915,2518,8421,0923,9328,16
1112,8813,3514,0915,2518,8421,0923,9328,16
1213,0913,5614,3015,4619,0521,3024,1428,37
1313,5514,0714,8616,0919,9122,2725,2829,77
1413,5514,0714,8616,0919,9122,2725,2829,77
1514,0614,6515,4816,8020,8723,3626,5531,33
1614,0614,6515,4816,8020,8723,3626,5531,33
1714,5915,2416,1317,5321,8524,4827,8632,95
1814,5915,2416,1317,5321,8524,4827,8632,95
1914,5915,2416,1317,5321,8524,4827,8632,95
2015,3416,0617,0018,4923,0925,8529,4334,84
2115,8716,6517,6519,2224,0826,9730,7436,46
2215,8716,6517,6519,2224,0826,9730,7436,46
2315,8716,6517,6519,2224,0826,9730,7436,46
2415,8716,6517,6519,2224,0826,9730,7436,46
2515,8716,6517,6519,2224,0826,9730,7436,46
