Cabo de potência para balizamento em aeroportos;  Blindado; 5 kV; 1 condutor;  8 AWG / 6,00mm²;  EPR / CPE;  85°C

Cabo de Balizamento Auxílio Luminosos Aeroporto FAA L-824 B BLINDADO (SHIELDED) 5KV

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo de Balizamento para Aeroportos: Segurança e Desempenho IncomparáveisDesenvolvido para as mais críticas operações em pistas de pousos e decolagens em aeródromos. Este cabo possui construção superior, garantindo máxima confiabilidade, segurança e durabilidade para a sinalização luminosa, elementos essenciais para assegurar a continuidade e a eficiência das operações em seu aeroporto sob as condições mais severas.
  • Projetado para Máxima Segurança: Ideal para circuitos primários em série de 5kV, com isolação e cobertura reforçadas.
  • Blindagem Eletrostática Superior: Malha de cobre que garante a proteção do circuito e a segurança operacional.
  • Performance e Confiabilidade: Isolamento em EPR e cobertura em CPE, resistentes a intempéries, umidade e abrasão.
  • Resistente a Elementos Químicos e Mecânicos: Suporta óleos, graxas, ozônio e raios UV.
  • Padrão de Qualidade Assegurado: Atende às rigorosas normas FAA L-824, garantindo um produto de altíssima performance.

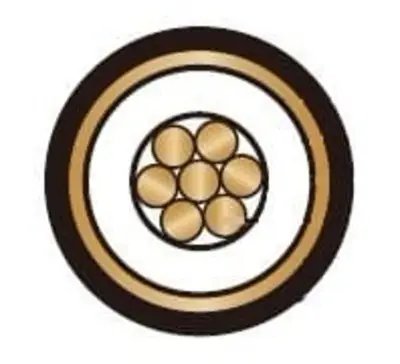

DESIGN DO PRODUTO
  • Condutor: Cobre Trançado nu
  • Isolamento: EPR
  • Camada semicondutora: Fita semicondutora aplicada helicoidalmente
  • Blindagem: Blindado em fita de cobre
  • Separador: Fita separadora
  • Capa Externa: CPE
  • Fabricado na cor preta RAL 9005
  • Voltagem nominal: 5,0 KV
DETALHES

Benefícios

  • Segurança Máxima: Composto livre de halogênio (LSZH) que garante baixa emissão de fumaça e gases tóxicos em caso de incêndio.
  • Alta Durabilidade: Cobertura com excelente resistência a abrasão, óleos, umidade, ozônio e raios solares.
  • Confiabilidade de Sinal: Blindagem com fita de cobre que assegura proteção total contra interferências eletromagnéticas.
  • Isolamento Superior: Isolação em EPR para suportar tensões de 5kV com máxima segurança e desempenho elétrico.
  • Conformidade Assegurada: Projetado e fabricado em total conformidade com a norma FAA L-824, garantindo padrão internacional.
  • Instalação Facilitada: Alta flexibilidade que simplifica o manuseio e a instalação em dutos e canaletas subterrâneas.
  • Conexão Estável: Condutor de cobre estanhado que previne a oxidação e assegura uma conexão elétrica confiável e duradoura.
  • Propriedade Antichama: Materiais com característica antichama que elevam a segurança de toda a infraestrutura aeroportuária.
  • Operação Contínua: Robusto para operar em condições adversas, minimizando falhas e custos de manutenção no sistema.
  • Longa Vida Útil: Materiais de alta qualidade que resistem à degradação, garantindo maior longevidade ao investimento.

Aplicações

  • Circuitos em Série: Conexão entre reguladores de corrente constante e transformadores do circuito de iluminação primário.
  • Luzes de Pista (RWY): Alimentação dos sistemas de balizamento que delimitam as pistas de pouso e decolagem.
  • Luzes de Táxi (TWY): Energização da iluminação das pistas de taxiamento para orientação segura de aeronaves em solo.
  • Sistemas de Aproximação (ALS): Fornecimento de energia para as luzes que guiam os pilotos durante os procedimentos de pouso.
  • Iluminação de Pátios: Uso em circuitos para iluminar pátios de estacionamento de aeronaves e áreas de manobra.
  • Infraestrutura Subterrânea: Instalação em dutos, bancos de dutos ou diretamente enterrado para alimentar a rede de balizamento.
  • Sistemas PAPI/VASIS: Alimentação de sistemas visuais que indicam a rampa de aproximação correta para o piloto.
  • Sinalização de Aeródromos: Uso geral em toda a malha elétrica de sinalização luminosa de aeroportos e heliportos.
  • Barras de Parada (Stopway): Energização de luzes em pontos de espera e cruzamentos de pistas para controle de tráfego.
  • Modernização de Aeroportos: Solução ideal para projetos de atualização e expansão da infraestrutura de iluminação.
DADOS TÉCNICOS



Informações Gerais
MarcaInnovcable
Tipo de ProdutoCabo de energia primário para circuitos em série de iluminação de aeroportos (FAA L-824 Tipo B).
Parâmetros Elétricos
Voltagem Nominal5 kV
Design do Produto
Material do CondutorFios de cobre nu, têmpera mole.
Design do CondutorEncordoamento classe 2.
Inclui condutor de proteção (Terra)Não
BlindadoSim, com fita de cobre aplicada helicoidalmente sobre a isolação.
Formato do CaboRedondo
Material Base da Isolação da VeiaComposto Elastomérico EPR 90°C.
Material Base da Cobertura ExternaPolietileno termoplástico (PE).
Cor da CoberturaPreta.
Identificação das ViasNão aplicável (cabo unipolar).
Características do Produto
Área de AplicaçãoCircuitos primários em série para iluminação de aeroportos, pistas de pouso e decolagem. Para instalação em dutos, canaletas ou diretamente enterrados.
Para flexão contínuaNão
Temperatura, instalação fixaNão especificado.
Temperatura máxima no condutor90°C em serviço contínuo.
Retardante de chamaNão especificado.
Resistente a UVSim.
Resistente a umidadeSim.
Resistente a óleoNão especificado.
Normas Aplicáveis
FAA L-824 BSim
ICEA S-96-659/NEMA WC-71Sim
TABELA DE DIMENSIONAIS
Tamanho mm²/AWGCondutor - Nº de FiosCondutor - Diâmetro Externo Aprox. (mm)Isolação - Espessura Nominal (mm)Isolação - Diâmetro Externo Aprox. (mm)Cobertura - Espessura Nominal (mm)Cobertura - Diâmetro Externo Aprox. (mm)Peso Aprox. do Cobre (kg/km)
Resistência Máxima CC do Condutor a 20°C (Ω/km)
1x6 mm273.122.37.721.211.119403.08
1x8AWG73.692.38.290.7611.72252.144
