USO MÓVEIS – NBR

Cabos chatos (Planos) – NBR 8661 / NBR 7286 / INV 9718

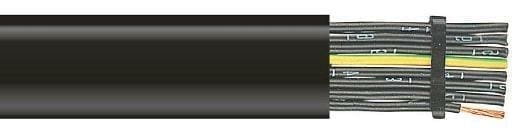

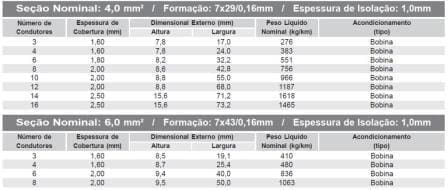

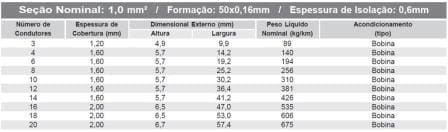

    INNOVCABLE PONTEFLAT 750V 70ºC PVC/PVC

    CONDUTOR: Formado por fios de cobre eletrolítico nu, têmpera mole, encordoamento classe 5.
    ISOLAÇÃO: Composto termoplástico de PVC, para temperatura até 70ºC, antichama.
    CAPA: Composto termoplástico especial de PVC, extra flexível, cor preta, Antichama.

    Identificação

    Veias pretas ou brancas numeradas sequencialmente, pode ser fabricado a pedido do cliente com uma via verde (condutor de proteção). Também pode ser construído com veias coloridas.
    Gravação de identificação externa:
    INNOVCABLE PONTEFLAT n (x) ou (G) mm² 750V OF: XXXX/ANO NBR 8661

    Especificações Aplicáveis

    DIN VDE 0295 CLASSE 5
    IEC 60228 CLASSE 5
    ABNT/MERCOSUL: NM-280 e NM-IEC
    ABNT: NBR7286
    ABNT: NBR6251
    ABNT: NBR 8661

    Aplicações

    Sistema de comando em pontes rolantes, sistema festoon, pórticos, empilhadeiras de minério, enroladores de cabo e esteira porta-cabos, retomadoras e similares.
    CARACTERÍSTICAS TÉCNICAS:
    – Excelente Flexibilidade;
    – Boa resistência à abrasão;
    – Boa resistência à raios solares;
    – Boa resistência ao corte e esmagamento;
    – Boa resistência à graxas, óleos e agentes químicos.

    Temperatura Máxima do Condutor

    EM REGIME CONTÍNUO: 70ºC

    Notas

    G = com 1 condutor verde para terra.
    x = sem condutor verde para terra.
    – Podemos produzir sob consultas diversas outras opções e configurações de cabos.
    – A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

    Download PDF PortuguêsDownload PDF EnglishDownload PDF Español

    INNOVCABLE PONTEFLAT 0,6/1KV 70ºC PVC/PVC

    CONDUTOR: Formado por fios de cobre eletrolítico nu, têmpera mole, encordoamento classe 5.
    ISOLAÇÃO: Composto termoplástico de PVC, para temperatura até 70ºC, antichama.
    CAPA: Composto termoplástico especial de PVC, extra flexível, cor preta, Antichama.

    Identificação

    Veias pretas ou brancas numeradas sequencialmente, pode ser fabricado a pedido do cliente com uma via verde (condutor de proteção). Também pode ser construído com veias coloridas.
    Gravação de identificação externa:
    INNOVCABLE PONTEFLAT n (x) ou (G) mm² 0,6/1KV 70ºC PVC/PVC OF: XXXX/ANO INV 9718

    Especificações Aplicáveis

    DIN VDE 0295 CLASSE 5
    IEC 60228 CLASSE 5
    ABNT/MERCOSUL: NM-280 e NM-IEC
    ABNT: NBR7288
    ABNT: NBR6251
    INV 9718 (especificação interna Innovcable)

    Aplicações

    Sistema de comando em pontes rolantes, sistema festoon, pórticos, empilhadeiras de minério, enroladores de cabo e esteira porta-cabos, retomadoras e similares.
    CARACTERÍSTICAS TÉCNICAS:
    – Excelente Flexibilidade;
    – Boa resistência à abrasão;
    – Boa resistência à raios solares;
    – Boa resistência ao corte e esmagamento;
    – Boa resistência à graxas, óleos e agentes químicos.

    Temperatura Máxima do Condutor

    EM REGIME CONTÍNUO: 70ºC

    Notas

    G = com 1 condutor verde para terra.
    x = sem condutor verde para terra.
    – Podemos produzir sob consultas diversas outras opções e configurações de cabos.
    – A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

    Download PDF PortuguêsDownload PDF EnglishDownload PDF Español

    INNOVCABLE PONTEFLAT 0,6/1KV 90ºC HEPR/PVC – NBR 7286

    CONDUTOR: Formado por fios de cobre eletrolítico nu, têmpera mole, encordoamento classe 5.
    ISOLAÇÃO: Composto extrudado termofixo de borracha etileno-propileno (HEPR).
    CAPA: Composto termoplástico especial de PVC ST-2, extra flexível, cor preta, Antichama.

    Identificação

    Veias pretas ou brancas numeradas sequencialmente, pode ser fabricado a pedido do cliente com uma via verde (condutor de proteção). Também pode ser construído com veias coloridas.
    Gravação de identificação externa:
    INNOVCABLE PONTEFLAT 90ºC n (x) ou (G) mm² 0,6/1KV 90ºC HEPR/PVC OF: XXXX/ANO NBR 7286

    Especificações Aplicáveis

    DIN VDE 0295 CLASSE 5
    IEC 60228 CLASSE 5
    ABNT/MERCOSUL: NM-280 e NM-IEC
    ABNT: NBR7286
    ABNT: NBR6251

    Aplicações

    Sistema de comando em pontes rolantes, sistema festoon, pórticos, empilhadeiras de minério, enroladores de cabo e esteira porta-cabos, retomadoras e similares.
    CARACTERÍSTICAS TÉCNICAS:
    – Excelente Flexibilidade;
    – Boa resistência à abrasão;
    – Boa resistência à raios solares;
    – Boa resistência ao corte e esmagamento;
    – Boa resistência à graxas, óleos e agentes químicos.

    Temperatura Máxima do Condutor

    EM REGIME CONTÍNUO: 90ºC

    Notas

    G = com 1 condutor verde para terra.
    x = sem condutor verde para terra.
    – Podemos produzir sob consultas diversas outras opções e configurações de cabos.
    – A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

    Download PDF PortuguêsDownload PDF EnglishDownload PDF Español

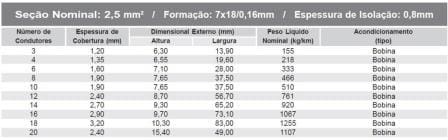

    INNOVCABLE PONTEPRENE 750V 130ºC CHATO BORRACHA

    CONDUTOR: Formado por fios de cobre eletrolítico nu ou estanhado, têmpera mole, encordoamento classe 5.
    ISOLAÇÃO: Composto Elastomérico CECO™ para temperatura até 130ºC.
    CAPA: Composto Elastomérico CEAC™ na cor preta, resistente a chama.

    Identificação

    Veias pretas ou brancas numeradas sequencialmente, pode ser fabricado a pedido do cliente com uma via verde (condutor de proteção). Também pode ser construído com veias coloridas.
    Gravação de identificação externa:
    INNOVCABLE PONTEPRENE n (x) ou (G) mm² 750V 130ºC OF: XXXX/ANO INV 9718

    Especificações Aplicáveis

    DIN VDE 0295 CLASSE 5
    IEC 60228 CLASSE 5
    ABNT/MERCOSUL: NM-280 e NM-IEC
    ABNT: NBR7286
    ABNT: NBR6251
    INV 9718 (especificação interna Innovcable)

    Aplicações

    Sistema de comando em pontes rolantes, sistema festoon, pórticos, empilhadeiras de minério, enroladores de cabo e esteira porta-cabos, retomadoras e similares.

    CARACTERÍSTICAS TÉCNICAS:
    – Ótima Flexibilidade;
    – Boa resistência à abrasão, torção e arraste;
    – Boa resistência à raios solares Ultra Violeta (UV), condições climáticas diversas e situações de extrema exposição a intempéries
    – Boa resistência ao corte e esmagamento;
    – Boa resistência à graxas, óleos, hidrocarbonetos e agentes químicos.
    – Boa resistência ao calor – possuí ótimo desempenho em condições de alta temperatura.
    – Boa resistência a detergentes, fluidos aquosos, ácidos, bases, soluções salinas.
    – Resistente a chama.

    Temperatura Máxima do Condutor

    EM REGIME CONTÍNUO: 130ºC

    Notas

    G = com 1 condutor verde para terra.
    x = sem condutor verde para terra.
    – Podemos produzir sob consultas diversas outras opções e configurações de cabos.
    – A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.

    Download PDF PortuguêsDownload PDF EnglishDownload PDF Español

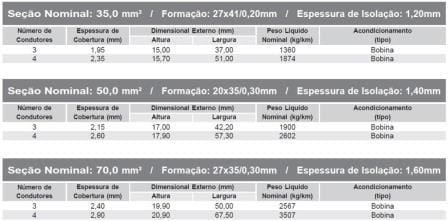

    INNOVCABLE PONTEPRENE 0,6/1KV 130ºC CHATO BORRACHA

    CONDUTOR: Formado por fios de cobre eletrolítico nu ou estanhado, têmpera mole, encordoamento classe 5.
    ISOLAÇÃO: Composto Elastomérico CECO™ para temperatura até 130ºC.
    CAPA: Composto Elastomérico CEAC™ na cor preta, resistente a chama.

    Identificação

    Veias pretas ou brancas numeradas sequencialmente, pode ser fabricado a pedido do cliente com uma via verde (condutor de proteção). Também pode ser construído com veias coloridas.
    Gravação de identificação externa:
    INNOVCABLE PONTEPRENE n (x) ou (G) mm² 0,6/1KV 130ºC OF: XXXX/ANO INV 9718

    Especificações Aplicáveis

    DIN VDE 0295 CLASSE 5
    IEC 60228 CLASSE 5
    ABNT/MERCOSUL: NM-280 e NM-IEC
    ABNT: NBR7286
    ABNT: NBR6251
    INV 9718 (especificação interna Innovcable)

    Aplicações

    Sistema de comando em pontes rolantes, sistema festoon, pórticos, empilhadeiras de minério, enroladores de cabo e esteira porta-cabos, retomadoras e similares.

    CARACTERÍSTICAS TÉCNICAS:
    – Ótima Flexibilidade;
    – Boa resistência à abrasão, torção e arraste;
    – Boa resistência à raios solares Ultra Violeta (UV), condições climáticas diversas e situações de extrema exposição a intempéries
    – Boa resistência ao corte e esmagamento;
    – Boa resistência à graxas, óleos, hidrocarbonetos e agentes químicos.
    – Boa resistência ao calor – possuí ótimo desempenho em condições de alta temperatura.
    – Boa resistência a detergentes, fluidos aquosos, ácidos, bases, soluções salinas.
    – Resistente a chama.

    Temperatura Máxima do Condutor

    EM REGIME CONTÍNUO: 130ºC

    Notas

    G = com 1 condutor verde para terra.
    x = sem condutor verde para terra.
    – Podemos produzir sob consultas diversas outras opções e configurações de cabos.
    – A Innovcable se reserva o direito de alterar este catálogo sem nenhum aviso prévio.
