Maritimus® Cabo Naval Unipolar de Potência e Controle; Blindado; Max. 120,00mm²; 0,6/1 kV; 1 condutor; MICA / HEPR / SHF1; Fire Resistant; +90°C; IEC 60092; 60331

MariTimus® Cabo Naval Unipolar de Potência e Controle 0,6/1 kV MICA / HEPR / SHF1 (LSOH) Blindado e Fire Resistant IEC 60331

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo Naval Fire Resistant MariTimus® de Alta Performance para Segurança InsuperávelProjetado para as condições mais extremas em navios e unidades offshore. Este cabo garante que circuitos de segurança e instalações críticas operem com máxima confiabilidade, protegendo vidas e equipamentos contra as ameaças do fogo e interferências elétricas.
  • Segurança Máxima Contra Incêndio: Resistente ao fogo, retardante de chamas e livre de halogênios, garantindo evacuação segura, conforme a IEC 60331.
  • Proteção Eletromagnética Superior: A blindagem com trança de cobre reduz interferências, protegendo os sistemas eletrônicos sensíveis.
  • Compostos Nobres e Duráveis: Revestimento LSOH (SHF1) de baixa emissão de fumaça, ideal para áreas confinadas.
  • Instalação Versátil e Segura: Perfeito para instalações fixas em conveses abertos e em circuitos de segurança.
  • Um Investimento Inteligente: Garante a integridade das suas operações com um cabo projetado para durar nos ambientes mais hostis.

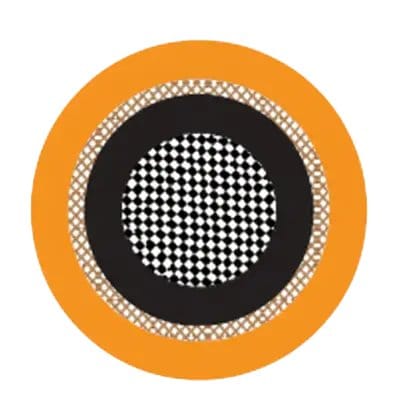

DESIGN DO PRODUTO
  • Condutor de cobre estanhado trançado classe 5. Condutores de cobre nú ou classe 2 podem ser oferecidos mediante solicitação.
  • Isolamento: Barreiras corta-fogo MICA + HEPR.
  • Armadura: Malha de fios de cobre estanhado. Pode ser fornecido cobre nú mediante solicitação.
  • Capa externa: LSOH (SHF1). SHF2 pode ser oferecido mediante solicitação.
  • Núcleo único: Cor natural (bege).
  • Cor da Capa Externa: Laranja. Disponível sob solicitação em outras cores.
DETALHES

Benefícios

  • Segurança Máxima Contra Fogo: Cabo com alta resistência ao fogo, projetado para manter a integridade de circuitos de segurança.
  • Proteção Contra Incêndio: Propriedades retardantes à chama que dificultam a propagação do fogo em caso de incêndio.
  • Ambiente Mais Seguro: Revestimento LSOH (Low Smoke Zero Halogen) garante baixa emissão de fumaça e gases tóxicos.
  • Sinal Sem Interferência: A blindagem com trança de cobre estanhada oferece proteção eficaz contra interferências eletromagnéticas e de rádio.
  • Isolamento de Alta Performance: Composto por HEPR com barreiras anti-fogo, assegurando confiabilidade elétrica e térmica.
  • Ampla Faixa de Temperatura: Operação segura e confiável em temperaturas que variam de -20°C a +90°C.
  • Alta Condutividade: Condutor de cobre trançado classe 5 que assegura uma transmissão de energia eficiente.
  • Facilidade de Instalação: Raio de curvatura otimizado que facilita a montagem em instalações fixas e complexas.
  • Durabilidade em Ambientes Hostis: Construído para suportar as condições adversas de instalações navais e offshore.
  • Conformidade com Normas: Atende a rigorosos padrões internacionais do setor, como IEC 60092-353 e IEC 60331-21.

Aplicações

  • Plataformas Offshore: Alimentação de energia e sistemas de controle em unidades de perfuração e produção.
  • Navios de Passageiros e Carga: Distribuição elétrica em salas de máquinas, passagens e áreas comuns.
  • Circuitos de Segurança Críticos: Ideal para sistemas de alarme, bombas de incêndio e iluminação de emergência.
  • Instalações em Convés Aberto: Perfeito para circuitos expostos ao ambiente marinho, onde a resistência é fundamental.
  • Sistemas de Controle Naval: Conexão de painéis de comando, automação e instrumentação a bordo.
  • Equipamentos Eletrônicos: Protege sistemas de navegação e comunicação contra interferências elétricas.
  • Embarcações de Apoio: Utilizado em rebocadores, navios de abastecimento (PSV) e outras embarcações de serviço.
  • Estaleiros: Empregado em novas construções e projetos de reparo naval que exigem máxima segurança.
  • Sistemas de Propulsão: Fiação de componentes elétricos em sistemas de propulsão e manobra.
  • Unidades Flutuantes (FPSO): Para instalações fixas em unidades flutuantes de produção, armazenamento e transferência.
DADOS TÉCNICOS
Informações Gerais
MarcaInnovcable
Linha de ProdutoMariTimums® Fire Resistant 0.6/1 kV
Tipo de ProdutoCabos de Potência e Controle Resistentes ao Fogo para Aplicações Marítimas e Offshore (Unifilar).
Área de AplicaçãoPara instalações fixas em navios e unidades offshore em todas as localizações e em convés aberto em circuitos de segurança onde a resistência ao fogo é necessária. A boa qualidade da blindagem também reduz a interferência de rádio e influências elétricas em instalações eletrônicas.
Parâmetros Elétricos
Voltagem Nominal0.6/1 kV
Design do Produto
Material do CondutorCobre estanhado trançado. Pode ser fornecido em cobre nú sob consulta.
Design do CondutorCondutor de cobre trançado classe 5. Pode ser fornecido sob consulta classe 2.
 Material Base da Isolação da VeiaBarreiras contra fogo MICA TAPE + HEPR (Borracha de etileno propileno de alta qualidade).
BlindagemMalha de fios de cobre estanhada. Pode ser fornecida sob consulta em cobre nú.
Material Base da Cobertura ExternaLSOH (SHF1) - Baixa emissão de fumaça e zero halogênio. Cor Laranja, pode ser fornecido sob consulta em outras cores.
Identificação das ViasCor natural (bege).
Características do Produto
Resistente ao FogoSim, de acordo com a IEC 60331-21.
Retardante de chamaSim, de acordo com a IEC 60332-1 e IEC 60332-3-22.
Livre de halogênioSim, de acordo com a IEC 60754-1/2.
Baixa emissão de fumaçaSim, de acordo com a IEC 61034.
Raio Mín. de Curvatura (instalação fixa)6 x diâmetro externo.
Faixa de Temperatura-20 °C a +90 °C.
Dimensões e Peso (Variações por Modelo)
MFX300-1mG7MZ1-R-1C25Seção: 1x25 mm², Ø Externo: 12.5 mm, Peso: 380 kg/km
MFX300-1mG7MZ1-R-1C35Seção: 1x35 mm², Ø Externo: 13.5 mm, Peso: 480 kg/km
MFX300-1mG7MZ1-R-1C50Seção: 1x50 mm², Ø Externo: 15.5 mm, Peso: 670 kg/km
MFX300-1mG7MZ1-R-1C70Seção: 1x70 mm², Ø Externo: 17.5 mm, Peso: 900 kg/km
MFX300-1mG7MZ1-R-1C95Seção: 1x95 mm², Ø Externo: 19.5 mm, Peso: 1170 kg/km
MFX300-1mG7MZ1-R-1C120Seção: 1x120 mm², Ø Externo: 21.0 mm, Peso: 1430 kg/km
Normas Aplicáveis
DIN 89160/98IEC 60332-1
IEC 60092-353IEC 60332-3-22
IEC 60331-21IEC 60754-1/2
IEC 61034
TABELA DE DIMENSIONAIS
Construção
(Nº de condutores x Seção transversal em mm²)
Espessura Nominal da Isolação
(mm)
Espessura Nominal da Bainha
(mm)
Diâmetro Externo Nominal
(mm)
Peso Nominal
(kg/km)
1×250.91.212.5380
1×350.91.213.5480
1×501.01.315.5670
1×701.11.417.5900
1×951.11.419.51170
1×1201.61.521.01430
