Maritimus® Cabo Naval Instrumentação e Controle; Multipares / Multiternas; Armado Trança de Aço e Blindado; Max. 1,50mm²; 150/250V; 1 a 37 pares / ternas; XLPE / SHF1 / SHF1; Flame Retardant; +90°C; IEC 60092

MariTimus® Cabo Naval de Instrumentação e Controle Multipares / Multiternos 150/250V XLPE / SHF1 / SHF1 (LSOH) Armado Trança de Aço e Blindagem Coletiva Flame Retardant

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo Naval Blindado para Controle e Instrumentação MariTimus® Para transmissão de sinais em sistemas de controle a bordo. Este cabo armado garante comunicação confiável e proteção superior em instalações fixas, onde a integridade dos dados e a segurança são essenciais.
  • Máxima Segurança a Bordo: Baixa fumaça, zero halogênio (LSOH) e retardante à chama. Essencial para proteger vidas.
  • Construção Robusta: Armadura em malha de aço galvanizada que protege contra danos mecânicos, garantindo maior vida útil.
  • Sinal Limpo e Estável: Blindagem geral com fita de Al/poliéster que assegura transmissão de dados livre de interferências.
  • Performance Extrema: Condutores de cobre e isolação XLPE operam com eficiência na faixa de temperatura de -30°C a +90°C.
  • Qualidade Certificada: Fabricado conforme as normas IEC 60092, garantindo total conformidade para o ambiente naval e offshore.

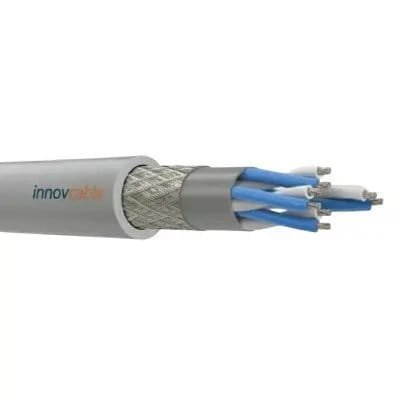

DESIGN DO PRODUTO
  • Condutores: Cobre estanhado trançado Classe 5. Condutor de cobre nú ou classe 2 pode ser fornecido mediante solicitação.
  • Isolação: XLPE.
  • Elemento de Cabeamento: Par/Trio.
  • Blindagem Geral: Fita de Alumínio/poliéster.
  • Capa Interna: LSOH (SHF1). SHF2 mediante solicitação.
  • Armadura: Malha de fios de aço galvanizado.
  • Capa Externa: LSOH (SHF1). SHF2 pode ser oferecido mediante solicitação.
  • Identificação do Núcleo (Par): Branco/azul numerados sequencialmente.
  • Identificação do Núcleo (Trio): Branco/azul/vermelho com número do trio impresso.
  • Capa externa: Cor Cinza.
DETALHES

Benefícios

  • Segurança Aprimorada: Construção com material livre de halogênio (LSOH) e retardante à chama, que garante baixa emissão de fumaça em caso de incêndio.
  • Proteção Mecânica Superior: Armadura de trança de fios de aço galvanizado que oferece excelente resistência contra impactos e esmagamento.
  • Transmissão de Sinal Confiável: A blindagem total com fita de Al/poliéster protege contra interferências eletromagnéticas, assegurando a integridade dos dados.
  • Alta Durabilidade: O isolamento em XLPE e o revestimento duplo LSOH (SHF1) proporcionam longa vida útil mesmo em ambientes marítimos agressivos.
  • Ampla Faixa de Temperatura: Projetado para operar com segurança em temperaturas que variam de -30°C a +90°C.
  • Facilidade na Instalação: Identificação clara dos condutores por cores e números impressos, otimizando o tempo de montagem.
  • Flexibilidade de Aplicação: Adequado para instalações fixas com um raio de curvatura de 6 vezes o diâmetro externo, facilitando a passagem em locais complexos.
  • Conformidade Internacional: Fabricado de acordo com as rigorosas normas IEC 60092, garantindo um padrão de qualidade e segurança global.

Aplicações

  • Instalações Navais e Offshore: Ideal para uso geral em instalações fixas a bordo de navios, plataformas de petróleo e outras embarcações.
  • Navios de Passageiros: Recomendado para áreas que exigem alta segurança, como cruzeiros e balsas, devido às suas propriedades de baixa fumaça e sem halogênio.
  • Embarcações Comerciais: Utilizado em navios de carga, rebocadores e outras embarcações comerciais para sistemas de controle e instrumentação.
  • Sistemas de Controle e Automação: Perfeito para conectar sensores, atuadores e dispositivos de controle em salas de máquinas e pontes de comando.
  • Circuitos de Instrumentação: Garante a transmissão precisa de sinais em sistemas de medição e monitoramento a bordo.
  • Áreas com Risco de Danos Mecânicos: A armadura de cobre o torna ideal para locais onde a proteção do cabo é um requisito essencial.
  • Sistemas de Comunicação a Bordo: Aplicável em redes de comunicação e sinalização que necessitam de proteção contra interferências.
  • Indústria Marítima em Geral: Versátil para diversas aplicações em estaleiros e outras instalações industriais do setor marítimo.
DADOS TÉCNICOS



Informações Gerais
Marca Innovcable
Tipo de Produto Cabos de Instrumentação e Controle, Retardantes de Chama, Armados com Tela Geral (Multipares/Multiternos).
Modelo MariTimus® 150/250V
Parâmetros Elétricos
Voltagem Nominal 150/250V
Design do Produto
Material do Condutor Condutor de cobre estanhado trançado Classe 5. Disponível classe 2 mediante solicitação.
Isolação XLPE.
Elemento de Torção Par/Terno.
Identificação dos Condutores (Par) Branco/azul  numerados sequencialmente
Identificação dos Condutores (Terno) Branco/azul/vermelho numerados sequencialmente
Blindagem Geral Fita de Alumínio/poliéster.
Capa Interna LSOH (SHF1).
Armadura Trança de fios de aço galvanizado
Capa Externa LSOH (SHF1). SHF2 pode ser oferecido sob consulta.
Características do Produto
Área de Aplicação Utilizados a bordo de navios em todas as localizações para instalações fixas onde a proteção do cabo é necessária. Adequados para instalações em navios de passageiros, bem como em outras embarcações comerciais.
Raio Mín. de Curvatura 6 x Diâmetro Externo (para instalações fixas).
Faixa de Temperatura -30°C a +90°C.
Retardante de chama Sim.
Baixa Emissão de Fumaça Sim.
Livre de halogênio Sim.
Normas Aplicáveis
IEC 60092-350 Construção Geral e Definições
IEC 60092-351 Cabos Elétricos para Instalações Navais - Partes Isolantes e de Revestimento
IEC 60092-376 Cabos para Circuitos de Controle e Instrumentação 150/250V
IEC 60092-359 Revestimentos para Cabos Elétricos de Bordo e Offshore
IEC 60332-1 Ensaio de Propagação Vertical de Chama para Fio ou Cabo Único
IEC 60332-3-22 Ensaio de Propagação Vertical de Chama em Cabos Agrupados (Categoria A)
IEC 60754-1/2 Ensaio de Gases Corrosivos e Ácidos Desprendidos Durante a Combustão
IEC 61034 Medida da Densidade de Fumaça de Cabos Queimando
TABELA DE DIMENSIONAIS
Construção
(Nº de elementos x Nº de vias por elemento x Seção transversal mm²)
Espessura Nominal da Isolação (mm) Espessura Nominal da Bainha Interna (mm) Espessura Nominal da Bainha Externa (mm) Diâmetro Total Nominal (mm) Peso Nominal (kg/km)
1 x 2 x 0.75 0.5 1.0 0.8 10.3 150
2 x 2 x 0.75* 0.5 1.0 0.8 11.2 190
3 x 2 x 0.75 0.5 1.1 0.9 14.2 270
4 x 2 x 0.75 0.5 1.2 0.9 15.1 310
7 x 2 x 0.75 0.5 1.2 1.0 17.3 410
8 x 2 x 0.75 0.5 1.3 1.0 18.4 460
10 x 2 x 0.75 0.5 1.4 1.1 20.5 550
12 x 2 x 0.75 0.5 1.4 1.1 21.2 600
14 x 2 x 0.75 0.5 1.4 1.1 21.9 650
16 x 2 x 0.75 0.5 1.5 1.1 23.4 730
19 x 2 x 0.75 0.5 1.5 1.1 24.3 810
24 x 2 x 0.75 0.5 1.6 1.2 27.3 980
30 x 2 x 0.75 0.5 1.7 1.3 30.3 1190
32 x 2 x 0.75 0.5 1.7 1.3 30.8 1240
37 x 2 x 0.75 0.5 1.8 1.3 32.3 1380
1 x 2 x 1.0 0.5 1.0 0.8 10.7 170
2 x 2 x 1.0* 0.5 1.0 0.8 11.7 210
3 x 2 x 1.0 0.5 1.2 0.9 15.2 310
4 x 2 x 1.0 0.5 1.2 0.9 15.9 350
7 x 2 x 1.0 0.5 1.3 1.0 18.5 480
8 x 2 x 1.0 0.5 1.3 1.0 19.5 530
10 x 2 x 1.0 0.5 1.4 1.1 21.8 630
12 x 2 x 1.0 0.5 1.4 1.1 22.5 700
14 x 2 x 1.0 0.5 1.5 1.1 23.4 770
16 x 2 x 1.0 0.5 1.5 1.2 25.1 860
19 x 2 x 1.0 0.5 1.6 1.2 26.2 970
24 x 2 x 1.0 0.5 1.7 1.3 29.5 1190
30 x 2 x 1.0 0.5 1.8 1.3 32.6 1430
32 x 2 x 1.0 0.5 1.8 1.4 33.3 1500
37 x 2 x 1.0 0.5 1.9 1.4 35.3 1750
1 x 2 x 1.5 0.7 1.1 1.2 11.7 200
2 x 2 x 1.5* 0.7 1.1 1.2 13.1 270
3 x 2 x 1.5 0.7 1.2 1.2 17.0 380
4 x 2 x 1.5 0.7 1.3 1.2 18.1 450
7 x 2 x 1.5 0.7 1.4 1.2 21.4 640
8 x 2 x 1.5 0.7 1.4 1.2 22.6 700
10 x 2 x 1.5 0.7 1.5 1.2 25.3 840
12 x 2 x 1.5 0.7 1.6 1.2 26.4 940
14 x 2 x 1.5 0.7 1.6 1.2 27.2 1030
16 x 2 x 1.5 0.7 1.7 1.3 29.4 1170
19 x 2 x 1.5 0.7 1.7 1.3 30.5 1310
24 x 2 x 1.5 0.7 1.9 1.4 35.0 1700
30 x 2 x 1.5 0.7 2.0 1.5 38.9 2050
32 x 2 x 1.5 0.7 2.0 1.5 39.5 2140
37 x 2 x 1.5 0.7 2.1 1.6 41.6 2410
1 x 3 x 0.75 0.5 1.0 0.8 10.6 170
2 x 3 x 0.75 0.5 1.1 0.9 14.4 280
3 x 3 x 0.75 0.5 1.2 0.9 15.2 320
4 x 3 x 0.75 0.5 1.2 1.0 16.3 380
7 x 3 x 0.75 0.5 1.3 1.0 19.6 540
8 x 3 x 0.75 0.5 1.4 1.1 21.1 610
10 x 3 x 0.75 0.5 1.5 1.1 23.5 720
12 x 3 x 0.75 0.5 1.5 1.2 24.7 810
14 x 3 x 0.75 0.5 1.5 1.2 25.6 890
16 x 3 x 0.75 0.5 1.6 1.2 27.1 990
19 x 3 x 0.75 0.5 1.7 1.3 29.3 1150
24 x 3 x 0.75 0.5 1.8 1.3 32.1 1370
30 x 3 x 0.75 0.5 1.9 1.4 35.7 1730
32 x 3 x 0.75 0.5 1.9 1.4 36.8 1820
37 x 3 x 0.75 0.5 2.0 1.5 38.7 2040
1 x 3 x 1.0 0.5 1.0 0.8 11.1 190
2 x 3 x 1.0 0.5 1.2 0.9 15.5 320
3 x 3 x 1.0 0.5 1.2 1.0 16.2 370
4 x 3 x 1.0 0.5 1.3 1.0 17.6 440
7 x 3 x 1.0 0.5 1.4 1.1 21.4 650
8 x 3 x 1.0 0.5 1.4 1.1 22.6 710
10 x 3 x 1.0 0.5 1.5 1.2 25.4 860
12 x 3 x 1.0 0.5 1.6 1.2 26.8 970
14 x 3 x 1.0 0.5 1.6 1.2 27.8 1070
16 x 3 x 1.0 0.5 1.7 1.3 29.6 1200
19 x 3 x 1.0 0.5 1.8 1.3 31.8 1380
24 x 3 x 1.0 0.5 1.9 1.4 35.4 1750
30 x 3 x 1.0 0.5 2.0 1.5 39.0 2100
32 x 3 x 1.0 0.5 2.0 1.5 40.2 2210
37 x 3 x 1.0 0.5 2.1 1.6 42.3 2490
1 x 3 x 1.5 0.7 1.1 1.2 12.3 230
2 x 3 x 1.5 0.7 1.2 1.2 17.2 390
3 x 3 x 1.5 0.7 1.3 1.2 18.3 470
4 x 3 x 1.5 0.7 1.2 1.3 19.7 560
7 x 3 x 1.5 0.7 1.2 1.5 24.6 860
8 x 3 x 1.5 0.7 1.2 1.6 26.2 960
10 x 3 x 1.5 0.7 1.3 1.7 29.5 1150
12 x 3 x 1.5 0.7 1.3 1.7 30.9 1290
14 x 3 x 1.5 0.7 1.3 1.8 32.3 1450
16 x 3 x 1.5 0.7 1.4 1.8 34.2 1620
19 x 3 x 1.5 0.7 1.5 1.9 37.3 1950
24 x 3 x 1.5 0.7 1.5 2.1 41.1 2370
30 x 3 x 1.5 0.7 1.6 2.2 45.3 2860
32 x 3 x 1.5 0.7 1.7 2.3 47.1 3060
37 x 3 x 1.5 0.7 1.7 2.4 49.3 3420
