Maritimus® Cabo Naval Instrumentação e Controle; Multipares / Multiternas; Blindagem Individual; Max. 1,00mm²; 150/250V; 1 a 37 pares / ternas; XLPE / SHF1; Flame Retardant; +90°C; IEC 60092

MariTimus® Cabo Naval de Instrumentação e Controle Multipares / Multiternos 150/250V XLPE / SHF1 (LSOH) Blindagem Individual e Flame Retardant

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabos Navais MariTimus®: Segurança e Performance para Instrumentação Projetados para as mais exigentes aplicações navais e offshore, nossos cabos MariTimus® garantem a integridade de sinal para sistemas de controle e instrumentação. Uma solução robusta que prioriza segurança e performance.
  • Segurança Máxima a Bordo: Retardante de chamas e baixa emissão de fumaça (LSOH), protegendo vidas e patrimônio.
  • Sinal Limpo e Confiável: A blindagem individual (PIMF) protege contra interferências eletromagnéticas, garantindo a precisão dos dados.
  • Construção Robusta e Durável: Isolamento em XLPE e revestimento SHF1, operando com eficiência de -30°C a +90°C.
  • Ideal para Aplicações Navais: Perfeito para instalações fixas a bordo, atendendo às rigorosas normas marítimas IEC 60092.
  • Instalação Fácil e Versátil: Condutores flexíveis e raio de curvatura otimizado facilitam a montagem em espaços confinados.

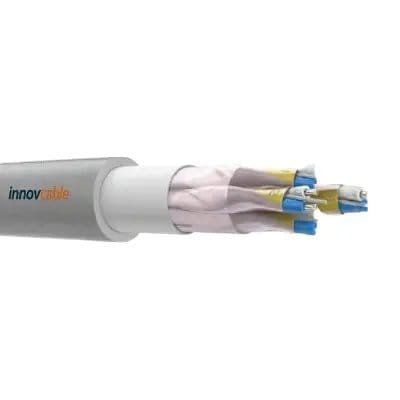

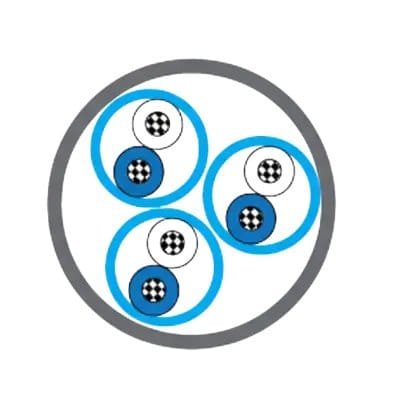

DESIGN DO PRODUTO
  • Condutores: Cobre estanhado trançado Classe 5. Condutor de cobre nú ou classe 2 pode ser fornecido mediante solicitação.
  • Isolamento: XLPE
  • Elemento de Cabeamento: Par/Trio
  • Blindagem Individual: Fita de Alumínio/poliéster
  • Fio de Dreno: Fio de cobre estanhado
  • Capa Externa: LSOH (SHF1). SHF2 pode ser oferecido mediante solicitação.
  • Capa externa: Cor Cinza.
DETALHES

Benefícios

  • Segurança Aprimorada: Construção com material retardante à chama, baixa emissão de fumaça e livre de halogênios (LSOH).
  • Transmissão Confiável: Blindagem individual por par ou trio com fita de alumínio/poliéster, protegendo contra interferências.
  • Isolamento Superior: Isolação em XLPE que garante excelente performance elétrica e térmica.
  • Ampla Faixa de Temperatura: Operação segura em condições extremas, com faixa de temperatura de -30°C a +90°C.
  • Alta Durabilidade: Revestimento externo SHF1 robusto, projetado para o ambiente marítimo.
  • Condutores Eficientes: Cobre estanhado trançado classe 5 que oferece boa flexibilidade para instalação.
  • Instalação Facilitada: Raio de curvatura otimizado para instalações fixas, facilitando a montagem em espaços complexos.
  • Conformidade com Normas: Projetado de acordo com as rigorosas normas internacionais IEC 60092, 60332, 60754 e 61034.
  • Identificação Clara: Pares e trios com identificação por cores e números para uma instalação rápida e livre de erros.
  • Proteção Adicional: Presença de fio dreno de cobre estanhado que assegura a eficiência da blindagem.

Aplicações

  • Instalações Navais e Offshore: Uso geral em todos os locais a bordo de navios, plataformas e embarcações.
  • Navios de Passageiros: Ideal para cruzeiros e balsas, onde a segurança (LSOH) é um requisito crítico.
  • Embarcações Comerciais: Aplicação em navios de carga, petroleiros e outros navios comerciais para sistemas de controle.
  • Sistemas de Instrumentação: Conexão de sensores, transmissores e equipamentos de medição em ambientes marítimos.
  • Automação e Controle: Utilizado em circuitos de controle para automação de maquinário e processos a bordo.
  • Sistemas de Alarme e Segurança: Alimentação e sinal para sistemas de alarme, detecção de incêndio e comunicação.
  • Painéis de Controle e Distribuição: Cabeamento interno de painéis elétricos e de controle em instalações fixas.
  • Pontes de Comando: Conexão de equipamentos de navegação, comunicação e controle na ponte de comando.
  • Salas de Máquinas: Adequado para instalações fixas em áreas de maquinário, respeitando a ausência de risco mecânico.
  • Projetos de Modernização (Retrofit): Solução confiável e segura para a atualização de sistemas elétricos em embarcações existentes.
DADOS TÉCNICOS
Informações Gerais
Marca Innovcable
Tipo de Produto Cabos de Instrumentação e Controle Retardantes de Chama (MariSig)
Modelo MariTimus® PIMF/TIMF
Aplicação Para instalações fixas a bordo de navios em todos os locais, incluindo navios de passageiros. Não é adequado para instalações com risco mecânico.
Parâmetros Elétricos
Voltagem Nominal 150/250V
Design do Produto
Material do Condutor Condutor de cobre estanhado trançado. Disponível Cobre nú mediante solicitação.
Classe do Condutor Classe 5. Disponível Classe 2 mediante solicitação.
Material de Isolação XLPE (Polietileno Reticulado).
Elemento de Cabeamento Pares (PIMF) ou Trios (TIMF).
Blindagem Individual Fita de Alumínio/Poliéster.
Fio de Dreno Fio de cobre estanhado.
Material da Cobertura Externa LSOH (SHF1). Composto SHF2 disponível sob consulta.
Formato do Cabo Redondo.
Identificação dos Pares Branco/azul numerado sequencialmente
Identificação dos Trios Branco/azul/vermelho numerado sequencialmente
Propriedades Mecânicas e Térmicas
Raio Mín. de Curvatura (Fixo) 4 x Diâmetro Externo.
Faixa de Temperatura -30°C a +90°C.
Características de Segurança
Retardante de chama Sim, em conformidade com IEC 60332-1 e IEC 60332-3-22.
Livre de halogênio Sim, em conformidade com IEC 60754-1/2.
Baixa emissão de fumaça Sim, em conformidade com IEC 61034.
Normas Aplicáveis
Padrões de Construção IEC 60092-350, IEC 60092-351, IEC 60092-376, IEC 60092-359.
Teste de Chama IEC 60332-1, IEC 60332-3-22.
Emissão de Gases IEC 60754-1/2.
Densidade da Fumaça IEC 61034.



TABELA DE DIMENSIONAIS
Nº de elementos Nº de condutores por elemento Seção transversal (mm²) Espessura Nominal da Isolação (mm) Espessura Nominal da Bainha (mm) Diâmetro Externo Nominal (mm) Peso Nominal (kg/km)
1 2 0.75 0.5 1.0 7.1 70
2 2 0.75 0.5 1.1 10.8 140
3 2 0.75 0.5 1.2 11.8 180
4 2 0.75 0.5 1.2 12.5 210
5 2 0.75 0.5 1.3 14.2 260
6 2 0.75 0.5 1.3 15.2 300
7 2 0.75 0.5 1.3 15.2 330
8 2 0.75 0.5 1.3 16.1 370
10 2 0.75 0.5 1.4 18.3 460
12 2 0.75 0.5 1.4 19.0 520
14 2 0.75 0.5 1.5 20.0 600
16 2 0.75 0.5 1.5 21.4 670
19 2 0.75 0.5 1.6 23.1 790
20 2 0.75 0.5 1.6 23.1 810
24 2 0.75 0.5 1.7 26.5 1000
30 2 0.75 0.5 1.8 28.9 1220
37 2 0.75 0.5 1.9 31.1 1470
1 2 1.0 0.5 1.0 7.5 80
2 2 1.0 0.5 1.2 11.7 170
3 2 1.0 0.5 1.2 12.5 210
4 2 1.0 0.5 1.2 13.3 250
5 2 1.0 0.5 1.3 15.1 310
6 2 1.0 0.5 1.3 16.2 360
7 2 1.0 0.5 1.3 16.2 400
8 2 1.0 0.5 1.4 17.4 450
10 2 1.0 0.5 1.5 19.7 570
12 2 1.0 0.5 1.5 20.5 650
14 2 1.0 0.5 1.5 21.3 730
16 2 1.0 0.5 1.6 23.1 840
19 2 1.0 0.5 1.7 24.9 980
20 2 1.0 0.5 1.7 24.9 1020
24 2 1.0 0.5 1.8 28.5 1250
30 2 1.0 0.5 1.9 31.1 1520
37 2 1.0 0.5 2.0 33.5 1830
1 3 0.75 0.5 1.0 7.5 80
2 3 0.75 0.5 1.2 12.0 170
3 3 0.75 0.5 1.2 12.7 210
4 3 0.75 0.5 1.3 14.1 270
5 3 0.75 0.5 1.3 15.6 330
6 3 0.75 0.5 1.4 17.7 400
7 3 0.75 0.5 1.4 17.7 430
8 3 0.75 0.5 1.4 19.0 490
10 3 0.75 0.5 1.5 21.6 620
12 3 0.75 0.5 1.6 23.0 720
14 3 0.75 0.5 1.6 24.0 810
16 3 0.75 0.5 1.7 25.7 920
19 3 0.75 0.5 1.8 27.8 1090
20 3 0.75 0.5 1.8 28.3 1130
24 3 0.75 0.5 1.9 30.9 1350
30 3 0.75 0.5 2.0 34.3 1660
32 3 0.75 0.5 2.1 35.7 1790
1 3 1.0 0.5 1.0 7.9 100
2 3 1.0 0.5 1.2 12.7 200
3 3 1.0 0.5 1.2 13.5 260
4 3 1.0 0.5 1.3 15.0 330
5 3 1.0 0.5 1.4 16.8 400
6 3 1.0 0.5 1.4 18.9 490
7 3 1.0 0.5 1.4 18.9 530
8 3 1.0 0.5 1.5 20.5 610
10 3 1.0 0.5 1.6 23.3 760
12 3 1.0 0.5 1.6 24.6 880
14 3 1.0 0.5 1.7 25.9 1010
16 3 1.0 0.5 1.8 27.7 1150
19 3 1.0 0.5 1.8 29.8 1340
20 3 1.0 0.5 1.9 30.5 1410
24 3 1.0 0.5 2.0 33.3 1680
30 3 1.0 0.5 2.1 37.0 2070
32 3 1.0 0.5 2.2 38.5 2220
PRODUTOS RELACIONADOS

FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
