Maritimus® Cabo Naval Instrumentação e Controle; Multipares / Multiternas; Blindagem coletiva; Max. 1,50mm²; 150/250V;  1 a 37 pares / ternas; MICA / XLPE / SHF1;  Fire Resistant; +90°C; IEC 60092, 60331

MariTimus® Cabo Naval de Instrumentação e Controle Multipares / Multiternos 150/250V MICA / XLPE / SHF1 (LSOH) Blindagem Geral e Fire Resistant

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo Naval Linha MariTimus® Resistente ao Fogo para Instrumentação Segura Desenvolvido para instalações fixas em navios, este cabo garante a operação de circuitos de segurança em incêndios. Sua construção superior oferece proteção contínua, sendo essencial para sistemas críticos em qualquer embarcação comercial.
  • Resistente ao Fogo: Isolação de mica e XLPE que mantém o circuito funcionando.
  • Sinal Limpo e Protegido: Blindagem geral com dreno que bloqueia totalmente as interferências externas.
  • Máxima Segurança Humana: Baixa fumaça e zero halogênio (LSOH), garantindo visibilidade e segurança para evacuação.
  • Aplicação Naval: Ideal para navios de passageiros e outras embarcações comerciais.
  • Construção Robusta: Condutores de cobre e materiais de alta qualidade para durabilidade em ambiente marítimo.

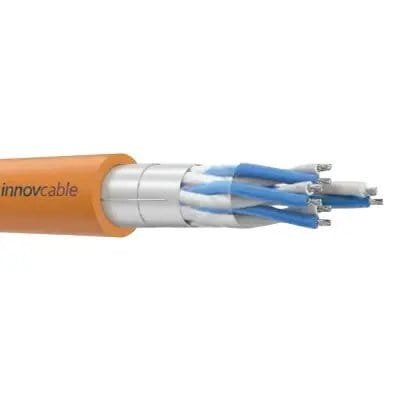

DESIGN DO PRODUTO
  • Condutores: Condutor de cobre estanhado trançado Classe 5. Condutor de cobre nú ou classe 2 pode ser fornecido mediante solicitação.
  • Isolamento: Fita de mica + XLPE
  • Blindagem Geral: Fita de Aluminío/poliéster com fio de dreno de cobre estanhado
  • Capa externa: LSOH (SHF1). SHF2 mediante solicitação.
  • Cor da capa externa: Laranja
DETALHES

Benefícios

  • Segurança Elevada em Incêndios: O cabo é resistente ao fogo e retardante à chama.
  • Livre de Halogênios e Baixa Fumaça: Revestimento LSOH para máxima segurança em áreas confinadas.
  • Integridade de Circuito Garantida: A isolação com fita de mica e XLPE mantém a funcionalidade.
  • Proteção Eletromagnética: A blindagem geral com fita de Aluminío/poliéster previne interferências.
  • Ampla Faixa de Temperatura: Opera com segurança em ambientes de -30°C a +90°C.
  • Condutores de Cobre Flexíveis: Facilita a instalação em locais com curvatura.
  • Resistência em Ambiente Marítimo: Construído para suportar as condições a bordo de embarcações.
  • Instalação Otimizada: Projetado para instalações fixas em diversos locais em navios.
  • Conformidade com Normas IEC: Atende a múltiplos padrões internacionais de segurança naval.
  • Sinalização Confiável: Ideal para a transmissão de sinais de controle e instrumentação.

Aplicações

  • Instalações Navais e Offshore: Uso geral a bordo de navios e plataformas marítimas.
  • Circuitos de Segurança: Empregado em sistemas críticos que exigem resistência ao fogo.
  • Navios de Passageiros: Ideal para instalações em cruzeiros e outras embarcações comerciais.
  • Sistemas de Controle e Automação: Conexão de equipamentos de controle em ambientes marítimos.
  • Redes de Instrumentação: Para transmissão de dados de sensores e medidores a bordo.
  • Instalações Elétricas Fixas: Perfeito para locais onde o cabo não sofrerá risco mecânico.
  • Sistemas de Alarme e Emergência: Garante a operação contínua em situações críticas de incêndio.
  • Painéis de Controle de Bordo: Conexão interna de painéis e equipamentos de comando.
  • Comunicações Internas de Navios: Utilizado em sistemas de comunicação essenciais.
  • Embarcações Comerciais Diversas: Adequado para navios de carga, petroleiros e outros.
DADOS TÉCNICOS
Informações Gerais
Marca Innovcable
Tipo de Produto Cabos de instrumentação e controle resistentes ao fogo para aplicação marítima e offshore MariTimus®.
Aplicação Para instalações fixas a bordo de navios, em todos os locais não sujeitos a risco mecânico. Adequado para circuitos de segurança que exigem resistência ao fogo, incluindo navios de passageiros e outras embarcações comerciais.
Parâmetros Elétricos
Voltagem Nominal 150/250V
Design do Produto
Material do Condutor Condutor de cobre estanhado trançado Classe 5. Disponível classe 2 mediante solicitação.
Isolamento da Via Fita de mica + Polietileno reticulado (XLPE).
Elemento de Cabeamento Disponível em Pares ou Ternos.
Identificação das Vias Par: Branco/azul numerados sequencialmente.
Terno: Branco/azul/vermelho numerados sequencialmente.
Blindagem Geral Fita de Alumínio/Poliéster.
Fio Dreno Fio de cobre estanhado.
Material da Capa Externa Composto termoplástico de baixa emissão de fumaça e livre de halogênios (LSOH), tipo SHF1. SHF2 pode ser oferecido sob consulta.
Nota de Construção Em algumas configurações (2Px0.75, 2Px1.0, 2Px1.5), 2 pares são montados como uma quadra.
Propriedades Mecânicas e Térmicas
Raio Mín. de Curvatura (Instalação Fixa) 4 x Diâmetro Externo (para diâmetro ≤ 25mm)
6 x Diâmetro Externo (para diâmetro > 25mm)
Faixa de Temperatura -30°C a +90°C
Características de Desempenho ao Fogo
Resistente ao Fogo Sim, de acordo com a IEC 60331-21.
Retardante de Chama Sim, de acordo com a IEC 60332-1 e IEC 60332-3-22.
Emissão de Fumaça Baixa emissão de fumaça, de acordo com a IEC 61034.
Livre de Halogênio Sim, de acordo com a IEC 60754-1/2.
Normas Aplicáveis
Construção e Testes IEC 60092-350, IEC 60092-351, IEC 60092-376, IEC 60092-359
Resistência ao Fogo IEC 60331-21
Retardância à Chama IEC 60332-1, IEC 60332-3-22
Emissão de Gases IEC 60754-1/2
Densidade da Fumaça IEC 61034
Dimensões e Peso
Configurações Vasta gama de configurações de pares e ternos (de 1 a 37 elementos) e seções transversais (0.75mm², 1.0mm², 1.5mm²) disponíveis. As dimensões e pesos específicos variam conforme a construção.
TABELA DE DIMENSIONAIS
Construção (Nº de elementos x Nº de vias no elemento x Seção transversal em mm²) Espessura Nominal da Isolação (mm) Espessura Nominal da Bainha (mm) Diâmetro Externo Nominal (mm) Peso Nominal (kg/km)
1×2×0.75 0.5 1.0 8.1 70
2×2×0.75∗ 0.5 1.1 9.5 110
3×2×0.75 0.5 1.2 13.3 170
4×2×0.75 0.5 1.3 14.3 210
7×2×0.75 0.5 1.4 17.3 320
8×2×0.75 0.5 1.4 18.4 360
10×2×0.75 0.5 1.5 20.9 430
12×2×0.75 0.5 1.5 21.7 490
14×2×0.75 0.5 1.6 22.7 560
16×2×0.75 0.5 1.6 24.4 630
19×2×0.75 0.5 1.7 25.7 730
24×2×0.75 0.5 1.8 29.3 910
30×2×0.75 0.5 2.0 33.1 1140
32×2×0.75 0.5 2.0 33.6 1190
37×2×0.75 0.5 2.0 35.3 1340
1×2×1.0 0.5 1.1 8.7 90
2×2×1.0∗ 0.5 1.1 9.9 130
3×2×1.0 0.5 1.3 14.2 200
4×2×1.0 0.5 1.3 15.1 240
7×2×1.0 0.5 1.4 18.3 370
8×2×1.0 0.5 1.5 19.7 430
10×2×1.0 0.5 1.6 22.3 520
12×2×1.0 0.5 1.6 23.2 590
14×2×1.0 0.5 1.6 24.1 660
16×2×1.0 0.5 1.7 26.1 760
19×2×1.0 0.5 1.7 27.3 860
24×2×1.0 0.5 1.9 31.3 1100
30×2×1.0 0.5 2.0 35.1 1350
32×2×1.0 0.5 2.1 35.9 1440
37×2×1.0 0.5 2.1 37.7 1620
1×2×1.5 0.6 1.1 9.5 100
2×2×1.5∗ 0.6 1.1 10.9 160
3×2×1.5 0.6 1.3 15.7 250
4×2×1.5 0.6 1.4 16.9 310
7×2×1.5 0.6 1.5 20.5 490
8×2×1.5 0.6 1.5 21.9 550
10×2×1.5 0.6 1.7 25.0 670
12×2×1.5 0.6 1.7 26.0 770
14×2×1.5 0.6 1.7 27.0 870
16×2×1.5 0.6 1.8 29.3 990
19×2×1.5 0.6 1.9 30.8 1150
24×2×1.5 0.6 2.0 35.1 1440
30×2×1.5 0.6 2.2 39.6 1790
32×2×1.5 0.6 2.2 40.3 1890
37×2×1.5 0.6 2.3 42.5 2160
1×3×0.75 0.5 1.1 8.7 90
2×3×0.75 0.5 1.2 13.5 180
3×3×0.75 0.5 1.3 14.5 230
4×3×0.75 0.5 1.3 15.9 280
7×3×0.75 0.5 1.5 20.2 460
8×3×0.75 0.5 1.5 21.6 510
10×3×0.75 0.5 1.6 24.6 620
12×3×0.75 0.5 1.7 26.2 720
14×3×0.75 0.5 1.7 27.3 810
16×3×0.75 0.5 1.8 29.2 920
19×3×0.75 0.5 1.9 31.6 1080
24×3×0.75 0.5 2.0 35.1 1340
30×3×0.75 0.5 2.2 39.1 1660
32×3×0.75 0.5 2.2 40.5 1760
37×3×0.75 0.5 2.3 42.7 2000
1×3×1.0 0.5 1.1 9.2 110
2×3×1.0 0.5 1.3 14.6 210
3×3×1.0 0.5 1.3 15.5 270
4×3×1.0 0.5 1.4 17.2 340
7×3×1.0 0.5 1.5 21.6 540
8×3×1.0 0.5 1.6 23.3 620
10×3×1.0 0.5 1.7 26.5 740
12×3×1.0 0.5 1.8 28.2 870
14×3×1.0 0.5 1.8 29.4 980
16×3×1.0 0.5 1.9 31.4 1110
19×3×1.0 0.5 2.0 34.1 1310
24×3×1.0 0.5 2.1 37.9 1620
30×3×1.0 0.5 2.3 42.2 2010
32×3×1.0 0.5 2.4 43.9 2150
37×3×1.0 0.5 2.4 46.0 2430
1×3×1.5 0.6 1.1 10.0 130
2×3×1.5 0.6 1.3 16.0 260
3×3×1.5 0.6 1.4 17.2 340
4×3×1.5 0.6 1.4 18.9 430
7×3×1.5 0.6 1.6 24.0 700
8×3×1.5 0.6 1.7 25.9 800
10×3×1.5 0.6 1.8 29.5 970
12×3×1.5 0.6 1.9 31.4 1130
14×3×1.5 0.6 2.0 33.0 1300
16×3×1.5 0.6 2.0 35.0 1460
19×3×1.5 0.6 2.1 37.9 1710
24×3×1.5 0.6 2.3 42.4 2140
30×3×1.5 0.6 2.5 47.2 2660
32×3×1.5 0.6 2.5 48.9 2820
37×3×1.5 0.6 2.6 51.4 3210
* 2 pares são montados como quadra.
