Maritimus® Cabo Naval Instrumentação e Controle; Multicondutor; Armado; Max. 1,00mm²; 150/250V; 2 a 37 condutores; XLPE / LSOH / SHF1; Flame Retardant; +90°C; IEC 60092

MariTimus® Cabo Naval de Instrumentação e Controle Multicondutor 150/250V XLPE / SHF1 (LSOH) Armado e Flame Retardant

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo Naval MariTimus®: Segurança e Performance para Sua EmbarcaçãoProjetado para instalações fixas em navios, este cabo blindado garante segurança e confiabilidade. Sua construção robusta protege sistemas de instrumentação e controle, sendo ideal para embarcações comerciais e de passageiros.
  • Proteção Robusta: Armadura de cobre estanhado trançado para alta resistência mecânica e contra interferências.
  • Segurança Máxima (LSOH): Retardante à chama, com baixa fumaça e totalmente livre de halogênios.
  • Isolamento Confiável: Composto XLPE para operação estável em temperaturas de -30°C a +90°C.
  • Padrão Internacional: Em conformidade com as normas navais IEC 60092, assegurando sua qualidade.
  • Aplicação Crítica: Ideal para sistemas de controle que exigem a máxima integridade de sinal.

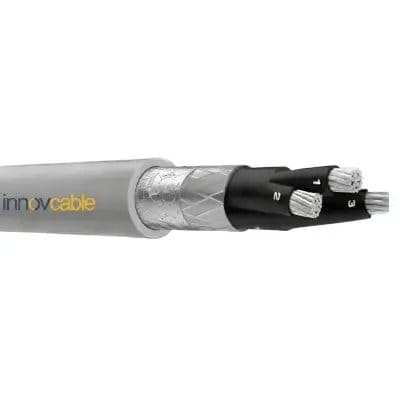

DESIGN DO PRODUTO
  • Condutores: Cobre estanhado trançado Classe 5. Condutor de cobre nú ou classe 2 pode ser fornecido mediante solicitação.
  • Isolamento: XLPE.
  • Cobertura Interna: Enfaixamento (Lapping).
  • Armadura: Malha de fios de cobre estanhado. Cobre nú mediante solicitação
  • Capa externa: LSOH (SHF1). SHF2 mediante solicitação.
  • Identificação das Vias: Pretas númeradas sequencialmente.
  • Capa externa: Cor cinza.
DETALHES

Benefícios

  • Segurança Aprimorada: Material livre de halogênio, com baixa emissão de fumaça (LSOH) e retardante à chama, crucial para ambientes fechados como navios.
  • Proteção Mecânica Superior: A armadura com trança de fios de cobre estanhado protege contra impactos e esmagamentos, garantindo a integridade do cabo.
  • Transmissão de Sinal Confiável: A blindagem de cobre estanhada é eficaz contra interferência eletromagnética, assegurando a precisão dos sinais de controle.
  • Ampla Faixa de Temperatura: Opera com segurança e eficiência em temperaturas que variam de -30°C a +90°C, adaptando-se a diversas áreas da embarcação.
  • Isolamento Robusto: A isolação em XLPE oferece excelentes propriedades elétricas e resistência térmica, prolongando a vida útil do cabo.
  • Flexibilidade para Instalação: Construído com condutores trançados que facilitam a instalação em trajetos complexos e com espaço limitado a bordo.
  • Conformidade Internacional: Projetado de acordo com as rigorosas normas IEC 60092, garantindo qualidade e aceitação global em projetos navais.
  • Resistência em Ambiente Marítimo: Os materiais são selecionados para resistir ao ambiente salino e às condições adversas típicas de aplicações offshore.
  • Identificação Clara dos Condutores: Os núcleos pretos com numeração impressa simplificam e agilizam o processo de conexão e manutenção.
  • Durabilidade Elevada: Desenvolvido para instalações fixas, oferecendo uma solução de longo prazo com baixa necessidade de manutenção.

Aplicações

  • Sistemas de Instrumentação Naval: Conexão de sensores, medidores e dispositivos de monitoramento em toda a embarcação.
  • Painéis de Controle e Automação: Ligação de comandos em salas de controle, pontes de comando e centros de automação.
  • Navios de Passageiros e Cruzeiros: Ideal para áreas com alta concentração de pessoas, devido à sua característica de baixa emissão de fumaça e gases tóxicos.
  • Plataformas Offshore: Utilizado em instalações fixas em plataformas de petróleo e gás, onde a segurança e a robustez são essenciais.
  • Embarcações Comerciais: Aplicações em navios de carga, petroleiros, graneleiros e outros navios mercantes para sistemas de controle.
  • Salas de Máquinas e Propulsão: Conexão de equipamentos de controle e monitoramento de motores e sistemas auxiliares.
  • Sistemas de Segurança e Alarme: Alimentação e sinalização para sistemas de detecção de incêndio, alarmes e iluminação de emergência.
  • Equipamentos de Navegação: Interligação de componentes críticos nos sistemas de navegação e comunicação no passadiço.
  • Circuitos de Baixa Tensão: Adequado para distribuição de energia em circuitos de controle que operam com tensão de 150/250V.
  • Construção e Reparo Naval: Perfeito para novas construções navais e projetos de modernização (retrofit) que exigem conformidade com as normas IEC.
DADOS TÉCNICOS
Informações Gerais
MarcaInnovcable
Tipo de ProdutoCabos de instrumentação e controle (Multicores) blindados, retardantes de chama, com isolamento de XLPE e revestimento LSOH (SHF1).
ModeloMariTimus®
AplicaçãoUsados a bordo de navios em todas as localidades para instalações fixas, adequados para navios de passageiros e outras embarcações comerciais.
Parâmetros Elétricos
Tensão Nominal150/250V
Design do Produto
Material do CondutorCobre estanhado trançado. Disponível cobre nú mediante solicitação.
Design do CondutorClasse 5 trançado. Mediante solicitação classe 2.
Material Base da Isolação da VeiaXLPE.
Capa IntermediáriaSobreposição (Lapping) (LSOH)
BlindagemTrança de fios de cobre estanhado. Mediante solicitação cobre nú.
Material Base da Cobertura ExternaLSOH (SHF1). SHF2 disponível sob consulta.
Identificação das ViasCor preta numerada sequencialmente.
Propriedades Mecânicas e Térmicas
Raio Mín. de Curvatura6 x Diâmetro Externo (para instalações fixas).
Faixa de Temperatura-30°C a +90°C.
Características de Desempenho
Retardante de chamaSim.
Livre de halogênioSim.
Baixa emissão de fumaçaSim.
Normas Aplicáveis
Construção e TestesIEC 60092-350 / 351 / 376 / 359
Retardância à Chama (Cabo Único)IEC 60332-1
Retardância à Chama (Feixe de Cabos)IEC 60332-3-22
Emissão de Gás HalógenoIEC 60754-1/2
Emissão de FumaçaIEC 61034
TABELA DE DIMENSIONAIS
Construção (Nº de condutores x Seção transversal em mm²)Espessura Nominal do Isolamento (mm)Espessura Nominal da Bainha (mm)Diâmetro Externo Nominal (mm)Peso Nominal (kg/km)
2×0.750.51.27.280
3×0.750.51.27.590
5×0.750.51.48.9130
7×0.750.51.69.8150
12×0.750.51.712.4230
19×0.750.51.914.6320
27×0.750.52.117.3460
37×0.750.52.219.3590
2×1.00.51.47.990
3×1.00.51.48.3100
5×1.00.51.59.7150
7×1.00.51.610.4180
12×1.00.51.813.2270
19×1.00.52.115.9420
27×1.00.52.218.4560
37×1.00.52.420.7710
