Cabo de Instrumentação;  Blindado em Fita e Trança de Aço; Max. 2,50mm²; 300V;  1 a 56 pares ou ternas; Veias Numeradas; PVC / PVC / PVC;  Antichama; +70°C

Cabo de Instrumentação Blindado em Fita (BF) / Trança de Aço (TA) 300V NBR 10300

Proteção Anti-Roedor?

Garante proteção extra contra roedores e cupins. O valor será atualizado no carrinho.

Cabo de Instrumentação BF TA: Máxima Proteção para sua IndústriaDesenvolvido para a transmissão segura de sinais em automação e controle. Este cabo garante total integridade e proteção contra interferências, assegurando a precisão e a eficiência que seus processos exigem.
  • Proteção Completa: Blindagem e malha de aço contra interferências e danos.
  • Sinal de Alta Precisão: Condutores de cobre puro para máxima fidelidade de dados.
  • Robusto e Confiável: Flexível, antichama e com alta resistência a umidade, químicos e raios UV.
  • Ampla Aplicação Industrial: Sinais digitais, analógicos e protocolo Hart.
  • Qualidade Certificada: Produto nacional que atende a NBR 10300, garantindo um investimento seguro e duradouro.

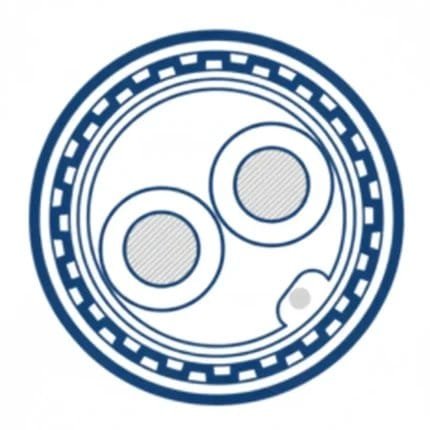

DESIGN DO PRODUTO
  • Condutor encordoado formado por fios de cobre eletrolítico nu, têmpera mole, encordoamento classe 2 NBR NM 280.
  • Isolação em composto termoplástico à base de cloreto de polivinila (PVC/A).
  • Reunião dos condutores em pares, ternas ou quadras.
  • Passo de torção: 50 a 65mm
  • Separador em fita de poliéster e blindagem coletiva em fita de poliéster aluminizada, com condutor dreno flexível de seção 0,5 mm², formado por fios de cobre eletrolítico estanhado.
  • Cabo de comunicação formado por condutor encordoado de seção 0,50mm² isolação em (PVC/A) cor azul (quando aplicado)
  • Capa intermediaria em composto termoplástico à base de cloreto de polivinila (PVC/ST1).
  • Malha de fios de aço galvanizado.
  • Cobertura em composto termoplástico à base de cloreto de polivinila (PVC/ST1).
DETALHES

Benefícios

  • Proteção superior de sinal: Blindagem eficaz contra interferências eletromagnéticas e diafonia.
  • Alta resistência mecânica: Malha de aço que protege contra impactos e agressões externas.
  • Durabilidade em indústrias: Composto flexível resistente a umidade e raios UV.
  • Segurança contra incêndio: Propriedade antichama e autoextinguível, elevando a segurança.
  • Transmissão confiável: Condutores de cobre puro para baixa resistência e perda de sinal.
  • Excelente flexibilidade: Construção que mantém a flexibilidade para fácil instalação.
  • Ampla compatibilidade: Ideal para sinais analógicos (4-20mA), digitais e protocolo Hart.
  • Qualidade certificada: Produzido em conformidade com a norma técnica NBR 10300.
  • Cobertura robusta: Revestimento em PVC para proteção em diversos ambientes industriais.
  • Operação segura: Projetado para instalações fixas com tensão de isolamento de 300V.

Aplicações

  • Sistemas de automação: Condução de sinais digitais e analógicos em processos industriais.
  • Instrumentação e controle: Conexões ponto a ponto em malhas de medição e controle.
  • Redes de comunicação Hart: Transmissão de dados para instrumentos de campo inteligentes.
  • Circuitos de sensores: Ligação confiável para diferentes tipos de sensores industriais.
  • Alimentação de painéis: Energização segura de relés convencionais ou eletrônicos.
  • Medidores industriais: Interligação de equipamentos e medidores em plantas de produção.
  • Ambientes com ruído elétrico: Instalações que exigem máxima proteção contra interferência EMI.
  • Plantas de processo: Uso geral em indústrias químicas, petroquímicas e de manufatura.
  • Instalações com risco mecânico: Passagem de cabos em locais sujeitos a impactos e danos.
  • Sistemas supervisórios: Envio de dados de campo para CLPs e sistemas SCADA.
DADOS TÉCNICOS
Informações Gerais
MarcaINNOVCABLE
Tipo de ProdutoCabo de instrumentação BF TA 300V.
Parâmetros Elétricos
Tensão de Isolamento300V
Ensaios de RotinaResistência elétrica do condutor a 20°C, Tensão elétrica em Corrente Alternada, Resistência de isolamento.
Protocolos AtendidosProtocolo Hart (4-20mA), digitais e instrumentação ponto a ponto.
Design do Produto
Material do CondutorFios de cobre eletrolítico nu, têmpera mole. Opcional em cobre estanhado.
Classe do CondutorEncordoamento classe 5. Opcional classe 2.
Composição do Condutor100% Cobre eletrolítico - 99,90% mínimo puro (*incluindo Prata).
Material Base da Isolação da VeiaComposto termoplástico à base de cloreto de polivinila (PVC/A).
Opções de Material de IsolaçãoPVC/E (105°C), XLPE (90°C ou 125°C), HEPR (90°C), PE (80°C).
Reunião dos CondutoresPares, ternas ou quadras.
Passo de Torção50 a 65mm.
SeparadorFita de poliéster.
Blindagem ColetivaFita de poliéster aluminizada com condutor dreno flexível de 0,5 mm² de cobre eletrolítico estanhado.
Proteção MecânicaMalha de fios de aço galvanizado.
Cabo de ComunicaçãoCondutor encordoado de 0,50mm² com isolação em (PVC/A) cor azul (quando aplicado).
Material Base da Capa IntermediáriaComposto termoplástico à base de cloreto de polivinila (PVC/ST1).
Material Base da Cobertura ExternaComposto termoplástico à base de cloreto de polivinila (PVC/ST1).
Opções de Material de CoberturaPE, PVC/ST2, PVC especial resistente a óleos, graxas e outros produtos químicos, LSZH (composto poliolefínico não halogenado).
Identificação das ViasPares: Preto e Branco. Ternas: Preto, Branco e Vermelho.
Características do Produto
Área de AplicaçãoInstalações fixas, condução de sinais analógicos (4-20mA) e digitais, instrumentação ponto a ponto, protocolo Hart, ligações de sensores e medidores diversos, alimentação de relés convencionais e eletrônicos em ambientes industriais.
Proteção contra InterferênciaProteção contra interferências eletromagnéticas externas e imunidade contra "crosstalk" (diafonia).
Proteção MecânicaResistência a impactos e agressões mecânicas devido à malha de aço galvanizado.
FlexibilidadeFlexível.
Temperatura Máxima no Condutor70°C em regime contínuo (PVC/A).
Retardante de chamaAntichama e autoextinguível.
Resistente a UVSim, resistente a raios UV.
Resistente a químicosSim, resistente a produtos químicos e umidade.
Normas Aplicáveis
ABNT/MERCOSULNM-280 e NM-IEC 60228
ABNTNBR 10300, NBR 6812, NBR 6251
Ensaio de Propagação de ChamaNBR NM IEC 60332-3-23, categoria B
TABELA DE DIMENSIONAIS
Seção Nominal (mm²)TipoNúmero de Pares/TernasDiâmetro Externo (mm)Peso Nominal (Kg/Km)Resistência Elétrica Máxima (Ω/km)Capacitância (nF/km)Indutância (mH/km)
Resistência de Isolamento (MΩ/km a 20°C)
0,5Pares18,93121,4837,081500,3455
0,5Pares29,76151,1837,081500,3455
0,5Pares312,99218,5237,081500,3455
0,5Pares413,41241,7437,081500,3455
0,5Pares513,88265,8837,081500,3455
0,5Pares614,75296,237,081500,3455
0,5Pares715,52324,9737,081500,3455
0,5Pares816,67370,6937,081500,3455
0,5Pares917,36398,9737,081500,3455
0,5Pares1017,99426,2637,081500,3455
0,5Pares1118,83463,5337,081500,3455
0,5Pares1219,4490,1437,081500,3455
0,5Pares1319,97516,7437,081500,3455
0,5Pares1420,51542,6637,081500,3455
0,5Pares1521,04568,5837,081500,3455
0,5Pares1621,55594,1637,081500,3455
0,5Pares1722,03619,0637,081500,3455
0,5Pares1822,52644,3137,081500,3455
0,5Pares1923,18681,1837,081500,3455
0,5Pares2023,84705,9837,081500,3455
0,5Pares2124,07730,4337,081500,3455
0,5Pares2224,5754,8937,081500,3455
0,5Pares2324,92778,9937,081500,3455
0,5Pares2425,33803,0937,081500,3455
0,5Pares2525,97851,1737,081500,3455
0,75Pares19,35133,9325,241690,3247
0,75Pares210,27170,8325,241690,3247
0,75Pares313,85249,4325,241690,3247
0,75Pares414,3279,1625,241690,3247
0,75Pares514,83309,9225,241690,3247
0,75Pares615,79347,5125,241690,3247
0,75Pares716,64383,3925,241690,3247
0,75Pares817,87437,4425,241690,3247
0,75Pares918,63472,7725,241690,3247
0,75Pares1019,33507,0125,241690,3247
0,75Pares1120,24551,9925,241690,3247
0,75Pares1220,87585,4725,241690,3247
0,75Pares1321,5618,9525,241690,3247
0,75Pares1422,09651,6725,241690,3247
0,75Pares1522,68684,3925,241690,3247
0,75Pares1623,25716,7425,241690,3247
0,75Pares1723,77748,3325,241690,3247
0,75Pares1824,32780,325,241690,3247
0,75Pares1925,03824,8325,241690,3247
0,75Pares2025,55856,3125,241690,3247
0,75Pares2126,01887,4125,241690,3247
0,75Pares2226,49918,525,241690,3247
0,75Pares2326,95949,2125,241690,3247
0,75Pares2427,41979,9225,241690,3247
0,75Pares2528,071036,4925,241690,3247
1Pares19,71145,2518,641800,3143
1Pares210,7189,0318,641800,3143
1Pares314,57277,9318,641800,3143
1Pares415,06313,9518,641800,3143
1Pares515,63351,0718,641800,3143
1Pares616,67395,5918,641800,3143
1Pares717,59438,2618,641800,3143
1Pares818,88500,1518,641800,3143
1Pares919,71542,2218,641800,3143
1Pares1020,47583,1118,641800,3143
1Pares1121,43635,3918,641800,3143
1Pares1222,12675,4518,641800,3143
1Pares1322,8715,5318,641800,3143
1Pares1423,44754,7818,641800,3143
1Pares1524,08794,0318,641800,3143
1Pares1624,69832,8818,641800,3143
1Pares1725,26870,9118,641800,3143
1Pares1825,85909,3518,641800,3143
1Pares1926,6961,1218,641800,3143
1Pares2027,14999,0318,641800,3143
1Pares2127,661036,5218,641800,3143
1Pares2228,181074,0218,641800,3143
1Pares2328,681111,0918,641800,3143
1Pares2429,171148,1618,641800,3143
1Pares2529,652492,9618,641800,3143
1,5Pares110,27164,4512,461990,2937
1,5Pares211,37220,4412,461990,2937
1,5Pares315,71326,9512,461990,2937
1,5Pares416,26374,2412,461990,2937
1,5Pares516,89422,7812,461990,2937
1,5Pares618,06479,5912,461990,2937
1,5Pares719,09534,3412,461990,2937
1,5Pares820,48609,9412,461990,2937
1,5Pares921,41664,0212,461990,2937
1,5Pares1022,25716,7712,461990,2937
1,5Pares1123,31781,9212,461990,2937
1,5Pares1224,07833,7512,461990,2937
1,5Pares1324,84885,5912,461990,2937
1,5Pares1425,55936,5112,461990,2937
1,5Pares1526,26987,4312,461990,2937
1,5Pares1626,951037,8912,461990,2937
1,5Pares1727,591087,4512,461990,2937
1,5Pares1828,251137,4512,461990,2937
1,5Pares1929,061202,0312,461990,2937
1,5Pares2029,671251,4512,461990,2937
1,5Pares2130,251300,412,461990,2937
1,5Pares2230,831349,3412,461990,2937
1,5Pares2331,391397,8212,461990,2937
1,5Pares2431,941446,312,461990,2937
1,5Pares2532,651524,7512,461990,2937
2,5Pares111,58214,947,631880,340
2,5Pares212,96298,87,631880,340
2,5Pares318,37450,647,631880,340
2,5Pares419,06522,87,631880,340
2,5Pares519,85596,637,631880,340
2,5Pares621,3681,617,631880,340
2,5Pares722,59763,87,631880,340
2,5Pares824,23872,127,631880,340
2,5Pares925,38953,417,631880,340
2,5Pares1026,431032,917,631880,340
2,5Pares1127,71128,097,631880,340
2,5Pares1228,651206,367,631880,340
2,5Pares1329,611284,627,631880,340
2,5Pares1430,51361,677,631880,340
2,5Pares1531,391438,717,631880,340
2,5Pares1632,251515,137,631880,340
2,5Pares1733,041590,337,631880,340
2,5Pares1833,861666,147,631880,340
2,5Pares1934,831760,497,631880,340
2,5Pares2035,591835,527,631880,340
2,5Pares2136,311909,97,631880,340
2,5Pares2237,041984,297,631880,340
2,5Pares2337,732058,047,631880,340
2,5Pares2438,422131,87,631880,340
2,5Pares2539,212243,657,631880,340
0,5Ternas18,79123,937,081500,3455
0,5Ternas210,87165,6437,081500,3455
0,5Ternas312,14217,3337,081500,3455
0,5Ternas413,43254,3137,081500,3455
0,5Ternas514,29283,8737,081500,3455
0,5Ternas615,1931237,081500,3455
0,5Ternas716343,1737,081500,3455
0,5Ternas817,18395,3237,081500,3455
0,5Ternas917,9430,3637,081500,3455
0,5Ternas1018,57455,7137,081500,3455
0,5Ternas1119,43490,737,081500,3455
0,5Ternas1220,05524,337,081500,3455
0,5Ternas1320,63548,7437,081500,3455
0,5Ternas1421,2585,9737,081500,3455
0,5Ternas1521,74609,8237,081500,3455
0,5Ternas1622,27642,1737,081500,3455
0,5Ternas1722,78665,2737,081500,3455
0,5Ternas1823,24688,0237,081500,3455
0,5Ternas1923,98732,0237,081500,3455
0,5Ternas2024,33758,1737,081500,3455
0,5Ternas2124,86785,7737,081500,3455
0,5Ternas2225,21816,1737,081500,3455
0,5Ternas2325,74839,2237,081500,3455
0,5Ternas2426,09869,4637,081500,3455
0,5Ternas2527,04922,437,081500,3455
0,75Ternas19,24138,7325,241690,3247
0,75Ternas211,57191,0525,241690,3247
0,75Ternas312,99254,5725,241690,3247
0,75Ternas414,43301,0325,241690,3247
0,75Ternas515,4339,7425,241690,3247
0,75Ternas616,41377,3725,241690,3247
0,75Ternas717,31417,8725,241690,3247
0,75Ternas818,58480,6725,241690,3247
0,75Ternas919,39524,9825,241690,3247
0,75Ternas1020,14559,525,241690,3247
0,75Ternas1121,08604,4625,241690,3247
0,75Ternas1221,77647,1525,241690,3247
0,75Ternas1322,42680,6425,241690,3247
0,75Ternas1423,05726,8825,241690,3247
0,75Ternas1523,66759,7125,241690,3247
0,75Ternas1624,26801,0125,241690,3247
0,75Ternas1724,8383325,241690,3247
0,75Ternas1825,34864,6125,241690,3247
0,75Ternas1926,14918,5825,241690,3247
0,75Ternas2026,54953,4625,241690,3247
0,75Ternas2127,13989,9625,241690,3247
0,75Ternas2227,521029,0725,241690,3247
0,75Ternas2328,111061,0125,241690,3247
0,75Ternas2428,511099,9425,241690,3247
0,75Ternas2529,521164,0525,241690,3247
1Ternas19,63152,4418,641800,3143
1Ternas212,17214,8818,641800,3143
1Ternas313,72289,5518,641800,3143
1Ternas415,29345,218,641800,3143
1Ternas516,34392,7918,641800,3143
1Ternas617,44439,6118,641800,3143
1Ternas718,43489,1618,641800,3143
1Ternas819,77562,1318,641800,3143
1Ternas920,65615,4418,641800,3143
1Ternas1021,47658,8718,641800,3143
1Ternas1122,48713,4118,641800,3143
1Ternas1223,23764,9518,641800,3143
1Ternas1323,94807,2618,641800,3143
1Ternas1424,63862,2618,641800,3143
1Ternas1525,29903,8518,641800,3143
1Ternas1625,94953,8718,641800,3143
1Ternas1726,56994,5418,641800,3143
1Ternas1827,121034,7918,641800,3143
1Ternas1927,981098,3518,641800,3143
1Ternas2028,411141,7718,641800,3143
1Ternas2129,051186,9618,641800,3143
1Ternas2229,481234,618,641800,3143
1Ternas2330,131275,218,641800,3143
1Ternas2430,561322,6518,641800,3143
1Ternas2531,621397,3618,641800,3143
1,5Ternas110,23176,0812,461990,2937
1,5Ternas213,1256,5212,461990,2937
1,5Ternas314,85350,8212,461990,2937
1,5Ternas416,6342312,461990,2937
1,5Ternas517,82486,6512,461990,2937
1,5Ternas619,06550,0112,461990,2937
1,5Ternas720,18615,8812,461990,2937
1,5Ternas821,64706,9312,461990,2937
1,5Ternas922,64776,4712,461990,2937
1,5Ternas1023,56835,9912,461990,2937
1,5Ternas1124,67907,712,461990,2937
1,5Ternas1225,52975,2412,461990,2937
1,5Ternas1326,321033,512,461990,2937
1,5Ternas1427,11104,3812,461990,2937
1,5Ternas1527,861161,8212,461990,2937
1,5Ternas1628,581227,6412,461990,2937
1,5Ternas1729,291284,0412,461990,2937
1,5Ternas1829,921339,9712,461990,2937
1,5Ternas1930,861420,7112,461990,2937
1,5Ternas2031,351479,6412,461990,2937
1,5Ternas2132,081540,5812,461990,2937
1,5Ternas2232,561603,712,461990,2937
1,5Ternas2333,291660,0312,461990,2937
1,5Ternas2433,781722,9412,461990,2937
1,5Ternas2534,931816,4312,461990,2937
2,5Ternas112,1238,857,631880,340
2,5Ternas215,99364,817,631880,340
2,5Ternas318,37509,537,631880,340
2,5Ternas420,77622,727,631880,340
2,5Ternas522,39725,927,631880,340
2,5Ternas624,07830,297,631880,340
2,5Ternas725,59936,497,631880,340
2,5Ternas827,421073,277,631880,340
2,5Ternas928,771182,897,631880,340
2,5Ternas1030,031282,057,631880,340
2,5Ternas1131,461396,77,631880,340
2,5Ternas1232,611503,597,631880,340
2,5Ternas1333,71601,057,631880,340
2,5Ternas1434,751710,917,631880,340
2,5Ternas1535,771807,267,631880,340
2,5Ternas1636,761911,837,631880,340
2,5Ternas1737,722006,767,631880,340
2,5Ternas1838,582101,077,631880,340
2,5Ternas1939,772224,767,631880,340
2,5Ternas2040,432321,577,631880,340
2,5Ternas2141,422421,097,631880,340
2,5Ternas2242,082522,017,631880,340
2,5Ternas2343,072616,857,631880,340
2,5Ternas2443,732717,487,631880,340
2,5Ternas2545,142858,827,631880,340
PRODUTOS RELACIONADOS

FRETE E PRAZOS

Envio e Prazos – FAQ

P: Como funciona o envio dos produtos?

R: Enviamos para todo o Brasil. Trabalhamos com os Correios (SEDEX e PAC) e diversas transportadoras parceiras. Ao finalizar a compra, nosso sistema calcula e apresenta as melhores opções de frete disponíveis para o seu CEP, com base no peso e dimensões do seu pedido.

P: Qual é o prazo de entrega do meu pedido?

R: Nosso prazo de entrega total é a soma de duas etapas: Prazo de Disponibilidade + Prazo da Transportadora.

  • Prazo de Disponibilidade:

    • Produtos em Estoque: Se o produto estiver em estoque, ele será despachado em até 2 dias úteis.

    • Produtos sob Produção: Para garantir a máxima qualidade e flexibilidade, muitos de nossos cabos são produzidos sob demanda (make-to-order). Nesses casos, o prazo para produção e despacho é de 15 dias úteis.

  • Prazo da Transportadora:

    • É o tempo que o frete leva para chegar até você após o nosso despacho. Este prazo é informado no momento do cálculo do frete, no seu carrinho de compras.

Portanto, para um produto sob produção, o prazo total estimado será de 15 dias úteis somados ao prazo da transportadora.

P: Por que o prazo de produção de 15 dias úteis? E se houver atrasos?

R: O modelo de produção sob demanda nos permite oferecer cabos de qualidade industrial superior, na metragem exata que você precisa e com preços extremamente competitivos. Por sermos uma unidade fabril, nosso processo de produção envolve diversas variáveis, como o recebimento de insumos e a operação de maquinário complexo. Entendemos que imprevistos podem ocorrer. Caso aconteça qualquer eventualidade que possa impactar o prazo de 15 dias úteis, nossa equipe entrará em contato proativamente para mantê-lo informado sobre o novo cronograma. Nosso compromisso é com a transparência total durante todo o processo.

P: Posso cancelar um pedido que já está em produção?

R: Para produtos fabricados sob demanda (modelo make-to-order), não aceitamos o cancelamento uma vez que o pedido entra em nossa linha de produção. Isso ocorre porque, para garantir a agilidade e o preço competitivo, os insumos e materiais para o seu cabo são separados e alocados, e o processo de fabricação é iniciado imediatamente após a confirmação do pagamento. Pedimos a gentileza de revisar seu pedido com atenção antes de finalizá-lo. Caso tenha qualquer dúvida, por favor, entre em contato com nossa equipe.

Custos de Frete

P: Como o valor do frete é calculado?

R: O valor é calculado automaticamente em seu carrinho de compras, com base no peso total dos produtos, nas dimensões da embalagem e no CEP de destino informado.

P: Vocês oferecem frete grátis?

R: No momento, não temos uma política de frete grátis fixa. Ocasionalmente, podemos realizar promoções específicas. A forma mais precisa de verificar o custo para sua localidade é inserindo os produtos desejados e seu CEP no carrinho.

Garantia e Devoluções

P: Qual é a política de devolução e troca?

R: Conforme nossa política e o Código de Defesa do Consumidor, aceitamos devoluções por arrependimento ou defeito de fabricação em até 7 (sete) dias corridos após o recebimento do produto. Para iniciar o processo, por favor, entre em contato com nossa Central de Atendimento pelo e-mail ecommerce@innovcable.com.br informando o número do pedido e o motivo. O produto deve ser devolvido na embalagem original, sem violação e sem sinais de mau uso. Ressaltamos que esta política de devolução após o recebimento permanece válida e inalterada.

P: Os produtos possuem garantia?

R: Sim. Todos os cabos de nossa linha de fabricação possuem garantia contra defeitos de fabricação. O prazo específico da garantia pode ser consultado na página de cada produto. A garantia não cobre danos causados por instalação incorreta, mau uso, ou desgaste natural decorrente da aplicação.

Carregamento e Transporte

1- No caso de elevação com guindaste, deve utilizar a correta corda ligado a um eixo colocado no centro da bobina.

* Atenção:
– Movimente o mais perto do solo.
.- Mova devagar e quando no local correto, não faça uma parada brusca.


2- No caso de uma empilhadeira, os tambores não devem ser danificados pela mesma.

* Atenção:
– Coloque a bobina no centro do garfo.
– A largura do garfo deve ser maior que a bobina.

Transporte e descarregamento

✽ Cuidados ao manusear os cabos:
• Não cubra as bobinas.
• Não role mais que 20 m.
• Não use objetos pontiagudos na movimentação.
• Não role uma bobina danificada.
• Não role em superfície irregular.
• Não guarde a bobina perto de aquecedores ou locais inflamáveis.


Verificações ao manusear os cabos – Armazenamento

• Não remova os materiais de proteção e as embalagens que protegem as bobinas e os cabos até a sua utilização.
• Acondicione em local protegido ou cercado para proteger contra danos por máquinas.
• Mantenha em local adequado em deposito fechado para longos períodos. (as bobinas e as embalagens devem ficar em local seco)
• Vede ambos os lados dos cabos restantes nas bobinas, utilizando tubo termoretratil para que não absorva umidade.
